304752 - Empfänger Aplic - Kostenlose Bedienungsanleitung

Produkttyp	TV-Antennenverstärker
Marke	Aplic
Modell	304752
Betriebsspannung	100-240 V ~ AC 50/60 Hz 0,2 A
Eingang	Antennenkabel mit IEC-Anschluss
Ausgang	2 x IEC-Stecker
Impedanz	75 Ohm
Verstärkung	2 x 16 dB
Rauschen	< 2 dB
Isolation Aus/Aus	18 dB
Max. Ausgang	98 dBμV
4G-Schutz	> 45 dB
Schutzklasse	II
Frequenzbereich	47 - 862 MHz
Stromversorgung	Netzteil über Adapter (230 V~)
Lieferumfang	Verstärker, Antennenkabel, Bedienungsanleitung
Hauptfunktionen	Verstärkung und Verteilung des Antennensignals auf zwei Geräte
Sicherheit	Nicht öffnen, nur in trockenen Innenräumen verwenden, Feuchtigkeit vermeiden
Pflege und Reinigung	Mit einem trockenen Tuch abwischen
Schutzart	IP20 (Schätzung)

Häufig gestellte Fragen - 304752 Aplic

Wie schließe ich den Antennenverstärker an?

Schließen Sie das Antennenkabel an den Eingang auf der Unterseite an, dann stecken Sie Ihre Fernseher an die vorderen Ausgänge. Verbinden Sie anschließend den Eingang mit der Antennendose und versorgen Sie das Gerät über das Netzteil.

Kann ich den Verstärker mit nur einem Fernseher verwenden?

Ja, schließen Sie einfach einen Fernseher an einen der beiden Ausgänge an. Der andere Ausgang bleibt frei.

Was tun, wenn ich nach der Installation kein Signal empfange?

Überprüfen Sie die Kabelverbindungen, stellen Sie sicher, dass die Stromversorgung angeschlossen ist und die Antennendose aktiv ist. Überprüfen Sie auch, ob die Verstärkung für Ihre Installation ausreicht.

Wie versorge ich das Gerät mit Strom?

Verwenden Sie das mitgelieferte Netzteil. Stecken Sie es in eine ordnungsgemäß installierte 230 V~ Steckdose und verbinden Sie es mit dem Stromeingang des Verstärkers.

Ist dieser Verstärker mit DVB-T kompatibel?

Ja, der Frequenzbereich von 47 bis 862 MHz deckt die DVB-T-Bänder (terrestrisch) sowie analoge und digitale Signale ab.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Einsatz in trockenen Innenräumen vorgesehen. Schützen Sie es vor Feuchtigkeit, Wasser und hohen Temperaturen.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vom Stromnetz und wischen Sie es mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Was tun bei einer Störung?

Versuchen Sie nicht, es selbst zu öffnen oder zu reparieren. Kontaktieren Sie den Kundendienst des Herstellers oder einen qualifizierten Fachmann.

Wie ist die Garantie für dieses Produkt?

Die Garantie wird vom ursprünglichen Lieferanten übernommen. Nicht autorisierte Änderungen oder Reparaturen führen zum Garantieverlust. Bewahren Sie den Kaufbeleg auf.

Wo finde ich die Konformitätserklärung?

Kontaktieren Sie die WD Plus GmbH unter: Wohlenbergstraße 16, 30179 Hannover, Deutschland, um die vollständige Konformitätserklärung zu erhalten.

BEDIENUNGSANLEITUNG 304752 Aplic

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• TV-Antennenverstärker
- Netzadapter
- Kurzanleitung

2. Technische Daten

Betriebsspannung 100-240 V ~ AC 50/60 Hz 0,2 A
Eingang Antennenkabel mit IEC-Kupplung
Ausgang 2x IEC-Stecker
Impedanz 75 Ohm
Verstärkung 2 x 16 dB
Rauschen < 2 dB
Isolation Out/Out 18 dB
max. Ausgang 98 dBμV
typ. 4G Schutz > 45 dB
Schutzklasse II
Frequenzbereich 47 - 862 MHz

3. Funktionen

Mit dem aplic Antennenverstärker lässt sich ein bestehendes Antennensignal verstärken und auf zwei Geräte verteilen. Außerdem ist es möglich, Programminhalte auf den Geräten unabhängig voneinander zu schalten.

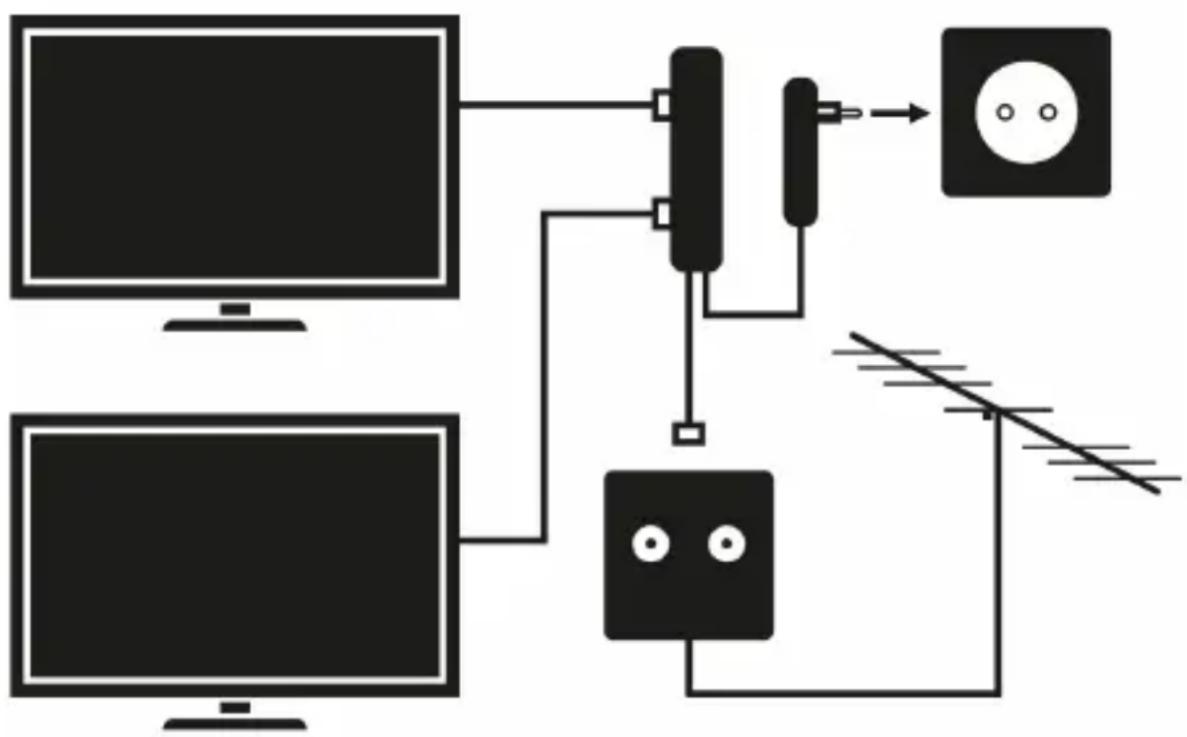

4. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial.

Zur Inbetriebnahme schließen Sie Ihr Antennenkabel an den Eingangsport an der Seite des Gerätes an. Ihre Endgeräte können Sie an einen der beiden Ports an der Oberseite anschließen.

Verbinden Sie die TV-Anschlüsse des Antennenverstärkers mit jeweils einem Fernsehgerät. Die Nutzung mit einem einzelnen Fernseher ist ebenfalls möglich. Schließen Sie hierzu das Fernsehgerät an einen der beiden TV-Anschlüsse an.

Verbinden Sie anschließend den Eingang des Antennenverstärkers an der Seite des Gerätes über ein Antennenkabel mit der Antennendose.

Verbinden Sie im Anschluss den Netzadapter mit einer ordnungsgemäß installierten 230V\~ Steckdose und dem Stromanschluss des Antennenverstärkers.

Achtung!

5. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.

Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen.

Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde.

Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. NutzenSiedasGerätnichtfürandereZweckealsdie, dieinderAnleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

6. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinienichtmitdem Hausmüllentsorgtwerden. Deren Bestandteilemüssen

getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 304752/20200626NB014 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstraße 16 · 30179 Hannover

Germany
