302981 - Empfänger Aplic - Kostenlose Bedienungsanleitung

Produkttyp	DVB-T Innenantenne
Marke	Aplic
Modell	302981
Stromversorgung (Antenne)	5V DC, 40mA
Stromversorgung (Adapter)	100-240V AC, 50/60Hz, 200mA
Frequenzbereich	470-790 MHz
Empfangsband	UHF
Maximale Verstärkung	28 dB
Maximaler Ausgangspegel	100 dBµV
DVB-Standards	DVB-T und DVB-T2
Betriebsanzeige	Rote LED
Ein-/Ausschalter	Ja, auf der Rückseite
Material	Kunststoff
Lieferumfang	Antenne, USB-A-zu-DC-Hohlstecker-Stromkabel, Netzteil
Installation	An TV mit DVB-T2-Unterstützung anschließen, Stromversorgung über USB oder Adapter
Empfohlener Standort	In der Nähe eines Fensters, fern von Hindernissen
Reinigung	Mit einem trockenen Tuch abwischen
Sicherheit	Handbuch lesen, nicht öffnen, Feuchtigkeit vermeiden
Entsorgung	WEEE-konform

Häufig gestellte Fragen - 302981 Aplic

Wie installiere ich die Antenne?

Schließen Sie die Antenne an Ihren Fernseher oder DVB-T2-Empfänger an. Versorgen Sie die Antenne dann mit Strom über das mitgelieferte USB-A-zu-DC-Kabel, das an ein Netzteil oder einen USB-Anschluss Ihres Fernsehers angeschlossen wird. Stellen Sie sicher, dass die rote POWER-LED leuchtet.

Warum leuchtet die rote LED nicht?

Überprüfen Sie, ob der Ein-/Ausschalter auf der Rückseite aktiviert ist und das Stromkabel richtig angeschlossen ist. Stellen Sie sicher, dass die Stromquelle funktioniert.

Was tun, wenn keine Sender gefunden werden?

Überprüfen Sie die Kabelverbindungen, ändern Sie die Position der Antenne und suchen Sie erneut. Platzieren Sie die Antenne in der Nähe eines Fensters für besseren Empfang. Überprüfen Sie online die DVB-T-Abdeckung in Ihrer Region.

Unterstützt diese Antenne DVB-T2?

Ja, sie unterstützt sowohl DVB-T als auch DVB-T2-Standards. Stellen Sie sicher, dass Ihr TV-Empfänger kompatibel ist.

Kann ich diese Antenne im Freien verwenden?

Nein, sie ist nur für den Innenbereich ausgelegt. Schützen Sie sie vor Feuchtigkeit, Wasser und extremen Temperaturen.

Wie reinige ich die Antenne?

Wischen Sie die Oberfläche mit einem trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel.

Was ist die maximale Verstärkung dieser Antenne?

Die Antenne hat eine maximale Verstärkung von 28 dB.

Wie kann ich die Antenne mit Strom versorgen?

Verwenden Sie das mitgelieferte USB-A-zu-DC-Hohlstecker-Kabel, das an das mitgelieferte Netzteil (100-240V AC) oder direkt an einen USB-Anschluss Ihres Fernsehers angeschlossen wird.

Ist diese Antenne mit allen Fernsehern kompatibel?

Sie funktioniert mit Fernsehern, die einen DVB-T- oder DVB-T2-Tuner haben. Ältere analoge Fernseher benötigen möglicherweise einen Set-Top-Box.

Wo finde ich die Bedienungsanleitung?

Die Anleitung steht kostenlos zum Download auf notice-facile.com im PDF-Format zur Verfügung. Suchen Sie nach Modell 302981.

BEDIENUNGSANLEITUNG 302981 Aplic

Mod.-Nr.: 302981/20170613SZ192

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• Antenne
  • USB-A zu DC-Hohlstecker(5,5 x 2,1mm) Stromkabel
• Netzteil

Spannungsversorgung • 5V DC 40mA (Antenne) (-) ---(o--- (+)• 100-240V AC ~ 50/60Hz 200mA (Netzteil)

Frequenzbereich 470-790MHz

Empfangsbereich UHF

Max. Verstärkung 28dB

Ausgang max. 100dBuV

2 Technische Daten

Stromanschluss / Spannungsversorgung

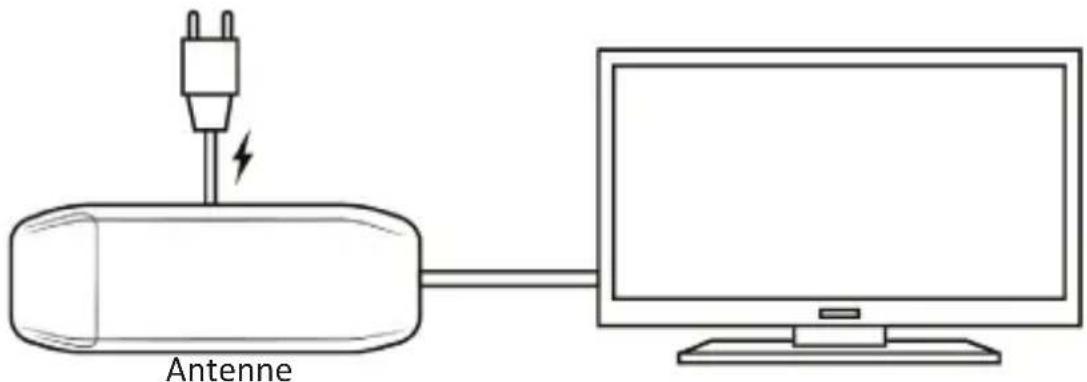

3 Installation

Hinweis: Bitte beachten Sie, dass Sie vor der Installation sicherstellen, dass Ihr TV-Receiver DVB-T2 / HEVC unterstützt, wenn die Antenne hierfür eingesetzt werden soll.

2 Deutsch

4 Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie die Antenne mit Ihrem gewünschten Gerät wie z.B. einem Fernseher. Anschließend versorgen Sie den Verstärker der Antenne mit Strom. Schließen Sie dafür das mitgelieferte DC-Hohlsteckerkabel an die Antenne und das Netzteil an. Alternativ können Sie das Kabel an einen USB-Port ihres Fernsehgerätes anschließen.

Um die Funktion des Verstärkers bzw. der Antenne zu kontrollieren, achten Sie darauf, dass die "POW ER"-LED (rot) an der Antenne leuchtet und entsprechend der ON/OFF-Schalter auf der Rückseite umgeschaltet ist.

5 Zusätzlicher Hinweis

Sollten bei dem Suchlauf nur wenige oder gar keine Sender gefunden werden, so hängt dies höchstwahrscheinlich mit dem Aufstellort der Antenne zusammen. Überprüfen Sie, ob das Anschlusskabel korrekt verbunden ist, verändern Sie die Position der Antenne und führen Sie einen erneuten Suchlauf durch. Achten Sie darauf, dass sich keine Gegenstände in direkter Nähe der Antenne befinden, welche das DVB-T / DVB-T2 Signal abschirmen können. Es wird empfohlen, den Aufstellort möglichst in Fensternähe zu wählen.

Im Internet existieren verschiedene Webseiten, welche Ihnen die Signalstärke und Abdeckung des DVB-T / DVB-T2-Signals in Ihrer Region anzeigen. Falls noch weitere Fragen dazu offen sein sollten, zögern Sie bitte nicht, sich mit unserem Kundenservice in Verbindung zu setzen.

Hinweis: Diese Antenne ist nur für DVB-T und DVB-T2 geeignet. Der UKW- und DAB-Empfang wird von der Antenne nicht unterstützt.

6 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um eigenständig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei.

Schließen Sie bitte das Produkt auch nicht kurz. Vergessen Sie außerdem nicht, den Netzstecker bei Nichtgebrauch oder Gewitter vollständig herauszuziehen. Das

Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

7 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302981/20170613SZ192 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
