Tipo de producto	Amplificador de antena TV
Marca	Aplic
Modelo	304752
Tensión de servicio	100-240 V ~ CA 50/60 Hz 0,2 A
Entrada	Cable de antena con conector IEC
Salida	2 x conector IEC
Impedancia	75 Ohm
Amplificación	2 x 16 dB
Ruido	< 2 dB
Aislamiento Salida/Salida	18 dB
Salida máx.	98 dBμV
Protección 4G	> 45 dB
Clase de protección	II
Rango de frecuencia	47 - 862 MHz
Alimentación	Red mediante adaptador (230 V~)
Contenido del paquete	Amplificador, cable de antena, manual de instrucciones
Funciones principales	Amplificación y distribución de la señal de antena a dos dispositivos
Seguridad	No abrir, uso interior seco, evitar la humedad
Mantenimiento y limpieza	Limpiar con un paño seco
Grado de protección	IP20 (estimado)

Preguntas frecuentes - 304752 Aplic

¿Cómo conectar el amplificador de antena?

Conecte el cable de antena a la entrada en la parte inferior, luego conecte sus televisores a las salidas frontales. A continuación, conecte la entrada a la toma de antena y alimente el dispositivo mediante el adaptador de red.

¿Puedo usar el amplificador con un solo televisor?

Sí, basta con conectar un solo televisor a una de las dos salidas. La otra salida queda libre.

¿Qué hacer si no recibo señal después de la instalación?

Verifique las conexiones de los cables, asegúrese de que la alimentación esté enchufada y que la toma de antena esté activa. Compruebe también que la amplificación sea suficiente para su instalación.

¿Cómo alimentar el dispositivo?

Utilice el adaptador de red incluido. Enchúfelo a una toma de 230 V~ correctamente instalada y conéctelo a la entrada eléctrica del amplificador.

¿Este amplificador es compatible con la TDT?

Sí, el rango de frecuencia de 47 a 862 MHz cubre las bandas de la TDT (terrestre) así como las señales analógicas y digitales.

¿Puedo usar el dispositivo en exteriores?

No, el dispositivo está diseñado solo para uso en interiores secos. Protéjalo de la humedad, el agua y las altas temperaturas.

¿Cómo limpiar el amplificador?

Desenchufe el dispositivo y límpielo con un paño suave y seco. No use productos abrasivos ni disolventes.

¿Qué hacer en caso de avería?

No intente abrirlo ni repararlo usted mismo. Póngase en contacto con el servicio posventa del fabricante o con un profesional cualificado.

¿Cuál es la garantía de este producto?

La garantía está a cargo del proveedor original. Cualquier modificación o reparación no autorizada anula la garantía. Conserve el comprobante de compra.

¿Dónde encontrar la declaración de conformidad?

Póngase en contacto con WD Plus GmbH en la dirección: Wohlenbergstraße 16, 30179 Hanóver, Alemania, para obtener la declaración de conformidad completa.

MANUAL DE USUARIO 304752 Aplic

Gracias por escoger un producto de aplic. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso.

1. Volumen de suministro

• Amplificador para antena de televisión
• Cable de antena
• Instrucciones de uso

2. Datos técnicos

Tensión de servicio 100-240V ~ AC 50/60 Hz 0,2A
Entrada	Cable de la antena con acoplamiento IEC
Salida 2x conectores IEC
Impedancia 75 ohmios
Refuerzo 2 x 16 dB
Ruido < 2 dB
Aislamiento fuera/fuera 18 dB
salida máx. 98 dBμV
Escriba. Protección 4G > 45 dB
Clase de protección II
Radioespectro 47 - 862 MHz

3. Propiedades

Con el amplificador de antena de aplic podrá ampliar una señal de antena existente y distribuirla a dos aparatos. Además, permite cambiar los contenidos de la programación de los aparatos de forma independiente entre sí.

4. Puesta en funcionamiento

Saque el aparato del embalaje y retire todo el material de embalaje.

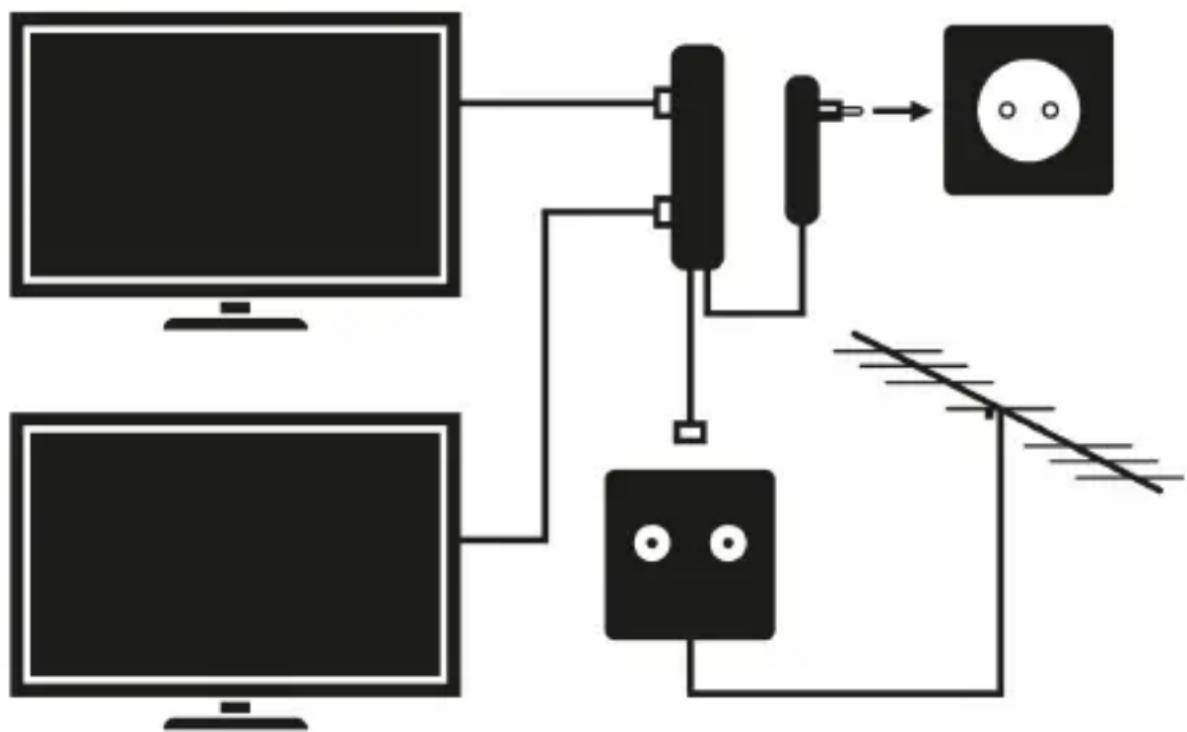

Para ponerla en funcionamiento, conecte el cable de la antena al puerto de entrada en la parte inferior del aparato. Conecte luego el dispositivo final a uno de los dos puertos delanteros.

Conecte cada una de las conexiones de televisión del amplificador de antena con un televisor. También puede utilizar la antena con un único televisor. Para ello, enchufe este a una de las dos conexiones de televisión. Conecte luego la entrada del amplificador de antena situado en la parte inferior del aparato al enchufe de la antena por medio del cable de antena. A continuación, conecte el adaptador de red a una toma de corriente de 230V\~ correctamente instalada y a la conexión de alimentación del amplificador de la antena.

Atención!

5. Instrucciones de seguridad y exención de responsabilidad

No intente nunca abrir el dispositivo para repararlo o modificarlo. Evite entrar en contacto con las tensiones de la red. No cortocircuite el producto. El dispositivo

no está homologado para el uso al aire libre, manténgalo siempre seco.

Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga el dispositivo a altas temperaturas. Compruebe el dispositivo antes de utilizarlo por si presentara algún deterioro. No utilice el dispositivo si ha recibido un golpe o se ha dañado de cualquier otro modo. Respete las disposiciones y restricciones nacionales. No utilice el dispositivo para otros fines a los detallados en el manual. Este producto no es un juguete. Manténgalo alejado de los niños o las personas con discapacidad mental. Toda reparación o modificación en el dispositivo que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El dispositivo solo puede ser utilizado por personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo.

6. Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente.

Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación de materiales, reutilización y eliminación le permite contribuir en gran medida a proteger nuestro entorno.

Directiva WEEE: 2012/19/EU

N.º reg. WEEE: DE 67896761

Por la presente, la empresa WD Plus GmbH declara que el dispositivo 304752/20200626NB014 cumple los requisitos fundamentales y las demás disposiciones específicas. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
