Caractéristiques techniques	Pompe à eau électrique EINHELL SPU 1000, puissance de 1000 W, débit maximal de 3000 L/h, pression maximale de 3,6 bar.
Utilisation	Idéale pour l'arrosage de jardins, le drainage d'eau claire, et le transfert d'eau entre réservoirs.
Maintenance et réparation	Vérifier régulièrement le filtre d'entrée, nettoyer les impuretés et s'assurer que le câble d'alimentation est en bon état.
Sécurité	Utiliser uniquement dans des environnements secs, éviter tout contact avec l'eau pendant l'utilisation, et débrancher avant toute intervention.
Informations générales	Poids de 5,5 kg, dimensions compactes pour un rangement facile, garantie de 2 ans.

FOIRE AUX QUESTIONS - SPU 1000 EINHELL

Comment démarrer la pompe à eau EINHELL SPU 1000 ?

Assurez-vous que la pompe est correctement branchée à une source d'alimentation. Remplissez le corps de la pompe d'eau par le bouchon de remplissage, puis allumez l'interrupteur situé sur le panneau de commande.

Quelle est la capacité maximale de la pompe EINHELL SPU 1000 ?

La capacité maximale de la pompe EINHELL SPU 1000 est de 1 000 litres par heure.

La pompe ne démarre pas, que faire ?

Vérifiez d'abord que la pompe est correctement branchée et que l'alimentation électrique est fonctionnelle. Assurez-vous également que le niveau d'eau est suffisant et que le filtre d'aspiration n'est pas obstrué.

Comment nettoyer le filtre de la pompe ?

Débranchez la pompe, retirez le filtre d'aspiration, nettoyez-le sous l'eau courante pour enlever les débris, puis remettez-le en place avant de redémarrer la pompe.

La pompe fait un bruit anormal, que dois-je vérifier ?

Un bruit anormal peut indiquer un problème de fonctionnement. Vérifiez si la pompe est correctement installée et si des objets étrangers ne bloquent pas le moteur. Si le problème persiste, contactez le service après-vente.

Quelle est la profondeur d'aspiration maximale de la pompe ?

La profondeur d'aspiration maximale de la pompe EINHELL SPU 1000 est de 8 mètres.

Puis-je utiliser la pompe pour des eaux usées ?

Non, la pompe EINHELL SPU 1000 est conçue pour l'eau propre uniquement et ne doit pas être utilisée pour des eaux usées ou des liquides corrosifs.

Comment stocker la pompe pendant l'hiver ?

Pour stocker la pompe pendant l'hiver, videz complètement l'eau, nettoyez le filtre et rangez la pompe dans un endroit sec et à l'abri du gel.

Quels sont les accessoires compatibles avec la pompe EINHELL SPU 1000 ?

Des tuyaux d'aspiration et de refoulement, ainsi que des raccords standard de 1 pouce, sont compatibles avec la pompe EINHELL SPU 1000.

MODE D'EMPLOI SPU 1000 EINHELL

1. Etendue des fournitures

1 Pompe pour jets d'eau avec cartouche filtrante BIOCELL
1 Fontaine en cascade, fontaine en cloche et jet d'écume (uniquement pour SPU 3700)
1 Raccord de gargouille

2. Caractéristiques techniques

Type SPU 700 SPU 1000 SPU	1700 SPU 2200	SPU 3700
Branchement secteur 230V ~ 50Hz	230V ~ 50Hz	230V ~ 50Hz	230V ~ 50Hz	230V ~ 50Hz
Puissance absorbée 13,5 W 16 W	29 W 53 W	73 W
Débit max..	700 l/h	1000 l/h	1700 l/h	2200 l/h	3700 l/h
Hauteur de refoulement max.	1,45 m	1,7 m	2,4 m	2,85 m	2,85 m
Profondeur d'immersion	3 m	3 m	3 m	3 m	3 m
Hauteur de fontaine avec fontaine en cascade max	0,7 m	0,95 m	1,3 m	1,65 m	1,9 m
Cloche d'eau max.:	ø 28 cm	ø 35 cm	ø 45 cm	ø 60 cm	ø 75 cm
Hauteur du jet max.:	-	-	-	-	40 cm
No. d'article:	41.724.20	41.720.60	41.724.30	41.724.40	41.724.50

3. Pompe

Pompe à moteur submersible universelle de grande puissance pour un fonctionnement continu dans la pièce d'eau.

●Moteur sans huile
●Stator coulé hermétiquement en résine.
●Rotor à aimant permanent baigné d'eau

4. Filtre d'aspiration BIOCELL

Le filtre d'aspiration de la pompe de jet d'eau fonctionne avec la cartouche filtrante BIOCELL. BIOCELL est un matériau spécial pour le nettoyage naturel et biologique de l'eau. Tandis que les filtres mécaniques normaux ne peuvent que retenir les particules de salissure telles que les restes de plantes, les insectes morts etc., le filtrage biologique dégrade la salissure et même les substances troubles. Ceci est réalisé par des bactéries formant du salpêtre. BIOCELL, un matériau poreux particulièrement développé pour le filtrage biologique, offre à ces bactéries les conditions idéales à leur propagation. Dans le filtre BIOCELL, les substances organiques toxiques sont transformées en nourriture de plantes naturelle - un processus naturel qui contribue dans une large mesure à l'équilibre biologique dans la pièce d'eau.

5. Consignes de sécurité

Un choc électrique peut être mortel. Pour cette raison, respectez impérativement les consignes suivantes:

●La pompe doit être reliée exclusivement à une prise de courant de sécurité réglementaire.
- L'utilisation de la pompe dans des piscines, des pièces d'eau et des jets d'eau ainsi que dans leur zone de sécurité n'est autorisée que si l'installation électrique a été effectuée selon VDE 0700, partie 702 et partie 738: déclencheur par courant de défaut (interrupteur FI) actionné par un courant de défaut de 30mA ou 10mA. Veuillez demander conseil à votre spécialiste électricien.

Attention! Il est interdit de faire fonctionner la pompe si des personnes se trouvent dans le bassin.

- Les pompes avec un câble d'alimentation de 3 m ne sont autorisées que pour un fonctionnement dans des édifices. Pour un fonctionnement en dehors d'édifices, il est prescrit d'utiliser des pompes avec un câble d'alimentation de 10 m, au moins HO5RN-F.

●Avant tout travail d'entretien, retirez la fiche de la prise de courant.

• Dans le cas où le câble de la pompe ou la fiche seraient endommagés, ne réparez pas le câble. Ne faites plus fonctionner la pompe.
• Evitez en tout cas de refouler des liquides aggressifs ou des substances abrasives (effet abrasif).
• Ne suspendez jamais la pompe librement par la conduite de refoulement ou par le câble électrique.
  ●Préservez la pompe du gel.
• Empêchez l'accès des enfants par des mesures appropriées.
• Le raccordement au réseau électrique, aux câbles de rallonge ou aux câbles de raccordement ainsi qu'aux adaptateurs n'est pas autorisé sans contact de protection.

6. Mise en service

La mise en service doit être effectuée dans le plein respect des consignes de sécurité ci-dessus. Placez la pompe sur une surface horizontale élevée du fond de bassin (ceci empêche une salissure excessive par la boue du fond).

N'utilisez jamais la pompe en dehors de l'eau.

7. Fonctionnement de fontaine

Vous avez le choix entre 3 possibilités d'utilisation:

●Fontaine en cascade seule
●Fontaine en cascade conjointement avec le raccord de gargouille pour des jeux d'eau
●Le raccord de gargouille pour des jeux d'eau seul

Fonctionnement uniquement avec fontaine en cascade (voir fig. 1):

En installant la pompe dans la pièce d'eau, veillez à ce que la tête de la fontaine dépasse le niveau d'eau. Si vous utilisez seulement la fontaine en cascade, vous devez tourner le robinet d'arrêt (A) du raccord de gargouille d'un quart dans le sens des aiguilles d'une montre pour le fermer.

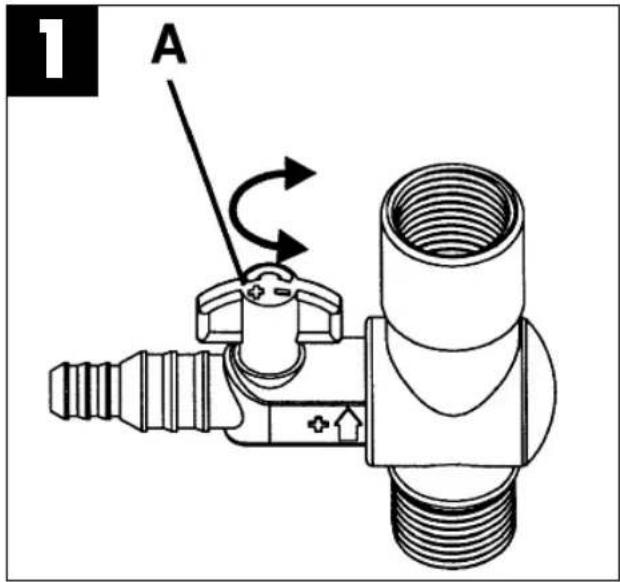

Fonctionnement de la fontaine en cascade et du raccord de gargoulle (voir fig. 1):

L'installation de la pompe s'effectue comme décrit ci-dessus. Vous pouvez aussi relier des jeux d'eau au raccord de gargouille avec un tuyau flexible d'un diamètre intérieur de 9 mm ou de 13 mm.

Vous pouvez ouvrir le raccord de gargouille en tournant le robinet d'arrêt (A) dans le sens inverse des aiguilles d'une montre.

1 A

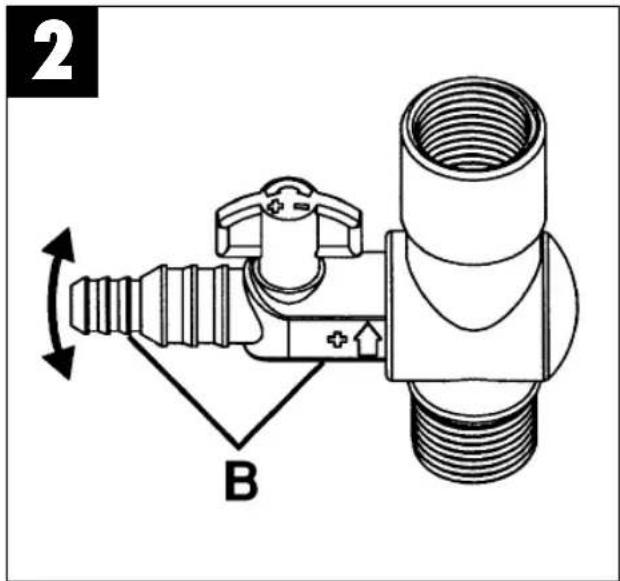

Fonctionnement uniquement avec raccord de gargouille (voir fig. 2):

Ici il faut tourner le raccord complet (B) de 90°. Ainsi toute l'eau coule dans le raccord de gargouille et rien dans la fontaine.

2 B

8. Entretien

• Nous vous recommandons un contrôle et un entretien réguliers pour assurer une longue durabilité et un service sans défaut.
• En cas d'une diminution de la hauteur de refoulement ou du débit, il faut nettoyer le filtre à l'eau tiède.
• Si votre eau est calcaire, nettoyez les pièces rotatives de la pompe à intervalles réguliers.

NL

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
