SPU 20 Niro - Pompe à eau EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau submersible pour bassin, fontaine et cascade
Marque	Einhell
Modèle	SPU 20 Niro
Puissance absorbée	12 W
Tension d'alimentation	230 V ~ 50 Hz
Débit maximal	780 l/h
Hauteur de refoulement maximale	1,4 m
Profondeur d'immersion maximale	3 m
Hauteur de fontaine maximale (avec cascade)	0,85 m
Type de moteur	Moteur sans huile, rotor à aimant permanent baigné d'eau
Filtre	Cartouche filtrante BIOCELL (filtration mécanique et biologique)
Matériau du corps	Acier inoxydable (Niro)
Longueur du câble d'alimentation	3 m
Contenu de la livraison	Pompe, cartouche filtrante BIOCELL, fontaine en cascade, raccord de gargouille
Utilisation	Pièces d'eau, bassins, fontaines, cascades, jeux d'eau
Sécurité	Protection par interrupteur différentiel 30 mA recommandé, ne pas utiliser en présence de personnes dans l'eau
Entretien	Nettoyage du filtre à l'eau tiède, détartrage périodique si eau calcaire
Garantie	12 mois
Poids	Environ 1,5 kg

FOIRE AUX QUESTIONS - SPU 20 Niro EINHELL

Comment installer la pompe SPU 20 Niro dans un bassin ?

Placez la pompe sur une surface horizontale élevée du fond du bassin pour éviter l'aspiration de boue. Assurez-vous que la tête de la fontaine dépasse le niveau d'eau si vous utilisez la cascade. Utilisez l'anneau de suspension fourni pour fixer la pompe, ne la suspendez jamais par le câble ou la conduite de refoulement.

Quel type de filtre est utilisé et comment le nettoyer ?

La pompe est équipée d'une cartouche filtrante BIOCELL qui assure une filtration mécanique et biologique. Pour la nettoyer, retirez la cartouche et rincez-la à l'eau tiède. Évitez les produits chimiques. Un nettoyage régulier maintient le débit et la qualité de l'eau.

Puis-je utiliser la pompe si des personnes se trouvent dans l'eau ?

Non, il est formellement interdit de faire fonctionner la pompe lorsque des personnes sont dans le bassin. Cela présente un risque d'électrocution. Débranchez toujours la pompe avant toute intervention dans l'eau.

Comment régler le débit pour la fontaine et le gargouille ?

Vous pouvez régler le débit à l'aide du robinet d'arrêt (A) situé sur le raccord de gargouille. Pour un fonctionnement avec cascade uniquement, fermez le robinet (quart de tour dans le sens horaire). Pour activer le gargouille, ouvrez-le (sens antihoraire). Vous pouvez aussi orienter le raccord complet (B) à 90° pour diriger tout le débit vers le gargouille.

Que faire si le débit diminue ?

Une diminution du débit indique généralement un filtre encrassé. Nettoyez la cartouche filtrante BIOCELL à l'eau tiède. Si le problème persiste, vérifiez que la pompe n'est pas obstruée par des débris et que la hauteur de refoulement n'est pas excessive.

Quelle est la profondeur d'immersion maximale ?

La profondeur d'immersion maximale de la pompe SPU 20 Niro est de 3 mètres. Ne dépassez pas cette limite pour éviter des dommages au moteur.

Comment protéger la pompe du gel ?

En hiver, retirez la pompe de l'eau et stockez-la dans un endroit à l'abri du gel. Si elle reste dans l'eau, assurez-vous que celle-ci ne gèle pas. Le gel peut endommager le corps de la pompe et les joints. Nettoyez-la et séchez-la avant stockage.

Le câble d'alimentation est-il suffisamment long pour une utilisation extérieure ?

Le câble fourni mesure 3 mètres. Pour une utilisation en extérieur, la norme exige un câble d'au moins 10 mètres de type HO5RN-F ou équivalent. Utilisez une rallonge adaptée avec conducteur de protection.

Quelles sont les différentes options de fontaine disponibles ?

Trois configurations sont possibles : 1. Fontaine en cascade seule (robinet de gargouille fermé). 2. Cascade et gargouille simultanément (robinet ouvert). 3. Gargouille seul (tourner le raccord complet à 90°). Chaque option offre des effets d'eau variés.

Comment entretenir la pompe pour garantir sa longévité ?

Nettoyez régulièrement le filtre BIOCELL à l'eau tiède. Si l'eau est calcaire, détartrez les pièces rotatives périodiquement. Avant tout entretien, débranchez la pompe. Vérifiez l'état du câble et de la fiche. Stockez la pompe à l'abri du gel en hiver.

MODE D'EMPLOI SPU 20 Niro EINHELL

1. Étendue des fournitures

1 Pompe de jet d'eau avec cartouche filtrante BIOCELL 1 Fontaine en cascade à jets multiples 1 Raccord de gargouille 1 Nipple double de ^1/_2 " (uniquement pour SPU 50 Niro et SPU 70 Niro)

2. Caractéristiques techniques

Type SPU 20 NIRO SPU 50 NIRO SPU 70 NIRO SPU 100 NIRO
Branchement secteur 230 V ~ 50 Hz 230 V ~ 50 Hz 230V ~ 50Hz
Puissance absorbée 12 W	27 W 65 W 74 W
Débit max. 780 l/h 1900 l/h 2700 l/h 3500 l/h
Hauteur de refoulement max.	1,4 m 1,75 m 2,65 m 2,8 m
Profondeur d'immersion 3 m 3 m 3 m
Hauteur de fontaine avec fontaine en cascade max. 0,85 m 1,1 m 1,7 m 2,3 m
No. d'article:	41.717.60	41.721.70	41.723.80	41.723.70

3. Pompe

Pompe à moteur submersible universelle de grande puissance pour un fonctionnement continu dans la pièce d'eau.

● Moteur sans huile - Stator coulé hermétiquement en résine. ● Rotor à aimant permanent baigné d'eau

4. Filtre d'aspiration biocell

Le filtre d'aspiration de la pompe de jet d'eau fonctionne avec la cartouche filtrante BIOCELL. BIOCELL est un matériau spécial pour le nettoyage naturel et biologique de l'eau. Tandis que les filtres mécaniques normaux ne peuvent que retenir les particules de salissure telles que les restes de plantes, les insectes morts etc., le filtrage biologique dégrade la salissure et même les substances troubles. Ceci est réalisé par des bactéries formant du salpêtre. BIOCELL, un matériau poreux particulièrement développé pour le filtrage biologique, offre à ces bactéries les conditions idéales à leur propagation. Dans le filtre BIOCELL, les substances organiques toxiques sont transformées en nourriture de plantes naturelle - un processus naturel qui contribue dans une large mesure à l'équilibre biologique dans la pièce d'eau.

5. Consignes de sécurité

Un choc électrique peut être mortel. Pour cette raison, respectez impérativement les consignes suivantes :

● La pompe doit être reliée exclusivement à une prise de courant de sécurité réglementaire. - L'utilisation de la pompe dans des piscines, des pièces d'eau et des jets d'eau ainsi que dans leur zone de sécurité n'est autorisée que si l'installation électrique a été effectuée selon VDE 0700, partie 702 et partie 738 : déclencheur par courant de défaut (interrupteur FI) actionné par un courant de défaut de 30mA ou 10mA. Veuillez demander conseil à votre spécialiste électricien.

Attention! Il est interdit de faire fonctionner la pompe si des personnes se trouvent dans le bassin.

- Les pompes avec un câble d'alimentation de 3 m ne sont autorisées que pour un fonctionnement dans des édifices. Pour un fonctionnement en dehors d'édifices, il est prescrit d'utiliser des pompes avec un câble d'alimentation de 10 m, au moins HO5RN-F.

Avant tout travail d'entretien, retirez la fiche de la prise de courant.

• Dans le cas où le câble de la pompe ou la fiche seraient endommagés, ne réparez pas le câble. Ne faites plus fonctionner la pompe.
• Évitez en tout cas de refouler des liquides aggressifs ou des substances abrasives (effet abrasif).
• Ne suspendez jamais la pompe librement par la conduite de refoulement ou par le câble électrique, mais utilisez l'anneau prévu à cet effet. ● Préservez la pompe du gel.
• Empêchez l'accès des enfants par des mesures appropriées.
• Le raccordement au réseau électrique, aux câbles de rallonge ou aux câbles de raccordement ainsi qu'aux adaptateurs n'est pas autorisé sans contact de protection.

6. Mise en service

La mise en service doit être effectuée dans le plein respect des consignes de sécurité ci-dessus. Placez la pompe sur une surface horizontale élevée du fond de bassin (ceci empêche une salissure excessive par la boue du fond).

N'utilisez jamais la pompe en dehors de l'eau.

7. Fonctionnement de fontaine

Vous avez le choix entre 3 possibilités d'utilisation:

● Fontaine en cascade seule ● Fontaine en cascade conjointement avec le raccord de gargouille pour des jeux d'eau ● Le raccord de gargouille pour des jeux d'eau seul

Fonctionnement uniquement avec fontaine en cascade (voir fig. 1):

En installant la pompe dans la pièce d'eau, veillez à ce que la tête de la fontaine dépasse le niveau d'eau. Si vous utilisez seulement la fontaine en cascade, vous devez tourner le robinet d'arrêt (A) du raccord de gargouille d'un quart dans le sens des aiguilles d'une montre pour le fermer.

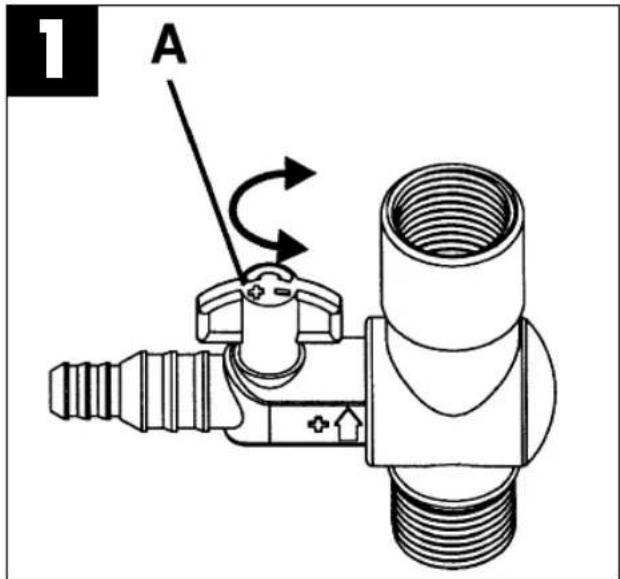

Fonctionnement de la fontaine en cascade et du raccord de gargouille (voir fig. 1):

L'installation de la pompe s'effectue comme décrit ci-dessus. Vous pouvez aussi relier des jeux d'eau au raccord de gargouille avec un tuyau flexible d'un diamètre intérieur de 9 mm ou de 13 mm.

Vous pouvez ouvrir le raccord de gargouille en tournant le robinet d'arrêt (A) dans le sens inverse des aiguilles d'une montre.

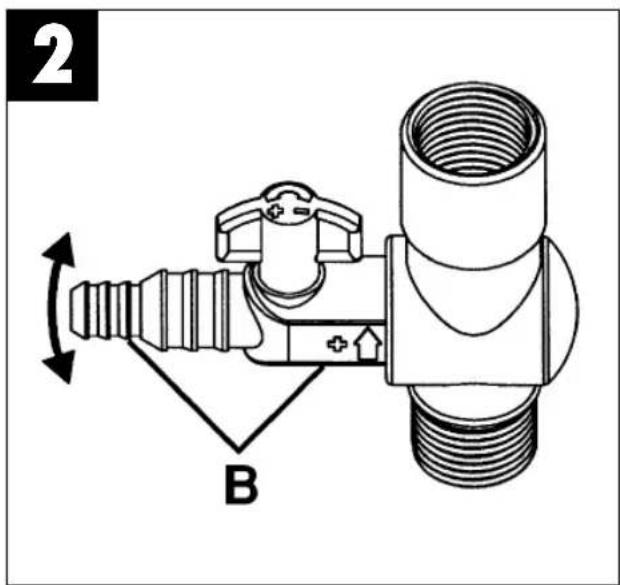

Fonctionnement uniquement avec raccord de gargouille (voir fig. 2)

Ici il faut tourner le raccord complet (B) de 90°. Ainsi toute l'eau coule dans le raccord de gargouille et rien dans la fontaine.

8. Entretien

• Nous vous recommandons un contrôle et un entretien réguliers pour assurer une longue durabilité et un service sans défaut.
• En cas d'une diminution de la hauteur de refoulement ou du débit, il faut nettoyer le filtre à l'eau tiède.
• Si votre eau est calcaire, nettoyez les pièces rotatives de la pompe à intervalles réguliers.

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge : les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL Einhell-garantie

Sous réserve de modifications
