BEDIENUNGSANLEITUNG SPU 20 Niro EINHELL

Art.-Nr.: 41.717.60 SPU 20 NIRO

Art.-Nr.: 41.721.70 SPU 50 NIRO

Art.-Nr.: 41.723.80 SPU 70 NIRO

Art.-Nr.: 41.723.70 SPU 100 NIRO

SPU 20 NIRO

SPU 50 NIRO

SPU 70 NIRO

SPU 100 NIRO

D

1. Lieferumfang

1 Springbrunnenpumpe mit BIOCELL Filtereinsatz
1 mehrstrahlige Stufenfontäne
1 Speieranschluß
1 1/2" Doppelnippel (nur bei SPU 50 Niro und SPU 70 Niro)

2. Technische Daten

Typ	SPU 20 NIRO	SPU 50 NIRO	SPU 70 NIRO	SPU 100 NIRO
Netzanschluß 230V ~ 50Hz	230V ~ 50Hz 230V	~ 50Hz 230V ~ 50Hz
Leistungsaufnahme 12 W 27 W 65 W 74 W
Fördermenge max. 780 l/h	1900 l/h 2700 l/h 3500 l/h
Förderhöhe max. 1,4 m 1,75 m 2,65 m 2,8 m
Eintauchtiefe 3 m 3 m 3 m 3 m
Fontänenhöhe mit Stufenfontäne max. 0,85 m	1,1 m 1,7 m 2,3 m
Art.-Nr.:	41.717.60	41.721.70	41.723.80	41.723.70

3. Pumpe

Leistungsfähige Universal-Tauchmotorpumpe für den Dauereinsatz im Gartenteich.

-Ölloser Motor
●hermetisch in Gießharz vergossener Stator
●wasserumspülter Permanent-Magnetrotor

4. BIOCELL Ansaugfilter

Der Ansaugfilter der Springbrunnenpumpe arbeitet mit BIOCELL Filtereinsatz. BIOCELL ist ein spezielles Material für eine natürliche, biologische Reinigung des Wassers. Während normale, mechanische Filter nur Schmutzteilchen, wie beispielsweise Pflanzenreste, tote Insekten usw. zurückhalten können, werden bei der biologischen Filterung Schmutz und auch Trübstoffe abgebaut. Dies geschieht durch salpeterbildende Bakterien. BIOCELL, ein speziell für die biologische Filterung entwickeltes, poröses Material, bietet diesen Bakterien ideale Bedingungen für die Vermehrung. Im BIOCELL - Filter werden die giftigen, organischen Substanzen umgewandelt in natürliche Pflanzennahrung. Ein natürlicher Prozeß, der in besonderem Maße zum biologischen Gleichgewicht im Gartenteich beiträgt.

5. Sicherheitshinweise

Ein Stromschlag kann lebensgefährlich sein, darum sind unbedingt folgende Hinweise zu beachten:

●Die Pumpe darf nur an einer ordnungsgemäßen Schutzkontaktsteckdose betrieben werden.
●Die Benutzung der Pumpe in Schwimmbecken, Gartenteichen und Springbrunnen und deren Schutzbereich ist nur zulässig, wenn die Elektroinstallation nach VDE 0700 Teil 702 und Teil 738 errichtet ist: Fehlerstromschutzschalter (FI-Schaltung) mit 30mA bzw. 10mA Fehlerstrom. Bitte fragen Sie Ihren Elektrofachmann.

Achtung! Die Pumpe darf nicht betrieben werden, wenn sich Personen im Becken aufhalten.

• Pumpen mit 3m Netzleitung sind nur für den Betrieb innerhalb von Gebäuden zulässig. Pumpen mit 10m Netzleitung mind. H05RN-F sind für den Betrieb außerhalb von Gebäuden vorgeschrieben.

●Vor jeder Wartungsarbeit den Netzstecker ziehen.

- Sollte das Pumpenkabel oder der Stecker beschädigt sein, so darf das Kabel nicht repariert werden! Die Pumpe darf nicht mehr betrieben werden.

●Die Förderung von aggressiven Flüssigkeiten sowie die Förderung von abrasiven (schmiergelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.
●Die Pumpe niemals freihängend an die Druckleitung oder an der stromführenden Leitung aufhängen, sondern an der extra dafür vorgesehenen Ringöse.
●Die Pumpe ist vor Frost zu schützen.
- Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
●Die Verwendung von Leitungsnetzen, Verlängerungs- oder Anschlußleitungen, Adaptern ohne Schutzkontakt ist nicht zulässig.

6. Inbetriebnahme

Die Inbetriebnahme muß unter Beachtung der oberen Sicherheitsvorschriften erfolgen. Stellen sie die Pumpe auf eine waagrechte, vom Beckengrund erhöhte Fläche (verhindert übermäßige Verschmutzung durch Bodenschlamm). Die Pumpe darf nicht außerhalb des Wassers betrieben werden.

7. Fontänenbetrieb

Es bestehen 3 Anwendungsmöglichkeiten:

●Nur Stufenfontäne
●Stufenfontäne in Verbindung mit dem Wasserspeieranschluß für Wasserspiele
●Nur der Wasserspeieranschluß für Wasserspiele

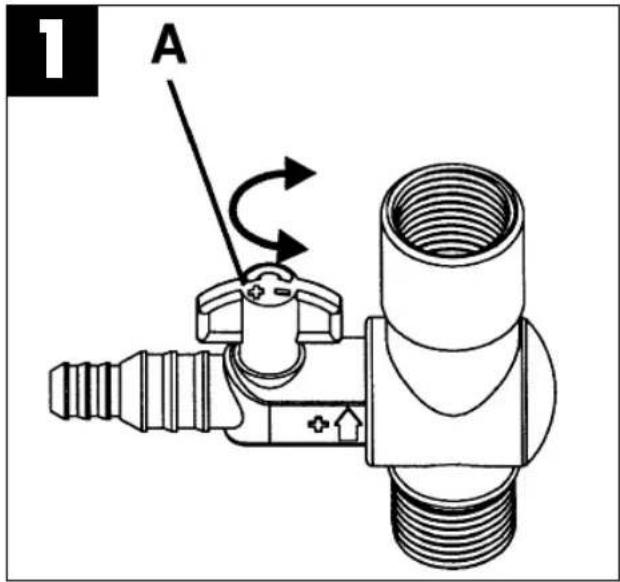

Betrieb nur mit Stufenfontäne: (siehe Bild 1)

Beim Einbau der Pumpe in den Teich ist darauf zu achten, daß der Fontänenkopf über den Wasserspiegel hinausragt. Wird nur die Stufenfontäne genützt müssen Sie den Absperrhahn (A) des Speieranschlusses ein viertel Drehung im Uhrzeigersinn drehen, damit dieser geschlossen wird.

Betrieb der Stufenfontäne und des Wasserspeieranschlusses: (siehe Bild 1)

Der Einbau der Pumpe erfolgt wie oben beschrieben. Am Wasserspeieranschluß können Sie zusätzlich Wasserspiele mit einem Schlauch-Innen ∅ 9mm oder ∅ 13mm anschließen Der Speieranschluß kann durch drehen des Absperrhahnes (A) gegen den Uhrzeigersinn geöffnet werden.

1 A

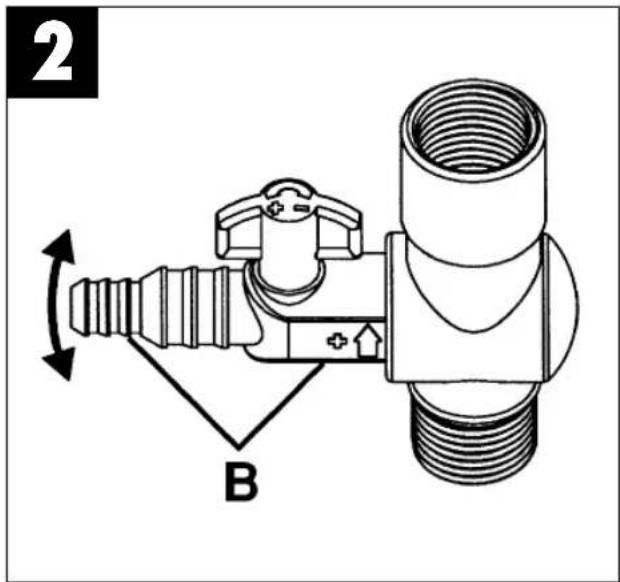

Betrieb nur mit Wasserspeieranschlusses: (siehe Bild 2)

Hierbei muß der gesamte Anschluß (B) um 90° gedreht werden. Somit fließt das gesamte Wasser über den Speieranschluß und nichts über die Fontäne.

2 B

8. Wartung

●Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir eine regelmäßige Kontrolle und Pflege.
- Bei nachlassender Förderhöhe oder Förderleistung muß der Filter mit lauwarmen Wasser gereinigt werden.
- Bei kalkhaltigen Wasser die rotierenden Teile der Pumpe in bestimmten Abständen reinigen.

GB

1. Items supplied

2. Technische gegevens

Type SPU 20 NIRO SPU 50	NIRO SPU 70 NIRO	SPU 100 NIRO
Netaansluiting 230 V ~ 50 Hz	230 V ~ 50 Hz	230 V ~ 50 Hz	230 V ~ 50 Hz
Opgenomen vermogen 12 W	27 W	65 W	74 W
Debiet max. 780l/h	1900 l/h	2700 l/h	3500 l/h
Opvoerhoogte 1,4 m	1,75 m	2,65 m	2,8 m
Indompeldiepte 3 m	3 m	3 m
Fonteinhoogte met trapfontein max.	0,85 m	1,1 m	1,7 m	2,3 m
Artikelnr.	41.717.60	41.721.70	41.723.80	41.723.70

3. Pomp

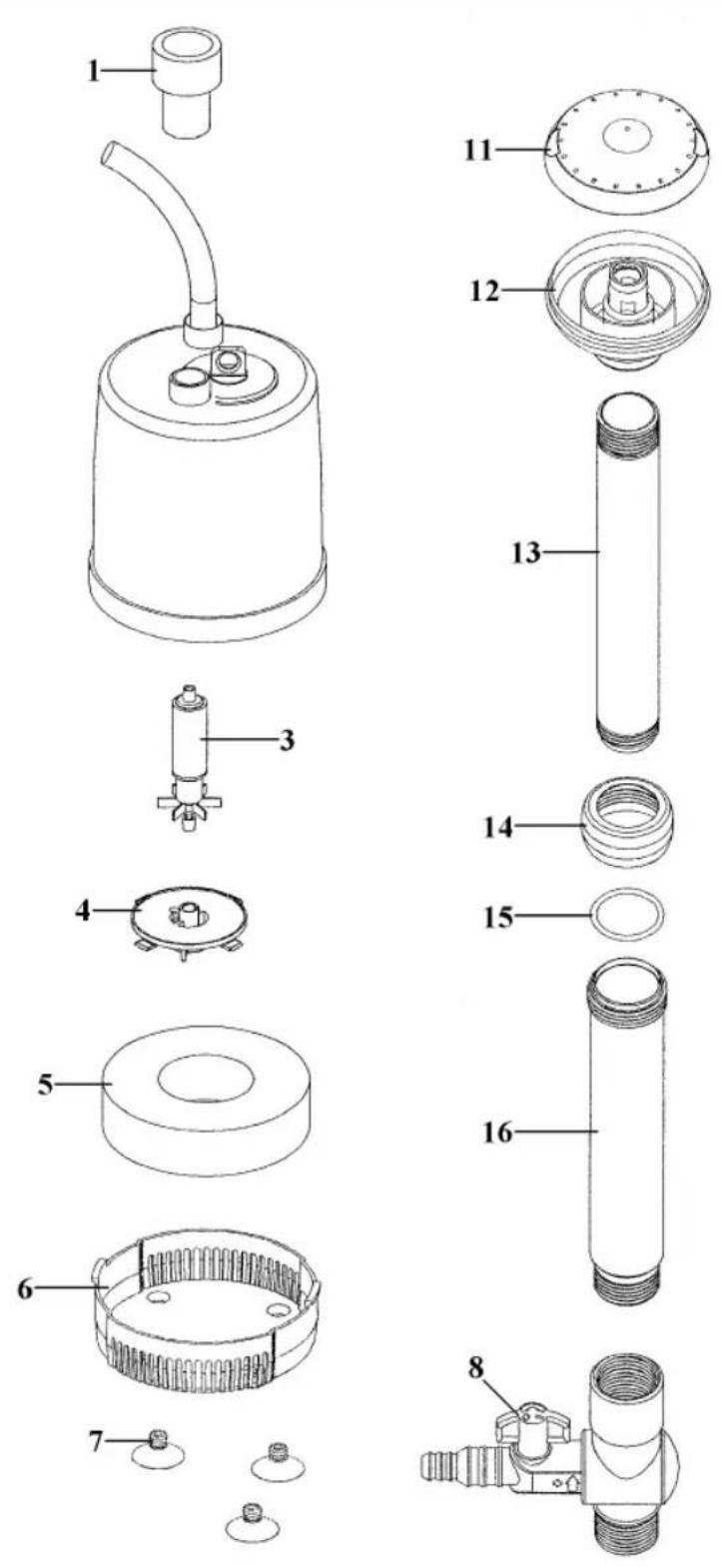

Ersatzteilzeichnung SPU 20 NIRO, SPU 50 NIRO, SPU 70 NIRO, SPU 100 NIRO

Ersatzteillisten

	SPU 20 NIRO SPU Art.-Nr.: 41.717.60 I-Nr.: 91027 I-Nr.: 91027 I-Nr.: 91027 I-Nr.: 91019	50 NIRO SPU 70 NIRO Art-Nr.: 41.721.70 Art-Nr.: 91027 I-Nr.: 91027 I-Nr.: 91019	$PU 100 NIRO Art-Nr.: 41.723.80 Art-Nr.: 91019	41.723.70
Pos. Bezeichnung Ersatzteil-Nr. Ersatzteil-Nr. Ersatzteil-Nr.
01 Fontänenadapter 41.717.60.06 41.721.70.04 41.723.80.02 41.723.60.03
03 Rotor komplett 41.717.60.02 41.721.70.04 41.723.80.02 41.723.60.03
04 Flügelraddeckel 41.717.60.03 41.721.70.03 41.721.70.03 41.723.60.07
05 Filtereinsatz 41.717.60.04 41.721.70.05 41.721.70.05 41.721.70.05
06 Ansaugdeckel 41.717.60.08 41.723.80.04 41.723.80.04 41.723.80.04
07 Saugnapf 41.723.60.08 41.723.60.08 41.723.60.08 41.723.60.08
08 Speierhahn 41.723.60.09 41.723.60.09 41.723.60.09 41.723.60.09
11 Fontänendeckel 41.725.40.01 41.725.55.01 41.725.55.01 41.725.55.01
12 Fontänenaufsatz 41.725.40.02 41.725.55.02 41.725.55.02 41.725.55.02
13 Fontänenrohr	41.725.40.03	41.725.40.06	41.725.40.06
14 Arretiermutter 41.725.40.04 41.725.55.03 41.725.55.03 41.725.55.03
15 O-Ring 41.725.40.05 41.725.55.04 41.725.55.04 41.725.55.04
16 Fontänenrohr 41.725.40.06 41.725.55.05 41.725.55.05 41.725.55.05

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Springbrunnenpumpe Fountain pump		Pompe à fontaine jaillissante	Fonteinpomp Bomba	para surtidor Bomba para repuxo
Marke	produced by:	du fabricant	merk	marca	marca
Einhell®
Typ	Type	Type	type	tipo	tipo
SPU 20 NIRO; SPU 50 NIRO; SPU 70 NIRO; SPU 100 NIRO
der☒EG Niederspannungsrichtlinie 73/23 EWG☒EG Richtlinie Elektromagnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☒EC Directive regarding low-voltage equipment 73/23 EEC;☒EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☒Directive CE relative aux basses tensions 73/23 CEE;☒Directive CE relative à la compatibilité électromagnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt-conform de volgenderichtlijnen is:☒EG laagspanningsrichtlijn 73/23 EWG☒EG richtlijn Elektromagnetische compatibilité 89/336 EWG met wijzigingen	– No. de serie en el producto: satisface las disposiciones pertinentes siguientes:☒Disposición de baja tensión de la CE 73/23 CEE☒Disposición de la compatibilidad electro-magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☒Directiva da CE de baixa tensão 73/23 CEE☒Directiva da CE de compatibilidade electro-magnética 89/336 CEE, com alterações
EN 60335-2-41/A1; EN 55104; EN 55014; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den30. 9. 1999	Landau/Isar, (date)30. 9. 1999	Landau/Isar, (date)30. 9. 1999	Landau/Isar, datum30. 9. 1999	Landau/Isar30. 9. 1999	Landau/Isar30. 9. 1999
WeichselgartnerProdukt-Management	WeichselgartnerProdukt-Management	WeichselgartnerProdukt-Management	WeichselgartnerProdukt-Management	WeichselgartnerProdukt-ManagementProdukt-	WeichselgartnerProdukt-Management

Archivierung / For archives: SPU 20: SPU-0278-11-854-E; SPU 50: SPU-0251-10-854-E; SPU 70: SPU-0279-11-854-E; SPU 100: SPU-0653-26-418140-E

S	FIN	N	GR	I	DK
EC KonformitetsförklaringUndertecknad förklarar ifirmans	EC YhdenmukaisuusilmoitusAllekirjoittanut ilmoittaa yhtiön	EC KonfirmitetserklæringUndertegnede erklærer på vegne av firma	EC Δήλωση περι της ανταπόκρισηςΟ υπγράφων δηλώνει εν ονόματι της εταιρίας	Dichiarazione di conformità CEIl sottoscritto dichiara in nome della ditta	EC Overensstemmelses-erklæringUndertegnede erklærer på vegne af firmaet
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
namn, att	nimissä että	at	óτι η	che la	at
maskinen/produkten	kone/tuote	Maskin/produkt	μηχανή / το προϊόν	macchina/prodotto	maskine/produkt
Springbrunnspump suihkulähteen pumppu Fontenepumpe			Αντλία σιντριθανιου	Pompa per fontana Springsvandspumpe
märke	merkki	Merke	uáρκα	marca	mærke
Einhall®
typ	tyyppi	Type	túπος	tipo	type
SPU 20 NIRO; SPU 50 NIRO; SPU 70 NIRO; SPU 100 NIRO
– serienummer på produkten - motsvararEU riktlinje för lågspänning 73/23 EWGEU riktlinje för elektromagnetisk kompatibilitet 89/336 med ändringar	– tuotteen valmistusnumero - vastaaEU-pienjänitedirektiiviä 73/23 EWGEU-direktiiviä 89/336 EWG (johon on tehty muutoksia) ja joka koskee sähkömagn-eettista mukautuvuutta (EMI)	– Serienumer på produktet – tilfredsstiller følgende retningslinjer:EU Lavspennings-retningslinje 73 / 23 EWGEU Ratingslinje for elektromagnetisk kompatibilitet 89/336 EWG med endringer,	– Αριθμός σειράς πάνω στο προϊόν – ανταποκρίνεται στηνκατευθυντήρια γραμμή χαμηλής τάσεως της Ευρωπαικής Κοινότητας 73/ 23/ EOKκατευθυντήρια γραμμή ηλεκτροναγνητικής ανεκτικότητας της Ευρωπαικής Κοινότητας 89/ 336/ EOK με αλλαγές.	– numero di serie sul prodotto - corrispondealla Direttiva CE sulla bassa tensione 73/23 CEEalla Direttiva CE sulla compatibilità elettromagnetica 89/336 CEE con modifiche	– Serienummer på produktet - opfylderEU-lavspændingsdirektiv 73/23/E∅FEU-direktiv vedr. elektromagnetisk stoj (EMC) 89/336/E∅F med ændringer.
EN 60335-2-41/A1; EN 55104; EN 55014; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den30. 9. 1999Welchselgartner Produkt-Management	Landau/Isar30. 9. 1999Welchselgartner Produkt-Management	Landau/Isar, den30. 9. 1999Welchselgartner Produkt-Management	Landau/Isar, στις30. 9. 1999Welchselgartner Produkt-Management	Landau/Isar,I”30. 9. 1999Welchselgartner Produkt-Management	Landau/Isar, den30. 9. 1999Welchselgartner Produkt-Management

Archivierung / For archives: SPU 20: SPU-0278-11-854-E; SPU 50: SPU-0251-10-854-E; SPU 70: SPU-0279-11-854-E; SPU 100: SPU-0653-26-418140-E
