BEDIENUNGSANLEITUNG SPU 1000 EINHELL

Art.-Nr.: 41.724.20 SPU 700

Art.-Nr.: 41.720.60 SPU 1000

Art.-Nr.: 41.724.30 SPU 1700

Art.-Nr.: 41.724.40 SPU 2200

Art.-Nr.: 41.724.50 SPU 3700

Einhell®

SPU 700 SPU 1000 SPU 1700 SPU 2200 SPU 3700

D

1. Lieferumfang

1 Springbrunnenpumpe mit BIOCELL Filtereinsatz
1 Stufenfontäne und Glockenfontäne und Schaumsprudler (nur bei SPU 3700)
1 Speieranschluß

2. Technische Daten

Typ SPU 700 SPU 10	00 SPU 1700 SPU	2200 SPU 3700
Netzanschluß 230 V ~	50 Hz 230 V ~ 50	Hz 230 V ~ 50 Hz	230 V ~ 50 Hz	30 V ~ 50 Hz
Leistungsaufnahme 13,5 W 16 W 29 W 5		3 W 73 W
Fördermenge max.	700 l/h	1000 l/h	1700 l/h	2200 l/h	3700 l/h
Förderhöhe max.	1,45 m	1,7 m	2,4 m	2,85 m	2,85 m
Eintauchtiefe	3 m	3 m	3 m	3 m	3 m
Fontänenhöhe mit Stufenfontäne max.	0,7 m	0,95 m	1,3 m	1,65 m	1,9 m
Wasserglocke max.:	ø 28 cm	ø 35 cm	ø 45 cm	ø 60 cm	ø 75 cm
Sprudelhöhe max.:	-	-	-	-	40 cm
Art.-Nr.:	41.724.20	41.720.60	41.724.30	41.724.40	41.724.50

3. Pumpe

Leistungsfähige Universal-Tauchmotorpumpe für den Dauereinsatz im Gartenteich.

• Ölloser Motor
  ● hermetisch in Gießharz vergossener Stator
• wasserumspülter Permanent-Magnetrotor

4. BIOCELL Ansaugfilter

Der Ansaugfilter der Springbrunnenpumpe arbeitet mit BIOCELL Filtereinsatz. BIOCELL ist ein spezielles Material für eine natürliche, biologische Reinigung des Wassers. Während normale, mechanische Filter nur Schmutzteilchen, wie beispielsweise Pflanzenreste, tote Insekten usw. zurückhalten können, werden bei der biologischen Filterung Schmutz und auch Trübstoffe abgebaut. Dies geschieht durch salpeterbildende Bakterien. BIOCELL, ein speziell für die biologische Filterung entwickeltes, poröses Material, bietet diesen Bakterien ideale Bedingungen für die Vermehrung. Im BIOCELL - Filter werden die giftigen, organischen Substanzen umgewandelt in natürliche Pflanzennahrung. Ein natürlicher Prozeß, der in besonderem Maße zum biologischen Gleichgewicht im Gartenteich beiträgt.

5. Sicherheitshinweise

Ein Stromschlag kann lebensgefährlich sein, darum sind unbedingt folgende Hinweise zu beachten:

• Die Pumpe darf nur an einer ordnungsgemäßen Schutzkontaktsteckdose betrieben werden.
• Die Benutzung der Pumpe in Schwimmbecken, Gartenteichen und Springbrunnen und deren Schutzbereich ist nur zulässig, wenn die Elektroinstallation nach VDE 0700 Teil 702 und Teil 738 errichtet ist: Fehlerstromschutzschalter (FI-Schaltung) mit 30mA bzw. 10mA Fehlerstrom. Bitte fragen Sie Ihren Elektrofachmann.

Achtung! Die Pumpe darf nicht betrieben werden, wenn sich Personen im Becken aufhalten.

• Pumpen mit 3m Netzleitung sind nur für den Betrieb innerhalb von Gebäuden zulässig. Pumpen mit 10m Netzleitung mind. H05RN-F sind für den Betrieb außerhalb von Gebäuden vorgeschrieben.
• Vor jeder Wartungsarbeit den Netzstecker ziehen.
• Sollte das Pumpenkabel oder der Stecker beschädigt sein, so darf das Kabel nicht repariert werden! Die Pumpe darf nicht mehr betrieben werden.
• Die Förderung von aggressiven Flüssigkeiten sowie die Förderung von abrasiven (schmiergelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.

●Die Pumpe niemals freihängend an die Druckleitung oder an der stromführenden Leitung aufhängen.
●Die Pumpe ist vor Frost zu schützen.
●Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
●Die Verwendung von Leitungsnetzen, Verlängerungs- oder Anschlußleitungen, Adaptern ohne Schutzkontakt ist nicht zulässig.

6. Inbetriebnahme

Die Inbetriebnahme muß unter Beachtung der oberen Sicherheitsvorschriften erfolgen. Stellen sie die Pumpe auf eine waagrechte, vom Beckengrund erhöhte Fläche (verhindert übermäßige Verschmutzung durch Bodenschlamm). Die Pumpe darf nicht außerhalb des Wassers betrieben werden.

7. Fontänenbetrieb

Es bestehen 3 Anwendungsmöglichkeiten:

●Nur Stufenfontäne
●Stufenfontäne in Verbindung mit dem Wasserspeieranschluß für Wasserspiele
●Nur der Wasserspeieranschluß für Wasserspiele

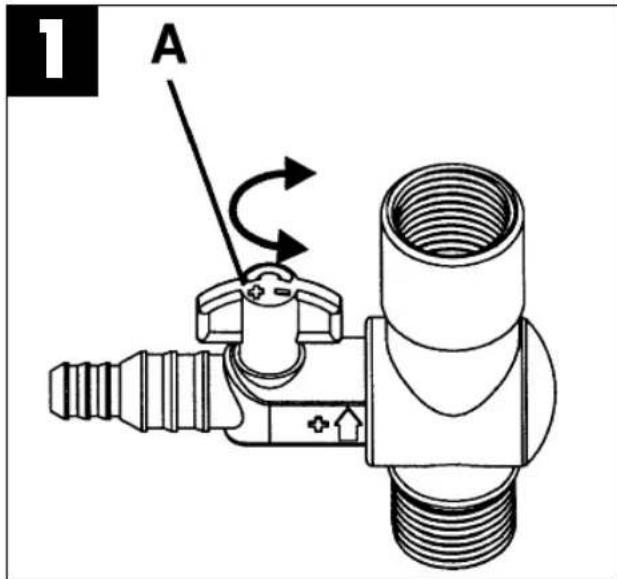

Betrieb nur mit Stufenfontäne: (siehe Bild 1)

Beim Einbau der Pumpe in den Teich ist darauf zu achten, daß der Fontänenkopf über den Wasserspiegel hinausragt. Wird nur die Stufenfontäne genützt müssen Sie den Absperrhahn (A) des Speieranschlusses ein viertel Drehung im Uhrzeigersinn drehen, damit dieser geschlossen wird.

Betrieb der Stufenfontäne und des

Wasserspeieranschlusses: (siehe Bild 1)

Der Einbau der Pumpe erfolgt wie oben beschrieben. Am Wasserspeieranschluß können Sie zusätzlich Wasserspiele mit einem Schlauch-Innen ∅ 9mm oder ∅ 13mm anschließen

Der Speieranschluß kann durch drehen des Absperrhahnes (A) gegen den Uhrzeigersinn geöffnet werden.

1 A

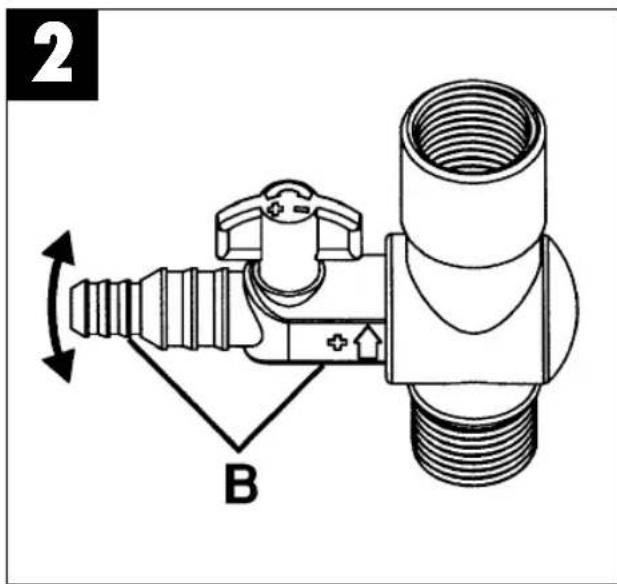

Betrieb nur mit Wasserspeieranschlusses: (siehe Bild 2)

Hierbei muß der gesamte Anschluß (B) um 90° gedreht werden. Somit fließt das gesamte Wasser über den Speieranschluß und nichts über die Fontäne.

2 B

8. Wartung

●Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir eine regelmäßige Kontrolle und Pflege.
- Bei nachlassender Förderhöhe oder Förderleistung muß der Filter mit lauwarmen Wasser gereinigt werden.
- Bei kalkhaltigen Wasser die rotierenden Teile der Pumpe in bestimmten Abständen reinigen.

GB

1. Items supplied

2. Technische gegevens

Type SPU 700 SPU 1000 SPU 1700 SPU 2200 SPU 3700
Netaansluiting 230V ~ 50Hz	230V ~ 50Hz 230V ~ 50Hz 230V ~ 50Hz
Opgenomen vermogen 13,5	W 16 W 29 W 53	W 73 W
Debiet max 700 l/h	1000 l/h 1700 l/h	2200 l/h	3700 l/h
Opvoerhoogte.	1,45 m	1,7 m	2,4 m	2,85 m	2,85 m
Indompeldiepte	3 m	3 m	3 m	3 m	3 m
Fonteinhoogte met trapfotein max 0,7 m 0,95 m	1,3 m	1,65 m	1,9 m
Wateklok max.:	ø 28 cm	ø 35 cm	ø 45 cm	ø 60 cm	ø 75 cm
Fonteinhoogte max.:	-	-	-	-	40 cm
Artikelnr.	41.724.20	41.720.60	41.724.30	41.724.40	41.724.50

3. Pomp

		SPU 700 SPU Art.Nr. 41.724.20 I-Nr. 91019 I-Nr. 91039 I-Nr. 91019 I-Nr. 91019		1000 SPU 1700 SPU 2200 SPU 3700 Art.Nr. 41.720.60 Art.Nr. 41.724.30 Art.Nr. 41.724.40 Art.Nr. 41.724.50
Pos.	Beschreibung Ersatzteilnr.	Ersatzteilnr.	Ersatzteilnr.	Ersatzteilnr.
02	Keramikscheibe	entfällt	entfällt	41.723.60.02	41.723.60.02	41.723.60.02
03	Rotor	41.724.20.01	41.720.60.06	41.724.30.01	41.724.40.01	41.724.50.01
04	Gummilager	entfällt	entfällt	41.723.60.06	41.723.60.06	41.723.60.06
05	O-Ring	41.724.20.02	41.720.60.07	41.724.30.02	41.724.30.02	41.724.50.02
06	Verschlußdeckel	41.724.20.03	41.720.61.01	41.724.30.03	41.724.30.03	41.724.50.03
07	Filtereinsatz	41.724.20.04	41.720.60.09	41.724.30.04	41.724.30.04	41.724.50.04
08	Filtergehäuse	41.724.20.05	41.720.61.02	41.724.30.05	41.724.30.05	41.724.50.05
09	Pumpenfuß	41.724.20.06	41.720.61.03	41.724.30.06	41.724.30.06	41.724.50.06
10	Speierhahn	41.723.60.09	41.723.60.09	41.723.60.09	41.723.60.09	41.724.50.07
11	Stufenfontäne	41.725.55	41.725.55	41.725.55	41.725.55	41.725.55
12	Glockenfontäne	41.725.00	41.725.00	41.725.20	41.725.20	41.725.20
13	Schaumsprudler	entfällt	entfällt	entfällt	entfällt	41.726.00
14	Reduzierung	41.724.20.07	entfällt	entfällt	entfällt	entfällt
15	Adapter	41.724.20.08	41.724.20.08	entfällt	entfällt	entfällt
