BEDIENUNGSANLEITUNG TFR 2300 EINHELL

Art.-Nr.: 36.062.10 TFR 1800

Art.-Nr.: 36.062.45 TFR 2300

Art.-Nr.: 36.062.75 TFR 3600

TFR 1800

TFR 2300

TFR 3600

D

1. Lieferumfang

1 Teichfilter mit BIOCELL Filtereinsatz
1 mehrstrahlige Stufenfontäne
1 Speieranschluß
1 1/2" Doppelnippel

2. Technische Daten

Typ TFR 1800 TFR 2300 TFR 3600
Netzanschluß 230V ~ 50Hz 230V ~ 50Hz 230V	~ 50Hz
Leistungsaufnahme 27 W 45 W 74 W
Fördermenge max. 1900 l/h 2400 l/h 3500 l/h
Förderhöhe max. 1,75m 2,3m 2,8m
Eintauchtiefe 3m 3m 3m
Fontänenhöhe mit Stufenfontäne max. 1,1m 1,55m 2,3m
Für Teichvolumen bis 5000 | 15000 | 25000 |
Art.-Nr.:	36.062.10 36.06	2.45 36.062.75

3. Pumpe

Leistungsfähige Universal-Tauchmotorpumpe für den Dauereinsatz im Gartenteich.

• Ölloser Motor
• hermetisch in Gießharz vergossener Stator
• wasserumspülter Permanent-Magnetrotor

4. BIOCELL Ansaugfilter

Der Ansaugfilter der Teichfilter arbeitet mit BIOCELL Filtereinsatz. BIOCELL ist ein spezielles Material für eine natürliche, biologische Reinigung des Wassers. Während normale, mechanische Filter nur Schmutzteilchen, wie beispielsweise Pflanzenreste, tote Insekten usw. zurückhalten können, werden bei der biologischen Filterung Schmutz und auch Trübstoffe abgebaut. Dies geschieht durch salpeterbildende Bakterien. BIOCELL, ein speziell für die biologische Filterung entwickeltes, poröses Material, bietet diesen Bakterien ideale Bedingungen für die Vermehrung. Im BIOCELL - Filter werden die giftigen, organischen Substanzen umgewandelt in natürliche Pflanzennahrung. Ein natürlicher Prozeß, der in besonderem Maße zum biologischen Gleichgewicht im Gartenteich beiträgt.

5. Sicherheitshinweise m

Ein Stromschlag kann lebensgefährlich sein, darum sind unbedingt folgende Hinweise zu beachten:

• Die Pumpe darf nur an einer ordnungsgemäßen Schutzkontaktsteckdose betrieben werden.
• Die Benutzung der Pumpe in Schwimmbecken, Gartenteichen und Springbrunnen und deren Schutzbereich ist nur zulässig, wenn die Elektroinstallation nach VDE 0700 Teil 702 und Teil 738 errichtet ist: Fehlerstromschutzschalter (FI-Schaltung) mit 30mA bzw. 10mA Fehlerstrom. Bitte fragen Sie Ihren Elektrofachmann.

Achtung! Die Pumpe darf nicht betrieben werden, wenn sich Personen im Becken aufhalten.

• Pumpen mit 3m Netzleitung sind nur für den Betrieb innerhalb von Gebäuden zulässig. Pumpen mit 10m Netzleitung mind. H05RN-F sind für den Betrieb außerhalb von Gebäuden vorgeschrieben.

- Vor jeder Wartungsarbeit den Netzstecker ziehen.

- Sollte das Pumpenkabel oder der Stecker beschädigt sein, so darf das Kabel nicht repariert werden! Die Pumpe darf nicht mehr betrieben werden.

●Die Förderung von aggressiven Flüssigkeiten sowie die Förderung von abrasiven (schmiergelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.
●Die Pumpe niemals freihängend an die Druckleitung oder an der stromführenden Leitung aufhängen, sondern an der extra dafür vorgesehenen Ringöse.
●Die Pumpe ist vor Frost zu schützen.
- Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
●Die Verwendung von Leitungsnetzen, Verlängerungs- oder Anschlußleitungen, Adaptern ohne Schutzkontakt ist nicht zulässig.

6. Inbetriebnahme

Die Inbetriebnahme muß unter Beachtung der oberen Sicherheitsvorschriften erfolgen. Stellen sie den Teichfilter auf eine waagrechte, vom Beckengrund erhöhte Fläche (verhindert übermäßige Verschmutzung durch Bodenschlamm).

Der Teichfilter darf nicht außerhalb des Wassers betrieben werden.

7. Fontänenbetrieb

Es bestehen 3 Anwendungsmöglichkeiten:

●Nur Stufenfontäne
●Stufenfontäne in Verbindung mit dem Wasserspeieranschluß für Wasserspiele
●Nur der Wasserspeieranschluß für Wasserspiele

Betrieb nur mit Stufenfontäne: (siehe Bild 1)

Beim Einbau des Teichfilters in den Teich ist darauf zu achten, daß der Fontänenkopf über den Wasserspiegel hinausragt. Wird nur die Stufenfontäne genützt müssen Sie den Absperrhahn (A) des Speieranschlusses ein viertel Drehung im Uhrzeigersinn drehen, damit dieser geschlossen wird.

Betrieb der Stufenfontäne und des Wasserspeieranschlusses: (siehe Bild 1)

Der Einbau des Teichfilters erfolgt wie oben beschrieben. Am Wasserspeieranschluß können Sie zusätzlich Wasserspiele mit einem Schlauch-Innen ∅ 9mm oder ∅ 13mm anschließen Der Speieranschluß kann durch drehen des Absperrhahnes gegen den Uhrzeigersinn geöffnet werden.

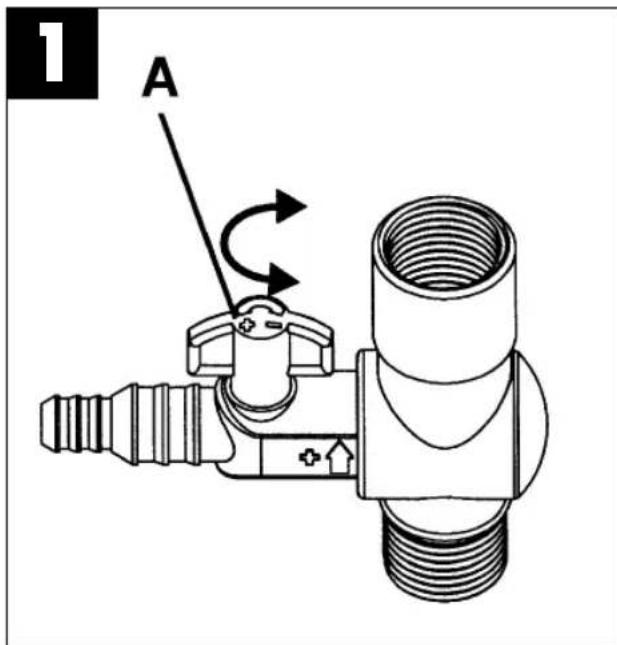

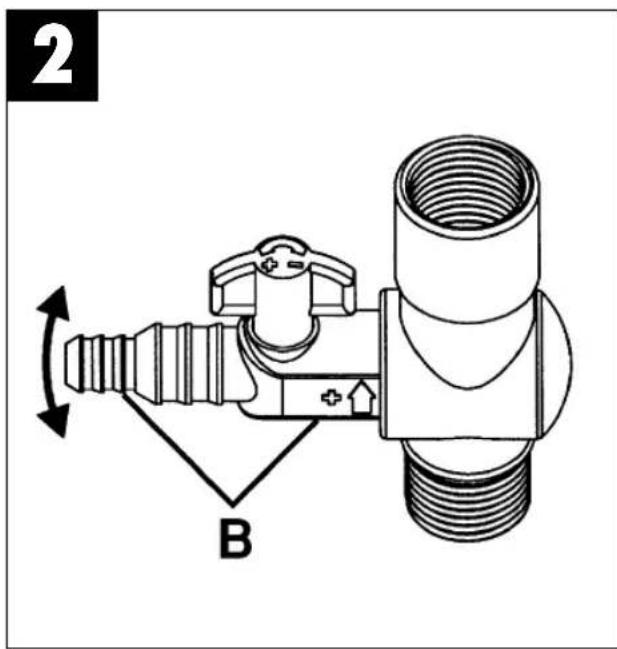

Betrieb nur mit Wasserspeieranschlusses: (siehe Bild 2)

Hierbei muß der gesamte Anschluß (B) um 90° gedreht werden. Somit fließt das gesamte Wasser über den Speieranschluß und nichts über die Fontäne.

1 A

2 B

D

8. Wartung

●Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir eine regelmäßige Kontrolle und Pflege.
- Bei kalkhaltigen Wasser die rotierenden Teile der Pumpe in bestimmten Abständen reinigen.
- Bei nachlassender Förderhöhe oder Förderleistung muß der Filter mit lauwarmen Wasser gereinigt werden.

9. Reinigung des BIOCELL-Filtereinsatzes

Bei TFR 1800:

1. Ziehen Sie den Handgriff, bis zum Anschlag, aus dem Filtergehäuse.
2. Entnehmen Sie die Pumpe aus dem Filter, indem Sie die Pumpe ein kleines Stück gegen den Uhrzeigersinn drehen.
3. Nehmen Sie den Filtergehäusedeckel ab.
4. Reinigen Sie den BIOCELL - Filter unter lauwarmen Wasser.
5. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Bei TFR 2300:

1. Drehen Sie das obere Filtergehäuse im Uhrzeigersinn (Achtung! Pumpe muß nicht ausgebaut werden!)
2. Entnehmen Sie das obere Filtergehäuse mit der Pumpe.
3. Drehen Sie anschließend den Ansaugkorb ebenfalls im Uhrzeigersinn, damit sich dieser vom unteren Filtergehäuse löst.
4. Der BIOCELL- Filter kann entnommen und gereinigt werden.
5. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Bei TFR 3600:

1. Drehen Sie das obere Filtergehäuse im Uhrzeigersinn (Achtung! Pumpe muß nicht ausgebaut werden!)
2. Entnehmen Sie das obere Filtergehäuse mit der Pumpe.
3. Drehen Sie den oberen Ansaugkorb ebenfalls im Uhrzeigersinn, damit sich dieser vom unteren Ansaugkorb löst.
4. Durch erneutes Drehen im Uhrzeigersinn können Sie den unteren Ansaugkorb vom unteren Filtergehäuse trennen.
5. Die BIOCELL-Filter können entnommen und gereinigt werden.
6. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

10. Sonderzubehör

Filtereinsatz für Teichfilter TFR 1800

1 BIOCELL-Rundfiltereinsatz für die natürliche, biologische und mechanische Reinigung des Wassers Art.-Nr.: 36.075.30

Filtereinsatz für Teichfilter TFR 2300, TFR 3600

1 BIOCELL-Rundfiltereinsatz für die natürliche, biologische und mechanische Reinigung des Wassers Art.-Nr.: 36.075.35

1. Items supplied

2. Technische gegevens

Artikelnr. 36.075.30

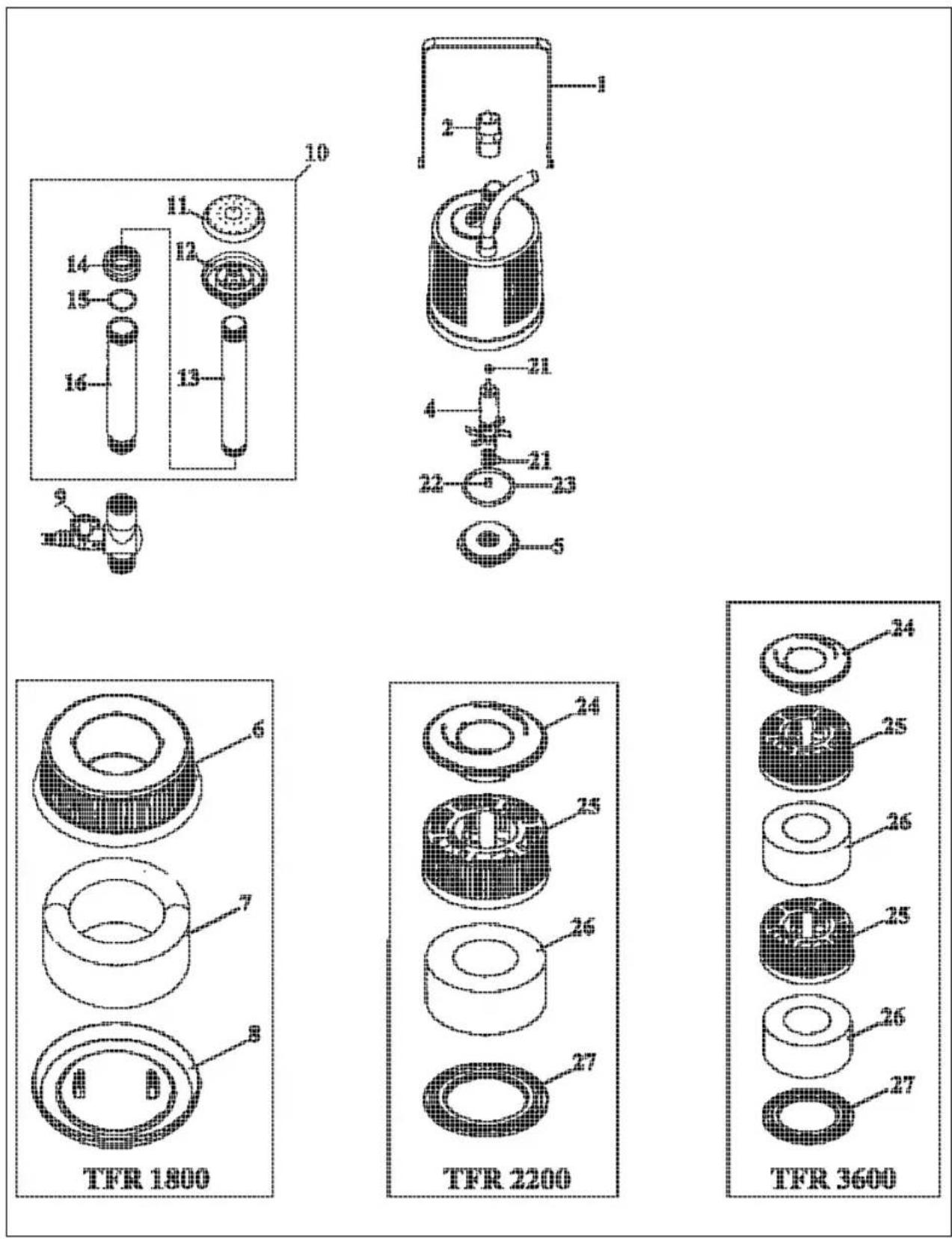

Ersatzteilzeichnung TFR 1800, TFR 2300, TFR 3600

Ersatzteillisten

	TFR 1800 TFR 2300 Art.-Nr.: 36.062.10 Art.-Nr.: 36.062.45 Art-Nr.: 36.062.75 I-Nr.: 91017 I-Nr.: 91019 I-Nr.: 91019
Pos. Beschreibung Ersatzteil-Nr. Ersatzteil-Nr. Ersatzteil-Nr.
01 Handgriff 36.062.70.01 36.062.70.01 36.062.70.01
02 Fontänenadapter	41.721.60.01
04 Rotor		41.721.70.04
05 Rotordeckel 41.721.70.03 41.721.70.03 41.723.60.07
06 Filtergehäuse 36.062.70.04 entfällt entfällt
07 Filtereinsatz	36.075.30 entfällt entfällt
08 Filtergehäusedeckel	36.062.70.06 entfällt entfällt
09 Speierhahn	41.723.60.09 41.723.60.09 41.723.60.09
10 Stufenfontäne komplett	41.725.55 41.725.55 41.725.55
11 Fontänendeckel	41.725.55.01 41.725.55.01 41.725.55.01
12 Fontänenaufsatz	41.725.55.02
13 Fontänenrohr ø 20 mm	41.725.40.06 41.725.40.06 41.725.40.06
14 Arretiermutter	41.725.55.03 41.725.55.03 41.725.55.03
15 O-Ring		41.725.55.04
16 Fontänenrohr ø 23,5 mm	41.725.55.05 41.725.55.05 41.725.55.05
21 Keramikscheibe	entfällt	entfällt 36.062.70.02
22 Gummilager	entfällt	entfällt 41.723.60.06
23 O-Ring	entfällt	entfällt 41.723.60.05
24 Filtergehäusedeckel oben	entfällt	36.062.40.01 36.062.40.01
25 Filtergehäuse entfällt 36.062.40.02 36.062.40.02
26 Filtereinsatz	entfällt	36.075.35 36.075.35
27 Filtergehäusedeckel unten	entfällt	36.062.40.03 36.062.40.03
