TFR 2300 - Vattenpump EINHELL - Gratis bruksanvisning och manual

Produkttyp	Dränkbar vattenpump för damm
Märke	Einhell
Modell	TFR 2300
Artikelnummer	36.062.45
Matningsspänning	230 V ~ 50 Hz
Effektförbrukning	45 W
Maxflöde	2400 l/h
Max tryckhöjd	2,3 m
Max nedsänkningsdjup	3 m
Max fontänhöjd (med kaskad)	1,55 m
Rekommenderad dammvolym	Upp till 15000 l
Huvudfunktioner	Dränkbar pump, biologisk filtrering BIOCELL, kaskadfontän, gargoylanslutning
Motorteknik	Oljefri motor, permanentmagnetrotor i vattenbad, statorgjutning i harts
Filtertyp	BIOCELL-filter med filterpatron för biologisk och mekanisk rengöring
Leveransinnehåll	Dammfilter med BIOCELL-patron, kaskadfontän, gargoylanslutning, dubbelnippel 1/2"
Elsäkerhet	Måste anslutas till reglementsenligt säkerhetsuttag; användning med jordfelsbrytare (30 mA) rekommenderas
Frostskydd	Skydda pumpen mot frost
Regelbundet underhåll	Rengör filtret med ljummet vatten vid prestandasänkning
Demontering av TFR 2300-filter	Vrid det övre filterhuset medurs, ta ut det med pumpen, skruva sedan loss insugningskorgen
Reservdelar tillgängliga	Rund BIOCELL-filterpatron för TFR 2300
Garanti	12 månader från inköpsdatum

Vanliga frågor - TFR 2300 EINHELL

Vad är den elektriska effekten hos pumpen Einhell TFR 2300?

Pumpen har en effektförbrukning på 45 W vid 230 V ~ 50 Hz.

Vad är maxflödet för pumpen TFR 2300?

Maxflödet är 2400 l/h.

Upp till vilken höjd kan pumpen trycka vatten?

Den maximala tryckhöjden är 2,3 m.

Vilket är det maximala tillåtna nedsänkningsdjupet?

Pumpen kan sänkas ner till 3 m djup.

Kan pumpen användas i en pool?

Användning i pooler är endast tillåten om elinstallationen är godkänd (jordfelsbrytare 30 mA). Det är förbjudet att använda pumpen om personer befinner sig i vattnet.

Hur rengör man BIOCELL-filtret?

För TFR 2300, vrid det övre filterhuset medurs, ta ut det med pumpen, skruva sedan loss insugningskorgen. Rengör BIOCELL-filtret med ljummet vatten. Återmontera i omvänd ordning.

Vad gör man om flödet minskar?

Ett minskat flöde indikerar vanligtvis ett igensatt filter. Rengör filtret med ljummet vatten. Om vattnet är kalkhaltigt, rengör även pumpens roterande delar regelbundet.

Vilka tillbehör ingår med pumpen?

Leveransen innehåller: ett dammfilter med BIOCELL-patron, en kaskadfontän, en gargoylanslutning och en dubbelnippel 1/2".

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd endast ett säkerhetsuttag. Koppla bort pumpen före allt underhåll. Använd inte pumpen om kabeln är skadad. Skydda pumpen mot frost och använd den inte för aggressiva eller slipande vätskor.

Hur ansluter man en extra vattenfunktion?

Använd gargoylanslutningen med en flexibel slang med innervidd 9 mm eller 13 mm. Öppna avstängningsventilen (A) genom att vrida moturs för att försörja vattenfunktionen.

BRUKSANVISNING TFR 2300 EINHELL

1. Leveransomfattning

1 dammfilter med BIOCELL-filterinsats
1 flerstråls-nivåfontän
1 vattensprut-anslutning
1 ^1/_2 " dubbelnippel

2. Tekniska data

Typ TFR 1800 TFR 2300 TFR 3600
Nätanslutning 230 V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz
Effektförbrukning 27 W 45 W 74 W
Transportmängd max. 1900 l/h 2400 l/h 3500 l/h
Spruthöjd max. 1,75 m 2,3 m 2,8 m
Doppningsdjup 3 m 3 m 3 m
Fontänhöjd med nivåfontän max. 1,1 m 1,55 m 2,3 m
För max. dammvolym 5000 l 15000 l 25000 l
Art.-nr.	36.062.10 36.06	2.45 36.062.75

3. Pump

Effektstark dränkbar universal-pump för kontinuerlig användning i trädgårdsdammar.

• oljefri motor
  ●stator hermetiskt ingjuten i gjutharts
  ●vattenomspolad permanent-magnetrotor

4. BIOCELL insugningsfilter

Dammfiltrens insugningsfilter arbetar med en BIOCELL-filterinsats. BIOCELL är ett speciellt material för en naturlig och biologisk rengöring av vattnet. Medan normala, mekaniska filter endast kan hindra smutspartiklar som t.ex. växtrester, döda insekter osv., leder den biologiska filtreringen till att smuts och ämnen som grumlar vattnet bryts ned. Detta sker med salpeter-bildande bakterier. BIOCELL, ett poröst material speciellt utvecklat för biologisk filtrering, har ideala förutsättningar för förökning av bakterier, och i BIOCELL-filtret omvandlas de giftiga organiska ämnena till naturlig växtnäring. En naturlig process som i hög grad bidrar till den biologiska jämvikten i trädgårdsdammen.

Strömslag kan vara livsfarliga, varför följande anvisningar tvunget skall beaktas:

• Pumpen får endast köras om den är ansluten till ett godkänt skyddsuttag.
• Det är endast tillåtet att använda pumpen i simbassänger, trädgårdsdammar och springsbrunnar samt inom deras skyddsområde om elinstallationen har genomförts enl. VDE 0700 del 702 och del 738: felströmsskyddsbrytare (FI-koppling) med 30 mA resp. 10 mA felström. Vänligen fråga din elinstallatör.

Varning! Pumpen får inte användas när personer uppehåller sig i bassängen resp. dammen.

• Pumpar med 3 m nätledning är endast tillåtna för inomhusdrift. Pumpar med 10 m nätledning min. H05RN-F är avsedda för utomhusdrift.
• Före allt slags servicearbete skall nätkontakten dras ut.
• Om pumpkabeln eller stickkontakten uppvisar skador, får kabeln inte repareras! Pumpen får inte längre användas.
• Transport av agressiva vätskor samt transport av abrasiva (slipande) ämnen skall under alla omständigheter undvikas.

S

• Låt aldrig pumpen hänga fritt i tryckledningen eller den strömförande ledningen, utan i en speciellt härför avsedd ringögla.
  ●Skydda pumpen mot frost.
• Tilltag lämpliga åtgärder så att pumpen hålls oåtkomlig för barn.
• Det är inte tillåtet att använda ledningsnät, förlängnings- eller anslutningsledningar eller adapter utan skyddskontakt.

6. Driftstart

Vid driftstart måste ovan nämnda säkerhetsföreskrifter iakttas. Ställ dammfiltret på en vågrät yta som ligger högre än den omgivande bottnen (detta förhindrar större nedsmutsning från bottenslam).

Dammfiltret får endast användas om det befinner sig i vatten.

7. Fontändrift

Det finns tre olika användningsmöjligheter:

●endast nivåfontän
- nivåfontän i kombination med vattensprutanslutning för vattenformationer
●endast vattensprut-anslutning för vattenformationer.

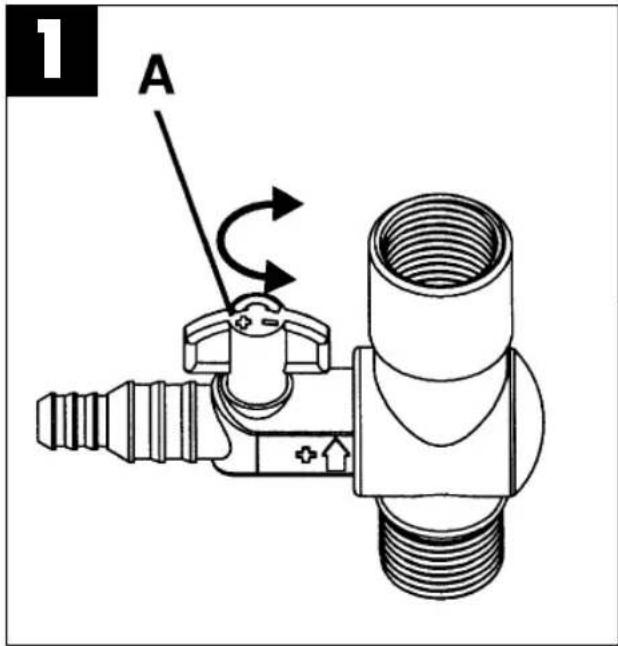

Drift endast med nivåfontän: (se bild 1)

När pumpen monteras i dammen skall det ses till att fontänhuvudet sticker upp ovanför vattenytan. Om endast nivåfontänen används, måste avstängningskranen (A) till vattensprut-anslutningen vridas ett kvarts varv i medsolsriktning, så att denna hålls stängd.

Drift med nivåfontän och vattensprut-anslutning: (se bild 1)

Montera pumpen enligt beskrivningen ovan. Vid vattensprut-anslutningen kan du ansluta extra vattenformationer med slang-innerdiameter 9 mm eller 13 mm.

Vattensprut-anslutningen kan öppnas genom att avstängningskranen vrids i motsolsriktning.

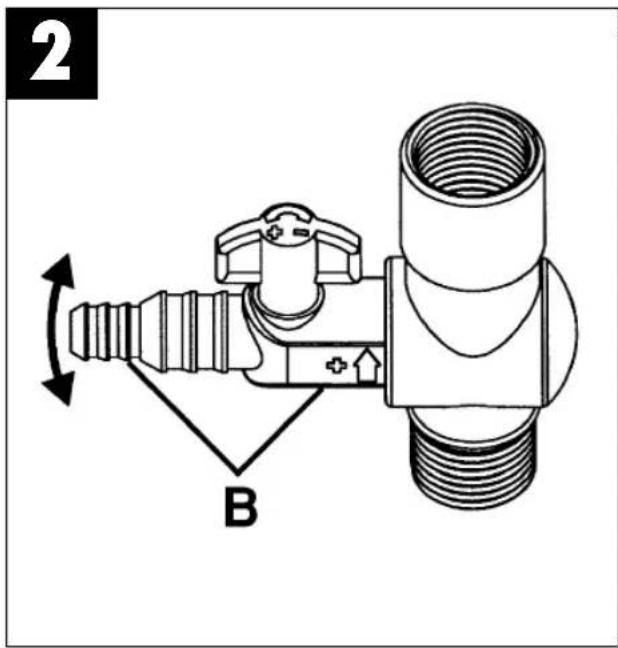

Drift endast med vattensprut-anslutning: (se bild 2)

Härvid måste den kompletta anslutningsdelen (B) vridas med 90°. Därmed flyter den totala vattenmängden via vattensprut-anslutningen och inte via fontänen.

S

8. Service

• För att erhålla lång livslängd och drift utan avbrott rekommenderar vi att kontroll och rengöring genomförs regelbundet.
• Vid kalkhaltigt vatten skall pumpens roterande delar rengöras i bestämda intervaller.
• Vid avtagande spruthöjd eller transport-prestanda måste filtret rengöras med ljummet vatten.

Filtret tas isär enligt följande: (se bild 3)

1. Tag ut pumpen ur filtret genom att vrida på pumpen en aning i motsolsriktning.
2. Filterkåpans lock kan tas av.
3. Tag ut BIOCELL-filtret för rengöring.

1. Drag handtaget ut ur filterkåpan till stopp.
2. Tag ut pumpen ur filtret genom att vrida pumpen en aning i motsols riktning.
3. Tag av filterkåpans lock.
4. Rengör BIOCELL-filtret i ljummet vatten.
5. Montera samman i omvänd ordningsföljd.

Vid TFR 2300:

1. Vrid den övre filterkåpan i medsols riktning (OBS! Pumpen skall inte demonteras!).
2. Tag bort den övre filterkåpan inkl. pump.
3. Vrid därefter insugningslådan i medsols riktning så att den lossnar från den undre filterkåpan.
4. Nu kan du ta ut och rengöra BIOCELL-filtret.
5. Montera samman i omvänd ordningsföljd.

Vid TFR 3600:

1. Vrid den övre filterkåpan i medsols riktning (OBS! Pumpen skall inte demonteras!).
2. Tag bort den övre filterkåpan inkl. pump.
3. Vrid därefter den övre insugningslådan i medsols riktning så att den lossnar från den undre insugningslådan.
4. Vrid på nytt i medsols riktning för att skilja den undre insugningslådan från den undre filterkåpan.
5. Nu kan du ta ut och rengöra BIOCELL-filtret.
6. Montera samman i omvänd ordningsföljd.

Filterinsats för dammfilter TFR 1800

1 BIOCELL-filterinsats för naturlig, biologisk rengöring av vattnet Art.-nr. 36.075.30

Filterinsats för dammfilter TFR 2300, TFR 3600

1 BIOCELL-filterinsats för naturlig, biologisk rengöring av vattnet Art.-nr. 36.075.35

Förbehåll för tekniska förändringar

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.
