| Caractéristique | Détails |
|---|---|
| Type d'outil | Agrafeuse pneumatique |
| Modèle | HiKOKI N5008AC2 |
| Pression de fonctionnement | 0.4 à 0.7 MPa |
| Capacité du magazine | 100 agrafes |
| Type d'agrafes | Agrafes de type 8 |
| Longueur des agrafes | 15 à 50 mm |
| Poids | 1.5 kg |
| Dimensions | 300 x 100 x 250 mm |
| Utilisation recommandée | Travaux de finition, assemblage de meubles, tapisserie |
| Maintenance | Lubrification régulière, nettoyage du filtre d'air |
| Sécurité | Utiliser des lunettes de protection, ne pas diriger l'outil vers soi |
| Accessoires inclus | Clé de réglage, manuel d'utilisation |
FOIRE AUX QUESTIONS - N5008AC2 HiKOKI
Téléchargez la notice de votre Agrafeuse au format PDF gratuitement ! Retrouvez votre notice N5008AC2 - HiKOKI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil N5008AC2 de la marque HiKOKI.
MODE D'EMPLOI N5008AC2 HiKOKI
English 000BookN5008AC2USlowes.indb19000BookN5008AC2USlowes.indb19 2018/03/0916:42:432018/03/0916:42:43INFORMATIONS IMPORTANTES DE SÉCURITÉ Lire et bien assimiler toutes les étiquettes de l’outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les avertissements de ce mode d’emploi avant d’utiliser ou d’entretenir cette agrafeuse. Le non respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES. La plupart des accidents résultant de l’utilisation ou de l’entretien des agrafeuses sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu’elle ne se produise, et en respectant les procédures de sécurité applicables. Les consignes de sécurité élémentaires sont données dans la section “SECURITE” du manuel et dans les sections relatives aux instructions d’utilisation et d’entretien. Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l’outil sont identifi és par les mots DANGER et AVERTISSEMENT, sur l’agrafeuse et dans ce manuel. Ne jamais utiliser cette agrafeuse pour des applications autres que celles qui sont spécifi ées dans cette manuel.
DEFINITION DES MOTS DE SIGNALISATION
DANGER indique une situation imminente dangereuse qui, si elle n’est pas évitée, entraînera la mort ou des blessures graves. AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, risque d’entraîner la mort ou des blessures graves. ATTENTION indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, risque d’entraîner des blessures légères ou modérées, ou d’endommager l’outil. REMARQUE met en relief les informations essentielles. EXPLICATION DE L’ACTION D’AGRAFAGEDE L’AGRAFEUSE HITACHI
MÉCANISME DE DÉCLENCHEMENT PAR CONTACT: Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou. Tirer tout d’abord sur la gâchette, puis appuyer le levier-poussoir contre le bois pour enfoncer le clou. Si la gâchette est maintenue tirée, un clou s’enfonce chaque fois que l’on appuie le levier-poussoir contre le bois.
Français 000BookN5008AC2USlowes.indb20000BookN5008AC2USlowes.indb20 2018/03/0916:42:432018/03/0916:42:43L’employeur doit veiller à ce que la personne qui utilise l’agrafeuse et les autres personnes dans l’aire de travail portent des lunettes de protection.
POURRAIT SE PRODUIRE UNE EXPLOSION. Ne jamais utiliser de gaz réactifs (tels que l’oxygène), de gaz combustibles ni aucun autre gaz en bouteille comme source d’alimentation de l’agrafeuse. L’utilisation de ces gaz serait dangereuse, car l’agrafeuse exploserait. Utiliser exclusivement de l’air comprimé propre, sec et régulé.
PROTECTION AVEC ÉCRANS LATÉRAUX). Quand on utilise l’agrafeuse, toujours porter des lunettes de protection avec visières latérales, et veiller à ce que les autres personnes dans la zone de travail en portent également. Les lunettes de protection devront respecter les exigences de l’ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l’avant et par le côté. Les lunettes ordinaires ne fournissent pas une protection adéquate. SECURITE CONSIGNES DE SECURITE IMPORTANTES POUR L’UTILISATION DE L’AGRAFEUSE CONSIGNES RELATIVES À UN RISQUE D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES
Généralités Afi n de réduire les risques de choc électrique, d’incendie et de blessures physiques, LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER L’OUTIL. DANGER AVERTISSEMENT
3. NE JAMAIS DIRIGER L’OUTIL VERS SOI NI VERS
QUELQU’UN D’AUTRE DANS L’AIRE DE TRAVAIL. Toujours supposer que l’agrafeuse renferme des clous. Ne jamais diriger l’agrafeuse vers soi, ni vers quelqu’un d’autre, qu’elle renferme des clous ou non. Si l’on enfonce des clous par erreur, cela risque de provoquer des blessures graves. Ne jamais s’amuser avec l’agrafeuse. L’agrafeuse est un instrument de travail. Le respecter.
D’AGRAFAGE ACCIDENTEL. Ne jamais transporter l’outil avec le doigt sur la gâchette, car on risquerait d’enfoncer accidentellement un clou et de se blesser ou de blesser quelqu’un d’autre. Toujours transporter l’agrafeuse exclusivement par sa poignée.
(1) Maintenir la zone de travail propre et bien éclairée. Les zones sombres et encombrées augmentent les risques de choc électrique, d’incendie ou blessures physiques. (2) Ne pas utiliser l’agrafeuse dans un endroit présentant un risque d’explosion, par exemple en présence de liquides infl ammables, de gaz ou de poussières combustibles. L’agrafeuse peut provoquer des étincelles susceptibles d’enfl ammer la poussière ou les vapeurs. (3) Maintenir les passants, enfants et visiteurs à l’écart pendant l’utilisation de l’agrafeuse. Toute distraction peut provoquer la perte de contrôle de l’agrafeuse.
2. Sécurité personnelle
(1) Rester sur ses gardes. Se concentrer sur la tâche et faire preuve de bon sens quand on travaille avec l’agrafeuse. Ne pas utiliser l’agrafeuse si on est fatigué, après avoir consommé des drogues ou de l’alcool, ou sous l’infl uence de médicaments. Tout moment d’inattention pendant l’utilisation de l’agrafeuse augmente le risque de blessures physiques. (2) Porter des vêtements appropriés. Ne pas porter de vêtements amples ou de bijoux. Si l’on a les cheveux longs, les maintenir sous un couvrechef. Maintenir les cheveux, vêtements et gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs augmentent le risque de blessures physiques car ils peuvent être entraînés par les pièces mobiles. (3) Éviter toute mise en marche accidentelle. Vérifi er que le commutateur est sur arrêt avant de brancher le tuyau d’air. Ne pas transporter l’agrafeuse en gardant le doigt sur le commutateur ou raccorder le tuyau d’air quand le commutateur est sur marche. (4) – Débrancher le tuyau d’air de l’agrafeuse quand on eff ectue des réglages ou l’entretien, on retire des agrafes coincés, on actionne le levier-poussoir, on ne s’en sert pas, on quitte l’aire de travail, on le laisse hors de la supervision ou du contrôle de l’opérateur, on le charge ou le décharge, on le passe à quelqu’un d’autre, on le soulève ou l’abaisse, ou on le déplace dans un autre endroit. Ne jamais essayer de retirer des agrafes coincées ou de réparer l’agrafeuse si le tuyau d’air n’est pas débranché et que les agrafeuses restants n’ont pas été retirées de l’agrafeuse. L’agrafeuse ne doit jamais rester sans surveillance car des personnes non familiarisées avec ce type d’outil pourraient la manipuler et se blesser. Ces mesures de précaution réduisent le risque de blessures physiques. (5) Ne pas trop se pencher. Conserver une bonne assise et un bon équilibre en permanence. Une bonne assise et un bon équilibre favorisent un meilleur contrôle de l’agrafeuse dans des situations inattendues. (6) Utiliser des équipements de sécurité. Utiliser un masque anti-poussière, des chaussures de sécurité antidérapantes et un casque de sécurité lorsque les conditions l’exigent. (7) – Risque de perte auditive. Porter une protection auditive. La protection auditive doit avoir un CAS (coeffi cient d’atténuation sonore) déterminé selon les règles de l’Agence américaine de la protection de l’environnement, approprié pour l’exposition au bruit. (8) Toujours porter un casque. Toujours porter un casque pour se protéger la tête contre les projectiles. (9) Ne pas attacher le tuyau ou l’agrafeuse à votre corps. Attacher le tuyau à la structure pour réduire le risque de perte d’équilibre en cas de mouvements brusques du tuyau. (10) – Enfoncer les agrafes uniquement dans une surface de travail appropriée. Ne pas enfoncer les agrafes dans d’autres agrafes. Celles-ci pourraient ricocher et blesser quelqu’un, ou provoquer une réaction inattendue de l’agrafeuse susceptible d’entraîner une blessure physique.
3. Utilisation et entretien de l’agrafeuse
(1) Utiliser des serre-joints ou tout autre moyen pratique pour maintenir la pièce sur une surface stable en toute sécurité. Maintenir la pièce à la main ou contre soi est une technique instable et peut provoquer une perte de contrôle. (2) Ne pas forcer sur l’agrafeuse. Utiliser l’agrafeuse approprié à votre usage. L’agrafeuse approprié eff ectuera la tâche en toute sécurité selon les spécifi cations pour lesquelles elle est destinée. (3) Ne pas utiliser l’agrafeuse si le commutateur ne permet pas de la mettre sur marche ou arrêt. Toute agrafeuse ne pouvant pas être contrôlée par le commutateur est dangereux et doit être réparé. Ne jamais utiliser une agrafeuse défectueuse ou qui ne fonctionne pas normalement. Si l’agrafeuse semble ne pas fonctionner comme d’habitude, qu’elle émet des bruits bizarres ou qu’elle semble défectueuse, cesser immédiatement de l’utiliser et la faire réparer par un service après-vente Hitachi agréé. (4) Débrancher le tuyau d’air de l’agrafeuse avant de procéder à des réglages, de changer des accessoires ou de la remiser. Ces mesures de sécurité préventives réduisent le risque de déclenchement accidentel de l’agrafeuse. (5) Remiser l’agrafeuse, lorsqu’elle est inutilisée, hors de portée des enfants et de toute personne non formée à son utilisation. Une agrafeuse s’avère dangereuse entre les mains de personnes non formées à son utilisation. (6) Entretenir soigneusement l’agrafeuse. Veiller à ce que l’agrafeuse soit toujours propre et graissée pour obtenir un fonctionnement optimal et en toute sécurité. (7) Contrôler tout mauvais alignement ou grippage des pièces mobiles, toute rupture de pièces et toute autre situation pouvant aff ecter le fonctionnement de l’agrafeuse. Si elle est endommagée, faire réparer l’agrafeuse avant toute nouvelle utilisation. En raison de la pression d’air élevée à l’intérieur de l’agrafeuse, les fi ssures en surface sont dangereuses. Pour éviter tout risque, ne pas faire tomber l’agrafeuse ni la heurter contre des surfaces dures ; et ne pas la rayer ni y graver d’inscriptions. De nombreux accidents sont provoqués par des agrafeuses mal entretenues. Il y a un risque d’éclatement si l’agrafeuse est endommagée. (8) Ne pas utiliser une agrafeuse en mauvais état de marche. Des étiquettes et une séparation physique doivent être utilisées pour contrôle. (9) Utiliser exclusivement des accessoires fournis ou recommandés par Hitachi pour cette agrafeuse spécifi que. L’utilisation d’un accessoire non destiné à cette agrafeuse spécifi que augmente le risque de blessures physiques. (10) Utiliser exclusivement les clous mentionnés dans la section Accessoires du présent manuel. Les agrafeuses non recommandés par Hitachi en vue d’une utilisation avec cette agrafeuse augmentent le risque de blessures physiques ou peuvent endommager l’agrafeuse.
(1) L’entretien de cet outil doit être confi é exclusivement au personnel d’entretien qualifi é. (2) Pour les réparations, utiliser exclusivement des pièces de rechange identiques. Utiliser exclusivement des pièces agréées. (3) Utiliser exclusivement la graisse fournie avec l’agrafeuse ou recommandée par Hitachi.
5. Alimentation d’air
(1) Ne jamais raccorder l’agrafeuse à une source d’alimentation qui risque de dépasser 200 psi (13.7 bars 14 kgf/cm
) si une défaillance du régulateur se produit. Une pression excessive à l’intérieur de l’agrafeuse peut provoquer son éclatement, un fonctionnement anormal, la panne de l’agrafeuse ou des blessures physiques graves. NE PAS DÉPASSER 120 psi (8.3 bars 8.5 kgf/cm
Utiliser exclusivement de l’air comprimé propre, sec et régulé à la pression nominale ou dans la plage de pression nominale indiquée sur l’agrafeuse. Toujours vérifi er, avant d’utiliser l’agrafeuse, que l’alimentation d’air a été ajustée en fonction de la pression d’air nominale ou dans la plage de pression d’air nominale stipulée.
Français 000BookN5008AC2USlowes.indb23000BookN5008AC2USlowes.indb23 2018/03/0916:42:432018/03/0916:42:43SECURITE — suite AVERTISSEMENT (2) Ne jamais utiliser de gaz réactifs (tels que l’oxygène), de dioxyde de carbone, de gaz combustibles ou tout autre gaz en bouteille comme source d’alimentation de l’agrafeuse. L’utilisation de ces gaz pourrait provoquer une explosion et causer de graves blessures physiques.
(1) Faire attention aux doubles activations et aux coups par l’agrafeuse suite au retour brutal (« rappel »). Après avoir enfoncé une agrafe, l’agrafeuse peut eff ectuer un rappel causant son éloignement de la surface de travail. Pour réduire le risque de blessure, toujours gérer le rappel en :
1) maintenant toujours le contrôle de l’agrafeuse.
2) laissant le rappel éloigner l’agrafeuse de la
3) ne résistant pas au rappel de sorte que l’agrafeuse
sera refoulée contre la surface de travail. Dans
« MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT », si on laisse le levier-poussoir entrer de nouveau en contact avec la surface de travail avant de relâcher la gâchette, un agrafage imprévu se produira. Afi n d’éviter ces doubles activations indésirables,
Fonctionnement intermittent (déclenchement par gâchette)
Tirer sur la gâchette rapidement et fermement.
Fonctionnement continu (déclenchement par levier-poussoir)
Ne pas appuyer l’agrafeuse trop fort contre le bois.
Eloigner l’agrafeuse du bois car elle eff ectue un rappel après l’agrafage.
4) éloignant le visage et les parties du corps de
l’agrafeuse. (2) Ne jamais utiliser de coupleur NON dégageant sur l’agrafeuse. Si l’on utilise un coupleur non dégageant sur l’agrafeuse, celui-là risque de rester chargé d’air après le débranchement et, par conséquent, d’enfoncer une agrafe même après avoir été débranché. L’agrafeuse et le tuyau d’air doivent avoir un coupleur de tuyau de façon à ce que toute la pression soit évacuée de l’agrafeuse quand on débranche le joint de couplage. (3) Vérifi er le levier-poussoir avant l’utilisation. S’assurer que le levier-poussoir fonctionne correctement, et qu’il ne soit pas inutilisable, déconnecté, ou modifi é. (Le levier-poussoir est parfois appelé "sécurité".) Ne jamais utiliser l’agrafeuse si le levier-poussoir ne fonctionne pas correctement. Une agrafe pourrait s’enfoncer accidentellement. Ne pas modifi er ou retirer le levier- poussoir, car sinon il pourrait devenir inutilisable. (4) Veiller à ce que toutes les vis et les couvercles soient en place et bien serrés. Veiller à ce que les vis et les couvercles soient solidement fi xés. Les vérifi er périodiquement. Ne jamais utiliser l’agrafeuse si des pièces sont manquantes ou sont endommagées. (5) Ne pas charger d’agrafes si la gâchette ou le levier-poussoir sont enfoncés. Quand on charge des agrafes dans l’agrafeuse ou qu’on raccorde le tuyau d’air,
1) ne pas appuyer sur la gâchette;
2) ne pas actionner le levier-poussoir; et
3) diriger l’agrafeuse vers le bas.
(6) Éloigner les mains et le corps de la tête d’agrafage pendant l’utilisation. Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête d’agrafage. Il y a un risque de blessure grave si les agrafes sont déviées par la pièce ou qu’elles sont déportées au-delà du point d’entrée. (7) Quand on travaille près du bord d’une pièce ou à un angle prononcé, ou quand on enfonce des agrafes dans une pièce fi ne, prendre soin de minimiser le déchiquetage, le fractionnement ou l’éclatement, ou le vol libre, le ricochet ou le perçage des agrafes, pouvant provoquer des blessures. (8) Ne jamais enfoncer de clous des deux côtés d’un mur en même temps. Les clous pourraient traverser le mur et blesser quelqu’un de l’autre côté. (9) Redoubler de précaution quand on agrafe dans des murs existants ou d’autres zones mortes pour prévenir le contact avec des objets cachés ou des personnes de l’autre côté (par ex., câbles, tuyaux).
Français 000BookN5008AC2USlowes.indb24000BookN5008AC2USlowes.indb24 2018/03/0916:42:442018/03/0916:42:44(10) Vérifi er s’il y a des fi ls sous tension. Pour éviter tout risque d’électrocution grave, vérifi er s’il y a des fi ls sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s’assurer qu’il n’y a pas de fi ls sous tension. (11) Ne pas lever, tirer ou abaisser l’agrafeuse par le tuyau. (12) Ne pas débrancher le tuyau d’air de l’agrafeuse avec le doigt sur la gâchette. Le pourrait se déclencher lorsque l’alimentation d’air sera à nouveau raccordée. (13) Manipuler l’agrafeuse correctement. Utiliser l’agrafeuse en suivant les instructions du manuel. Ne jamais permettre que l’agrafeuse soit utilisée par des enfants, des personnes nonfamiliarisées avec son fonctionnement ou du personnel non autorisé. (14) Ne jamais utiliser l’agrafeuse pour des applications autres que celles spécifi ées dans le présent manuel. (15) Ne jamais modifi er ni altérer une agrafeuse. Cela pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques. SECURITE — suite AVERTISSEMENT RESPONSABILITÉS DE L’EMPLOYEUR, DU PROPRIÉTAIRE DE L’OUTIL ET DE L’OPÉR ATEUR D E L’OUTI L
1. Veiller à ce que ce MANUEL reste à la disposition
des personnes qui doivent utiliser ou entretenir l’agrafeuse.
2. Former l’opérateur à l’utilisation sécuritaire de
l’agrafeuse comme décrit dans ce MANUEL.
3. Veiller à ce que seules les personnes qui ont lu et
compris ce MANUEL utilisent l’agrafeuse.
4. Veiller à ce que les agrafeuses soient utilisées
exclusivement lorsque les opérateurs et les autres personnes présentes dans l’aire de travail portent des LUNETTES DE PROTECTION et un autre équipement de protection individuelle approprié comme une PROTECTION POUR LA TÊTE, LES OREILLES ET LES PIEDS.
5. Obliger les opérateurs et les autres personnes
présentes dans l’aire de travail à porter des LUNETTES DE PROTECTION.
6. Veiller à ce que les agrafeuses soient conservées en
bon état de marche comme décrit dans ce MANUEL.
7. Entretenir les agrafeuses correctement.
8. Veiller à ce que seul le personnel qualifi é répare les
9. Veiller à ce que les agrafeuses qui ont besoin d’être
réparées soient retirées du service et que des étiquettes et une séparation physique soient utilisées comme moyen de contrôle.
Français 000BookN5008AC2USlowes.indb25000BookN5008AC2USlowes.indb25 2018/03/0916:42:442018/03/0916:42:44UTILISATION REMARQUE: Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser l’agrafeuse en toute sécurité. Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diff èrent de ceux de votre agrafeuse.

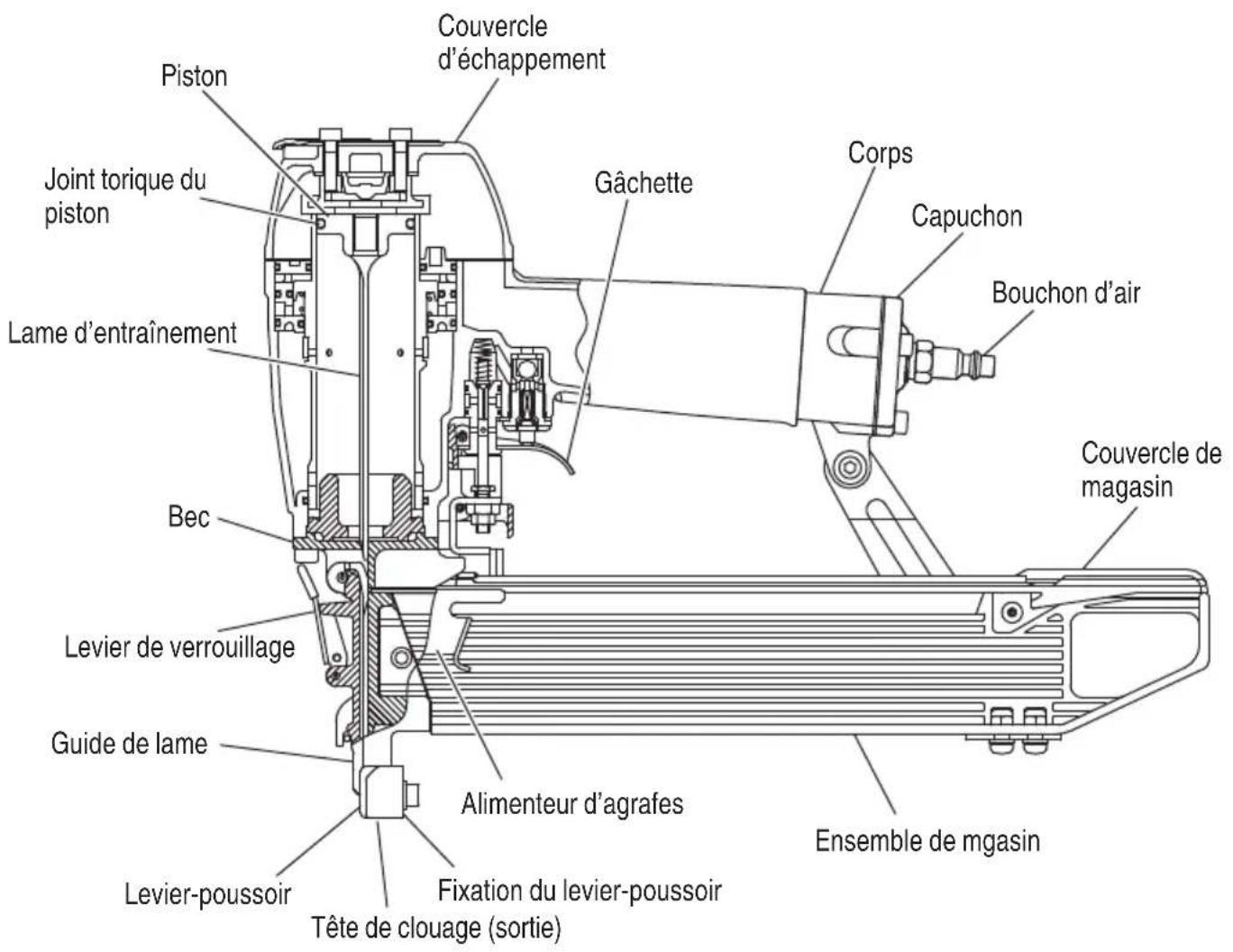

Joint torique du piston Piston Bec Lame d’entraînement Levier de verrouillage Guide de lame Levier-poussoir Alimenteur d’agrafes Fixation du levier-poussoir Ensemble de mgasin Couvercle de magasin Bouchon d’air Capuchon Corps Gâchette Couvercle d’échappement Tête de clouage (sortie)
Dimensions Longueur × Hauteur × Largeur 14-3/8” × 10-5/32” × 3” (365 mm × 258 mm × 76 mm) Poids 4.4 lbs. (2.0 kg) Contenance d’agrafes 150 Staples Consommation d’air .040 ft
/cycle à 100 psi (1.1 ltr/cycle à 6.9 bar) (1.1 ltr/cycle à 7 kgf/cm

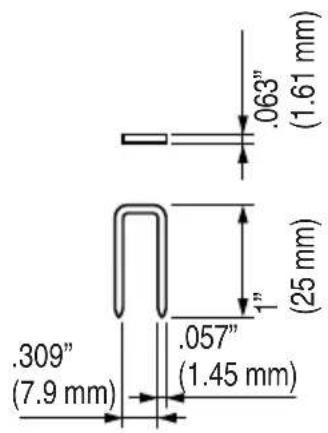

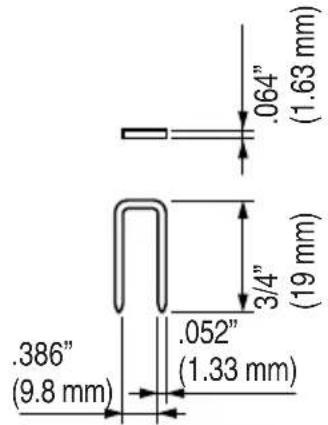

Bien utiliser exclusivement les agrafes HITACHI d’origine avec le N5008AC2, N5010A. L’utilisation d’autres agrafes risque de provoquer un mauvais fonctionnement de l’outil et/ou une rupture des agrafes, et d’entraîner des blessures. Seuls les agrafes indiquées dans le tableau ci-dessous pourront être utilisées avec ce agrafeuse. Dimensions des agrafes pour N5008AC2 Agrafe de Calibre 16 Couronne 7/16” Min. Max. .063” (1.61 mm)
Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures. ACCESSOIRES STANDARD
... vendus séparément
Mécanisme de déclenchement par contact (activation par band) (Code No. 876762)
Huile de machine pneumatique Alimenteur d’huile 1 oz (30 cc) (Code No. 877153) Alimenteur d’huile 4 oz (120 cc) (Code No. 874042) Alimenteur d’huile 1 quart (1 l) (Code No. 876212) REMARQUE: Les accessoires sont sujets à modifi cation sans préavis et sans aucune obligation de la part de HITACHI. APPLICATIONS
Travaux de construction tels que revêtements muraux, panneaux de toit, supports de revêtement de sol.
Constructions de résidences mobiles et modulaires.
Fabrication de boîtes en bois et de palettes perdues.
Lire la section intitulée “SECURITE” (pages 21 – 25). Bien vérifi er les points suivants avant de travailler.
Pas de gaz ou liquides infl ammables, ni aucun autre objet infl ammable sur le chantier.
Evacuer les enfants et les personnes non autorisées de l’aire de travail.
NE JAMAIS utiliser de gaz réactifs ni aucun autre gaz en bouteille. Il pourrait se produire une explosion. AVERTISSEMENT
Ne jamais raccorder l’agrafeuse à une pression qui risque de dépasser 200 psi (13.7 bars 14 kgf/cm
) si une défaillance du régulateur se produit.
Ne jamais utiliser de coupleur non dégageant sur l’agrafeuse.
Utiliser exclusivement de l’air comprimé propre, sec et régulé avec cette agrafeuse.
Les compresseurs d’air utilisés pour alimenter l’air comprimé à l’agrafeuse devront respecter les exigences ANSI B19.3 “Normes de sécurité pour les compresseurs des industries de transformation”.
L’humidité ou l’huile dans le compresseur d’air peuvent accélérer l’usure et la corrosion de l’agrafeuse. Purger tous les jours.

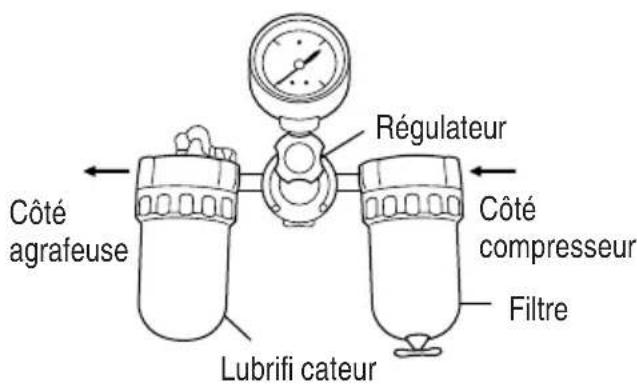

2. Filtre-régulateur-lubrifi cateur
Utiliser un régulateur d’une pression comprise entre 0 – 120 psi (0 – 8.3 bars 0 – 8.5 kgf/cm
Les unités fi ltre-régulateur-lubrifi cateur procureront les conditions optimales de l’agrafeuse et accroîtront sa durée de service. Toujours les utiliser. Filtre .............Le fi ltre enlève l’humidité et la saleté mélangées à l’air comprimé. Purger tous les jours, sauf si l’outil possède une purge automatique. Nettoyer régulièrement le fi ltre. Régulateur ....Le régulateur contrôle la pression de fonctionnement afi n d’assurer la sécurité de l’agrafeuse. Inspecter le régulateur avant le travail pour s’assurer qu’il fonctionne correctement. Inspecter ......Le lubrifi cateur alimente de l’huile vaporisée à l’agrafeuse. Inspecter le lubrifi cateur avant le travail pour s’assurer que l’alimentation d’huile est adéquate. Utiliser une huile de machine pneumatique Hitachi.
Français 000BookN5008AC2USlowes.indb28000BookN5008AC2USlowes.indb28 2018/03/0916:42:452018/03/0916:42:45GRAISSAGE Il est essentiel que l’agrafeuse soit graissée correctement. Si l’agrafeuse est mal graissée, elle ne fonctionnera pas correctement et les pièces s’useront prématurément.
Utiliser une huile de machine Hitachi. Ne pas utiliser d’huile détergente ni d’additifs. Ces lubrifi ants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement de l’agrafeuse.
Toujours utiliser des unités fi ltre-régulateur- lubrifi cateur. Veiller à ce que le régulateur soit toujours plein d’huile de machine pneumatique Hitachi.
Si l’on ne possède pas de lubrifi cateur, mettre 5 à 10 gouttes d’huile de machine pneumatique Hitachi dans le bouchon d’air de l’agrafeuse deux fois par jour.
Ne pas ranger l’agrafeuse dans un environnement froid. La laisser dans un endroit chaud jusqu’à ce que l’on soit prêt à travailler.
Si l’agrafeuse est déjà froide, l’amener dans un endroit chaud et la laisser réchauff er avant de l’utiliser.
Réduire la pression d’air à 64 psi (4.4 bars 4.5 kgf/cm
Sortir tous les agrafes de l’agrafeuse.
Raccorder le tuyau d’air et faire un essai d’agrafage (agrafage à blanc). La pression d’air inférieure sera suffi sante pour l’agrafage à blanc. Les opérations à vitesse lente ont tendance à chauff er les pièces mobiles. ATTENTION
Ne pas faire un essai d’agrafage à blanc à haute pression.
Les opérateurs et les autres personnes dans l’aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.
Les lunettes ordinaires ne fournissent pas une protection adéquate. Côté compresseur Côté agrafeuse Filtre Lubrifi cateur Régulateur
Les tuyaux d'alimentation d’air comprimé doivent avoir une pression de travail minimum égale ou supérieure à la pression de la source d'alimentation si une défaillance du régulateur se produit, ou égale ou supérieure à 150 psi (10.4 bar 10.6 kgf/cm
), à savoir la plus élevée.
4. Consommation d’air
Sélectionner la taille du compresseur en se reportant au tableau de consommation d’air et aux formules de taille du compresseur. Tableau de consommation d’air Pression de fonctionnement psi (bar) (kgf/cm
(6.9) (7) Consommation d’air
(1.1) Formules de taille du compresseur d’air Quantité d’air requise =nombre d’agrafes × agrafes moyennes enfoncées par minute par l’agrafeuse × consommation d’air à une pression donnée × facteur de sécurité (toujours 1.2) Exemple: 3 agrafeuses (N5010A) fonctionnant à 100 psi et enfonçant 30 agrafes par minute Quantité d’air requise =3 × 30 × .039 (1.1) × 1.2 =4.2 CFM (ft
/min) (119 l/min) Eff ectuer le calcul ci-dessus pour obtenir un compresseur fournissant les 4.2 CFM d’air nécessaires.

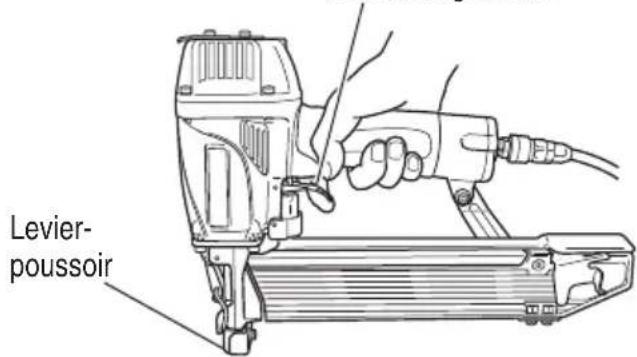

L’AGRAFEUSE NE DOIT PAS FONCTIONNER. Tirer sur la gâchette Levier- poussoir (3) Le doigt étant retiré de la gâchette, actionner le levier-poussoir contre la pièce.
Ne pas tirer sur la gâchette Actionner le levier-poussoir (4) Sans toucher la gâchette, actionner le levier- poussoir contre la pièce. Tirer sur la gâchette.
L’AGRAFEUSE DOIT FONCTIONNER. (5) L’agrafeuse ne touchant plus la pièce, tirer sur la gâchette. Actionner le levier-poussoir contre la pièce.
L’AGRAFEUSE DOIT FONCTIONNER. (6) Si l’on ne remarque aucun fonctionnement anormal, on pourra mettre des agrafes dans l’agrafeuse. Enfoncer les agrafes dans un matériau du même type que celui du travail proprement dit.
Ne jamais utiliser l’agrafeuse si le levier- poussoir ne fonctionne pas correctement. Avant de commencer le travail proprement dit, faire un essai d’agrafage en vérifi ant les points ci-dessous. Eff ectuer les essais dans l’ordre indiqué. S'il se produit un fonctionnement anormal, cesser immédiatement d'utiliser l’agrafeuse et contacter un service après-vente agréé Hitachi. (1) DEBRANCHER LE TUYAU D’AIR D’AGRAFAGE. SORTIR TOUS LES AGRAFES D’AGRAFAGE.

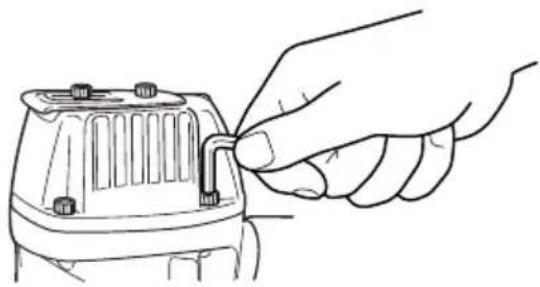

TOUTES LES VIS DOIVENT ETRE SERREES A FOND. Si certaines vis sont relâchées, les revisser.
DOIVENT FONCTIONNER AVEC SOUPLESSE. Gâchette Levier- poussoir Ne pas raccorder le tuyau d’air (2) Régler la pression d’air sur 70 psi (4.9 bars 5 kgf/
Raccorder le tuyau d’air. Ne pas mettre d’agrafes dans l’agrafeuse.

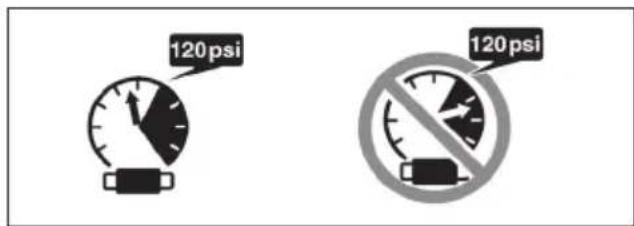

Ne pas dépasser 120 psi (8.3 bars
Régler la pression d’air à la pression de travail recommandée de 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/
) en fonction de la longueur des agrafes et de la dureté du matériau. La pression d’air correcte est la pression la plus basse capable d’eff ectuer le travail. L’utilisation d’une pression d’air supérieure à la pression nécessaire fatiguera inutilement l’agrafeuse.

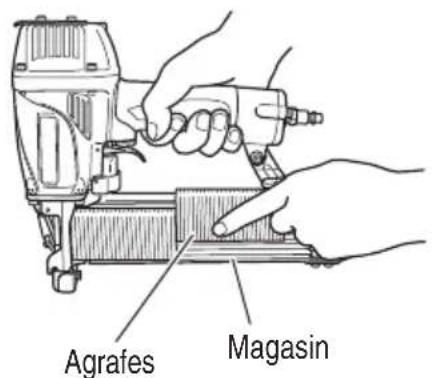

Lors du chargement des agrafes dans l’agrafeuse,
1) ne pas tirer sur la gâchette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger l’agrafeuse vers le bas.

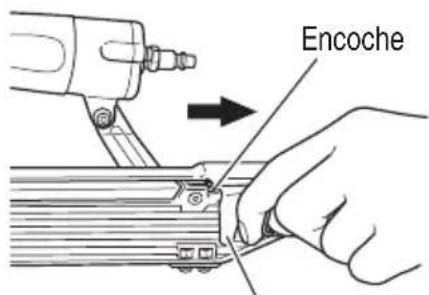

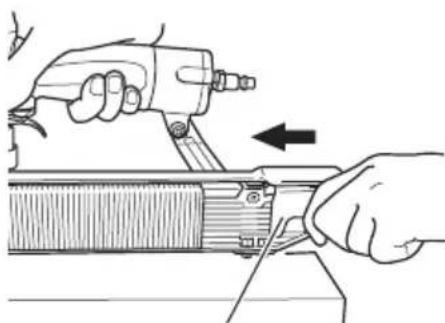

(1) Tirer l’alimenteur d’agrafes vers l’arrière et le fi xer solidement à une encoche du magasin. Encoche Alimenteur d’agrafes (2) Placer la bande d’agrafes sur le magasin. Vérifi er que la bande d’agrafes glisse en douceur sur le magasin. Agrafes Magasin (3) Tirer l’alimenteur d’agrafes vers l’arrière. Ensuite, le détacher de l’encoche du magasin et ramener doucement l’agrafe en arrière comme si elle subissait une poussée douce, en évitant tout impact. Alimenteur d’agrafes L’agrafeuse est maintenant prête à fonctionner. ATTENTION Si l’on relâche l’alimenteur d’agrafes subitement, il risque de revenir brusquement, ce qui pourrait déformer et/ou éparpiller les agrafes, et qui fi nirait par coincer les agrafes. Bien ramener l’alimenteur d’agrafes en arrière en évitant absolument tout impact.
Les opérateurs et les autres personnes dans l’aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1. Les lunettes ordinaires ne fournissent pas une protection adéquate.
2) on quitte l’aire de travail;
3) on le soulève ou l’abaisse, ou on le
déplace dans un autre endroit;
4) on le passe à quelqu’un d’autre;
5) on eff ectue tout entretien ou réparation ;

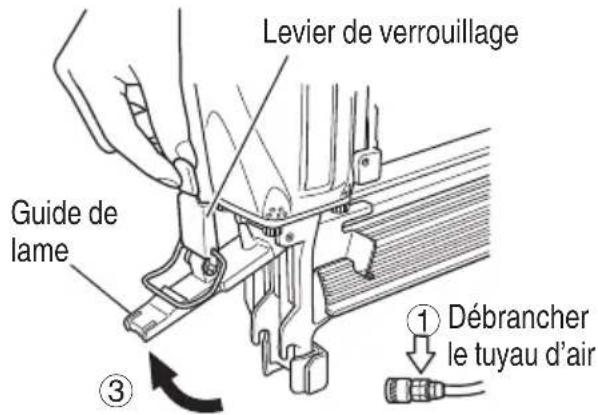

6) on retire les agrafes bloquées;
7) l’agrafeuse n’est pas sous la supervision
ou le contrôle de l’opérateur;
8) on retire les agrafes du chargeur; et
9) on règle la profondeur d’agrafage;
Cette agrafeuse Hitachi possède un MÉCANISME
DE DÉCLENCHEMENT PAR CONTACT STANDARD
(activation par band). Il existe un lot de MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION (CLOUAGE SIMPLE) dont le numéro de pièce de commande est 876762. On utilisera LE MÉCANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD (activation par band) pour eff ectuer un clouage rapide, et en respectant la “méthode d’utilisation” ci-dessous.
METHODES D’UTILISATION
L’agrafeuse est équipée d’un levier-poussoir et elle ne fonctionne pas tant que le levier-poussoir n’est pas enfoncé (position supérieure). Il y a deux façons d’enfoncer des agrafes avec l’agrafeuse. Ces deux méthodes sont :
1. Fonctionnement intermittent
(déclenchement par gâchette) :
2. Fonctionnement continu
(déclenchement par levier-poussoir) : (1) Fonctionnement intermittent (déclenchement par gâchette)

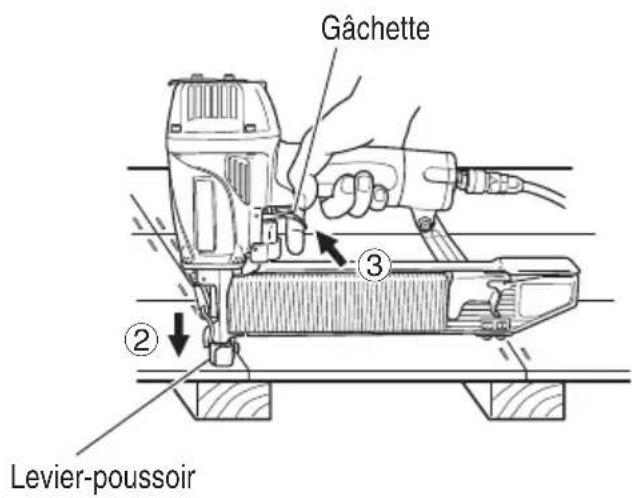

Placer l’orifi ce de sortie des agrafes sur la pièce en enlevant le doigt de la gâchette.
Actionner fermement le levier-poussoir jusqu’à ce qu’il soit complètement enfoncé.
Tirer sur la gâchette pour enfoncer une agrafe.
Retirer le doigt de la gâchette. Pour enfoncer une autre agrafe, déplacer agrafes sur la pièce, et recommencer. AVERTISSEMENT
Seules les personnes qui ont lu et compris ce MANUEL doivent utiliser l’agrafeuse.
NE JAMAIS diriger l’outil vers soi ni vers quelqu’un d’autre dans l’aire de travail.
Maintenir les doigts ÉLOIGNÉS de la gâchette quand on n’enfonce pas d’agrafes pour éviter un agrafage accidentel.
Connaître et comprendre le système de gâchette utilisé. Lire et bien assimiler la “METHODES D’UTILISATION” ci-dessous.
Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête d’agrafage lors de l’utilisation.
Ne pas enfoncer d’agrafes sur d’autres agrafes; les agrafes pourraient ricocher et blesser quelqu’un.
Ne pas actionner l’agrafeuse à moins qu’il ne soit placé fermement contre la pièce de travail.
Pour éviter tout risque de déclenchement double ou toute éjection inadvertante d'une agrafe de à un bondissement de l'agrafeuse,
1) ne pas appuyer l'agrafeuse trop fort
2) éloigner complètement l'agrafeuse de la
pièce avec le rappel ;
3) relâcher la gâchette rapidement lorsqu’on
eff ectue un clouage par gâchette.
Quand on travaille près du bord d’une pièce ou à un angle prononcé, ou quand on enfonce des agrafes dans une pièce fi ne, prendre soin de minimiser le déchiquetage, le fractionnement ou l’éclatement, ou le vol libre, le ricochet ou le perçage des agrafes, pouvant provoquer des blessures.
Ne jamais enfoncer d’agrafes des deux côtés d’un mur en même temps. Les agrafes pourraient traverser le mur et blesser quelqu’un de l’autre côté.
Ne jamais utiliser l’agrafeuse si elle est défectueuse ou qu’elle ne fonctionne pas normalement.
Ne pas se servir de l’agrafeuse comme d’un marteau.
(2) Fonctionnement continu (déclenchement par levier- poussoir) AVERTISSEMENT
Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d’un rappel.
1) Ne pas appuyer trop fort l’agrafeuse
contre la pièce à usiner.
2) Éloigner l’agrafeuse de la pièce à
usiner, car elle eff ectue un rappel après l’agrafage.

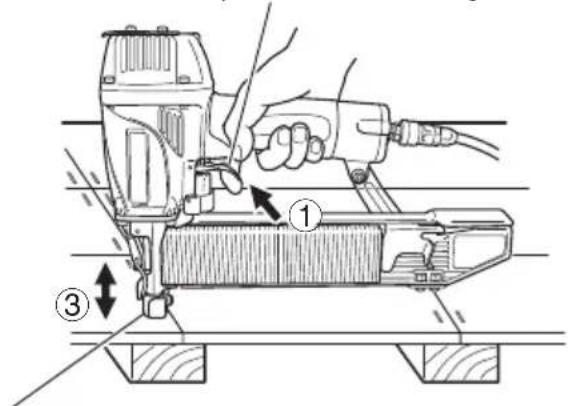

Tirer sur la gâchette en retirant l’agrafeuse de la pièce.

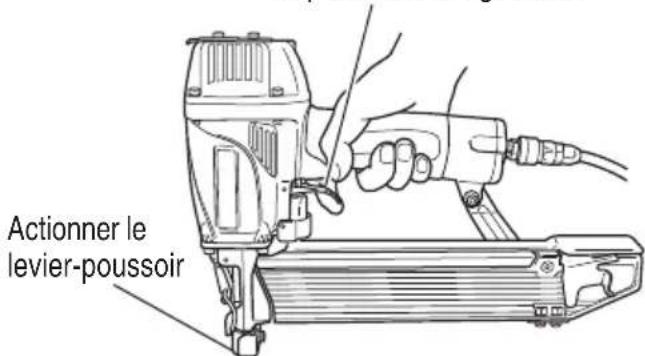

Actionner le levier-poussoir contre la pièce pour enfoncer une agrafe.
Déplacer l’agrafeuse le long de la pièce en lui faisant faire des bonds. Chaque pression du levier-poussoir enfonce une agrafe. Dès que le nombre d’agrafes voulu est enfoncé, retirer le doigt de la gâchette. Levier-poussoir Au préalable, tirer sur la gâchette
Ne pas mettre le doigt sur la gâchette sauf pendant une opération de agrafage, car un contact accidentel du levier-poussoir sur l’opérateur ou sur les personnes alentour pourrait entraîner des blessures graves.
Ne pas approcher les mains ni le corps de la section de sortie des agrafes. L’agrafeuse avec mécanisme de déclenchement par contact risque de faire un bond après avoir enfoncé une agrafe, ce qui pourrait enfoncer une autre agrafe et provoquer des blessures.
Certains types d’agrafes chargées peuvent s’éjecter de la buse pendant une opération d’agrafage. Faire attention ! On utilisera LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION (CLOUAGE SIMPLE) pour eff ectuer un clouage précis et en respectant la “méthode de fonctionnement” ci-dessous. Appuyer tout d’abord sur le levier-poussoir (position “haut”) à l’endroit où l’on veut enfoncer l’agrafe, puis tirer sur la gâchette. Après avoir enfoncé chaque agrafe, relâcher complètement la gâchette et relever l’outil de la surface de travail. Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION réduit les risques de blessures pour l’opérateur et les personnes qui se trouvent dans l’aire de travail. En eff et, il risque moins d’enfoncer accidentellement une agrafe si l’on garde le doigt sur la gâchette et qu’on appuie accidentellement le levier-poussoir contre soi ou contre une autre personne. Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION réduit également la vitesse de clouage par rapport au mécanisme de déclenchement par contact standard. REMARQUE:
sont tous deux parfaitement sûrs s’ils sont utilisés conformément aux avertissements et aux instructions.
Toujours manier les agrafes et le paquet avec précaution. Si les agrafes tombent, la colle d’assemblage risque de se briser.
1) débrancher le tuyau d’air de l’agrafeuse ;
2) sortir toutes les agrafes de l’agrafeuse ;
Français 000BookN5008AC2USlowes.indb33000BookN5008AC2USlowes.indb33 2018/03/0916:42:462018/03/0916:42:463) mettre 5 ou 10 gouttes d’huile de machine pneumatique Hitachi dans le bouchon d’air de l’agrafeuse ; et
4) ouvrir le robinet de purge du réservoir du
compresseur d’air pour purger toute l’humidité.

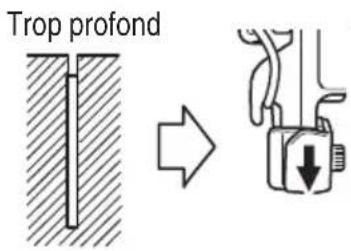

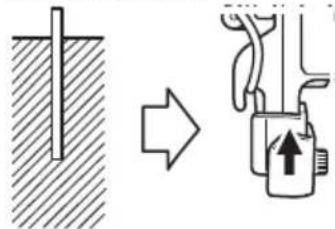

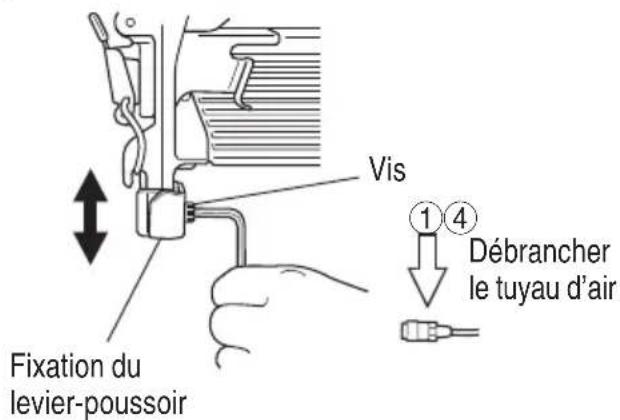

Lors de l’ajustement de l’ajusteur, s’assurer de retirer son doigt de la gâchette et de débrancher le tuyau d’air de l’agrafeuse. Pour que les agrafes s’enfoncent toutes à la même profondeur, s’assurer que:
1) la pression d’air de l’agrafeuse reste constante (le
régulateur est installé et il fonctionne normalement),
2) l’agrafeuse est toujours maintenue fermement contre
la pièce. Si les agrafes sont enfoncées trop loin ou pas assez dans la pièce, régler l’agrafage dans l’ordre suivant.
Fixation du levier-poussoir Vis
Pour régler la profondeur de clouage, desserrer la vis de fi xation du levier-poussoir. Si l’agrafe doit être clouée profondément, régler le levier-poussoir sur «bas», et si elle doit être clouée peu profondément, régler le levier-poussoir sur «haut». Trop profond Pas assez profond
Serre la vis pour fi xer le levier-poussoir une fois la position d’agrafage d’essai adéquate atteinte.
Brancher le tuyau d’air.
TOUJOURS PORTER DES LUNETTES DE
PROTECTION. Eff ectuer un essai d’agrafage.
Sélectionner la position du levier-poussoir qui convient.
Si l’on ne se sert pas de l’agrafeuse pendant un certain temps, enduire ses pièces en acier d’une mince couche de graisse pour éviter toute corrosion.
Ne pas remiser l’agrafeuse dans un environnement froid. La laisser dans un endroit chaud.
Lorsqu’on ne se sert pas de l’agrafeuse, la remiser dans un endroit chaud et sec. La ranger hors de portée des enfants.

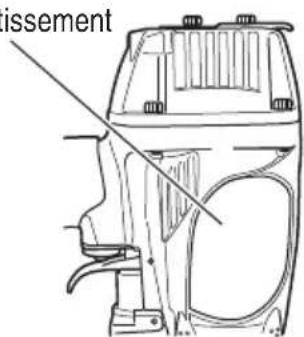

3. ETIQUETTE D’AVERTISSEMENT
Ne pas utiliser l’agrafeuse si l’ÉTIQUETTE D’AVERTISSEMENT manque ou est endommagée. Se procurer une nouvelle ETIQUETTE D’AVERTISSEMENT auprès d’un service après- vente Hitachi agréé. Etiquette d'avertissement
4. Tableau d’entretien (Page 36)
5. Guide de dépannage de l’opérateur (Page 37)
6. Liste des pièces de rechange
Débrancher le tuyau d’air et sortir toures les agrafes de l’agrafeuse quand :
1) on entretient ou on inspecte l’agrafeuse ;
2) on retire des agrafes coincées.

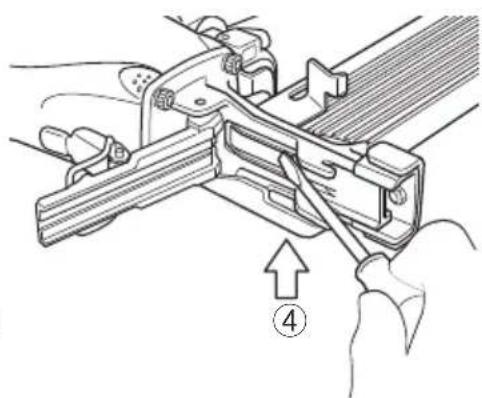

1. Dégagement des agrafes coincées
Pour dégager une agrafe coincée, procéder comme suit :
Retirer toutes les agrafes.
Libérer le levier de verrouillage et ouvrir le guide de lame.
Retirer l’agrafe coincée avec un torunevis pour écrou à fente.
Refermer le guide de lame et la fermeture.
Si les agrafes se coincent fréquemment, contacter un service après-vente Hitachi agréé. Débrancher le tuyau d’air Levier de verrouillage Guide de lame
ENTRETIEN REMARQUE: Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser l’agrafeuse en toute sécurité. Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diff èrent de ceux de votre agrafeuse.
Les réparations, modifi cations et inspections des outils électriques Hitachi doivent être confi ées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS: Les outils électriques Hitachi sont constamment améliorés et modifi és afi n d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.- à-d. no. de code et/ou dessin) soient modifi ées sans avis préalable.
Les réparations de l’agrafeuse seront confi ées exclusivement au personnel d’entretien formé par Hitachi, au distributeur ou à l’employeur.
Pour les réparations, utiliser exclusivement des pièces fournies ou recommandées par Hitachi. Du fait de l’usure normale, les agrafeuses de qualité fi nissent toujours par avoir besoin d’un entretien ou d’un remplacement de pièce. REMARQUE: Les spécifi cations sont sujettes à modifi cation sans préavis et sans aucune obligation de la part de HITACHI. Tableau d’entretien
ACTION POURQUOI COMMENT
Purger le fi ltre de la ligne d’air tous les jours. Eviter l’accumulation d’humidité et de poussière. Ouvrir le robinet de purge manuel. Veiller à ce que le lubrifi cateur soit toujours plein. Maintenir l’agrafeuse bien graissée. Remplir d’huile de machine pneumatique Hitachi. Nettoyer l’élément du fi ltre et souffl er de l’air à travers le fi ltre dans le sens opposé au fl ux normal tous les jours. Eviter le colmatage du fi ltre par la saleté. Suivre les instructions du fabricant. Nettoyer le magasin et le mécanisme de l’alimenteur. Eviter que les agrafes ne se coincent. Nettoyer en souffl ant de l’air tous les jours. Veiller à ce que le levier- poussoir fonctionne toujours correctement. Assurer la sécurité de l’opérateur et un fonctionnement effi cace de l’agrafeuse. Nettoyer en souffl ant de l’air tous les jours Graisser l’agrafeuse après l’utilisation. Rallonger la durée de service de l’agrafeuse. Mettre 5 ou 10 gouttes de graisse dans l’agrafeuse. Purger le compresseur d’air tous les jours. Maintenir l’agrafeuse en bon ordre de marche. Ouvrir le robinet de purge du réservoir du compresseur d’air.
Français 000BookN5008AC2USlowes.indb36000BookN5008AC2USlowes.indb36 2018/03/0916:42:462018/03/0916:42:46Guide de dépannage de l’opérateur En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en toute facilité. Si le problème persiste, contacter un service après-vente Hitachi agréé.
PROBLEME VERIFICATION CORRECTION
L'agrafeuse fonctionne, mais les agrafes ne s'enfoncent pas. Vérifi er si une agrafe est coincée. Degager l'agrafe coincée page 35. L'alimenteur d'agrafes est'il endommagé ? Remonter l' alimenteur d'agrafes. Le ressort à ruban est'il distendu ou endommaré ? Remplacer le ressort à ruban. Vérifi er si l'on utilise les bonnes agrafes. Utiliser uniquement les agrafes recommandées. Entraînement faible. Cycle lent. Vérifi er la pression d'air. Augmenter la pression d'air. (Ne pas dépasser 120 psi (8.3 bar
Vérifi er la position du dispositif de réglage de profondeur d’agrafage. Refaire le réglage selon les indications de la page 34.
Utiliser une hile de machine penumatique Hitachi. La lame d'entraînement est-elle usée ? Contacter Hitachi pour le remplacement. La joint torique du piston est-il usé ou endommagé ? Les agrafes s'enfoncement trop profondément. Vérifi er la pression d'air. Réduire la pression d'air. (Régler sur 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm
Vérifi er la position du dispositif de réglage de profondeur d’agrafage. Refaire le réglage selon les indications de la page 34. Certaines agrafes sont sautées. Alimentation intermittente. Vérifi er si l'on utilise les bonnes agrafées. Utiliser uniquement les agrafes recommandées. L'alimenteur d'agrafes est-il endommagé ? Nettoyer et graisser. Le ressort à ruban est-il distenduu ou endommagé ? Replacer le ressort à ruban. Le joint torique du piston est'il usé ou endommagé ? Contacter Hitachi pour le remplacement. Des agrafes se coincent. Les agrafes eofoncées sont tordues. Vérifi er si l'on utilise les bonnes agrafes. Utiliser uniquement les grafes recommandées. La lame d'entraînement est'elle usée ? Contacter Hitachi pour le remplacement. Les agrafes endoncent bien normalment, mais pas complètement à des vitesses superieures. Vérifi er la diamétre interieur du tuyau d'air. Utiliser un tuyau d'air plus large.
Conecte la manguera de aire.
