WBS1400 I3HR - Tiroir et armoire chauffants BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tiroir et armoire chauffants
Marque	Bartscher
Modèle	WBS1400 I3HR
Tension d'alimentation	220-240 V ~ 1N
Fréquence	50-60 Hz
Puissance maximale absorbée	800 W
Courant maximal absorbé	3,5 A
Indice de protection	IPX4
Câble d'alimentation	H05RN-F 3x1,5 mm²
Type de câble	3 conducteurs, 1,5 mm²
Fonction principale	Maintien au chaud des aliments
Zone de chauffe	Étagères chauffantes
Commande	Bouton marche/arrêt (I/O)
Arrêt d'urgence	Interrupteur en amont obligatoire
Entretien et nettoyage	Eau chaude et détergent neutre, éponge douce
Précautions de sécurité	Raccordement à la terre obligatoire, ne pas manipuler sans protection
Pièces détachées	Se référer au marquage "+E" de l'appareil
Réparabilité	Interventions par techniciens qualifiés uniquement
Informations générales	Notice d'utilisation et mode d'emploi gratuit (14 pages)
Pays de fabrication	Fabriqué en Italie

FOIRE AUX QUESTIONS - WBS1400 I3HR BARTSCHER

Comment installer l'appareil ?

Avant la mise en service, retirez l'emballage et le film protecteur. Vérifiez que la tension d'alimentation correspond à celle de votre réseau (220-240 V ~). L'appareil doit être raccordé à une prise de terre efficace. Pour le branchement direct, prévoyez un dispositif de déconnexion conforme.

Que faire si l'appareil ne chauffe pas ?

Assurez-vous que l'appareil est branché et que l'interrupteur en amont est allumé. Appuyez sur le bouton 'A' en position 'I'. Si le voyant s'allume, l'appareil est sous tension. Si le problème persiste, contactez un électricien qualifié.

Quel type de détergent utiliser pour le nettoyage ?

Utilisez de l'eau chaude et, si nécessaire, un détergent neutre. Appliquez avec une brosse souple ou une éponge. Rincez toutes les surfaces avec un chiffon humide. Ne nettoyez jamais l'appareil branché.

Puis-je utiliser l'appareil pour réchauffer des aliments ?

Non, cet appareil est conçu uniquement pour garder au chaud les aliments déjà cuits. Tout autre usage est considéré comme impropre et peut être dangereux.

Comment arrêter l'appareil en toute sécurité ?

Pour arrêter le chauffage, appuyez sur la poignée en position '9'. Pour couper complètement l'alimentation, utilisez l'interrupteur installé en amont ou débranchez la fiche.

Que faire en cas de dommage apparent ?

Ne pas utiliser l'appareil. Contactez un technicien qualifié pour inspection. Toute modification ou réparation non autorisée annule la garantie.

Comment procéder à la mise au rebut ?

En fin de vie, démontez l'appareil conformément aux normes en vigueur dans votre pays. Ne jetez pas les composants électriques avec les ordures ménagères.

Puis-je poser des assiettes directement sur les étagères ?

Oui, mais évitez de les entasser. Placez-les sous les lampes chauffantes. Veillez à ne pas obstruer la circulation de la chaleur.

Pourquoi l'appareil ne doit-il pas être utilisé sans surveillance ?

L'appareil chauffe à haute température. Un usage sans surveillance peut entraîner des brûlures ou un incendie. Il est recommandé de rester à proximité pendant le fonctionnement.

Où trouver le numéro de série ?

Le numéro de série figure sur la plaquette signalétique située en haut à droite du panneau chauffant. Il commence par 'S/N:' suivi de l'année, semaine et numéro progressif.

MODE D'EMPLOI WBS1400 I3HR BARTSCHER

V 220-240 220-240 220-240

Frequency

Hz 50-60 50-60 50-60

Max. power input

W 400

600

800

+e chapitre illustre les symboles utilisés qui permettent de reconnaître le modèle de l'appareil, les responsabilités et les droits d'auteur. +e manuel se réfère aux étagères chauffants.

Pour plus de détails consultez le paragraphe "%onnées techniques" (2).

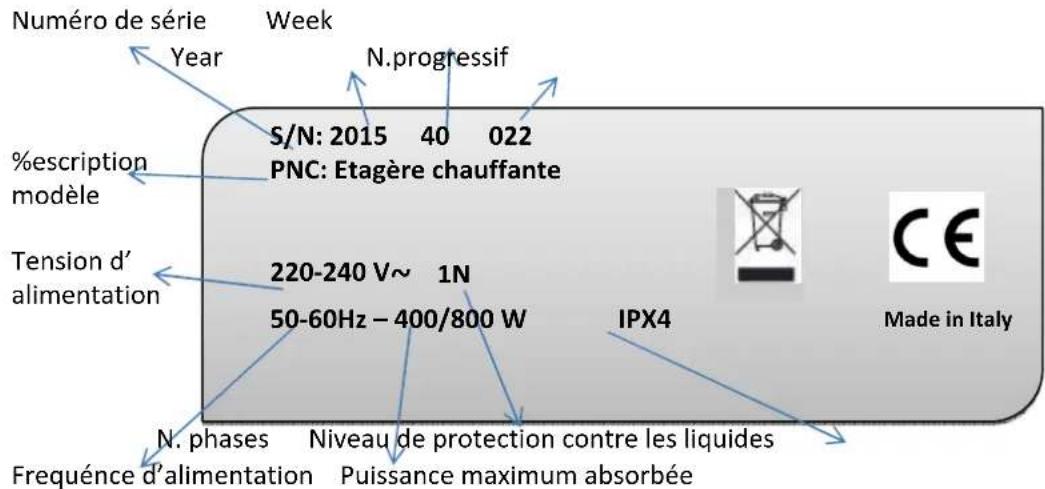

PLAQUETTE2

La plaquette contient les données d'identification et techniques du produit.

Elle se trouve dans l'appareil dans la partie haute à droite du panneau chauffant

ATTENTION!

Ne pas éliminer, manipuler, ni rendre illisible le marquage “+E” de l’appareil

Se référer aux données sur le marquage „+E“ de l'appareil pour les rapports avec le producteur (par ex. per la demande des pièces détachées, etc.).

Au moment de la démolition de l'appareil détruire le marquage "+E".

+e manuel est exclusivement destiné à être consulté par l'opérateur. Les contenus peuvent être modifiés sans préavis. Le producteur se réserve le droit d'arrêter la production de n'importe quel modèle et n'est pas obligé de modifier les produits précédemment fournis. Il décline toute responsabilité pour les éventuelles inexactitudes contenues dans ce manuel imputables à l'impression ou à la traduction.

Nous déclinons toute responsabilité quant aux dommages et anomalies causés par les transformations et modifications arbitraires de la part de l'utilisateur ou du +lient.

• Non-respect des instructions contenues dans ce manuel;
• 7odifications ou interventions non autorisées;
- Interventions de la part de techniciens non spécialisés;
- Entretien négligeant;

• Usage impropre de l'appareil;
- Evénements exceptionnels et imprévisibles;
• Non-application des dispositions en vigueur dans le pays d'utilisation en matière de sécurité, d'hygiène et de santé sur le lieu de travail;
- La responsabilité d'identification et du choix des équipements de protection individuelle appropriés ainsi que la formation du personnel sur les normes de sécurité et prévention des incendies est à la charge de l'employeur.

2. DONNEES TECHNIQUES

GAMME DE ETAGERES CHAUFFANTES
2L 3L 4L

Tension d'alimentation	V 220-240 220-240 220-240
Fréquence	Hz 50-60 50-60 50-60
Puissance maximum absorbée	W 400	600	800
Courant max absorbé	A 1,8	2,6	3,5
Câble d'alimentation	Mmq-H05RN-F	3x1,5	3x1,5	3x1,5
Variation de tension maximum		+/- 10%	+/- 10%	+/- 10%
Variation de fréquence maximum	consécutive	+/-1%	+/-1%	+/-1%
Variation maximum de fréquence	Bref période	+/- 2%	+/- 2%	+/- 2%

ATTENTION!

L'installation de l'énergie électrique et les locaux où les appareils sont installés doivent satisfaire les normes en matière de sécurité, de prévention des accidents et de protection contre l'incendie en vigueur dans le pays d'utilisation ; en cas contraire, le fabricant décline toute responsabilité en cas de dommages directs ou indirects aux biens ou aux personnes.

3. INSTALLATION ET MISE EN SERVICE

ATTENTION!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriciens qualifiés

Avant la mise en service de l'appareil, il faut :

Eliminer l'emballage, enlever le film en faisant attention à ne pas rayer la surface ;
S'assurer que la tension d'alimentation de l'appareil indiquée sur la plaquette avec les données nominales correspond à la tension de réseau;
Vérifier que l'alimentation électrique de l'installation prévue est en mesure de supporter la charge effective de courant, et qu'elle est conforme aux normes en vigueur dans le pays d'utilisation de l'appareil ;
Il est indispensable de raccorder l'appareil à une prise de terre efficace;
Brancher l'appareil ou en cas de branchement direct de l'appareil (sans prise) il faut prévoir un dispositif qui en assure la déconnection du réseau. Doit être installé un pôle dispositif de déconnexion avec un écart de contacts en fonction de catégorie de surtension III, conformément aux règles d'installation;
En cas de doutes sur le fonctionnement du • raccordement équipotentiel de terre, ou sur les aspects liés à la sécurité électrique, contacter un électricien qualifié. Le symbole ci-dessous identifie la compensation de potentiel:

Le Constructeur décline toute responsabilité en cas de branchement effectué par l'utilisateur ou par personnes non qualifiées8

ATTENTION!

A la fin des opérations d'installation, le déballage doit être effectué conformément aux normes en vigueur dans le pays d'utilisation.

+et appareil doit être utilisé seulement pour l'usage pour lequel il a été conçu; c'est-à-dire pour garder au chaud les aliments. Tout autre usage doit être considéré impropre.

ATTENTION!

Risque de brulures par contact avec lave-vaisselle chaude
Éviter toute manipulation d'éléments sans protection adéquate.

4. NORMES GENERALES

Le +onstructeur décline toute responsabilité dérivant de manipulations de l'appareil. +et appareil est destiné à être utilisé par personnel qui doit être formé et a bien compris les instructions données et, notamment, celles concernant les aspects liés à la sécurité et à la prévention des incendies. %ans l'appareil il y a des parties chauffantes et électriques : éviter toute manipulation d'éléments sans protections adéquates. Pendant la manipulation périodique il faut adopter des précautions adéquates.

f

ATTENTION!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriens qualifiés. f

5. USAGE ORDINAIRE DE L'APPAREIL

8rancher l'appareil par l'interrupteur installé en amont.

Appuyer sur le bouton "A" en le positionnant sur "I". Quand il s'allume, l'appareil sous tension et commence à fonctionner.

En appuyant la poignée en position „9“, le chauffage s'arrête, cependant l'appareil est toujours sous tension.

Eviter d'entasser les assiettes. Les positionner sous les lampes.

A fin utilisation, débrancher l'appareil par l'interrupteur installé en amont ou par la fiche.

Pour le nettoyage extérieur utiliser de l'eau chaude et, le cas échéant, un détergent neutre, une brosse souple ou une éponge impérativement quand l'appareil est débranché. Rincer toutes le surfaces par un chiffon mouillé.

Lorsque l'on prévoit de ne pas utiliser l'appareil pendant une longue période de temps, il faut le conserver dans un endroit sec.

6. MISE AU REBUT DE L'APPAREIL/RECYCLING

A la fin de la vie de l'appareil démanteler le conformément aux normes en vigueur dans le pays d'utilisation.
