Produkttyp	Heizschublade und -schrank
Marke	Bartscher
Modell	WBS1400 I3HR
Versorgungsspannung	220-240 V ~ 1N
Frequenz	50-60 Hz
Maximale Leistungsaufnahme	800 W
Maximale Stromaufnahme	3,5 A
Schutzart	IPX4
Netzkabel	H05RN-F 3x1,5 mm²
Kabeltyp	3 Leiter, 1,5 mm²
Hauptfunktion	Warmhalten von Speisen
Heizzone	Beheizte Ablagen
Bedienung	Ein-/Aus-Taste (I/O)
Not-Aus	Vorgeschalteter Schalter erforderlich
Pflege und Reinigung	Warmwasser und Neutralreiniger, weicher Schwamm
Sicherheitshinweise	Erdung erforderlich, nicht ohne Schutz handhaben
Ersatzteile	Siehe Kennzeichnung "+E" am Gerät
Reparierbarkeit	Nur durch qualifizierte Techniker
Allgemeine Informationen	Bedienungsanleitung und Gebrauchsanweisung kostenlos (14 Seiten)
Herstellungsland	Hergestellt in Italien

Häufig gestellte Fragen - WBS1400 I3HR BARTSCHER

Wie installiere ich das Gerät?

Vor der Inbetriebnahme Verpackung und Schutzfolie entfernen. Stellen Sie sicher, dass die Versorgungsspannung mit Ihrem Netz übereinstimmt (220-240 V ~). Das Gerät muss an eine wirksame Erdungssteckdose angeschlossen werden. Für den direkten Anschluss ist eine geeignete Trennvorrichtung vorzusehen.

Was tun, wenn das Gerät nicht heizt?

Stellen Sie sicher, dass das Gerät eingesteckt und der vorgeschaltete Schalter eingeschaltet ist. Drücken Sie die Taste 'A' in Position 'I'. Wenn die Kontrollleuchte aufleuchtet, ist das Gerät unter Spannung. Wenn das Problem bestehen bleibt, wenden Sie sich an einen qualifizierten Elektriker.

Welches Reinigungsmittel ist für die Reinigung zu verwenden?

Verwenden Sie warmes Wasser und bei Bedarf ein Neutralreinigungsmittel. Mit einer weichen Bürste oder einem Schwamm auftragen. Alle Oberflächen mit einem feuchten Tuch abspülen. Reinigen Sie das Gerät niemals im eingesteckten Zustand.

Kann ich das Gerät zum Aufwärmen von Speisen verwenden?

Nein, dieses Gerät ist nur zum Warmhalten von bereits gegarten Speisen bestimmt. Jegliche andere Verwendung gilt als unsachgemäß und kann gefährlich sein.

Wie schalte ich das Gerät sicher aus?

Zum Stoppen der Heizung den Griff in Position '9' drücken. Um die Stromversorgung vollständig zu unterbrechen, verwenden Sie den vorgeschalteten Schalter oder ziehen Sie den Stecker.

Was tun bei sichtbaren Schäden?

Das Gerät nicht verwenden. Kontaktieren Sie einen qualifizierten Techniker zur Überprüfung. Nicht autorisierte Änderungen oder Reparaturen führen zum Erlöschen der Garantie.

Wie erfolgt die Entsorgung?

Entsorgen Sie das Gerät am Ende seiner Lebensdauer gemäß den in Ihrem Land geltenden Vorschriften. Werfen Sie elektrische Komponenten nicht in den Hausmüll.

Kann ich Teller direkt auf die Regale stellen?

Ja, aber vermeiden Sie es, sie zu stapeln. Stellen Sie sie unter die Heizlampen. Achten Sie darauf, die Wärmezirkulation nicht zu behindern.

Warum darf das Gerät nicht unbeaufsichtigt betrieben werden?

Das Gerät wird sehr heiß. Unbeaufsichtigter Betrieb kann zu Verbrennungen oder Bränden führen. Es wird empfohlen, während des Betriebs in der Nähe zu bleiben.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf dem Typenschild oben rechts am Heizpaneel. Sie beginnt mit 'S/N:' gefolgt von Jahr, Woche und laufender Nummer.

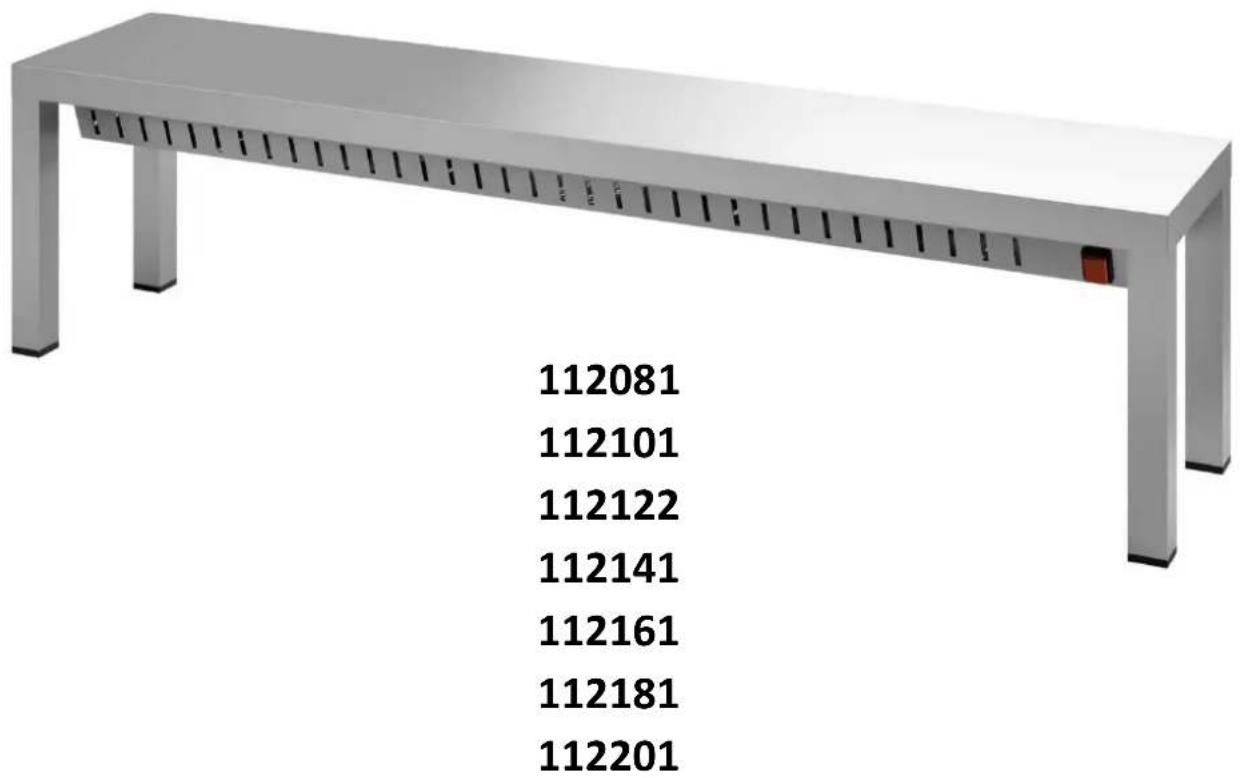

BEDIENUNGSANLEITUNG WBS1400 I3HR BARTSCHER

WÄRMEBRÜCKE22-22BETRIEBSANLEITUNG2

ETAGERE2CENTRALE2CHAUFFANTE22-22MANUEL2D'INSTALLATION

ISTRUZIONI2ORIGINAL1/ORIGINAL2INSTRUCTIONS/ORIGINALBETRIEBSANLEITUNG/INSTRUCTIONS2ORIGINAUX22222222

2

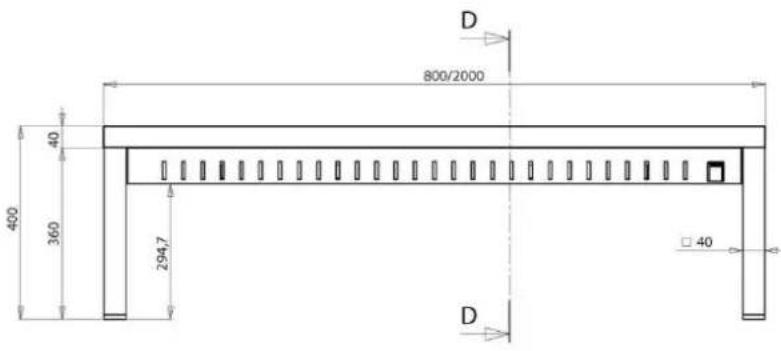

SCHEMA2DI2INSTALLAZIONE2
INSTALLATION2DIAGRAM2
INSTALLATIONSPLAN2
SCHEMA2D'INSTALLATION2

1. EINLEITUNG
2. TE+HNIS+HE %ATEN
3. INSTALLATION UN% INBETRIEBNAHME
4. ALLGEMEINE SI+HERHEITSVORS+HRIFTEN
5. GERÄTEBENUTZUNG
6. ENTSORGUNG/ RE+Y+LING %ES GERÄTES

1.2222EINLEITUNG2

In diesem Absatz werden die verwendeten Symbole beschrieben, die das Gerätemodell, die Haftung und die Urheberrechte kennzeichnen.

%as vorliegende Handbuch betrifft die Wärmebrücken.

Weitere Informationen finden Sie im Abschnitt "Technische %aten" (2).

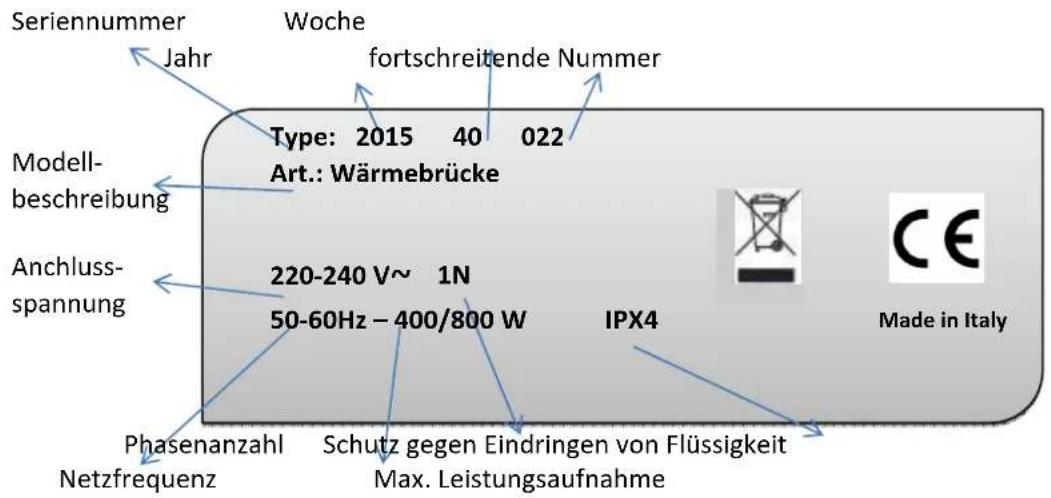

TYPENSCHILD2

%as Typenschild enthält die technischen und die Kenndaten des Gerätes.
%as Typenschild befindet sich im Korpus oben rechts neben dem Heizkörper

ACHTUNG!

%ie +E Markierung darf nicht entfernt, beschädigt oder unleserlich gestaltet werden.
Beziehen Sie sich auf die in der +E Markierung des Gerätes enthaltenen %aten für den Kontakt mit dem Hersteller.
Bei der Verschrottung des Gerätes muss die +E Markierung zerstört werden.

%as vorliegende Handbuch ist ausschließlich für den Benutzer zum Nachschlagen bestimmt. %er Inhalt kann fristlos geändert werden. %er Hersteller kann die Herstellung des Gerätes beenden sowie verändern und ist nicht dazu verpflichtet, die Veränderung vorherigen Produkten durchzuführen. %er Hersteller lehnt jede Haftung für mögliche im Handbuch enthaltene Unrichtigkeiten ab, die %ruck- oder Übersetzungsfehlern zu zuschreiben sind.

Es wird jede Haftung für Schäden und Betriebsstörungen zurückgewiesen, die verursacht wurden durch:

• Nichteinhaltung der Anweisungen dieses Handbuches;
- Unbefugte Änderung oder Eingriffe;
• Von nicht spezialisierten Technikern vorgenommene Eingriffe;
• Mangelnde Wartung;
• Missbräuchliche Verwendung des Gerätes ;
• Außergewöhnliche unvorhersehbare Umstände;

• Nichtanwendung der im Benutzungsland geltenden Bestimmungen zur Sicherheit, Hygiene und Gesundheit am Arbeitsplatz.
• Kundenüberwachung, dass sein Personal die gegebenen Anweisungen verstanden hat, insbesondere was die Aspekte der Sicherheit und Brandprävention bei der Benützung des Gerätes betrifft.

2.

TECHNISCHE DATEN

WÄRMEBRÜCKEN

Anschlussspannung	V 220-240 220-240			220-240
Frequenz	Hz 50-60 50-60			50-60
Max. Leistungsaufnahme	W 400 600			800
Max. Stromaufnahme	A 1,8	2,6		3,5
Anschlusskabel	Mmq-H05RN-F	3x1,5	3x1,5	3x1,5
Max Spannungsschwankung		+/- 10%	+/- 10%	+/- 10%
Max Frequenzschwankung	fortlaufend	+/-1%	+/-1%	+/-1%
Max Frequenzschwankung	Kurzer Zeitraum	+/- 2%	+/- 2%	+/- 2%

ACHTUNG!

Die Elektroanlage und die Arbeitsstelle müssen die im Benutzungsland geltenden Bestimmungen zur Sicherheit, Unfall- und Feuerschutz erfüllen. Anderenfalls sieht der Hersteller einer etwaigen Haftung erhoben.

3.

INSTALLATION UND INBETRIEBNAHME

ACHTUNG!

Die Arbeiten an den elektrischen Anlagen dürfen nur von einer qualifizierten Fachkraft ausgeführt werden.

Vor dem elektrischen Anschluss sind folgende Anweisungen einzuhalten :

Das Gerät auspacken, die Schutzfolie vorsichtig entfernen; sollten dabei Scheren oder andere Werkzeuge verwendet werden, ist darauf zu achten, dass das Blech nicht zerkratzt wird.
Sicherstellen, dass die Versorgungsspannung des Gerätes, die auf dem Typenschild angegeben ist, der Netzspannung entspricht;
Überprüfen, dass die elektrische Versorgung der Anlage in der Lage ist, die tatsächliche Stromlast auszuhalten und dass sie nach den im Benutzerland geltenden Bestimmungen ausgeführt ist.
Das Gerät muss unbedingt geerdet werden.
Das Gerät einschalten. Die elektrische Speisung des Gerätes muss durch angemessen dimensionierte Magnetthermoschalter oder Sicherungen gegen Überstrom (Kurzschlüsse und Überlasten) geschützt werden. Ein allpolige Trennvorrichtung mit einer Lücke von Kontakten nach Überspannungskategorie III muss installiert werden.
Falls Zweifel über das Funktionieren des äquipotenzialen Erdanschlusses oder über Aspekte in Zusammenhang mit der elektrischen Sicherheit bestehen, ist die Anlage von einem qualifizierten Elektriker zu kontrollieren. Das Symbol hierunten identifiziert den Potentialausgleich:

Der Hersteller sieht im Fall vom Anschluss durch Benutzer oder nicht qualifizierten Techniker einer etwaigen Haftung enthoben8

ACHTUNG!

Alle zur Verpackung verwendeten Materialen sind gemäß im Benutzungsland geltenden Vorschriften und Bestimmungen zu erfolgen.

Unsere Geräte sind durchdacht und optimiert, um hohe Leistungen und Wirkungsgrade zu erzielen. Dieses Gerät ist nur für den Gebrauch bestimmt, für den es ausdrücklich konzipiert wurde, nämlich zur Erwärmung von Speisen. Jeder andere Gebrauch ist als missbräuchlich anzusehen.

f

ACHTUNG!

%ie 8erührung mit dem unter der Wärmebrücke abgestellten heißen Geschirr kann zu Verbrennungen führen.
Vor dem Anfassen die geeignete Schutzausrüstung wie Handschuhe oder Topflappen zu Hilfe nehmen.

4. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

8ei willkürlichen Änderungen und Umwandlungen durch den 8enutzer lehnt der Hersteller jede Verantwortung ab.

%ies Gerät ist so konzipiert, dass es nur von spezialisiertem Personal benutzt werden darf, das die Anweisungen verstanden hat, insbesondere was die Aspekte der Sicherheit und 8randprävention bei der 8enutzung des Gerätes betrifft. %ie 8erührung mit dem unter der Wärmebrücke abgestellten heißen Geschirr kann zu Verbrennungen führen. Vor dem Anfassen die geeignete Schutzausrüstung wie Handschuhe oder Topflappen zu Hilfe nehmen.

Bei der Wartung bleiben einige Risiken bestehen, die durch besondere Verhaltensweisen und Vorsichtsmaßnahmen neutralisiert werden müssen.

f

ACHTUNG!

%ie Arbeiten an den elektrischen Anlagen dürfen nur von einer qualifizierten Fachkraft ausgeführt werden.f

5. GERÄTEBENUTZUNG

%en Schalter oben auf dem Gerät einschalten.

8ringen Sie den Schalter "A" in die Position „I“. %as Aufleuchten der Kontrolllampe im Schalter "A" zeigt an, dass das Gerät unter Spannung steht und den Betrieb aufnimmt..

Wird der Schalter in die Position „9“ gebracht, schaltet sich die Heizung aus, das Gerät steht jedoch weiterhin unter Spannung.

Ansammlungen von Tellern vermeiden und sie unter den Lampen einordnen.

Am Ende des 8etriebes den Hauptschalter oben auf dem Gerät ausschalten und den Stecker aus der Steckdose ziehen.

Nur wenn das Gerät nicht mehr unter Spannung steht, die 9berfläche aus Edelstahl mit lauwarmem Seifenwasser abwischen. Anschließend mit einem feuchten Tuch nachwischen und sogfältig abtrocken.

Falls das Gerät über längere Zeit nicht benutzt wird, muss es an einem trockenem 9rt aufbewahrt werden.

6. ENTSORGUNG/ RECYCLING DES GERÄTES

Am Lebensende des Produktes darf das Gerät nicht einfach weggeworfen werden. %ie %emontage des Gerätes hat unter 8eachtung der im 8enutzerland geltenden Vorschriften zu erfolgen.

1. PRE7ISSES
2. %9NNEES TE+HNIQUES
3. INSTALLATI9N ET 7ISE EN SERVI+E
4. N9R7ES GENERALES
5. USAGE 9R%INAIRE %E L'APPAREIL
6. 7ISE AU RE8UT %E L'APPAREIL

1.2222PREMISSES2
