Tipo di prodotto	Cassetto e armadio riscaldanti
Marca	Bartscher
Modello	WBS1400 I3HR
Tensione di alimentazione	220-240 V ~ 1N
Frequenza	50-60 Hz
Potenza massima assorbita	800 W
Corrente massima assorbita	3,5 A
Grado di protezione	IPX4
Cavo di alimentazione	H05RN-F 3x1,5 mm²
Tipo di cavo	3 conduttori, 1,5 mm²
Funzione principale	Mantenimento al caldo degli alimenti
Zona di riscaldamento	Ripiani riscaldanti
Comando	Pulsante accensione/spegnimento (I/O)
Arresto di emergenza	Interruttore a monte obbligatorio
Manutenzione e pulizia	Acqua calda e detergente neutro, spugna morbida
Precauzioni di sicurezza	Collegamento a terra obbligatorio, non maneggiare senza protezione
Ricambi	Fare riferimento alla marcatura "+E" dell'apparecchio
Riparabilità	Interventi solo da tecnici qualificati
Informazioni generali	Istruzioni per l'uso e manuale di istruzioni gratuito (14 pagine)
Paese di fabbricazione	Prodotto in Italia

Domande frequenti - WBS1400 I3HR BARTSCHER

Come installare l'apparecchio?

Prima della messa in servizio, rimuovere l'imballaggio e la pellicola protettiva. Verificare che la tensione di alimentazione corrisponda a quella della rete (220-240 V ~). L'apparecchio deve essere collegato a una presa di terra efficace. Per il collegamento diretto, prevedere un dispositivo di disconnessione conforme.

Cosa fare se l'apparecchio non riscalda?

Assicurarsi che l'apparecchio sia collegato e che l'interruttore a monte sia acceso. Premere il pulsante 'A' in posizione 'I'. Se la spia si accende, l'apparecchio è sotto tensione. Se il problema persiste, contattare un elettricista qualificato.

Che tipo di detergente usare per la pulizia?

Utilizzare acqua calda e, se necessario, un detergente neutro. Applicare con una spazzola morbida o una spugna. Risciacquare tutte le superfici con un panno umido. Non pulire mai l'apparecchio collegato.

Posso usare l'apparecchio per riscaldare alimenti?

No, questo apparecchio è progettato solo per mantenere al caldo gli alimenti già cotti. Qualsiasi altro uso è considerato improprio e può essere pericoloso.

Come spegnere l'apparecchio in sicurezza?

Per fermare il riscaldamento, premere la maniglia in posizione '9'. Per interrompere completamente l'alimentazione, utilizzare l'interruttore installato a monte o scollegare la spina.

Cosa fare in caso di danno evidente?

Non utilizzare l'apparecchio. Contattare un tecnico qualificato per l'ispezione. Qualsiasi modifica o riparazione non autorizzata annulla la garanzia.

Come procedere allo smaltimento?

A fine vita, smontare l'apparecchio secondo le norme vigenti nel proprio paese. Non gettare i componenti elettrici con i rifiuti domestici.

Posso appoggiare i piatti direttamente sui ripiani?

Sì, ma evitate di ammucchiarli. Posizionateli sotto le lampade riscaldanti. Fare attenzione a non ostruire la circolazione del calore.

Perché l'apparecchio non deve essere utilizzato senza sorveglianza?

L'apparecchio riscalda ad alta temperatura. Un uso senza sorveglianza può causare ustioni o incendi. Si consiglia di rimanere nelle vicinanze durante il funzionamento.

Dove trovare il numero di serie?

Il numero di serie si trova sulla targhetta situata in alto a destra del pannello riscaldante. Inizia con 'S/N:' seguito da anno, settimana e numero progressivo.

MANUALE UTENTE WBS1400 I3HR BARTSCHER

MENSOLE2RISCALDANTI22-22MANUALE2ISTRUZIONE2PER2L'USO2

HEATED2MIDDLE2SHELVES22-22INSTRUCTION2MANUAL2

In questo paragrafo vengono descritti i simboli utilizzati ad identificare la tipologia dell'apparecchiatura, le responsabilità ed i diritti d'autore. Il presente manuale è relativo alla gamma di mensole riscaldanti.

Per maggiori dettagli fare riferimento al paragrafo "%ati tecnici" (2).

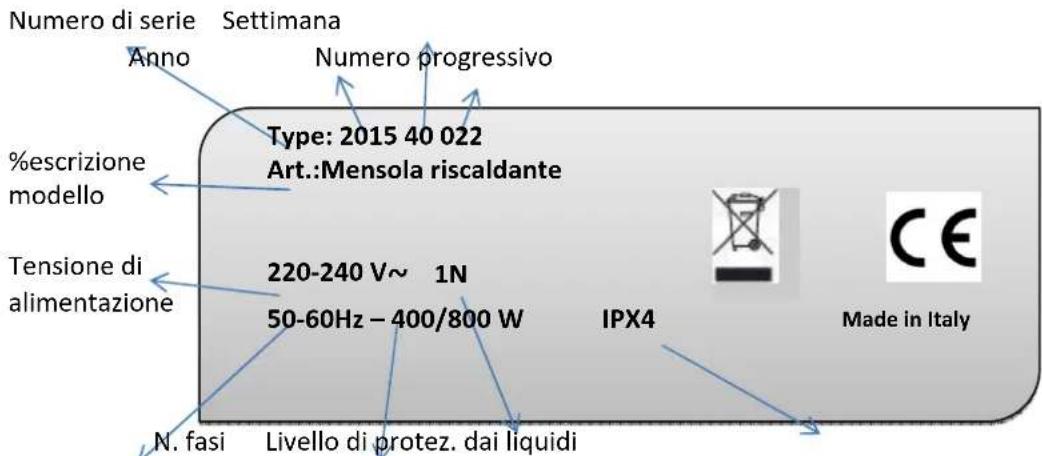

TARGHETTA2DI2IDENTIFICAZIONE2

Frequenza di alimentazione Potenza max assorbita

La targhetta caratteristica contiene i dati identificativi e tecnici del prodotto.
La targhetta si trova al lato dell'apparecchiatura posta in alto sulla destra.

ATTENZIONE!

Non rimuovere, manomettere o rendere illeggibile la marcatura „+E" dell'apparecchiatura.
Fate riferimento ai dati contenuti sulla marcatura „+E“ dell'apparecchiatura per i rapporti con il +ostruttore (ad es. per la richiesta di pezzi di ricambio, ecc.).
All'atto della demolizione dell'apparecchiatura la marcatura "+E" dovrà essere distrutta.

Il presente manuale è destinato esclusivamente alla consultazione da parte dell'operatore, i cui contenuti sono soggetti a cambiamenti senza preavviso. Il costruttore si riserva il diritto di cessare la produzione di qualsiasi modello e/o introdurre modifiche senza per questo essere in obbligo di effettuare tali modifiche ai prodotti precedentemente forniti e non risponde di eventuali errori di trascrizione o di stampa.

Si declina ogni responsabilità per danni e anomalie di funzionamento causati da:

• Inosservanza delle istruzioni contenute nel presente manuale;
• 7odifiche o manomissioni dell'apparecchiatura;
• Interventi da parte di personale non specializzato;
• +arenza manutentiva;

• Uso improprio dell'apparecchiatura;
  • Eventi eccezionali ed imprevedibili;
  • Non applicazione delle disposizioni vigenti nel paese di utilizzo in materia di sicurezza, igiene e salute sul luogo di lavoro;
  • Il datore di lavoro è responsabile delle formazione periodica del personale sull'utilizzo e sulle normative di sicurezza e prevenzione degli incendi.

2. DATI TECNICI

SERIE MENSOLE RISCALDANTI AD ALIMENTAZIONE ELETTRICA

Tensione di alimentazione	V 220-240 220-240 220-240
Frequenza	Hz 50-60 50-60 50-60
Potenza max assorbita	W	400	600	800
Corrente max assorbita	A 1,8	2,6	3,5
Cavo di alimentazione	Mmq-H05RN-F	3x1,5	3x1,5	3x1,5
Variazione max di tensione		+/- 10%	+/- 10%	+/- 10%
Variazione max di frequenza	continuativa	+/-1%	+/-1%	+/-1%
Variazione max di frequenza	Breve periodo	+/- 2%	+/- 2%	+/- 2%

ATTENZIONE!

L'impianto dell'energia elettrica ed i locali di installazione degli apparecchi devono corrispondere alle norme di sicurezza, antinfortunistiche ed antincendio in vigore nel paese di utilizzo. In caso contrario il Costruttore non risponderà di danni diretti od indiretti a persone e cose..

3. INSTALLAZIONE E MESSA IN SERVIZIO

ATTENZIONE!

I lavori sugli impianti elettrici vanno eseguiti esclusivamente da un elettricista specializzato.

Prima di eseguire il collegamento elettrico procedere come segue :

Rimuovere l'imballo, togliere la pellicola protettiva avendo cura di non graffiare le superfici con forbici o lame;
Accertarsi che la tensione di alimentazione dell'apparecchiatura indicata nella targhetta caratteristica dei dati nominali corrisponda alla tensione di rete;
Verificare che l'alimentazione elettrica dell'impianto sia predisposta e in grado di sostenere l'effettivo carico di corrente, oltre ad essere eseguita la regola dell'arte e le norme in vigore nel paese di utilizzo dell'apparecchiatura;.
Accertarsi che sia già presente un efficiente impianto di messa a terra a cui collegare la macchina;
Inserire la spina nell'apposita presa. In caso di collegamento diretto alla rete (senza spina), è necessario prevedere un dispositivo che assicuri la disconnessione della rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione;
In caso di dubbi sul funzionamento del collegamento equi potenziale di terra o su aspetti legati alla sicurezza elettrica, sottoporre l'impianto ad un controllo da parte di un elettricista qualificato, il simbolo seguente identifica il collegamento equipotenziale:

Il produttore si ritiene sollevato da ogni rivalsa in caso di collegamento eseguito dall'utilizzatore o da personale non qualificato8

ATTENZIONE!

Alla fine dell'installazione smaltire gli imballi secondo le norme vigenti nel paese di utilizzo.

Questa apparecchiatura è studiata per ottenere prestazioni e rendimenti elevati e dovrà essere destinata unicamente all'uso per il quale è stata espressamente concepita. 9gni altro uso è da ritenersi improprio, come ad esempio il riscaldamento dei cibi.

ATTENZIONE!

Il contatto con le stoviglie calde può provocare ustioni.
Evitare qualsiasi manipolazione di parti senza adeguate protezioni.f

4. NORME GENERALI

Il +ostruttore declina ogni responsabilità derivante da manomissione dell'apparecchiatura. Essa è destinata all'utilizzo da parte di personale specializzato che va periodicamente addestrato al suo utilizzo e informato sulle norme di sicurezza nonché sulla prevenzione degli incendi. Nell'apparecchiatura sono presenti rischi di natura termica ed elettrica, pertanto, durante il normale utilizzo, evitare qualsiasi manipolazione di parti calde senza adeguata protezione. %urante la manipolazione periodica si devono adottare adeguati comportamenti e precauzioni.

f

ATTENZIONE!

I lavori sugli impianti elettrici vanno eseguiti esclusivamente da un elettricista specializzato.f

5. UTILIZZO DELL'APPARECCHIATURA

Accendere l'interruttore installato a monte dell'apparecchiatura.

Premere il tasto „A“ e portarlo in posizione „I“. L'accensione della lampada spia “A” indica che l'apparecchiatura è sotto tensione e inizia a funzionare.

Portando l'interruttore sulla posizione „9“ viene disinserito il riscaldamento, ma l'apparecchiatura rimane sotto tensione.

Evitare di ammassare i piatti cercando di posizionarli in corrispondenza alle lampade.

A fine servizio disinserire l'interruttore posto a monte dell'apparecchiatura o togliere la spina.

La pulizia del modulo esterno deve essere eseguita unicamente con apparecchiatura disinstallata con un panno inumidito con una soluzione di acqua e detergente neutro e poi asciugato con panno morbido.

Nel caso di lunga inattività, conservare in luogo asciutto.

6. SMALTIMENTO/ RICICLAGGIO

A fine vita del prodotto per evitare che l'apparecchiatura venga dispersa nell'ambiente procedere allo smaltimento nel rispetto delle norme vigenti nel paese di utilizzo.

1. INTR9%U+TI9N
2. TE+HNI+AL %ATA
3. INSTALLATI9N AN% +977ISSI9NING
4. 7AIN RULES

5. USE 9F THE APPLIAN+E

6. %ISP9SAL AN% RE+Y+LING 9F THE APPLIAN+E

1.2222INTRODUCTION2
