GWS 14-125 S Professional - Broyeur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 1400 W, Diamètre du disque : 125 mm, Vitesse à vide : 11 000 tr/min
Utilisation	Idéal pour le meulage, le découpage et le ponçage de divers matériaux tels que le métal et le béton.
Maintenance et réparation	Vérifier régulièrement l'état des disques, nettoyer les grilles d'aération et remplacer les balais de charbon si nécessaire.
Sécurité	Utiliser des lunettes de protection, des gants et un masque anti-poussière. Vérifier le bon fonctionnement du protège-disque avant utilisation.
Informations générales	Poids : 2,5 kg, Dimensions : 36,5 x 12 x 10 cm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - GWS 14-125 S Professional BOSCH

Comment changer le disque sur le BOSCH GWS 14-125 S Professional ?

Pour changer le disque, débranchez l'outil, puis utilisez la clé de service fournie pour desserrer l'écrou de fixation. Retirez le disque usé et placez le nouveau disque en vous assurant qu'il est correctement aligné. Serrez l'écrou de fixation à l'aide de la clé.

Quelle est la puissance du BOSCH GWS 14-125 S Professional ?

Le BOSCH GWS 14-125 S Professional a une puissance nominale de 1400 watts.

Quels types de disques puis-je utiliser avec le BOSCH GWS 14-125 S Professional ?

Vous pouvez utiliser des disques de découpe, des disques à meuler et des disques à tronçonner, adaptés à un diamètre de 125 mm.

Pourquoi le moteur surchauffe-t-il lors de l'utilisation ?

La surchauffe peut être causée par un blocage du disque, une utilisation excessive dans des conditions difficiles ou un manque de ventilation. Assurez-vous que le disque tourne librement et laissez l'outil refroidir régulièrement.

Comment nettoyer le BOSCH GWS 14-125 S Professional après utilisation ?

Débranchez l'outil et utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs. Vérifiez également les évents de ventilation et nettoyez-les si nécessaire.

Quelle est la garantie du BOSCH GWS 14-125 S Professional ?

Le BOSCH GWS 14-125 S Professional est généralement livré avec une garantie de 2 ans, mais cela peut varier selon le revendeur. Vérifiez toujours les conditions de garantie auprès de votre fournisseur.

Comment puis-je prévenir les vibrations excessives lors de l'utilisation ?

Assurez-vous que le disque est bien monté et équilibré. Utilisez une pression modérée lors de la coupe ou du meulage et évitez de forcer l'outil. L'utilisation de gants anti-vibrations peut également aider.

Que faire si l'outil ne démarre pas ?

Vérifiez que l'outil est bien branché et que la prise fonctionne. Si l'outil ne démarre toujours pas, vérifiez le câble d'alimentation pour des dommages ou des coupures. Contactez un service après-vente si le problème persiste.

MODE D'EMPLOI GWS 14-125 S Professional BOSCH

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil électrique

AVERTISSE-MENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

▶ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les ou-

tils électriques produisent des étincelles qui peuvent en- flammer les poussières ou les fumées.

Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique.
Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
▶ Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique.
▶ Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

▶ Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.
▶ Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.
Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils

38 | Français

électriques dont l'interrupteur est en position marche est source d'accidents.

▶ Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut donner lieu à des blessures.
▶ Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
▶ Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
▶ Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

Utilisation et entretien de l'outil électrique

▶ Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
▶ Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et in-versement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
▶ Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
▶ Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.
Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement en-

tretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

▶ Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

Maintenance et entretien

Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique.

Instructions de sécurité pour meuleuses angulaires

Avertissements de sécurité communs pour les opérations de meulage, de ponçage, de brossage métallique ou de tronçonnage:

Cet outil électrique est prévu pour fonctionner comme meuleuse, ponceuse, brosse métallique, scie emporte-pièce ou tronçonneuse. Lire tous les avertissements de sécurité, instructions, illustrations et spécifica-tions fournis avec cet outil électrique. Ne pas suivre toutes les instructions énumérées ci-dessous peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Les opérations de lustrage ne doivent pas être réalisées à l'aide de cet outil électrique. Les opérations pour lesquelles l'outil électrique n'a pas été prévu peuvent occasionner un danger et provoquer des blessures.
▶ Ne pas modifier cet outil électrique de sorte qu'il fonctionne d'une manière pour laquelle il n'est pas spécifiquement conçu ou qui n'est pas spécifiée par le fabricant de l'outil. Une telle modification peut entraîner une perte de contrôle et provoquer de graves blessures.
▶ Ne pas utiliser d'accessoires qui n'ont pas été spécifiquement conçus et spécifiés par le fabricant de l'outil. Le simple fait qu'un accessoire puisse être fixé sur l'outil électrique ne garantit pas un fonctionnement en toute sécurité.
La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur le marquage de l'outil électrique. Les accessoires fonctionnant à une vitesse supérieure à leur vitesse assignée peuvent se briser et être projetés.
Le diamètre extérieur et l'épaisseur de l'accessoire doivent être compris dans la capacité assignée de l'outil électrique. Les accessoires dont les dimensions

sont incorrectes ne peuvent pas être protégés ou contrôlés de manière adéquate.

Les dimensions du montage des accessoires doivent correspondre aux dimensions du matériel de montage de l'outil électrique. Les accessoires qui ne correspondent pas au matériel de montage de l'outil électrique fonctionnent de manière déséquilibrée, produisent des vibrations excessives et peuvent entraîner une perte de contrôle.
▶ Ne pas utiliser un accessoire endommagé. Inspecter l'accessoire avant chaque utilisation, par exemple en recherchant les ébréchures et les fissures sur les meules abrasives, en recherchant les fissures, les brisures ou l'usure excessive sur le plateau porte-disque, ou en recherchant les fils détachés ou fendus sur les brosses métalliques. Si l'outil électrique ou l'accessoire tombe, vérifier que l'accessoire n'est pas endommagé ou installer un accessoire non endommagé. Après la vérification et l'installation d'un accessoire, se tenir et maintenir les personnes présentes à l'écart du plan de rotation de l'accessoire et faire fonctionner l'outil électrique à sa vitesse maximale à vide pendant une minute. Normalement, les accessoires endommagés se briseront et seront projetés pendant ce temps d'essai.
▶ Porter un équipement de protection individuelle. Selon l'application, utiliser une visière de protection, des lunettes-masques ou des lunettes de protection. S'il y a lieu, porter un masque antipoussière, des protecteurs d'oreilles, des gants et un tablier d'atelier capables d'arrêter les particules abrasives ou les fragments de la pièce à travailler. La protection des yeux doit être capable d'arrêter les débris volants générés par les diverses applications. Le masque antipoussière ou le respirateur doit être capable de filtrer les particules générées par l'application donnée. Une exposition prolongée à un niveau sonore de forte intensité peut entraîner une perte d'audition.
▶ Eloigner les personnes présentes de la zone de travail en respectant une distance de sécurité. Toute personne pénétrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de la pièce à travailler ou un accessoire brisé peuvent être éjectés et provoquer des blessures au-delà des environs immédiats de la zone d'opération.
▶ Tenir l'outil électrique seulement par des surfaces de préhension isolées au cours d'une opération où l'accessoire de coupe peut être en contact avec des fils dissimulés ou avec son propre câble. Des accessoires de coupe en contact avec un fil "sous tension" peuvent mettre des parties métalliques exposées de l'outil électrique "sous tension" et provoquer un choc électrique chez l'opérateur.
▶ Eloigner le câble de l'accessoire en rotation. En cas de perte de contrôle, le câble peut être sectionné ou accroché, et peut entraîner la main ou le bras vers l'accessoire en rotation.

▶ Ne jamais poser l'outil électrique avant que l'accessoire soit à l'arrêt complet. L'accessoire en rotation peut agripper la surface et entraîner l'outil électrique hors de contrôle.
▶ Ne pas faire fonctionner l'outil électrique en le transportant à ses côtés. En cas de contact accidentel, l'accessoire en rotation pourrait s'accrocher aux vêtements et entraîner l'accessoire vers l'utilisateur.
Nettoyer régulièrement les aérations de l'outil électrique. Le ventilateur du moteur aspire les poussières à l'intérieur du boîtier et une accumulation excessive de poudre métallique peut occasionner un danger électrique.
▶ Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Les étincelles pourraient enflammer ces matériaux.
▶ Ne pas utiliser d'accessoire qui exige d'utiliser des liquides de refroidissement. L'utilisation d'eau ou d'un autre liquide de refroidissement peut provoquer une électrocution ou un choc électrique.

Recul et avertissements associés:

Le recul est une réaction soudaine qui se produit lorsque la meule, le plateau porte-disque, la brosse ou tout autre accessoire en rotation est pincé ou accroché. Le pincement ou l'accrochage provoque un blocage rapide de l'accessoire en rotation, et l'outil électrique non contrôlé est alors projeté dans la direction opposée au sens de rotation de l'accessoire au point de blocage.

Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à travailler, le bord de la meule qui arrive sur le point du pincement peut creuser la surface du matériau, provoquant le retrait ou l'éjection de la meule. La meule peut être éjectée en direction de l'utilisateur ou au loin, selon le sens du mouvement de la meule au point du pincement. Les meules abrasives peuvent également se briser dans ces conditions.

Le recul résulte d'une mauvaise utilisation de l'outil électrique et/ou de modes opératoires ou de conditions de fonctionnement incorrects et peut être évité en prenant les précautions nécessaires indiquées ci-dessous.

Tenir l'outil électrique fermement des deux mains et positionner le corps et les bras de manière à résister aux forces de recul. Utiliser toujours la poignée auxiliaire, le cas échéant, pour un contrôle maximal sur le recul ou sur la réaction de couple au démarrage. L'utilisateur peut contrôler les réactions de couple ou les forces de recul en prenant les précautions nécessaires.
▶ Ne jamais placer la main à proximité de l'accessoire en rotation. Le recul de l'accessoire peut se produire en direction de la main.
▶ Ne pas se positionner dans la zone où l'outil électrique partira en cas de recul. Le recul propulsera l'outil dans la direction opposée au mouvement de la meule au point d'accrochage.
▶ Porter une attention particulière au travail sur les coins, les arêtes vives, etc. Eviter les rebonds et l'accrochage de l'accessoire. Les coins, les arêtes vives ou

40 | Français

les rebonds ont tendance à provoquer des accrochages de l'accessoire en rotation et à entraîner une perte de contrôle ou un recul.

▶ Ne pas monter de fraise-disque à chaîne pour la sculpture sur bois, de disque diamanté à segments dont l'écart périphérique est supérieur à 10 mm ou de lame de scie dentée. Ces types de lames créent souvent des reculs et des pertes de contrôle.

Avertissements de sécurité spécifiques pour les opérations de meulage et de tronçonnage:

▶ Utiliser uniquement des types de meules spécifiés pour l'outil électrique et le protecteur de meule conçu pour la meule choisie. Les meules pour lesquelles l'outil électrique n'a pas été conçu ne peuvent pas être protégées correctement et ne sont pas sûres.
La surface de meulage des meules à moyeu déporté doit être montée de manière à ne pas dépasser le bord du protecteur de meule. Une meule montée de manière inadéquate qui dépasse la lèvre du protecteur de meule ne peut pas être protégée correctement.
Le protecteur de meule doit être fixé solidement à l'outil électrique et positionné de manière à offrir une sécurité maximale, en laissant le moins de surface possible de la meule exposée en direction de l'utilisateur. Le protecteur de meule aide à protéger l'utilisateur des fragments de meule brisés, des contacts accidentels avec la meule et des étincelles qui pourraient enflammer les vêtements
Les meules doivent être utilisées uniquement pour les applications spécifiées. Par exemple, ne pas meuler avec la surface d'une meule à tronçonner. Les meules à tronçonner abrasives sont prévues pour meuler sur leur périphérie. Des forces latérales appliquées sur ces meules peuvent les briser.
▶ Utiliser toujours des flasques de meule non endommagés de dimensions et de forme adéquates pour la meule choisie. Les flasques de meule adéquats soutiennent la meule et réduisent ainsi le risque de bris de meule. Les flasques des meules à tronçonner peuvent être différents de ceux des autres meules.
▶ Ne pas utiliser de meules usagées provenant d'outils électriques de plus grandes dimensions. Une meule prévue pour des outils électriques de plus grandes dimensions ne convient pas à la vitesse plus élevée des outils de plus faibles dimensions et peut éclater.
Pendant l'utilisation de meules mixtes, utiliser toujours le protecteur de meule adéquat pour l'application en cours. Le fait de ne pas utiliser le protecteur de meule adéquat peut ne pas fournir le niveau de protection souhaité, ce qui peut conduire à des blessures graves.

Avertissements de sécurité supplémentaires spécifiques pour les opérations de tronçonnage:

▶ Ne pas "coincer" la meule à tronçonner ou appliquer une pression excessive. Ne pas essayer de produire une profondeur de coupe excessive. Les contraintes trop élevées appliquées sur la meule augmentent la

charge et le risque de torsion ou de blocage de la meule dans la découpe, ainsi que le risque de recul ou de bris de la meule.

Eviter la zone devant et derrière la meule en rotation. Si la meule s'éloigne de l'utilisateur au point de fonctionnement, l'éventuel recul peut propulser la meule en rotation et l'outil électrique directement sur l'utilisateur.
Si la meule est bloquée ou si une découpe est interrompue pour quelque motif que ce soit, éteindre l'outil électrique et le maintenir immobile jusqu'à l'arrêt total de la meule. Ne jamais essayer d'extraire la meule à tronçonner de la découpe tandis que la meule est en mouvement, sinon un recul peut avoir lieu. Rechercher la cause du blocage et mener une action corrective afin de l'éliminer.
▶ Ne pas redémarrer l'opération de coupe tant que la meule se trouve dans la pièce à travailler. Attendre que la meule atteigne sa vitesse maximale avant de reprendre prudemment la coupe. Si l'outil électrique est redémarré dans la pièce, la meule peut se bloquer, sortir de la pièce ou reculer.
Soutenir les panneaux ou toute pièce de grandes dimensions pour réduire le plus possible le risque de pincement de la meule et de recul. Les pièces de grandes dimensions ont tendance à s'affaisser sous leur propre poids. La pièce à travailler doit être soutenue à proximité de la ligne de coupe et des bords de la pièce, de chaque côté de la meule.
▶ User de précautions supplémentaires en cas de "découpe de cavité" dans un mur existant ou dans d'autres surfaces pleines. En plongeant, la meule peut couper des conduites de gaz ou d'eau, des câbles électriques ou des objets pouvant provoquer un recul.
▶ Ne pas essayer de réaliser des découpes courbées. L'application de contraintes trop élevées sur la meule augmente la charge et le risque de torsion ou de blocage de la meule dans la coupe, ainsi que le risque de recul ou de bris de la meule, ce qui peut entraîner des blessures graves.

Avertissements de sécurité spécifiques pour les opérations de ponçage:

▶ Utiliser un disque en papier de verre aux dimensions adéquates. Suivre les recommandations du fabricant pour choisir le papier de verre. Un papier de verre de grandes dimensions qui dépasse excessivement les bords du patin de ponçage présente un danger de lacération et peut entraîner un accrochage, une déchirure du disque ou un recul.

Avertissements de sécurité spécifiques pour les opérations de brossage métallique:

▶ Ne pas oublier que des fils métalliques sont expulsés de la bosse, même en fonctionnement normal. Ne pas occasionner de contrainte trop élevée sur les fils métalliques en appliquant une charge excessive sur la brosse. Les fils métalliques peuvent pénétrer facilement dans les textiles légers et/ou dans la peau.

Si l'utilisation d'un protecteur est spécifiée pour le brossage métallique, ne laisser aucune interférence entre la brosse métallique et le protecteur. Le diamètre des brosses ou roues métalliques circulaires peut s'élargir du fait de la charge appliquée et des forces centrifuges.

Consignes de sécurité additionnelles

Portez toujours des lunettes de protection.

Le capot de protection ne doit pas être utilisé pour tronçonner. Avec un adaptateur approprié, le capot de protection peut aussi être utilisé pour tronçonner.

Lors de son utilisation, tenez fermement l'outil électroportatif des deux mains et veillez à toujours garder une position de travail stable. Pour une sécurité maximale, maniez l'outil électroportatif avec les deux mains.

Pour les accessoires avec filetage intérieur comme les brosses et scies-trépans diamantées, il convient de tenir compte de la longueur de filetage maxi de la broche. L'extrémité de la broche ne doit pas toucher le fond de l'accessoire.
Utilisez un détecteur approprié pour vérifier s'il n'y a pas de conduites cachées ou contactez votre société de distribution d'eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique.
Attendez que les meules à ébarber et les disques à tronçonner aient refroidi avant de les toucher. Les meules deviennent brûlantes pendant le travail.

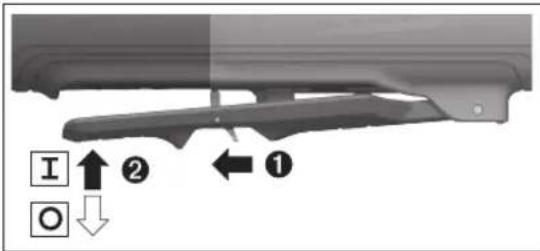

Déverrouiller l'interrupteur Marche/Arrêt et le mettre dans la position d'arrêt, si l'alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fiche du secteur est débranchée. Ceci permet d'éviter un redémarrage incontrôlé.
Bloquez la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que quand elle est tenue avec une main.
▶ Entreposez les accessoires dans des locaux secs avec de faibles fluctuations de température et à l'abri du gel.
▶ Retirez les accessoires avant de transporter l'outil électroportatif. Vous éviterez ainsi tout risque d'endommagement.
Les disques à tronçonner et meules à ébarber agglomérés ont une date de péremption. Ne plus les utiliser passée cette date.

Description des prestations et du produit

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.

Utilisation conforme

L'outil électroportatif est conçu pour le tronçonnage et le brossage de métaux, de la pierre, de plastiques et de matériaux composites, pour le meulage et l'ébarbage de métaux, de plastiques et matériaux composites ainsi que pour le perçage à sec de matières minérales avec des scies-trépans diamantées. Il convient ce faisant d'utiliser le bon capot de protection (voir « Mise en marche », Page 49).

Pour le tronçonnage de pierres, veillez à assurer une aspiration suffisante des poussières.

En combinaison avec les accessoires de ponçage adéquats, l'outil électroportatif peut aussi être utilisé pour le ponçage avec des disques abrasifs.

L'outil électroportatif ne convient pas pour meuler des matières minérales avec des meules assiettes diamantées.

Éléments constitutifs

La numérotation des éléments se réfère à la représentation de l'outil électroportatif sur la page graphique.

(1) Levier de déverrouillage du capot de protection
(2) Bouton de blocage de broche
(3) Interrupteur Marche/Arrêt (GWS 14-125 / GWS 14-125 S / GWS 17-125 / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 SB)
(4) Filtre à poussière (GWS 14-125 / GWS 14-125 S) ^a)
(4) Filtre à poussière (GWS 17-125 / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 SB)
(5) Molette de présélection de vitesse (GWS 14-125 S / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 SB / GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(6) Interrupteur Marche/Arrêt (GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(7) Levier de déverrouillage de l'interrupteur Marche/Arrêt (GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)

42 | Français

(8) Poignée supplémentaire standard (surface de préhension isolée) ^a)
(9) Poignée supplémentaire antivibrations (surface de préhension isolée)
(10) Capot d'aspiration spécial meulage ^a)
(11) Capot de protection spécial meulage
(12) Capot de protection spécial tronçonnage ^a)
(13) Cache spécial tronçonnage
(14) Flasque de serrage avec joint torique (GWS 14-125 / GWS 14-125 S / GWS 17-125 / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 PS / GWS 17-150 PS)
(14) Flasque de serrage prémonté avec joint torique (GWS 17-125 SB / GWS 17-125 PSB)
(15) Meule assiette au carbure ^a)
(16) Meule ^a)
(17) Brosse circulaire ( 22,22 mm) ^a)
(18) Brosse circulaire (M 14) ^a)

(19) Disque à tronçonner ^a)
(20) Disque à tronçonner diamanté ^a)
(21) Écrou de serrage
(22) Écrou de serrage rapide SDS-clic ^a)
(23) Clé à ergots pour écrou de serrage
(24) Poignée (surface de préhension isolée)
(25) Broche d'entraînement
(26) Protège-main ^a)
(27) Plateau de ponçage caoutchouc ^a)
(28) Disque abrasif ^a)
(29) Écrou cylindrique ^a)
(30) Brosse boisseau ^a)
(31) Brosse conique ^a)
(32) Scie-trépan diamantée ^a)
(33) Clé plate ^a)
a) Cet accessoire n'est pas fourni.

(34) Capot d'aspiration spécial tronçonnage avec glissière de guidage ^a)

Caractéristiques techniques

Meuleuse angulaire GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S

Référence		3 601 GD0 0.. 3 601 GD0 1.. 3 601 GD0 2.. 3 601 GD0 3..
Puissance absorbée nominale W 1 400 1 400 1 700 1 700
Puissance débitée W 830 830 1 010 1 010
Régime à vide assigné ^A)	tr/min	11 500	11 500	11 500
Plage de réglage de vitesses de ro-tation	tr/min	-	2 800-11 500	-	2 800-11 500
Diamètre max. du disque/plateau support caoutchouc	mm	125	125	125
Filetage de la broche d'entraînement		M 14	M 14	M 14	M 14
Longueur de filetage max. de la broche d'entraînement	mm	21	21	21	21
Variateur électronique		-	●	-	●
Constante électronique		●	●	●	●
Protection anti-redémarrage		●	●	●	●
Démarrage progressif		●	●	●	●
Arrêt en cas de rebond (KickBack Control)		●	●	●	●
Frein d'arrêt immédiat		-	-	-	-
Protection en cas de chute (Drop Control)		-	-	-	-
Poids ^B)	kg	2,2-2,5	2,2-2,5	2,2-2,5	2,2-2,5
Indice de protection		☐/II	☐/II	☐/II	☐/II

A) Régime à vide assigné selon EN IEC 62841-2-3 pour la sélection des accessoires adaptés. Le régime à vide réel ne doit pas dépasser le régime à vide assigné et est donc moins élevé.
B) selon le capot de protection utilisé ((12), (11), (13)) et la poignée supplémentaire utilisée ((8), (9))
Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette valeur et sur certaines versions destinées à certains pays.

Les valeurs peuvent varier selon le produit, les conditions d'utilisation et les conditions ambiantes. Pour plus d'informations, rendez-vous sur www.bosch-professional.com/wac.

Meuleuse angulaire GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB

Référence	3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7..
Puissance absorbée nominale W 1 700 1 700 1 700 1 700
Puissance débitée W 1 010 1 010 1 010 1 010
Régime à vide assigné ^A)	tr/min 9 700 7 800 9 700 11 500
Plage de réglage de vitesses de ro-tation	tr/min 2 400-9 700 1 900-7 800 2 400-9 700		2 800-11 500
Diamètre max. du disque/plateau support caoutchouc	mm	125	125 150	125
Filetage de la broche d'entraînement		M 14	M 14	M 14
Longueur de filetage max. de la broche d'entraînement	mm	21	21	21
Variateur électronique		●	●	●
Constante électronique		●	●	●
Protection anti-redémarrage		●	●	●
Démarrage progressif		●	●	●
Arrêt en cas de rebond (KickBack Control)		●	●	●
Frein d'arrêt immédiat		-	-	-
Protection en cas de chute (Drop Control)		-	-	-
Poids ^B)	kg	2,2-2,5	2,2-2,5	2,2-2,5
Indice de protection		☐/II	☐/II	☐/II

A) Régime à vide assigné selon EN IEC 62841-2-3 pour la sélection des accessoires adaptés. Le régime à vide réel ne doit pas dépasser le régime à vide assigné et est donc moins élevé.
B) selon le capot de protection utilisé ((12), (11), (13)) et la poignée supplémentaire utilisée ((8), (9))
Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette valeur et sur certaines versions destinées à certains pays.
Les valeurs peuvent varier selon le produit, les conditions d'utilisation et les conditions ambiantes. Pour plus d'informations, rendez-vous sur www.bosch-professional.com/wac.

Meuleuse angulaire		GWS 17-125 PS	GWS 17-150 PS	GWS 17-125 PSB
Référence		3 601 GD1 3..	3 601 GD1 6..	3 601 GD1 7..
Puissance absorbée nominale	W	1 700	1 700	1 700
Puissance débitée	W	1 010	1 010	1 010
Régime à vide assigné ^A)	tr/min	11 500	9 700	11 500
Plage de réglage de vitesses de rota-tion	tr/min	2 800–11 500	2 400–9 700	2 800–11 500
Diamètre max. du disque/plateau support caoutchouc	mm	125	150	125
Filetage de la broche d'entraînement		M 14	M 14	M 14
Longueur de filetage max. de la broche d'entraînement	mm	21	21	14
Variateur électronique		●	●	●
Constante électronique		●	●	●
Protection anti-redémarrage		●	●	●

44 | Français

Meuleuse angulaire GWS 17-125 PS GWS 17-150 PS GWS 17-125 PSB

Démarrage progressif ● ● ●
Arrêt en cas de rebond (KickBack Control)	● ● ●
Frein d'arrêt immédiat -- ●
Protection en cas de chute (Drop Control)	-- ●
Poids ^B)	kg 2,2-2,5 2,4-2,7 2,3-2,6
Indice de protection	☐ / II / II / II	☐	☐

A) Régime à vide assigné selon EN IEC 62841-2-3 pour la sélection des accessoires adaptés. Le régime à vide réel ne doit pas dépasser le régime à vide assigné et est donc moins élevé.
B) selon le capot de protection utilisé ((12), (11), (13)) et la poignée supplémentaire utilisée ((8), (9))
Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette valeur et sur certaines versions destinées à certains pays.
Les valeurs peuvent varier selon le produit, les conditions d'utilisation et les conditions ambiantes. Pour plus d'informations, rendez-vous sur www.bosch-professional.com/wac.

Informations sur le niveau sonore/les vibrations

Valeurs d'émissions sonores déterminées conformément à EN IEC 62841-2-3.

Le niveau sonore en dB(A) typique de l'outil électroportatif est de

Niveau de pression acoustique	dB(A)	95	95	96	96
Niveau de puissance acoustique	dB(A)	103	103	104	104
Incertitude K	dB	3	3	3	3
Portez un casque antibruit !

Valeurs globales de vibration a_h (somme vectorielle sur les trois axes) et incertitude K conformément à EN IEC 62841-2-3 :

Ébarbage de surfaces et tronçonnage :

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5

Ponçage avec disque abrasif :

a_h	m/s^2	2,5	2,5	< 2,5	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

Valeurs d'émissions sonores déterminées conformément à EN IEC 62841-2-3.

Le niveau sonore en dB(A) typique de l'outil électroportatif est de

Niveau de pression acoustique	dB(A)	94	96	95	96
Niveau de puissance acoustique	dB(A)	102	104	103	104
Incertitude K	dB	3	3	3	3
Portez un casque antibruit !

Valeurs globales de vibration a_h (somme vectorielle sur les trois axes) et incertitude K conformément à EN IEC 62841-2-3 :

Ébarbage de surfaces et tronçonnage :

a_h	m/s2	5,8	5,8	6,6	4,6
K	m/s2	1,5	1,5	1,5	1,5

Ponçage avec disque abrasif :
a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

A) déterminé pour diamètre 125 mm

GWS 17-125 PS GWS 17-150 PS GWS 17-125 PSB
3 601 GD1 3.. 3 601 GD1 6.. 3 601 GD1 7..
Valeurs d'émissions sonores déterminées conformément à EN IEC 62841-2-3.
Le niveau sonore en dB(A) typique de l'outil électroportatif est de

Niveau de pression acoustique	dB(A)	94	94	94
Niveau de puissance acoustique	dB(A)	102	102	102
Incertitude K	dB	3	3	3
Portez un casque antibruit !

Valeurs globales de vibration a_h (somme vectorielle sur les trois axes) et incertitude K conformément à EN IEC 62841-2-3 :

Ébarbage de surfaces et tronçonnage :
a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5
Ponçage avec disque abrasif :
a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

A) déterminé pour diamètre 125 mm

Lors du meulage de tôles fines ou de grandes surfaces de matériaux ayant tendance à vibrer facilement, le niveau sonore peut être jusqu'à 15 dB plus élevé. L'utilisation de tapis d'isolation phonique lourds permet alors de réduire le niveau sonore. Il convient de tenir alors compte de ce niveau sonore anormalement élevé lors de l'évaluation des risques liés à l'exposition aux bruits et lors du choix de la protection auditive appropriée.

Le niveau de vibration et la valeur d'émission sonore indiqués dans cette notice d'utilisation ont été mesurés selon une procédure de mesure normalisée et peuvent être utilisés pour établir une comparaison entre différents outils électroportatifs. Ils peuvent aussi servir de base à une estimation préliminaire du taux de vibration et du niveau sonore.

Le niveau de vibration et la valeur d'émission sonore indiqués s'appliquent pour les utilisations principales de l'outil électroportatif. Si l'outil électroportatif est utilisé pour d'autres applications, avec d'autres accessoires de travail ou sans avoir fait l'objet d'un entretien régulier, le niveau de vibration et la valeur d'émission sonore peuvent différer. Il peut en résulter des vibrations et un niveau sonore nettement plus élevés pendant toute la durée de travail.

Pour une estimation précise du niveau de vibration et du niveau sonore, il faut aussi prendre en considération les périodes pendant lesquelles l'outil est éteint ou bien en marche sans être vraiment en action. Il peut en résulter au final un niveau de vibration et un niveau sonore nettement plus faibles pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires permettant de protéger l'utilisateur de l'effet des vibrations, par exemple : maintenance de l'outil électroportatif et des acces-

soires de travail, maintien des mains au chaud, organisation des procédures de travail.

Protection anti-redémarrage

La protection anti-redémarrage évite le démarrage incontrôlé de l'outil électroportatif après une coupure de courant.

Pour remettre en marche l'outil électroportatif, placez l'interrupteur Marche/Arrêt (3) / (6) dans la position arrêt et redémarrez l'outil électroportatif.

Démarrage progressif

Le démarrage électronique progressif limite le couple lors de la mise en marche et permet à l'outil électrique de démarrer sans trop d'à-coups.

Remarque : si l'outil électrique fonctionne à pleine vitesse immédiatement après sa mise en marche, le démarrage progressif et la protection contre le redémarrage sont défaillants. L'outil électrique doit être immédiatement envoyé au service après-vente, voir paragraphe « Service après-vente et conseils d'utilisation » pour les adresses.

46 | Français

Constante électronique

La constante électronique maintient la vitesse de rotation quasi constante à vide et quelle que soit la charge, pour offrir des performances toujours identiques.

Arrêt en cas de contrecoup

En cas de rebond soudain de l'outil électroportatif, par ex. lors du blocage du disque à tronçonner dans une fente, un circuit électronique coupe l'alimentation électrique du moteur.

Pour remettre en marche l'outil électroportatif, placez l'interrupteur Marche/Arrêt (3) / (6) dans la position arrêt et redémarrez l'outil électroportatif.

Protection en cas de chute

La fonction Drop Control intégrée arrête l'outil électroportatif dès qu'il touche le sol après une chute. Pour remettre en marche l'outil électroportatif, placez l'interrupteur Marche/Arrêt (3) / (6) dans la position arrêt et redé-

marrez l'outil électroportatif.

Frein d'arrêt immédiat

L'outil électroportatif dispose d'un frein d'arrêt immédiat. Lorsque l'outil électroportatif est arrêté ou en cas de coupure de courant, l'accessoire s'immobilise en quelques secondes.

Présélection de vitesse de rotation

La molette de présélection de vitesse (5) permet de sélectionner la vitesse de rotation requise (même durant l'utilisation de l'outil) en l'absence du filtre à poussière (4). Retirez le filtre à poussière (4) s'il est monté. Le tableau ci-dessous indique les valeurs recommandées pour différentes applications.

Matériau Application Accessoire de travail Position molette de présélec-
		tion
Métal Décapage de peinture Disque abrasif 2-3
Métal Brossage, dérouillage Meule boisseau, disque abrasif 3
Acier inoxydable Meulage Meule/disque fibre 4-6
Métal Ébarbage Meule 6
Métal Tronçonnage Disque à tronçonner 6
Pierre	Tronçonnage Disque à tronçonner diamanté 6

▶ La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil élec-

trique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat.

Position molette de pré-sélection de vi-tesse	GWS 14-125 SGWS 17-125 SGWS 17-125 SBGWS 17-125 PSGWS 17-125 PSB[tr/min]	GWS 17-125 S INOX[tr/min]	GWS 17-125 TSGWS 17-150 SGWS 17-150 PS[tr/min]
1	2 800	1 900	2 400
2	4 500	3 300	4 100
3	6 300	4 400	5 400
4	8 200	5 400	6 700
5	9 800	6 500	8 000
6	11 500	7 800	9 700

Les valeurs indiquées pour chacune des vitesses sont des valeurs indicatives.

Montage

Montage du dispositif de protection

Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'il soient sur l'outil électroportatif.

Remarque : En cas de cassure de la meule ou du disque pendant l'utilisation ou de détérioration des dispositifs de fixation sur le capot de protection/l'outil électroportatif, envoyez sans tarder l'outil électroportatif dans un centre de service après-vente. Pour les adresses, reportez-vous à la section « Service après-vente et conseil utilisateurs ».

Capot de protection pour meulage

Placez le capot de protection (11) sur la fixation de l'outil électroportatif jusqu'à ce que les ergots de codage du capot de protection viennent se loger dans les évidements de la fixation. Appuyez pour cela sur le levier de déverrouillage (1) et maintenez-le actionné. Montez le capot de protection (11) sur le collet de broche en exerçant une pression jusqu'à ce que l'épaulement du capot de protection repose sur le flasque de l'outil électroportatif et tournez le capot de protection jusqu'à ce qu'il s'enclenche de façon perceptible. Ajustez la position du capot de protection (11) en fonction des besoins du travail à effectuer. Pour cela, poussez le levier de déverrouillage (1) vers le haut et tournez le capot de protection (11) dans la position souhaitée.

Orientez le capot de protection (11) de sorte que les deux ergots du levier de déverrouillage (1) viennent se loger dans les évidements correspondants du capot de protection (11).
- Orientez le capot de protection (11) de façon à éviter les projections d'étincelles en direction de l'utilisateur.
Dans le sens de rotation de l'accessoire, le capot de protection (11) ne doit pouvoir pivoter que si l'on appuie sur le levier de déverrouillage (1) ! Si cela n'est pas le cas, ne continuez en aucun cas à utiliser l'outil électroportatif, confiez-le au service après-vente pour réparation.

Remarque : Les ergots de codage se trouvant sur le capot de protection (11) font en sorte que seul le capot de protection adapté à l'outil électroportatif puisse être monté.

Carter d'aspiration spécial meulage

Pour réduire fortement la production de poussière pendant l'enlèvement de peintures, de vernis et de matières plastiques avec des meules assiettes carbure (15), vous pouvez utiliser le capot d'aspiration (10). Le capot d'aspiration (10) n'est pas approprié pour le meulage des métaux.

Il est possible de raccorder au capot d'aspiration (10) un aspirateur Bosch approprié. Insérez pour cela le flexible d'aspiration muni de l'adaptateur d'aspiration dans la tubulure du capot d'aspiration prévue à cet effet.

Capot de protection spécial tronçonnage

Pour les tronçonnages, utilisez toujours le capot de protection spécial tronçonnage (12) ou le capot de protection spécial meulage (11) avec le cache spécial tronçonnage (13).
▶ Lors du tronçonnage de matières minérales, veillez à assurer une aspiration suffisante des poussières.

Le capot de protection spécial tronçonnage (12) se monte comme le capot de protection spécial meulage (11).

Cache spécial tronçonnage en métal

Montez le cache spécial tronçonnage (13) en métal sur le capot de protection spécial meulage (11) (voir figure A) : basculez l'étrier de maintien vers l'arrière (1). Emboîtez le cache (13) sur le capot de protection spécial meulage (11) (2). Pressez fermement l'étrier de maintien contre le capot de protection (11) (3).

Pour le retrait (voir figure B), appuyez sur le bouton de l'étrier de maintien (1) et basculez l'étrier vers l'arrière (2). Dégagez le cache (13) du capot de protection (11) (3).

Cache spécial tronçonnage en plastique

Emboîtez le cache spécial tronçonnage (13) en plastique sur le capot de protection spécial meulage (11) (voir figure C). Le cache (13) s'enclenche de manière audible et perceptible sur le capot de protection (11).

Pour le retrait (voir figure D), déverrouillez le cache (13) sur le capot de protection (11) (①) à gauche ou à droite et retirez le cache (②).

Capot de protection spécial tronçonnage avec glissière de guidage

Le capot d'aspiration spécial tronçonnage avec glissière de guidage (34) se monte comme le capot de protection spécial meulage.

En fixant la poignée supplémentaire (8)/(9) à travers l'étrier du capot d'aspiration sur le carter d'engrenage, l'outil électroportatif est relié solidement au capot d'aspiration. Un aspirateur Bosch approprié peut être raccordé au capot d'aspiration avec glissière de guidage (34). Insérez pour cela le flexible d'aspiration muni de l'adaptateur d'aspiration dans la tubulure du capot d'aspiration prévue à cet effet.

Remarque : Le frottement de la poussière dans le flexible d'aspiration et l'accessoire pendant l'aspiration génère des charges électrostatiques donnant lieu à des décharges d'électricité statique plus ou moins fortes (dépend de facteurs ambiants et de l'état physiologique de l'utilisateur). Bosch recommande d'utiliser un flexible d'aspiration antistatique (accessoire) pour l'aspiration de poussières fines et de matériaux secs.

Protège-main

Montez systématiquement le protège-main (26) pour les travaux avec le plateau support caoutchouc (27) ou avec une brosse boisseau/brosse circulaire/scie-trépan diamantée.

48 | Français

Fixez le protège-main (26) avec la poignée supplémentaire (8)/(9).

Poignée supplémentaire standard/poignée supplémentaire antivibrations

Vissez la poignée supplémentaire (8)/(9) du côté gauche ou droit de la tête de meuleuse, selon les besoins.

N'utilisez pas l'outil électroportatif sans la poignée supplémentaire (8)/(9).
▶ Ne continuez pas à utiliser l'outil électroportatif si la poignée supplémentaire (8)/(9) est endommagée. N'apportez aucune modification à la poignée supplémentaire (8)/(9).

Vibration Control

La poignée supplémentaire antivibrations (9) réduit les vibrations et rend l'utilisation de l'outil électroportatif plus confortable et plus sûre.

Montage des accessoires de ponçage

Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'il soient sur l'outil électroportatif.

Attendez que les meules à ébarber et les disques à tronçonner aient refroidi avant de les toucher. Les meules deviennent brûlantes pendant le travail.

Nettoyez la broche d'entraînement (25) et toutes les pièces à monter.

Pour serrer et libérer les meules et autres accessoires, pressez la touche de blocage de broche (2) afin de bloquer la broche d'entraînement.

N'actionnez la touche de blocage de broche que lorsque la broche d'entraînement est à l'arrêt. L'outil électroportatif risque sinon d'être endommagé.

Meule / disque à tronçonner

N'utilisez que des meules et disques aux dimensions prescrites. Le diamètre de l'alésage central doit être adapté au flasque d'entraînement. N'utilisez ni raccords réducteurs ni adaptateurs.

Lors de l'utilisation de disques à tronçonner diamantés, veillez à ce que la flèche de sens de rotation sur le disque et le sens de rotation de l'outil électroportatif (voir la flèche de sens de rotation sur le carter) coïncident.

L'ordre de montage est visible sur la page avec les graphiques.

Remarque : Lors du montage de disques à meuler ou tronçonner agglomérés avec le flasque de serrage (14) fourni et l'écrou de serrage (21) ou l'écrou de serrage rapide (22), l'utilisation d'intercalaires n'est pas nécessaire.

Pour fixer le disque à meuler/à tronçonner, placez le flasque de serrage muni du joint torique (14) sur la broche d'entraînement (25) et serrez l'écrou de serrage (21).

Veillez à orienter l'écrou de serrage (21) dans le bon sens par rapport au disque à meuler/à tronçonner utilisé (voir les figures au début de la notice d'utilisation) et serrez l'écrou avec la clé à ergots (voir « Écrou de serrage rapide

SDS-clip », Page 48).

Remarque pour GWS 17-125 SB et GWS 17-125 PSB : Le flasque de serrage (14) est déjà prémonté.

Pour le retrait du disque à meuler/à tronçonner, un couple élevé doit être exercé pour desserrer l'écrou de serrage (21).

L'écrou de desserrage rapide (22) (voir « Écrou de serrage rapide SDS-Rage-4h) se desserre en revanche facilement, sans avoir à exercer un couple élevé.

Après avoir monté la meule/le disque et avant de mettre l'outil en marche, vérifiez si la meule/le disque est fixé(e) correctement et peut tourner librement. Assurez-vous que la meule/le disque ne frôle pas le capot de protection ni d'autres pièces.

Dans le flasque de serrage (14) se trouve un joint torique plastique autour de l'épaulement de centrage. Si le joint torique manque ou est endommagé, remplacez impérativement le flasque de serrage (14) avant de réutiliser l'outil électroportatif.

Remarque pour GWS 17-125 SB et GWS 17-125 PSB : Un joint torique est utilisé. Si le joint torique manque ou est endommagé ou si le flasque de serrage peut être détaché complètement de la broche, il faut faire remplacer le flasque de serrage dans un centre de service après-vente Bosch agréé.

Écrou de serrage rapide SDS-clic

Pour changer de meule ou de disque sans avoir à utiliser de clé, utilisez l'écrou de serrage rapide (22) à la place de l'écrou de serrage (21).

L'écrou de serrage rapide (22) ne doit être utilisé que pour les disques à meuler ou à tronçonner.

N'utilisez qu'un écrou de serrage rapide (22) en parfait état, sans traces de détérioration.

Lors du vissage, veillez à ce que le côté gravé de l'écrou de serrage rapide (22) ne se trouve pas du côté meule/disque ; la flèche doit être orientée vers la rainure de repère (35).

(35)

Actionnez le bouton de blocage de broche (2) pour bloquer la broche. Pour serrer l'écrou de serrage rapide, faites tourner d'un geste ferme la meule/le disque dans le sens horaire.

Pour desserrer un écrou de serrage rapide (non endommagé) correctement fixé, tournez avec la main la molette dans le sens antihoraire. N'essayez jamais de desserrer un écrou de serrage rapide grippé avec une pince, utilisez uniquement la clé à ergots. Positionnez la clé à ergots comme représenté sur la figure.

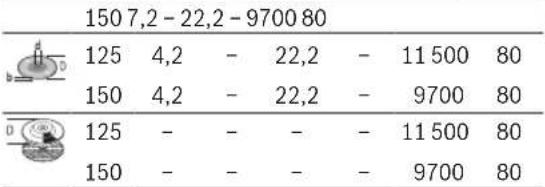

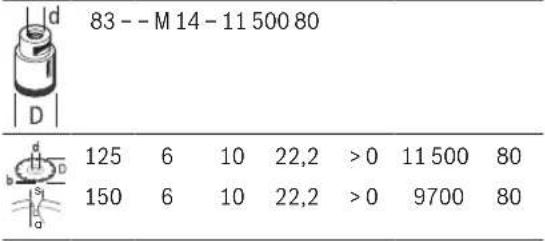

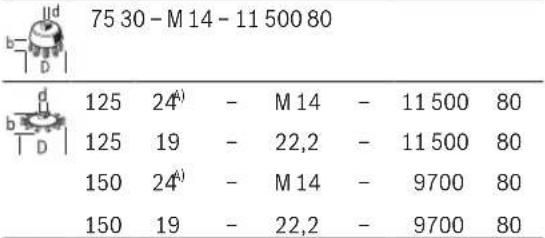

Accessoires de meulage utilisables

Vous pouvez utiliser toutes les meules et disques indiqués dans cette notice d'utilisation.

La vitesse de rotation [en tr/min] et la vitesse circonférentielle [en m/s] des meules/disques utilisés doivent correspondre aux indications du tableau ci-dessous.

Respectez pour cette raison la vitesse de rotation et vitesse circonférentielle indiquées sur l'étiquette de la meule/du disque.

maxi [mm] [mm] [°]
Dbsda [tr/					min]	[m/s]
	125	7,2	-	22,2	-	11 500 80
	150	7,2	-	22,2	-	9 700 80
	125	4,2	-	22,2	-	11 500 80
	150	4,2	-	22,2	-	9 700 80
	125	-	-	-	-	11 500 80
	150	-	-	-	-	9 700 80

75 30 - M 14 - 11 500 80
b D	125	24^A)	-	M 14	-	11 500	80
	125	19	-	22,2	-	11 500	80
	150	24^A)	-	M 14	-	9 700	80
	150	19	-	22,2	-	9 700	80

125--M 14-11 500 80
83--M 14-11 500 80
125	6	10	22,2	>0	11 500	80
150	6	10	22,2	>0	9 700	80

A) Seulement pour GWS 17-125 SB et GWS 17-125 PSB : N'utilisez pas de brosses circulaires avec filetage intérieur.

Rotation de la tête d'engrenage (voir figure E)

Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'il soient sur l'outil électroportatif.

La tête de meuleuse peut être tournée de 4 x 90°. Cela permet, lors de certaines applications, de placer l'interrupteur Marche/Arrêt dans une meilleure position de prise en main, par ex. pour les gauchers.

Dévissez complètement les 4 vis (1). Faites pivoter avec précaution la tête de meuleuse jusque dans la position souhaitée (2) sans la désolidariser du carter. Resserrez les 4 vis (3).

Retrait du filtre à poussière (voir figures F et G)

Faites coulisser le filtre à poussière (4) dans le sens de la flèche sous l'outil électroportatif.

Retirez le filtre à poussière (4) sans le saisir latéralement.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Le contact avec les poussières ou leur inhalation peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou des personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.

- Si possible, utilisez un dispositif d'aspiration des poussières approprié au matériau.

- Veillez à bien aérer la zone de travail.

- Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

- Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s'enflammer.

Mise en marche

▶ Ne provoquez pas l'arrêt de l'outil électroportatif en exerçant une pression trop forte.

Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'il soient sur l'outil électroportatif.

▶ Attention lors de la réalisation de rainures ou saignées dans des murs porteurs, voir la section « Remarques sur la statique ».

▶ Serrez la pièce si son poids ne suffit pas à assurer une bonne stabilité.

- Après l'avoir fortement sollicité, laissez tourner l'outil électroportatif à vide pendant quelques minutes pour refroidir l'accessoire de travail.

50 | Français

N'utilisez jamais l'outil électroportatif avec un support de tronçonnage.
▶ Attendez que les meules à ébarber et les disques à tronçonner aient refroidi avant de les toucher. Les meules deviennent brûlantes pendant le travail.

Instructions d'utilisation

Dégrossissage

Pour les opérations d'ébarbage/meulage au moyen d'abrasifs agglomérés, utilisez toujours le capot de protection spécial meulage (11).
▶ N'utilisez jamais de disques à tronçonner pour les travaux de dégrossissage !
Lors de travaux de meulage/ébarbage, le capot de protection spécial tronçonnage (12) ou le capot de protection spécial meulage (11) avec cache spécial tronçonnage (13) risque de toucher la pièce et de vous faire perdre le contrôle de l'outil.

Lors des travaux de meulage, les meilleurs résultats sont obtenus avec un angle d'inclinaison de 30 à 40°. Effectuez avec l'outil électroportatif des mouvements de va-et-vient en exerçant une pression modérée. De la sorte, la pièce ne s'échauffe pas excessivement, elle ne se colore pas et il n'apparaît pas de stries.

Lors de l'utilisation de disques agglomérés homologués à la fois pour les travaux de tronçonnage et de meulage, il faut utiliser le capot de protection spécial tronçonnage (12) ou le capot de protection spécial meulage (11) avec le cache spécial tronçonnage (13).

Meulage avec disque à lamelles

Pour effectuer des meulages avec un disque à la-melles, utilisez toujours le capot de protection spécial meulage (11).

Le disque à lamelles (accessoire) permet d'ébarber et de meuler des surfaces bombées et des profilés. Les disques à lamelles ont une durée de vie nettement plus élevée que les meules conventionnelles. Ils s'échauffent par ailleurs moins et sont plus silencieux.

Meulage avec plateau support

▶ Toujours monter le protège-main (26) pour les travaux avec le plateau caoutchouc (27).

Pour meuler avec un plateau support, il n'est pas nécessaire d'utiliser de capot de protection.

L'ordre de montage est visible sur la page avec les graphiques.

Vissez l'écrou cylindrique (29) et serrez-le avec la clé à ergots.

Brosse boisseau/brosse circulaire/brosse conique

Utilisez toujours le capot de protection spécial meulage.(11) pour les travaux de brossage avec une brosse circulaire. Pour les travaux de brossage avec brosse boisseau/brosse conique, pas besoin d'utiliser de capot de protection.

Montez toujours le protège-main (26) pour les travaux avec la brosse boisseau ou la brosse conique.
En cas d'utilisation d'une brosse circulaire de taille supérieure à la taille maximale admissible, les fils en acier de la brosse risquent de rester coincés dans le capot de protection et d'être arrachés.

L'ordre de montage est visible sur la page avec les graphiques.

Vissez la brosse boisseau/brosse conique/brosse circulaire avec filetage M14 sur la broche d'entraînement jusqu'à ce qu'elle appuie fermement contre le flasque à l'extrémité du filetage de broche. Serrez la brosse boisseau/brosse conique/brosse circulaire avec une clé plate.

Pour fixer la brosse circulaire de diamètre 22,22 mm, placez le flasque de serrage muni du joint torique (14) sur la broche d'entraînement (25), vissez l'écrou rond (29) et serrez-le avec la clé à ergots.

Tronçonnage du métal

Pour le tronçonnage de métaux avec des disques à tronçonner agglomérés ou des disques à tronçonner diamantés, utilisez toujours le capot de protection spécial tronçonnage (12) ou le capot de protection spécial meulage (11) avec le cache spécial tronçonnage (13).
En cas d'utilisation du capot de protection spécial meulage (11) pour effectuer des tronçonnages avec des disques à tronçonner agglomérés, il y a un risque accru de projection d'étincelles, de particules et de fragments de disque en cas de cassure du disque.

Pour le tronçonnage, travaillez avec une vitesse d'avance modérée, adaptée au type de matériau. N'exercez pas de forte pression sur le disque à tronçonner, ne l'inclinez pas et n'effectuez pas de mouvements d'oscillation.

Après avoir arrêté l'outil, ne freinez pas le disque à tronçonner en exerçant une pression vers le côté.

Toujours travailler en opposition (pas en avalant). Le disque risque sinon de sortir de la ligne de coupe de façon incontrôlée. Lors du tronçonnage de profilés et de tubes à section carrée, débutez au niveau de la plus petite section.

Tronçonnage de la pierre

Pour le tronçonnage de pierre/matières minérales avec des disques à tronçonner agglomérés ou des disques à tronçonner diamantés spécial pierre/béton, utilisez toujours le capot d'aspiration spécial tronçonnage avec glissière de guidage (34) ou le capot de protection spécial tronçonnage (12) ou le capot de protection spécial meulage (11) avec cache spécial tronçonnage (13).
Lors du tronçonnage de matières minérales, veillez à assurer une aspiration suffisante des poussières.
▶ Portez un masque anti-poussières.

L'outil électroportatif est seulement conçu pour effectuer des tronçonnages/des meulages à sec.
Lors de la réalisation de travaux de tronçonnage et meulage dans du béton ou de la maçonnerie en utilisant le capot de protection spécial tronçonnage (12), le capot de protection spécial meulage (11) ou le capot de protection spécial meulage (11) avec cache spécial tronçonnage (13), il y a un dégagement de poussière important et un risque important de perte de contrôle de l'outil électroportatif et donc de rebond.

Pour tronçonner de la pierre, il est recommandé d'utiliser un disque à tronçonner diamanté.

Lors de l'utilisation du capot d'aspiration spécial tronçonnage avec glissière de guidage (34), il faut que l'aspirateur raccordé soit conçu pour l'aspiration de poussières minérales. Bosch propose des aspirateurs appropriés.

Mettez en marche l'outil électroportatif et posez-le sur la pièce avec la partie avant de la glissière de guidage. Déplacez l'outil électroportatif sur la pièce avec une vitesse d'avance modérée, adaptée au type de matériau.

Lors du tronçonnage de matériaux particulièrement durs, comme du béton avec forte teneur en gravier, le disque à tronçonner diamanté peut se mettre à surchauffer et risque alors de se détériorer. Une surchauffe du disque est reconnaissable à la formation d'une couronne d'étincelles autour du disque.

En pareil cas, interrompez le tronçonnage et laissez refroidir le disque en faisant fonctionner l'outil électroportatif à vide et à la vitesse maximale pendant une courte durée.

L'apparition d'une couronne d'étincelles autour du disque et une diminution notable de la vitesse d'avance sont des signes révélateurs de l'émoussage d'un disque à tronçonner. Il convient alors de le réaffûter en réalisant quelques coupes brèves dans un matériau abrasif (par ex. de la brique silicocalcaire).

Tronçonnage d'autres matériaux

Pour le tronçonnage de matériaux tels que plastiques, matériaux composites etc. avec des disques à tronçonner agglomérés ou des disques à tronçonner Carbide Multi Wheel, utilisez toujours le capot de protection spécial tronçonnage (12) ou le capot de protection spécial meulage (11) avec cache spécial tronçonnage (13). Pour une aspiration plus efficace des poussières, utilisez le capot d'aspiration avec glissière de guidage (34).

Utilisation de scies-trépans diamantées

N'utilisez que des scies-trépans diamantées à sec.
Montez toujours le protège-main (26) lors des travaux avec des scies-trépans diamantées.

N'amorcez pas le perçage avec la scie-trépan parallèle à la pièce. Plongez la dans la pièce en l'inclinant et effectuez des

mouvements circulaires. Cela garantit un refroidissement optimal et prolonge la durée de vie de la scie-trépan.

Remarques sur la statique

La réalisation de saignées dans des murs porteurs est réglementée. Respectez impérativement la législation en vigueur. Avant de débuter les travaux, demandez conseil au staticien/à l'architecte responsable ou au maître d'œuvre compétent.

Mise en marche

En cas de raccordement de l'outil électroportatif à un générateur mobile (groupe électrogène) ne disposant pas de réserves de puissance suffisantes ou d'une régulation de tension appropriée avec amplification du courant de démarrage, les pertes de puissance ou un comportement anormal peuvent se produire à la mise en marche.

Assurez-vous que le groupe électrogène dispose de caractéristiques (tension et fréquence réseau notamment) compatibles avec la meuleuse.

Tenez compte de la tension secteur ! La tension du secteur doit correspondre aux indications se trouvant sur la plaque signalétique de l'outil électroportatif.

Mise en marche/arrêt

Pour mettre en marche l'outil électroportatif, poussez l'interrupteur Marche/Arrêt (3) vers l'avant.

Pour bloquer l'interrupteur Marche/Arrêt (3), appuyez sur l'interrupteur Marche/Arrêt (3) jusqu'à ce qu'il s'enclenche. Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt (3) ou, s'il a été bloqué, appuyez brièvement sur la partie arrière de l'interrupteur Marche/Arrêt (3), puis relâchez ce dernier.

Vérifiez les accessoires de meulage avant de les utiliser. L'accessoire de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez une marche d'essai en faisant tourner l'outil à vide pendant au moins 1 minute. N'utilisez jamais des accessoires de meulage qui sont endommagés, qui vibrent ou dont la rotation est irrégulière. Les accessoires de meulage endommagés peuvent éclater et causer des blessures.

Mise en marche/arrêt

(GWS 17-125 PS / GWS 17-150 PS / GWS 17-125 PSB)

Pour mettre en marche l'outil électroportatif, poussez le levier de déverrouillage (7) vers l'arrière et poussez l'interrupteur Marche/Arrêt (3) vers le haut.

Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt (3).

Vérifiez les accessoires de meulage avant de les utiliser. L'accessoire de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez une marche d'essai en faisant tourner l'outil à vide pendant au moins 1 minute. N'utilisez jamais des accessoires de meulage qui sont endommagés, qui vibrent ou dont la rotation est irrégulière. Les accessoires de meulage endommagés peuvent éclater et causer des blessures.

Entretien et Service après-vente

Nettoyage et entretien

Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'il soient sur l'outil électroportatif.
Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.
Dans la mesure du possible, utilisez toujours un aspirateur quand les conditions de travail sont extrêmes. Soufflez fréquemment de l'air comprimé au travers des fentes de ventilation et placez un disjoncteur différentiel (PRCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques à effet conducteur se déposent à l'intérieur de l'outil. La double isolation de l'outil électroportatif risque alors d'être endommagée.

Stockez et traitez les accessoires avec précaution.

Dans le cas où il s'avère nécessaire de remplacer le câble d'alimentation, confiez le remplacement à Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site :

www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

France

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif

Tel. : [phone] (Numéro non surtaxé au prix d'un appel local)

E-Mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : [phone]

E-Mail : [e-mail]

Vous trouverez d'autres adresses du service après-vente sous :

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs avec les ordures ménagères !

Seulement pour les pays de l'UE :

Les outils électroportatifs usagés doivent être mis au rebut séparément. Utilisez les systèmes de collecte prévus.

En cas de non-respect des consignes d'élimination, les déchets d'équipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.

Valable uniquement pour la France :

FR Cet appareil et ses accessoires se recyclent À DÉPOSER EN MAGASIN OU À DÉPOSER EN DÉCHÊTERIE

Points de collecte sur www.quefairedemesdechets.fr

Español

Amolado de superficies y tronzado:
a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5
Lijado con disco:
a_h	m/s^2	2,5	2,5	< 2,5	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7..

a_h	m/s2	5,8	5,8	6,6	4,6
K	m/s2	1,5	1,5	1,5	1,5
Lijado con disco:
a_h	m/s2	2,6	3,2	2,6A)	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s2	5,5	4,6	4,8
K	m/s2	1,5	1,5	1,5
Lijado con disco:
a_h	m/s2	3,2	3,5A)	3,2
K	m/s2	1,5	1,5	1,5

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7..

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s2	2,6	3,2	2,6A)	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s2	5,5	4,6	4,8
K	m/s2	1,5	1,5	1,5
Lixamento com disco:
a_h	m/s2	3,2	3,5A)	3,2
K	m/s2	1,5	1,5	1,5

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5
Levigatura con disco:
a_h	m/s^2	2,5	2,5	< 2,5	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7..

a_h

m/s^2

5,8

5,8

6,6

4,6

a_h	m/s2	5,5	4,6	4,8
K	m/s2	1,5	1,5	1,5
Levigatura con disco:
a_h	m/s2	3,2	3,5A)	3,2
K	m/s2	1,5	1,5	1,5

a_h	m/s2	4,5	4,5	5,7	5,7
K	m/s2	1,5	1,5	1,5	1,5
Schuren met schuurblad:
a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5

Slibning med slibeskive:

a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5

Slibning med slibeskive:

a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

A) bestemt for diameter 125 mm

a_h	m/s2	4,5	4,5	5,7	5,7
K	m/s2	1,5	1,5	1,5	1,5
Slipning med sliprondell:
a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h

m/s2

5,5 4,6 4,8

Bosch Power Tools 1 609 92A 99S | (02.04.2024)

134|Svensk

a_h	m/s2	5,8	5,8	6,6	4,6
K	m/s2	1,5	1,5	1,5	1,5
Sliping med slipeskive:
a_h	m/s2	2,6	3,2	2,6A)	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

A) bestemt for diameter 125 mm

a_h	m/s2	4,5	4,5	5,7	5,7
K	m/s2	1,5	1,5	1,5	1,5
Laikkahionta:
a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7..

a_h	m/s2	5,8	5,8	6,6	4,6
K	m/s2	1,5	1,5	1,5	1,5

Laikkahionta:

a_h	m/s2	2,6	3,2	2,6	A)	< 2,5
K	m/s2

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5
Laikkahionta:
a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

a_h	m/s2	4,5	4,5	5,7	5,7
K	m/s2	1,5	1,5	1,5	1,5
Λειανοη με δίσκο:
a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5
Λειανση με δίσκο:
a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/sn2	4,5	4,5	5,7	5,7
K	m/sn2	1,5	1,5	1,5	1,5
Disk ile zimparalama:
a_h	m/sn2	2,5	2,5	< 2,5	< 2,5
K	m/sn2	1,5	1,5	1,5	1,5

GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7..

a_h	m/sn2	5,8	5,8	6,6	4,6
K	m/sn2	1,5	1,5	1,5	1,5
Disk ile zimparalama:
a_h	m/sn2	2,6	3,2	2,6 ^A)	< 2,5
K	m/sn2	1,5	1,5	1,5	1,5

a_h	m/sn2	5,5	4,6	4,8
K	m/sn2	1,5	1,5	1,5

Disk ile zimparalama:

a_h	m/sn2	3,2 3,5	A)	3,2
K	m/sn2

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

206 | Polski

a_h	m/s2	5,8	5,8	6,6	4,6
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5

a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5
Kotoučové broušení:
a_h	m/s^2	2,5	2,5	< 2,5	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

	GWS 17-125 TS	GWS 17-125 S	INOX GWS 17-150 S	GWS 17-125 SB
	3 601 GD0 4..	3 601 GD0 5..	3 601 GD0 6..	3 601 GD0 7..

a_h

m/s2

5,8

5,8

6,6

4,6

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5

Kotoučové broušení:

a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5
Brúšenie kotúčov:
a_h	m/s^2	2,5	2,5	< 2,5	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

	GWS 17-125 TS	GWS 17-125 S INOX	GWS 17-150 S	GWS 17-125 SB
	3 601 GD0 4..	3 601 GD0 5..	3 601 GD0 6..	3 601 GD0 7..

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5
Brúšenie kotúčov:
a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

A) zistené pre priemer 125 mm

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5
Brúsenie kotúčov:
a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

A) zistené pre priemer 125 mm

Csiszolás csiszolópapírral:
a_h	m/s^2	2,5	2,5	< 2,5	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5
Csiszolás csiszolópapírral:
a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

a_h	M/c^2	4,5	4,5	5,7	5,7
K	M/c^2	1,5	1,5	1,5	1,5

Шлифование диском:

a_h	M/c^2	2,5	2,5	< 2,5	< 2,5
K	M/c^2	1,5	1,5	1,5	1,5

a_h	M/c^2	5,8	5,8	6,6	4,6
K	M/c^2	1,5	1,5	1,5	1,5

Шлифование диском:

a_h	M/c^2	2,6	3,2	2,6^A)	< 2,5
K	M/c^2	1,5	1,5	1,5	1,5

a_h	M/c^2	5,5	4,6	4,8
K	M/c^2	1,5	1,5	1,5
Шлифование диском:
a_h	M/c^2	3,2	3,5^A)	3,2
K	M/c^2	1,5	1,5	1,5

125 7,2 - 22,2 - 11 500 80

a_h	M/c^2	4,5	4,5	5,7	5,7
K	M/c^2	1,5	1,5	1,5	1,5
Шліфувальний круг:
a_h	M/c^2	2,5	2,5	< 2,5	< 2,5
K	M/c^2	1,5	1,5	1,5	1,5

a_h	M/c^2	5,8	5,8	6,6	4,6
K	M/c^2	1,5	1,5	1,5	1,5
Шліфувальний круг:
a_h	M/c^2	2,6	3,2	2,6^A)	< 2,5
K	M/c^2	1,5	1,5	1,5	1,5

a_h	M/c^2	5,5	4,6	4,8
K	M/c^2	1,5	1,5	1,5
Шліфувальний круг:
a_h	M/c^2	3,2	3,5^A)	3,2
K	M/c^2	1,5	1,5	1,5

a_h	M/c^2	4,5	4,5	5,7	5,7
K	M/c^2	1,5	1,5	1,5	1,5

a_h	M/c^2	2,5	2,5	< 2,5	< 2,5
K	M/c^2	1,5	1,5	1,5	1,5

a_h	M/C^2	5,8	5,8	6,6	4,6
K	M/C^2	1,5	1,5	1,5	1,5

a_h	M/c^2	2,6	3,2	2,6^A)	< 2,5
K	M/c^2	1,5	1,5	1,5	1,5

a_h

M/ c^2

5,5 4,6 4,8

Bosch Power Tools 1 609 92A 99S | (02.04.2024)

300|Қазақ

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5

Şlefuire cu disc:

a_h	m/s^2	2,5	2,5	< 2,5	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7..

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5

Şlefuire cu disc:

a_h	m/s2	2,6	3,2	2,6A)	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s2	5,5	4,6	4,8
K	m/s2	1,5	1,5	1,5

Slefuire cu disc:

316 | Română

a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

a_h	m/s2	4,5	4,5	5,7	5,7
K	m/s2	1,5	1,5	1,5	1,5
Дисково шкуроване:
a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5

Дисково шкуроване:

a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5

Дисково шкуроване:

a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5
Brušenje diskom:
a_h	m/s^2	2,5	2,5	< 2,5	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5
Brušenje diskom:
a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5
Brušenje diskom:
a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

a_h	m/s2	4,5	4,5	5,7	5,7
K	m/s2	1,5	1,5	1,5	1,5
Brušenje s kolutom:
a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7..

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN IEC 62841-2-3.

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5
Brušenje s kolutom:
a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5

Brušenje s kolutom:

a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

a_h	m/s2	4,5	4,5	5,7	5,7
K	m/s2	1,5	1,5	1,5	1,5

Brušenje s pločom:

a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s2	5,8	5,8	6,6	4,6
K	m/s2	1,5	1,5	1,5	1,5

Brušenje s pločom:

a_h	m/s2	2,6	3,2	2,6 ^A1	< 2,5
K	m/s2

390 | Hrvatski

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5
Brušenje s pločom:
a_h	m/s^2	3,2	3,5^Aj	3,2
K	m/s^2	1,5	1,5	1,5

a_h	m/s2	4,5	4,5	5,7	5,7
K	m/s2	1,5	1,5	1,5	1,5
Ketaslihvimine:
a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7..

a_h	m/s2	5,8	5,8	6,6	4,6
K	m/s2	1,5	1,5	1,5	1,5
Ketaslihvimine:
a_h	m/s2	2,6	3,2	2,6A)	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5

Ketaslihvimine:

a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5
Slipēšana ar slipripu:
a_h	m/s^2	2,5	2,5 < 2,5	< 2,5

418 | Latviešu

K m/s

2

1,5

1,5

1,5

1,5

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5
Slipēšana ar slīpripu:
a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

A) noteikts diametram 125 mm

a_h	m/s2	5,5	4,6	4,8
K	m/s2	1,5	1,5	1,5
Slipešana ar slipripu:
a_h	m/s2	3,2	3,5A)	3,2
K	m/s2	1,5	1,5	1,5

A) noteikts diametram 125 mm

a_h	m/s^2	4,5	4,5	5,7	5,7
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s2	2,5	2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,8	5,8	6,6	4,6
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	2,6	3,2	2,6^A)	< 2,5
K	m/s^2	1,5	1,5	1,5	1,5

a_h	m/s^2	5,5	4,6	4,8
K	m/s^2	1,5	1,5	1,5

a_h	m/s^2	3,2	3,5^A)	3,2
K	m/s^2	1,5	1,5	1,5

80	11500	-	22,2	-	7,2	125
80	9700	-	22,2	-	7,2	150
80	11500	-	22,2	-	4,2	125
