ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWS 14-125 S Professional BOSCH

kk Пайдалану наскаульнының

тупнускасы

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы акпарат қосымшада бар. Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шыкса, пайдаланбаныз
• қатты діріл кезінде пайдаланбаныз
  – тоç сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
  – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

• туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
• жауын -шашын кезінде сыртта пайдаланбаныз
  – корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының зақымдалуы

Кызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сақтау кезінде температураның кенет ауытқувынан қорғау керек
• орамасыз сактау мүмкін емес
  – сактау шарттары туралы косымша акпарат алу үшін MEMCT 15150-69 (шарт 1) кужатын караныз
• +5-ден +40 °C-ка дейін температурасында коймада ендірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аspaуы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға рүқсат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
- Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау руксат етілген. Салыстырмалы влғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нүсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертуперді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нускаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жарақаттануларға алып келуі мүмкін.

Болашак жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жумыс орнының қауінсіздігі

Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

292 | Казак

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін темендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төқ соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған ток желісін пайдаланыңыз. RCD пайдалану ток соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке койып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.

▶ Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жи пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуї мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толықтай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы арекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы қауіпті болып, оны жендеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны куат кезінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр

куралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.

▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Закымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқигаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза куйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағыталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бұрыштық тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, егеукум қағазымен ажарлау, сым қылшақпен тазалау немесе кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

Бул электр куралы майдалағыш, ажарлағыш, сым қылшақ, саңылау кескіш немесе кескіш курал ретінде пайдалануға арналған. Бул электр куралымен бірге берілген барлық қауіпсіздік ескертулерін, нүсқауларды, суреттерді және спецификацияларды оқып шығыңыз. Теменде келтірілген барлық нүсқаулардың орындалмауы ток соғуға, өртке және/немесе ауыр жақақат алуға әкелуі мүмкін.
Жылтырату сиякты әрекеттерді осы электр күралымен орындауға болмайды. Электр күралы ушін жарамайтын әрекеттер қауіпті жағдайды тудыруы және жақақат алуға әкелуі мүмкін.

▶ Бул электр куралын курал өндірушісі арнайы жобаланбаған және белгілемеген жолмен түрлендірмеңіз. Мүндай түрлендіру нәтижесінде бақылау мүмкіндігінен айырылып, ауыр жаракат алуға болады.
Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.
Жумыс куралы айналымдарының үйғарынды саны электр-құралында-керсетілген максималды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетүі мүмкін.
Пайдаланатын жумыс куралының сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс таңдалмаған керек – жарактар дұрыс-қорғалмауы және-бакылаудан шығуы мүмкін.
Косымша бекіткіштің өлшемдері электр күралының монтаждық жабдығының өлшемдеріне сәйкес келуі тиіс. Электр күралының монтаждық жабдығына сәйкес келмейтін керек-жарактар тепе-тендіктен айырылуы, тым қатты дірілдеуі және бақылау мүмкіндігінен айырылуға әкеле алады.
Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті деңгелек сияқты керек-жарактарды сынық пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның закымдалмағанын тексеріңіз, қажет болса закымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түрган керек-жарактар аймағынан алыстатып, электр құралын максималды жүктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ уақытында сынады.
Жеке-қорғаныс жабдығын киіп жүріңіз. Пайдалану тәсіліне байланысты қорғаныш масканы немесе қауіпсіздік көзілдірігін қолданыңыз. Қажет болғанда, шаңнан қорғайтын масканы, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Көз қорғанысы әртургілі әрекеттердің барысында пайда болатын ұшпа-қоқысты төқтатуға қабілетті болуы тиіс. Шаңнан қорғайтын маска немесе респиратор белгілі бір жұмыс өткізгенде пайда болатын ұсақ бөлшектерді сүзгілеуге қабілетті болуы тиіс. Өте қарқынды шудың әсері есту-қабілетінің жоғалуына әкелуі мүмкін.
▶ Бетен -адамдардың жұмыс-аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киної керек. Дайындама бөлшектері

294 | Казак

немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.

Кесетін керек-жарактан жасырын сымдар немесе өз сымына тиюї мүмкін әрекеттерді жасаған кезде электр құрылы окшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп түрған сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны тоқ согуы мүмкін.
Кабельді айналып турған аспаптардан алыс устаңыз. Бакылауды жоғалтсаңыз, кабель кесіліп немесе тартылып кетіп, қолыңыз айналып турған аспапқа тартылуы мүмкін.
▶ Айналып турған аспап толық токтағанша электр күралын қоймаңыз. Айналып турған керек-жарактар бетке тиіп, электр күралы бақылаудан шығуы мүмкін.
Электр құралын қасыңызда көтеріп түрганда қоспаңыз. Айналып түрған аспаптарға кездейсок тию киіміңізді ұстап, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-сацылауларын жиі тазартыңыз. Козгалтқыш желдеткіші шанды корпус ішінде тартып, үнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.
Электр құралын жанатын материалдарға жақын пайдаланбаңыз. ￥шқындар·осы·материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын - пайдаланбаңыз. Су-немесе-баска-да суыткыш суйыктыкты пайдалану электр-тоғының-соғуына-алып-келуі-мүмкін.

Кері сокқы және оған қатысты ескертүлер:

Қайтарым бүл соғылған немесе ұсталған айналып түрған дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Соғу немесе ұстау айналып түрған аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі үшуы мүмкін, бул дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін.

Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-екі қолмен мықтап ұстаңыз, денеңіз-бен-қолыңызды кері сокқыға қарсылық-керсете-алатындай-ұстаңыз. Іске қосу кезінде кері сокқыны немесе айналуға жауап әрекеттерді барынша бақылау үшін, бар болса, қосымша түтқаны әрдайым қолданыңыз. Тиісті алдын алу шаралары қолданылған жағдайда, пайдаланушы айналуға жауап әрекеттерді немесе кері сокқы күштерін бақылай алады.

▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймақта орналастырмаңыз. Қайтарым күралды қысылу кезінде деңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, откір жиектерді және т.б. өндеген кезде айрықша сақ болыңыз. Керек-жарактың секіруіне және ілініп қалуына жол бермеңіз. Бурыштар, откір жиектер немесе секіру айналып түрган керек-жарактың ілініп қалуына апарып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.
▶ Ара шынжырын, ағаш кескіш жүзді, шеткі бос аралығы 10 мм-ден узын болатын сегменттік алмасты дөңгелекті немесе тісті ара жүзін бекітпеціз. Мүндай жүздер-жін кері соққыны тудырып, бақылау мүмкіндігінен айырылуға-әкеледі.

Майдалау және кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

▶ Тек электр құралыңыз үшін қөрсетілген дөңгелек түрлерін және таңдалған дөңгелек үшін жобаланған қорғағышты пайдаланыңыз. Бүл электр құралына жарамайтын дөңгелектер дұрыс қорғалмай, қауіпті болады.
► Ортада крысылған деңгелектің майдалайтын беті қорғағыштың астында орнатылуы керек. Дурыс орнатылмаған қорғағыш, деңгейден шығып түрган деңгелек жақсы қорғалуы керек емес.
Корғағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет, осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсоктиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.
Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, -Дөңгелектерге-әсер ететін бүйірлік қүштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған дөңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі зақымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу дөңгелегінің тірегі болады және оның-сыну қаупінің алдын-алады. Кесуші дөңгелектердің фланецтері майдалау дөңгелегі фланецтерінен басқа болуы мүмкін.
Улкенірек электр құралдарының тозған деңгелектерін пайдаланбаңыз. Улкенірек электр құралына арналған деңгелек кішірек құралдың жоғарырақ жылдамдығы үшін жарамсыз болып, жарылуы мүмкін.
▶ Кос мақсатты дөңгелектерді пайдаланған кезде әрдайым орындалып жатқан әрекет үшін дұрыс

қорғағышты пайдаланыңыз. Дұрыс қорғағыш пайдаланылмаған жағдайда, қажетті қорғаныс деңгейі қамтамасыз етілмей, ауыр жақақат алу қаупі туындауы мүмкін.

Кесу әрекеттеріне арналған қосымша қауіпсіздік ескертулері:

▶ Кесуші деңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз.
Дөңгелекке қатты басу жуктемені және дөңгелекті кесікте бұрауға немесе байланыстыруға сезімтал болуын және кері соққының немесе дөңгелек сынуының ықтималдығын арттырады.
Денецізді айналдырылған деңгелектің бір сызыққа немесе артына орналастырмаңыз.
Дөңгелек денеңізден ары жылжыса, ықтимал қайтарым айналып түрган дөңгелек пен электр құралын денеңізге тікелей жылжытуы мүмкін.
Дөңгелек крысылған немесе кез келген себеппен кесуге кедергі жасаған жағдайда, электр құралын өшіріп, дөңгелек толығымен токтағанша, электр құралын қозғалыссыз ұстаңыз. Кескіш дөңгелек қозғалып түрганда, дөңгелекті кесіктен шығарып алуға әрекеттенбеңіз, әйтпесе кері сокқы пайда болуы мүмкін. Дөңгелек крысылуының себебін жою ушін маселені зерттеп, түзету шараларын қолданыңыз.
Курал дайындамада түрганда электр күралын қайта қоспаңыз. Кесуді бастамас бурын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск түтылып, дайындамадан көтеріліп кетуі немесе-кері соққыға әкелуі мүмкін.
Тірек панельдері немесе кез келген тым улкен дайындама дөңгелек қысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан іілуі мүмкін. Дайындама·кесу сызығына-жақын-және-дөңгелектің-екі жағынан-да тірелуі керек.
▶ Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймақтарда орындауда абайлаңыз. Шығып түрған дөңгелек газ немесе су кұбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бул қайтарымға алып келуі мүмкін.
▶ Кигаш кесуге әрекеттенбеңіз. Дөңгелек-тым қатты-басылғанда, жуктеме және-дөңгелектің-кесікте- буралуға-немесе-қысылуға бейімділігі және кері сокқы немесе сыну мүмкіндігі артып, ауыр жарақат алу қаупі туындайды.

Егеукум қағазымен ажарлау әрекеттеріне арналған қауіпсіздік ескертулері:

Дурыс өлшемді егеукум дөңгелегінің қағазын пайдаланыңыз. Егеукум қағазын тандаған кезде өндіруші ұсыныстарын орындаңыз. Егеукум дөңгелегінен тым қатты шығып тұратын үлкенірек өгеукум қағазы жарылу қаупін тудырады және дөңгелектің ілініп қалуына, тозуына немесе кері сокқыға әкелуі мүмкін.

Сым қылшакпен тазалау әрекеттеріне арналған қауіпсіздік ескертулері:

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға күш түсірмеңіз. Сым қылшыктары жуқа киімге және/немесе теріге кіріп кетуі мүмкін.
▶ Егер сым қылшақпен тазалау үшін қорғағышты пайдалану белгіленген болса, сым дөңгелектің немесе қылшақтың қорғағышпен жанасуына жол бермеңіз. Сым дөңгелектің немесе қылшақтың диаметрі жұмыс жуктемесіне немесе центрифугалық куштерге байланысты үлғаюы мүмкін.

Косымша кауіпсіздік нускаулықтары

Корғаныш көзілдірікті кийіңіз.

Корғаныш қаптаманы кесу үшін пайдалануға болмайды. Жарамды саптаманың көмегімен қорғаныш қаптаманы кесу үшін де пайдалануға болады.

Электр құралын жұмыс барысында екі қолмен берік ұстан, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді түрде басқарылады.

Кылшактар және алмасты бурғылау коронкалары сияқты ішкі ирек оймалы алмалы-салмалы аспаптарда ажарлау шпинделінің макс. ирек ойма ұзыңдығына назар аудару керек. Шпиндель ұшы алмалы-салмалы аспаптың түбіне тимеуі керек.
Кажетті іздеу куралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым екілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.
▶ Тегістеу және кесу дискілеріне сувғанша тимеңіз. Шенберлер жұмыс кезінде қызады.
Куат өшсе, мысалы, желіде куат жок болып қалса немесе ашаны розеткадан суырғанда сөндіргіш бекіткішін алыңыз және өшірулі күйіне орнатыңыз. Бүл арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіціз. Кысу құралына немесе қысқышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
▶ Алмалы-салмалы аспаптарды гимарат ішінде, күргак, біркелкі температураға не және қатып қалмайтын бөлмеде сақтаңыз.
Электр куралын тасымалдамас бурын алмалы- салмалы аспаптарды шығарып алыңыз. Осылайша зақымдарға жол бермейсіз.
▶ Байланыскан кескіш және ажарлағыш дискілер жарамдылық мерзіміне не, бул мерзімнен кейін оларды әрі қарай пайдалануға тыйым салынады.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы су пайдаланбай металл, тас, пластик пен композиттік материалдарды кесуге және қылшакпен өндеуге, металл, пластик пен композиттік материалдарды сыдырып алуға, сондай-ақ тастан жасалған материалдарды алмасты бұргғылау коронкаларымен бұргғылауға арналған. Бүл ретте дұрыс қорғаныш қаптаманың пайдаланылғанына көз жеткізіңіз (қараңыз „Пайдалану“, Бет 304).

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукұм қағазымен тегістеу үшін пайдалануға болады.

Электр күралын тастан жасалған материалдарды алмасты тостаған тәрізді дискілермен ажарлау үшін пайдалануға болмайды.

Көрсетілген құрамды бөлшектер

Көрсетілген кұрамды бөлшектердің нөмірлері графикалық беттегі электр кұралының көрсетіліміне қатысты болып келеді.

(1) Корғаныш қаптамаға арналған құлыптан босату інтірегі
(2) Шпиндельді буғаттау түймесі

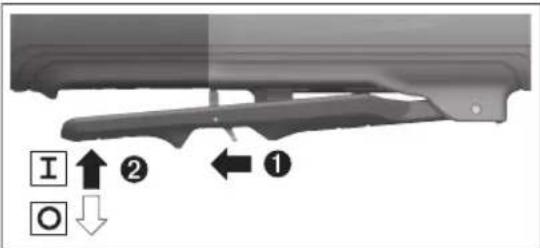

(3) Ажыраткыш (GWS 14-125 / GWS 14-125 S / GWS 17-125 / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 SB)
(4) Шаң сүзгісі (GWS 14-125 / GWS 14-125 S) ^a)
(4) Шан сүзгісі (GWS 17-125 / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 SB)
(5) Айналу жилігін алдын ала тандауға арналған айналмалы реттегіш (GWS 14-125 S / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S /

(6) Ажыраткыш (GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(7) Ажыраткышка арналған ағыту інтірегі (GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(8) Стандартты қосымша түтқа (беті окшауланған) ^a)
(9) Діріл баскыш қосымша түтқа (беті окшауланған)
(10) Ажарлауға арналған сорғыш қаптама ^a)
(11) Ажарлауға арналған қорғаныш қаптама
(12) Кесуге арналған қорғаныш қаптама ^a)
(13) Кесуге арналған қаптама
(14) О тәрізді сақинасы бар бекіткіш фланец (GWS 14-125 / GWS 14-125 S / GWS 17-125 / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 PS / GWS 17-150 PS)
(14) О төрізді сақинасы бар алдын ала жиналған бекіткіш фланец (GWS 17-125 SB / GWS 17-125 PSB)
(15) Катты металдан жасалған тостаған тәрізді диск ^3 )
(16) Ажарлағыш диск ^a)
(17) Дискілі қылшақ (Ø 22,22 мм) ^a)
(18) Дискілі қылшақ (М 14) ^a)
(19) Кескіш диск ^a)
(20) Алмас кескіш диск ^a)
(21) Кыскыш гайка
(22) Жылдам кыскыш гайка SDS-clip ^a)
(23) Кыскыш гайканың екі саңылаулы кілті
(24) Түтка (беті окшауланған)
(25) Ажарлау шпинделі
(26) Кол корфанысы ^a)
(27) Резенке ажарлау тәрелкесі ^a)
(28) Ажарлағыш диск ^a)
(29) Домалак гайка ^a)
(30) Тостаған тәрізді қылшақ ^a)
(31) Конустык кылшак ^a)
(32) Алмасты бүрғылау коронкасы ^a)
(33) Айыр тәрізді кілт ^a)
(34) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^a)
a) Бул керек-жарак стандартты жеткізілім жиынтығына кірмейді.

Техникалық мәліметтер

Бурыштық ажарлау машинасы GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S

Өнім нөмірі

3 601 GD0 0.. 3 601 GD0 1.. 3 601 GD0 2.. 3 601 GD0 3..

Номиналды тутынылатын куат Вт 1400 1400 1700 1700

Бурыштык ажарлау машинасы GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S

Шығыс куат Вт 830 830 1010 1010
Есептелген бос жүріс күйіндегі айналу жилігі ^A)	мин ^-1	11500	11500 11500 11500
Айналу жилігін реттеудиапазоны мин	^-1	-	2800-11500 - 2800-11500
Ажарлағыш дискінің/резенке ажарлау тәрелкесінің макс. диаметрі	мм 125 125 125 125
Ажарлау шпинделінің ирек оймасы		М 14 М 14 М 14	М 14
Шпиндель ирек оймасының макс. ұзындығы	мм	21	21	21	21
Айналу жилігін алдын ала таңдау		-	●	-	●
Тұрақты электроника		●	●	●	●
Қайта іске қосылудан қорғаныс		●	●	●	●
Бірқалыпты іске қосу		●	●	●	●
Кері сокқы кезіндегі өшіру жүйесі		●	●	●	●
Жүріс тежегіші		-	--	-
Соғылу кезіндегі өшіру жүйесі		-	--	-
Салмағы ^B)	кг	2,2-2,5	2,2-2,5 2,2-2,5		2,2-2,5
Қорғаныс класы		☐/II	☐/II	☐/II	☐/II

A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жилігі. Бос жүріс күйіндегі накты айналу жилігі есептелген бос жүріс күйіндегі айналу жилігінен аспауы керек, сондыктан ол төмен.
В) пайдаланылатын қорғаныш қаптамаға ((12), (11), (13)) және пайдаланылатын қосымша түтқаға ((8), (9)) байланысты Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін.
Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Бурыштық ажарлау машинасы		GWS 17-125 TS	GWS 17-125 S INOX	GWS 17-150 S	GWS 17-125 SB
Өнім нөмірі		3 601 GD0 4..	3 601 GD0 5..	3 601 GD0 6..	3 601 GD0 7..
Номиналды тұтынылатын куат	Вт 1700		1700 1700 1700
Шығыс куат Вт 1010	1010 1010 1010
Есептелген бос жүріс күйіндегі айналу жиілігі ^A)	мин ^-1	9700		7800 9700 11500
Айналу жиілігін реттеудиапазоны мин	^-1	2400-9700	1900-7800	2400-9700	2800-11500
Ажарлағыш дискінің/резеңке ажарлау тәрелкесінің макс. диаметрі	мм 125 125 150 125
Ажарлау шпинделінің ирек оймасы		M 14 M 14 M 14		M 14
Шпиндель ирек оймасының макс. ұзындығы	мм	21		21	14
Айналу жиілігін алдын ала таңдау		●		●	●
Тұрақты электроника		●		●	●
Қайта іске қосылудан қорғаныс		●		●	●
Бірқалыпы іске қосу		●		●	●
Кері сокқы кезіндегі өшіру жүйесі		●		●	●
Жүріс тежегіші		–		– –	●

298|Қазақ

Бурыштык ажарлау машинасы GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB

Соғылу кезіндегі өшіру жүйесі — — — ●
Салмағы ^Б)	кг 2,2–2,5 2,2–2,5 2,2–2,5 2,3–2,6
Корғаныс класы	☐/II /II /II /II	☐	☐	☐

A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жилігі. Бос жүріс күйіндегі накты айналу жилігі есептелген бос жүріс күйіндегі айналу жилігінен аслауы керек, сондықтан оп төмен.
В) пайдаланылатын қорғаныш қаптамаға ((12), (11), (13)) және пайдаланылатын қосымша түтқаға ((8), (9)) байланысты Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін.
Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Бурыштык ажарлау машинасы GWS 17-125 PS GWS 17-150 PS			GWS 17-125 PSB
Өнім нөмірі		3 601 GD1 3..	3 601 GD1 6..	3 601 GD1 7..
Номиналды тұтынылатын куат	Вт	1700	1700	1700
Шығыс куат	Вт	1010	1010	1010
Есептелген бос жүріс күйіндегі айналу жилігі ^A)	мин ^-1	11500	9700	11500
Айналу жилігін реттеудиапазоны	мин ^-1	2800–11500	2400–9700	2800–11500
Ажарлағыш дискінің/резенке ажарлау тәрелкесінің макс. диаметрі	мм	125	150	125
Ажарлау шпинделінің ирек оймасы		M 14	M 14	M 14
Шпиндель ирек оймасының макс. ұзындығы	мм	21	21	14
Айналу жилігін алдын ала таңдау		●	●	●
Тұрақты электроника		●	●	●
Қайта іске қосылудан қорғаныс		●	●	●
Бірқалыпы іске қосу		●	●	●
Кері сокқы кезіндегі өшіру жүйесі		●	●	●
Жүріс тежегіші		–	–	●
Соғылу кезіндегі өшіру жүйесі		–	–	●
Салмағы ^B)	кг 2,2–2,5 2,4–2,7 2,3–2,6
Қорғаныс класы		☐ / II	☐ / II	☐ / II

A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жилігі. Бос жүріс күйіндегі накты айналу жилігі есептелген бос жүріс күйіндегі айналу жилігінен аспауы керек, сондықтан ол төмен.
В) пайдаланылатын қорғаныш қаптамаға ((12), (11), (13)) және пайдаланылатын қосымша түтқаға ((8), (9)) байланысты Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін.
Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл және діріл туралы ақпарат

	GWS 14-125	GWS 14-125 S	GWS 17-125	GWS 17-125 S
	3 601 GD0 0..	3 601 GD0 1..	3 601 GD0 2..	3 601 GD0 3..

EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады

Дыбыстык крысым деңгейі	дБ(А)	95	95	96	96
Дыбыстык куат деңгейі	дБ(А)	103	103	104	104
К дәлсіздігі	дБ	3	3	3	3
Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау және абразивті кесу:

Ажарлағыш дискімен ажарлау:

EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады

Дыбыстык крысым деңгейі	дБ(А)	94	96	95	96
Дыбыстык куат деңгейі	дБ(А)	102	104	103	104
К дәлсіздігі	дБ	3	3	3	3
Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_h (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау және абразивті кесу:

Ажарлағыш дискімен ажарлау:

A) 125 мм диаметр ушін аныкталған

EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады

Дыбыстык крысым деңгейі	дБ(А)	94	94	94
Дыбыстык куат деңгейі	дБ(А)	102	102	102
К дәлсіздігі	дБ	3	3	3

Кулак корфанысын тағыңыз!

Жалпы діріл мәндері a_h (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау және абразивті кесу:

A) 125 мм диаметр ушін аныкталған

Жумсақ табақ металды немесе басқа үлкен бетті оңай дірілдейтін материалдарды ажарлау 15 дБ шамасына дейін кетерілген шуыл эмиссиясынының көрсеткішін тудыруы мүмкін. Арнайы ауыр дыбыс окшаулағыш кілемшелердің көмегімен асқын шуыл эмиссиясын азайтуға болады. Асқын шуыл эмиссиясын шуыл сипаттарымен байланысты тәукекелдерді бағалау кезінде де, жарамды құлақ қорғанысын тандау кезінде де еспеке алу қажет.

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр куралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл букіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Кайта козғалу сақтағышы

Қайта қске қосылудан қорғаныс, куат берілуі үзілгеннен кейін, электр құралының бақылаусыз қске қосылуына жол бермейді.

Қайта іске қосу үшін ажыратқышты (3) / (6) өшірулі күйіне келтіріп, электр құралын қайта қосыңыз.

Бірқалыпты іске қосу

Электрондык біркалыпы іске қосу жүйесі қосу кезіндегі айналу жилігін шектейді және электр құралының біркалыпы іске қосылуын қамтамасыз етеді.

Нускау: электр куралы қосылғаннан кейін толық айналу жилігімен жұмыс істесе, бүл бірқалыпыты іске қосу

жүйесінің және қайта қосылудан қорғаныстың істен шыққанын білдіреді. Электр құралын бірден қызмет көрсету орталығына жіберу қажет, мекенжайларды "Қызмет көрсету орталығы және пайдалану бойынша кеңес" бөлімінен қараңыз.

Туракты электроника

Туракты электроника бос журісте және жуктеме кезінде айналу жилігін туракты дерлік деңгейде сақтайды және жұмыстың біркелкі өнімділігін қамтамасыз етеді.

Кері сокқы кезіндегі өшіру жүйесі

Электр күралы кенет кері сокса, мысалы, кесетін жерде сыналану кезінде, қозғалтқышка куат беру электрондық жүйе арқылы токтатылады.

Қайта іске қосу үшін ажыратқышты (3) / (6)

өшірулі күйіне келтіріп, электр құралын қайта қосыңыз.

Кағылуда өшу

Кіріктірілген соғылу кезіндегі өшіру жүйесі жерге құлап түскен электр құралын өшіреді. Қайта іске қосу үшін ажыратқышты (3) / (6) өшірулі күйіне келтіріп, электр құралын қайта қосыңыз.

Журіс тежегіші

Электр құралында электрондық жүріс тежегіші бар. Электр құралының ток жеткізілуі өшкенде немесе үзілгенде, ажарлау құралы бірнеше секунд ішінде токтатылады.

Айналу жилігін алдын ала тандауға арналған айналмалы реттегіш арқылы (5) қажетті айналу жилігін шаң сүзгісі (4) орнатылмаған жағдайда, жұмыс кезінде тандауға болады. Болмаса шаң сүзгісін (4) алдын ала алыңыз. Төмендегі кестеде ұсынылған мәндөр берілген.

Материал Колданылуы Алмалы-салмалы аспап Айналмалы реттегіш күйі
Металл Бояуды кетіру Ажарлағыш диск 2–3
Металл Кылшакпен өндеу, тотты кетіру Тостаған тәрізді қылшак,егеукұм қағазы	3
Тот баспайтын болат Ажарлау Ажарлағыш диск/талшықтыдиск	4–6
Металл Сыдырып ажарлау Ажарлағыш диск 6
Металл Кесу Кескіш диск 6
Тас Кесу Алмасты кескіш диск 6

Жумыс куралы айналымдарының үйгарынды саны электр куралында көрсетілген максималды

айналымдар санына тең болуы керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.

Айналу жилігін алдын ала таңдау деңгейі	GWS 14-125 S GWS 17-125 S GWS 17-125 SB GWS 17-125 PS GWS 17-125 PSB [мин ^-1 ]	GWS 17-125 S INOX	GWS 17-125 TS GWS 17-150 S GWS 17-150 PS
		[мин ^-1 ]	[мин ^-1 ]
1 2800	1900	2400
2 4500	3300	4100
3 6300	4400	5400
4 8200	5400	6700
5 9800	6500	8000
6 11500	7800	9700

Айналу жилігі деңгейлерінің берілген мәндері анықтамалық мәндер болып табылады.

Жинау

Корғаныш аспапты орнату

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Нускау: Жумыс кезінде тегістеу шецбері бузылса немесе корғағыш каптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жі беру керек, мекенжайларды «Түтынушыға қызмет көрсету және пайдалану кеңстері» тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Корғағыш қаптаманы (11) электр құралының патронына қорғағыш қаптамасының кодтау жұдырықшалары патронға сәйкес келгенше салыңыз. Бугаттаудан шығару інтірегін (1) басып ұстаңыз. Шпиндель мойнындағы қорғашғы қаптаманы (11) басып, қаптамадағы буртикті электр құралдың фланеціне отыргызыңыз және қорғағыш

каптаманы шырт еткен дыбыс естілгенше бурыңыз. Корғағыш каптаманың (11) күйін жұмыс барысының талаптарына сай орнатыңыз. Бүл үшін бұғаттаудын

шығару інтірегін (1) жоғары басыңыз және қорғағыш қаптаманы (11) қажет күйге бұрыңыз.

▶ Қорғаныш қаптаманы (11) әрдайым, құлыптан босату інтірегінің (1) екі жұдырықшасы қорғаныш қаптаманың (11) тиісті ойықтарына кіретіндей, реттеңіз.
▶ Коргағыш қаптаманы (11) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.
Керек-жарақтың айналу бағытында қорғаныш қаптаманы (11) тек құлыптан босату інтірегін (1) пайдалану арқылы бұрауға болады! Әйтпесе электр құралды пайдалану мүмкін емес және сервистік қызметке тапсыру керек.

Нускау: корғағыш каптамадағы кодтау жудырықшалары (11) тек электр күралға жарайтын жабдықты орнатуды қамтамасыз етеді.

Тегістеуге арналған сорғыш каптама

Бояулар, лактер мен пластикті қатты металдан жасалған тостаған тәрізді дискілермен (15) шаңсыз ажарлау үшін сорғыш қаптаманы (10) пайдалануға болады. Сорғыш қаптама (10) металды өндеуге арналмаған. Сорғыш қаптамаға (10) жарамды Bosch шаңсорғышын жалғауға болады. Ол үшін сорғыш шлангіні сору

302|Қазақ

адаптерімен сорғыш қаптаманың арнайы кіріс келте кұбырына жалғаңыз.

Кесуге арналған қорғағыш қаптама

▶ Кесу үшін әрдайым мыналарды пайдаланыңыз: кесуге арналған қорғаныш қаптаманы (12) немесе ажарлауға арналған қорғаныш қаптаманы (11) кесуге арналған қаптамамен (13).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Кесуге арналған қорғаныш қаптама (12) ажарлауға арналған қорғаныш қаптама (11) сияқты монтаждалады.

Металдан жасалған кесуге арналған қаптама

Металдан жасалған кесуге арналған қаптаманы (13) ажарлауға арналған қорғаныш қаптамаға (11) монтаждаңыз (А суретін қараңыз): қапсырманы кері қайырыңыз (①). Қаптаманы (13) ажарлауға арналған қорғаныш қаптамаға (11)auf енгізіңіз (②). Қапсырманы қорғаныш қаптамаға (11) қатты басыңыз (③). Бөлшектеу үшін (В суретін қараңыз) қапсырмадағы түймені басып (①), кері қайырыңыз (②). Қаптаманы (13) қорғаныш қаптамадан (11) тартып алыңыз (③).

Пластиктен жасалған кесуге арналған қаптама

Пластиктен жасалған кесуге арналған жабынды (13) ажарлауға арналған қорғаныш қаптамаға (11) орнатыңыз (С суретін қараңыз). Жабын (13) қорғаныш қаптамада (11) шерту дыбысымен және көрінетіндей тіреледі.

Бөлшектеу үшін (D суретін караңыз) қорғаныш қаптамадағы (11) (①) жабынды (13) сол немесе оң жаққа босатып, жабынды тартып шығарыңыз (②).

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауыштары (34) бар кесуге арналған қорғаныш қаптама ажарлауға арналған қорғаныш қаптамамен бірдей орнатылады.

(8)/(9) қосымша түтқасын сорғыш қаптамадағы қапсырма көмегімен редуктор корпусына бекіту арқылы электр құралы сорғыш қаптамамен берік байланыстырылады. Бағыттауыш ойықтары бар сорғыш қаптамаға (34) жарамды Bosch шансорғышын жалғауға болады. Ол үшін сорғыш шлангіні сору адаптерімен сорғыш қаптаманың арнайы кіріс келте құбырына жалғаңыз.

Нускау: сору кезінде сорғыш шлангіде және керек-жаракта шаңнан пайда болатын үйкеліс электрстатикалық зарядты тудырады. Пайдаланушы оны статикалық разряд ретінде сезуі мүмкін (коршаған орта факторларына және өзінің дене қалпына байланысты). Bosch компаниясы ұсак шаң мен құрғақ материалдарды сору үшін әдette антистатикалық сорғыш шлангіні (керек-жарак) пайдалануға кеңес береді.

Кол коргафышы

Резенке ажарлау тәрелкесімен (27) немесе тостаған тәрізді қылшақпен/конустық қылшақпен/ алмас бұргғылау коронкасымен жұмыс істеу үшін әрдайым қол қорғанысын (26) кип жүріңіз.

Кол корғанысын (26) косымша түтқамен (8)/(9) бекітіңіз.

Косымша тутканы (8)/(9) жұмыс тәсіліне байланысты редуктор бастиегінің оң немесе сол жағына бұрап бекітіңіз.

Электр куралын тек косымша туткамен бірге пайдаланыңыз: (8)/(9).
▶ Косымша тутка (8)/(9) закымдалған жағдайда, электр күралын әрі қарай пайдаланбаңыз. Косымша туткаға (8)/(9) ешкандай өзгерістер жасамаңыз.

Vibration Control

Діріл басқыш қосымша түтқа (9) дірілсіз және жайлы әрі қауіпсіз жұмыс істеуге мүмкіндік береді.

Ажарлауыш куралдарын орнату

▶ Барлык жумыстардан алдын электр куралының желілік айырын розеткадан шығарыңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Тегістеу шпинделін (25) және барлық орнатылатын құралдарды тазалаңыз.

Абразивті күралды бұрап алу және бекіту үшін шпиндельді бекіту түймесін (2) басып, шпиндельді бекітіңіз.

▶ Шпиндельді бекіту түймесін тек шпиндель токтатылған куйде басыңыз. Әйтпесе электр құралын закымдауыңыз мүмкін.

Тегістеу шецбері/кесу шецбері

Ажарлағыш күралдардың өлшемдерін ескеріңз. Саңылау диаметрі тірек фланеціне сәйкес болуы керек. Адаптерлерді немесе жалғастырғыш тетіктерді пайдаланбаныз.

Алмасты кескіш дискілерді пайдаланғанда алмасты кескіш дискіdegі айналу бағытының көрсеткісі электр құралындағы айналу бағытына сәйкес болуын қадағалаңыз (корпустағы айналу бағытының көрсеткісін қараңыз).

Монтаждау реттілігі графикалық бетте көрсетілген.

Нускау: композиттік ажарлағыш немесе кескіш дискілерді жеткізілім жиынтығындағы тірек фланецінің (14) және қыскыш гайканың (21) немесе жылдам қыскыш гайканың (22) көмегімен монтаждау кезінде аралық қабаттарды пайдалану қажет болады. Ажарлағыш/кескіш дискіні бекіту үшін тығыздауыш сақинасы бар тірек фланецін (14) ажарлау шпинделіне (25) енгізіп, қыскыш гайканы (21) бурап орнатыңыз. Пайдаланылатын ажарлағыш/кескіш дискіге байланысты (пайдалану бойынша нусқаулықтың алдыңғы бөлігіндегі суреттерді қараңыз) қыскыш гайканың (21) туралануына назар аударыңыз және оны екі саңылаулы гайка кілтімен (қараңыз „Тез қыскыш гайка SDS-clip“, Бет 303) тартыңыз.

GWS 17-125 SB және GWS 17-125 PSB арналған нусқау: Бекіткіш фланецті (14) монтаждау қажет емес, себебі ол сенімді түрде алдын ала орнатылған. Ажарлағыш немесе кескіш дискіні бөлшектеу үшін қыскыш гайканың (21) жоғарылатылған ағыту моменті қажет.

Тез крыскыш гайканы (22) (караңыз „Тез крыскыш гайка SDS-clic“, Бет 303) пайдаланған кезде, жоғарылатылған ағыту моменті кажет емес.

▶ Тегістеу құралын орнатқаннан кейін қосу алдында орнатудың дұрыстығын және құралдың еркін айналатының тексеріңіз. Тегістеу құралы қорғағыш қаптамаға және басқа бөлшектерге үйкөлемей айналып жатқанына көз жеткізіңіз.

Тірек фланецінде (14), ортаға келтіру буылтығының айналасында пластие бөлшек (тығыздауыш сақина) орнатылған. Тығыздауыш сақина жоқ немесе зақымдалған болса, тірек фланецін (14) ары қарай пайдаланбай турып, міндетті түрде ауыстыру керек.

GWS 17-125 SB және GWS 17-125 PSB арналған

нускау: О тэрізді сақина орнатылады. Бул О тэрізді сақина болмаса, закымданса немесе бекіткіш фланец шпиндельден толығымен ажыратылса, бекіткіш фланец Bosch уәкілетті қызмет көрсету орталығында ауыстырылуы керек.

Тез крыскыш гайка SDS-clip

Күралдарды пайдаланусыз ажарлау құралын оңай ауыстыру үшін қыскыш гайканың (21) орнына тез қыскыш гайканы (22) пайдалануға болады.

▶ Тек крыскыш гайканы (22) тек ажарлағыш немесе кескіш дискілермен бірге пайдалануға болады.

Бузылмаған мінсіз тез қыскыш гайкасын пайдаланыңыз (22).

Бурап қоюда жылдам қысу сомынының жазылған жағы (22) ажарлау дискісіне көрсетпейіне көз жеткізіңіз; бағыттама индекстік белгіге (35) көрсетуі тиіс суретін қараңыз.

(35)

Ажарлау шпинделін (2) бекіту ушін шпиндельді бекіту туймесін басыңыз. Тез қыскыш гайканы бекемдеу ушін ажарлау дискісін куш салып сағат тілінің бағытымен бураңыз.

Дурыс бекітілген, закымдалмаған тез қыскыш гайканы сақинаны сағат тілінің бағытына қарсы бурау арқылы шығаруға болады.

Ешкашан қатты бекемделген тез қыскыш гайканы тістеуікпен бурап алмаңыз, екі буйірлік тесігі бар гайка кілтін пайдаланыңыз.

Гайка кілтін суретте көрсетілгендей екі бүйірлік тесігімен орнатыңыз.

Жарамды ажарлау куралдары

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу құралдарын пайдалануға болады.

Пайдаланылатын тегістеу күралдарының руксат етілген айналымдар саны [мин ^-1 ] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу күралының жапсырмасында көрсетілген руксат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [мм] [°]
D b s d a [мин						-1] [м/с]
	125	7,2	-	22,2	-	11500	80
	150	7,2	-	22,2	-	9700	80
	125	4,2	-	22,2	-	11500	80
	150	4,2	-	22,2	-	9700	80
	125	-	-	-	-	11500	80
	150	-	-	-	-	9700	80

A) Тек GWS 17-125 SB және GWS 17-125 PSB үшін: ішкі бұрандасы бар дискілі кылшақтарды пайдаланбаныз.

304 | Казак

Редуктор бастиегін бурау (Е суретін қараңыз)

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Редукторлық бастиекті 90° қадаммен бұрауға болады. Осылайша ажыратқышты арнайы жұмыс жағдайларына, мысалы, солақайлар үшін оңтайлы басқару күйіне келтіруге болады.

4 буранданы толығымен бұрал босатыңыз (①). Редукторлық бастиекті корпусан шығармай жаңа күйге баяу бұраңыз (②). 4 бұранданы қайтадан мықтап тартыңыз (③).

Шаң сүзгісін бөлшектеу (F және G суретті қараңыз)

Электр құралының астыңғы жағындағы шаң сүзгісін (4) көрсеткі бағытымен жылжытып шығарыңыз.

Шаң сүзгісін (4) бүйірінен ұстамаңыз және тартып шығармаңыз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

– Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.
– P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

Электр құралға токтағанша жүктеме түсірмеңіз.
Барлық жұмыстардан алдың электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы турақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.
Жоғары жүктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.

▶ Электр құралды абразивті-кесу станинада пайдаланбаңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

▶ Байланыстырылған ажарлағыш құралдардың көмегімен сыдырып ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы (11) пайдаланыңыз.
▶ Ешкашан кесу шецберлерін сыдырып тегістеу ўшін пайдаланбаңыз.
Сыдырып ажарлау кезінде кесуге арналған қорғаныш қаптама (12) немесе ажарлауға арналған қорғаныш қаптама (11) монтаждалған кесуге арналған қаптамамен (13) бірге дайындамаға соғылып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.

30°-40° еңкейту бұрышымен сыдырып ажарлау кезінде ең жақсы нәтижелерге қол жеткізуге болады. Электр құралын орташа қысыммен алға-артқа жылжытыңыз. Нәтижесінде дайындама тым қатты қызбайды, түсін өзгертпейді және қатпарлар пайда болмайды.

Кесуге де, ажарлауға да рүқсат етілген байланыстырылған дискілер пайдаланылған кезде, кесуге арналған қорғаныш қаптаманы (12) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен (13) бірге пайдалану керек.

Желпуіш тәрізді ажарлағыш дискімен үстіңгі беттерді ажарлау

Желпуіш тәрізді ажарлағыш дискімен ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (11).

Желпуіш тәрізді ажарлағыш дискімен (керек-жарак), сонымен қатар дәңес беттерді және профильдерді де өндеуге болады. Желпуіш тәрізді ажарлағыш дискілер әдеттегі ажарлағыш дискілермен салыстырғанда ұзағырақ қызмет етеді, азырақ шуыл шығарады және төменірек ажарлау температурасына не болады.

Ажарлау тәрелкесімен үстіңгі беттерді ажарлау

Резенке тегістеу тәрелкесімен (27) жұмыстар үшін әрқашан қол қорғағышын (26) киңіз.

Ажарлау тәрелкесімен ажарлау әрекетін қорғаныш қаптамасыз орындауға болады.

Орнату реті суреттер бар бетте көрсетілген.

Домалақ гайканы (29) бұрал бекітіңіз де, екі саңылаулы кілтпен тартыңыз.

Тостаған тәрізді қылшақ/дискілі қылшақ/конустық қылшақ

Ажарлағыш қылшақтармен өндеу кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (11). Тостаған тәрізді

қылшақтармен/конустық қылшақтармен өндеу әрекетін қорғаныш қаптамасыз орындауға болады.

▶ Тостаған тәрізді немесе конустық қылшақпен жұмыстар өткізу үшін әрдайым қол қорғанысын (26) монтажданыз.
▶ Дискілі қылшақтардың максималды руксат етілген өлшемдерінен асырған жағдайда, дискілі қылшақтардың сымдары қорғаныш қаптамаға тиіп, сынуы мүмкін.

Орнату реті суреттер бар бетте көрсетілген.

M14 ирек оймасы бар тостаған тәрізді қылшақты/ конустық қылшақты/дискілі қылшақты, ол шпиндель ирек оймасының шетіндегі ажарлау шпинделінің фланецімен тығыз жанасатындай, ажарлау шпинделіне бұрағ бекіту кажет. Тостаған тәрізді қылшақты/конустық қылшақты/ дискілі қылшақты айыр тәрізді кілтпен бекемдеңіз.

22,22 мм диаметрлі дискілі қылшақты бекіту үшін тығыздауыш сақинасы бар тірек фланецін (14) ажарлау шпинделіне (25) енгізіңіз, домалақ гайканы (29) бұрап бекітіңіз және оны екі саңылаулы кілтпен тартыңыз.

Металды кесу

▶ Металл материалдарды байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (12) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен (13) бірге пайдаланыңыз.
Ажарлауға арналған қорғаныш қаптаманы (11) байланыстырылған кескіш дискілермен кесу жұмыстары үшін пайдаланған кезде, дискілер сынған жағдайда, үшқын мен бөлшектер және диск бөліктері тиоїнің артқан қаупі туындайды.

Кескіш дискімен кескенде біркелкі, материал үшін дұрыс беріліспен жұмыс істеңіз. Кескіш дискіге қысым түсірмеңіз, оны еңкейтпеніз және шайқамаңыз.

Буйірлік крысыммен айналғанда кескіш дискіні токтатпаңыз.

Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі туындайды. Профильдерді немесе төрт қырлы құбылларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.

Тасты кесу

Тасты материалдарды тас/бетонға арналған байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған бағыттауыштары бар сорғыш қаптаманы (34), кесуге арналған қорғаныш қаптаманы (12) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен бірге пайдаланыңыз (13).
▶ Тасты кескенде шанның жеткілікті сорылуын қамтамасыз етіңіз.

▶ Шантуткыш маскасын киіңіз.
▶ Бул электр куралды тек кургак кесу/кургак тегістеу ушін пайдалануга болады.
Кесуге арналған қөрғаныш қаптаманы (12), ажарлауға арналған қөрғаныш қаптаманы (11) немесе ажарлауға арналған қөрғаныш қаптаманы (11) монтаждалған ажарлауға арналған қаптамамен (13) бірге бетон немесе кіркіш қалауда кесу және ажарлау әрекеттері үшін пайдаланған кезде, асқын шаң жуктемесі пайда болады және кері сокқыға әкелуі мүмкін электр құралын бақылау мүмкіндігінен айырылудың артқан қаупі туындайды.

Тасты кесу үшін алмас кескіш дискілерді пайдаланған жән.

Бағыттауыштары бар қорғаныш қаптаманы (34) пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch арнайы шаңсорғыштарды ұсынады.

Электр куралын өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз. Электр куралын біркелкі, материалға сәйкес беріліспен жылжытыңыз.

Курамында киыршык тас өте көп болатын аса қатты материалдарды, мысалы, бетонды өндеу кезінде алмас кескіш диск қызып кетуі және закымдалуы мүмкін. Алмас кескіш дискідегі үшқын осыны білдіреді.

Осы жағдайда жұмысты төқтатыңыз және алмас кескіш дискіні бос жүріс күйінде, ең жоғары жылдамдықта қыска уақыт салқындатыңыз.

Өнімділіктің айтарлыктай төмендеуі және пайда болатын үшқын алмас кескіш дискінің дәкір болғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште қыскаша кесу арқылы өткірлеуге болады.

Баска материалдарды кесу

Пластик, композиттік материалдар және т.с.с. материалдарды байланыстырылған кескіш дискілермен немесе Carbide Multi Wheel кескіш дискілерімен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (12) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен (13) бірге пайдаланыңыз. Бағыттауыштары бар сорғыш қаптаманы (34) пайдалану арқылы шаңның жақсырақ сорылуына қол жеткізесіз.

Алмас бурғылау коронкаларымен жұмыс істеу

▶ Курғақ алмас бүргғылау коронкаларын пайдаланыңыз.
▶ Алмас бурғылау коронкаларымен жұмыстар өткізу үшін әрдайым қол қорғанысын (26) монтаждаңыз.

Алмас бүргылау коронкасын дайындамамен параллель етіп орнатпаңыз. Дайындаманы еңкейтіп және айналмалы

306|Қазақ

козғалыстармен батырыңыз. Ослайша алмас бұрғылау коронкасының оңтайлы суытылуына және үзак жарамдық мерзіміне қол жеткізесіз.

Статика туралы нускаулар

Көтергіш кабырғалардағы ойықтар үлтық нормативтермен реттеледі. Бул нұсқауларды міндettі турде орындау керек. Жұмысты бастамас бұрын статика жәніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз.

Icke косу

Элект құралы куат қоры жеткіліксіз немесе іске қосу тогын қүшейтетін сәйкес кернеу реттегішімен жабдықталмаған электр генераторларынан куат алса, қосу кезінде куат төмендеуі немесе электр құралы әдеттен тыс әрекет етуі мүмкін.

Генератордың жарамдылығын, әсіресе, желі үшін жарамдылығын тексеріңіз.

Желі куатына назар аударыңыз! Ток көзінің куаты электр күралдың зауыттық тактайшасындағы мәліметтеріне сай болуы қажет.

Косу/өшіру

Электр куралын Іске қосу үшін қосқыш/өшіргішті (3) алға жылжытыңыз.

Коскыш/өшіргішті (3) орнату үшін қоскыш/өшіргішті (3) төменге тірелгенше басыңыз.

Электр куралын өшіру үшін, қосқыш/өшіргішті (3) жіберіп немесе ол бекітілген болса қосқыш/өшіргішті (3) қыска артында төмен басып сосын жіберіңіз.

Пайдаланудан алдын ажарлау құралдарын қайта тексеріңіз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бұзылған ажарлау құралдары жарылып, зақымдарға алып келуі мүмкін.

Косу/өшipy

(GWS 17-125 PS / GWS 17-150 PS / GWS 17-125 PSB)

Электр құралын іске қосу үшін босату інтірегін (7) артқа жылжытып, ажыратқышты (3) жоғары қарай басыңыз. Электр құралын өшіру үшін ажыратқышты (3) жіберіңіз.

▶ Пайдаланудан алдын ажарлау куралдарын кайта тексеріңіз. Ажарлау куралы берік орнатылып, еш

кедергісіз айналуы кажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бузылған ажарлау құралдары жарылып, закымдарға алып келуі мүмкін.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

▶ Барлық жұмыстардан алдың электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза устаңыз.
▶ Тетенше жумыс жағдайында мүмкін болғанша шаңсорғышты пайдаланыңыз. Желдеткіш тесікті жиї үрлеп, тазартып артық тоқтан сақтайтын қосқышты (PRCD) қосыңыз. Металды өндтеуде тоқ өткізетін шаң электр құралының ішінде жиналуы мүмкін. Электр құралының окшаулағышы зақымдалуы мүмкін.

Жабдыктарды мукият сактаңыз және күтіңіз.

Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Өнімдерді олардың сактығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруши) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бул туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;

– Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе

сәйкестік жәніндегі мәлімдемелердің бар болуы туралы акпаратты сатып алушыға беруге міндетті;

– Идентификациялык сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Кызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңз. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жәндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шагымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казакстан Республикасы

050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

- механикалық зақымдардың жоқтығы;

– пайдалану бойынша нүсқаулық талаптарының бүзылу белгілерінің жоктығы;
– пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпы тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Кәдеге жарату

Электр күралдар, жабдыктар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет.

Электр куралдарды уй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Эрі қарай пайдалануға жарамайтын электр құралдарын бөлек кәдеге жарату керек. Арнайы қоқыс жинау жүйелерін пайдаланыңыз.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Română
