L-3809 - Platine disque LENCO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Platine disque LENCO L-3809 avec entraînement par courroie, bras de lecture en S, et cellule de lecture de haute qualité.
Vitesse de Lecture	33 1/3 et 45 tours/minute.
Connectivité	Sortie RCA pour connexion à un amplificateur ou à des enceintes.
Dimensions	Dimensions compactes pour un usage domestique.
Poids	Poids léger pour un transport facile.
Utilisation	Facile à utiliser avec un fonctionnement semi-automatique.
Maintenance	Nettoyage régulier du plateau et de la cellule recommandé pour une performance optimale.
Sécurité	Utiliser sur une surface stable et éviter l'exposition à l'humidité.
Informations Générales	Idéale pour les amateurs de vinyles souhaitant redécouvrir leurs albums préférés.

FOIRE AUX QUESTIONS - L-3809 LENCO

Comment puis-je connecter ma platine LENCO L-3809 à mes enceintes ?

Vous pouvez connecter votre platine LENCO L-3809 à vos enceintes en utilisant les sorties RCA situées à l'arrière de la platine. Assurez-vous que les enceintes sont alimentées et que les câbles sont correctement branchés.

Que faire si le son de ma platine est faible ou distordu ?

Vérifiez d'abord que le réglage du volume de votre amplificateur ou de vos enceintes est adéquat. Assurez-vous également que la cellule et le stylet de la platine sont en bon état et correctement installés.

Comment changer la cellule sur la platine LENCO L-3809 ?

Pour changer la cellule, dévissez les vis qui maintiennent la cellule en place, déconnectez les fils et remplacez-la par la nouvelle cellule en suivant les mêmes étapes en sens inverse.

Ma platine n'attaque pas le disque, que dois-je faire ?

Vérifiez que le plateau tourne correctement et que le bras est bien en position de lecture. Assurez-vous également que la platine est correctement alimentée et que le sélecteur de vitesse est sur la bonne position (33/45 tours).

Comment régler le contrepoids de la platine LENCO L-3809 ?

Pour régler le contrepoids, dévissez-le légèrement et faites-le glisser jusqu'à ce que le bras soit équilibré et reste à l'horizontale. Ensuite, tournez le contrepoids pour régler la force d'appui recommandée pour votre cellule.

Est-ce que la platine LENCO L-3809 nécessite un préamplificateur ?

Cela dépend de votre système audio. Si vos enceintes ou votre amplificateur n'ont pas d'entrée phono, vous aurez besoin d'un préamplificateur pour connecter votre platine.

Que faire si le plateau de la platine ne tourne pas ?

Vérifiez que la platine est correctement alimentée et que le moteur fonctionne. Assurez-vous également que la courroie n'est pas usée ou cassée.

Comment nettoyer le stylet de ma platine LENCO L-3809 ?

Utilisez une brosse spéciale pour stylet ou un petit pinceau doux pour nettoyer délicatement le stylet. Évitez d'utiliser des produits chimiques ou de l'eau.

Où puis-je trouver des pièces de rechange pour ma platine LENCO L-3809 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de LENCO ou auprès de revendeurs spécialisés en équipement audio.

Comment puis-je régler la vitesse de lecture sur la platine ?

La platine LENCO L-3809 dispose d'un sélecteur de vitesse. Assurez-vous de le positionner sur 33 ou 45 tours selon le disque que vous écoutez.

MODE D'EMPLOI L-3809 LENCO

Guide d'utilisation - Platine tourne-disque à entrainment direct avec enregistrement USB

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que celles spécifiées dans ce manuel peut entraîner une exposition à des rayonnements dangereux.

PRECAUTIONS AVANT UTILISATION

GARDEZ CES INSTRUCTIONS À L'ESPRIT :

1. Ne couvrez pas et n'obturez pas les ouvertures de ventilation. Lorsque vous placez l'appareil sur une étagère, laisseze 5cm (2^ ) d'espace libre tout autour.
2. Installez-le conformément au mode d'emploi fourni.
3. Gardez l'appareil à l'écart des sources de chaleur telles que des radiateurs, apparèils de chauffage, jours, bougies et autres produits générant de la chaleur ou une flamme neue. L'appareil ne peut être utilisé que dans des climats modérés. Les environnementes extrémement froids ou chauds doivent être évités. Température de fonctionnement entre 0^ et 35^ C.
4. Evitez d'utiliser l'appareil à proximé de champs magnétiques puissants.
5. Des décharges electrostatiques peuvent perturber le fonctionnement de cet apparéil. Dans ce cas, il suffit de réinitialiser et de redémarrer l' apparéil en suivant le mode d'emploi. Pendant le transfert de fichiers, manipulez l' apparéil avec précaution et faites-le fonctionner dans un environnement sans électricité statique.
6. Mise en garde! N'introduisez jamais un objet dans l'appareil par les ouvertures et les fentes de ventilation. Étant donné que des tensions élevées sont représentes à l'intérieur du produit, l'insertion d'un objet peut entraîner une électrocution et/ou court-circuiter les composants internes. Pour les mêmes raisons, ne versez pas de l'eau ou un liquide sur le produit.
7. Ne l'utilisez pas dans des endroits humides tels qu'une salle de bain, une cuisine pleine de vapeur ou a proximé d'une piscine.
8. L'appareil ne doit pas etre exposé à des écoulements ou des éclaboussures et aucun objet contenant un liquide, tel qu'un vase, ne doit etre posé sur ou pres de l'appareil.
9. N'utilisez pas cet apparéil lorsque de la condensation est possible. Lorsque l' apparéil est utilisé dans une piece chaude et humide, des gouttelettes d'eau ou de la condensation peuvent se former à l'intérieur de l' apparéil et affecter son fonctionnement ajustat. Si tel est le cas, laissez l' apparéil hors tension pendant 1 ou 2 heures avant de lemettre en marche : l' apparéil doit être sec avant toute remise en marche.
10. Bien que ce dispositif soit fabriqué avec le plus grand soin et contrôle à plusieurs reprises avant de quitter l'usine, des problèmes peuvent néanmoins survenir, comme avec tous les apparciels électriques. Si l'appareil émet de la fumée ou en cas d'accumulation excessive de la chaleur ou d'un phénomène inattendu, débranchez immédiatement la fiche d'alimentation du secteur.
11. Cet appeareil doit fonctionner avec la source d'alimentation indiquée sur la plaque signalétique. Si vous n'êtes pas sur du type d'alimentation utilisé chez vous, contactez votre revendeur ou le fournisseur local d'électricité.
12. Tenez l'appareil à l'abri des animaux. Certains animaux aiment mordre sur les cordons électriques.
13. Pour nettoyer l'appareil, servez-vous d'un chiffon doux et sec. N'utilise pas de solvant ni d'autre liquide à base de petrole. Pour enlever les taches importantes, vous pouvez vous servir d'un chiffon humide imbibé d'une solution de détergent diluéée.
14. Le fournisseur n'est pas responsable des dommages ou pertes de données causés par un dysfonctionnement, une utilisation abusive, une modification de l'appareil ou un remplacement de la batterie.
15. N'interrompez pas la connexion lorsque l'appareil formate ou transfere des fichiers. Dans le cas contraire, les données pourraient etre endommagées ou perdues.
16. Si l'appareil a une fonction de lecture USB, il faut brancher la clé USB directement sur l'appareil. N'utilise pas un cable d'extension USB, car cela peut cause des interférences entrainant des pertes de données.
17. La plaque signalétique se situe en dessous ou à l'arrière de l'appareil.
18. Cet apparéil ne doit pas être utilisé par des personnes (enfants compris) souffrant de handicaps physiques, sensoriels ou mentalaux, ou manquant d'expérience et de

connaissances, sauf si elles sont sous surveillance ou ont reçu des instructions sur l'utilisation correcte de l'appareil par la personne qui est responsable de leur sécurité.

1. Ce produit est réservé à un usage non professionnel, et non pas à un usage commercial ni industriel.
2. Vérifiez que l'appareil est en position stable. La garantie ne couvreet pas les dégats occasionnés par l'utilisation de cet apparéil en position instable, par les vibrations, les choses ou par la non-observation de tout autre avertissement ou précaution contenus dans ce mode d'emploi.
3. N'ouvrez jamais cet apparéil.
4. Ne placez jamais cet apparéil sur un autre apparéil électrique.
5. Ne laïsez pas les sacs en plastique à la portée des enfants.
6. Utilisez uniquement les accessoires recommendés par le fabricant.
7. Confiez l'entretien et les réparations à un personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de chaque façon que ce soit, par exemple lorsque le cordon d'alimentation ou la prise sont endommages, lorsqu'un liquide s'est déversé ou des objets ont été introduits dans l'appareil, lorsqu l'appareil a été exposé à la pluie ou à l'humidité, lorsqu'il ne fonctionne pas correctement ou est tombé.
8. Une exposition prolongée à la musique avec un volume élevé peut entraîner une perte auditive-temporaire ou permanente.

9. Si l'appareil est livre avec un cable d'alimentation ou un adaptateur secteur :

10. En cas de problème, débranchez le cordon d'alimentation CA et confiez l'entretien à un personnel qualifié.

11. Ne marchez pas sur l'adaptateur secteur ou ne le coincez pas. Faites très attention, en particulier à proximate des fiches et du point de sortie du cable. Ne place pas d'objets lourds sur l'adaptateur secteur, car ils pourraient l'endommager. Gardez l'appareil hors de portée des enfants ! Ils pourraient se blesser gravement s'ils jouent avec le cable d'alimentation.
12. Débranche cet apparéil pendant les orages ou lorsqu'il n'est pas utilisé pendant une longue durée.
13. La prise secteur doit être installée pres de l'appareil et doit être facilement accessible.
14. Ne surchargez pas les prises de courant ou les rallonges. Une surcharge peut entrainer un incendie ou une électrocution.
15. Les apparêls de classe 1 doivent être branchés à une prise de courant disposant d'une connexion protectrice à la terre.
16. Les apparèils de classe 2 ne nécessitant pas de connexion à la terre.

17. Tirez toujours sur la fiche pour débrancher le cordon de la prise secteur. Ne tirez pas sur le cordon d'alimentation. Cela pourrait provoquer un court-circuit.
    N'utilisez pas un cordon ou une fiche d'alimentation endommagé ni une prise desserrée. Vous courez un risque d'incendie ou de décharge électrique.

18. Si le produit contient ou est livré avec une télécommande contenant des piles boutons : Avertissement :

19. « N'ingérez pas la pile, car vous risquez une brûture chimique » ou une formule équivalente.
    [La télécommande fournie avec] Ce produit contient une pile bouton. Si la pile est availée, elle peut cause de graves brûlures internes en seulement 2 heures et peut entraîner la mort.
    Tenez les piles neuves et usagées hors de portée des enfants.

20. Si le compartment à piles ne se ferme pas correctement, cessez d'utiliser l'appareil et tenez-le hors de portée des enfants.

21. Si vous pensez que les piles ont été avalées ou places à l'intérieur d'une partie du corps, consultez un medecin immédiatement.

22. Mise en garde relative à l'utilisation des piles :

23. Risque d'explosion si la pile est mal remplaee. Remplacez les piles par des piles d'un type identique ou équivalent.

24. Pendant l'utilisation, le stockage ou le transport, la pile ne doit pas etre soumise a des températures extrémentement elevées ou basses, à une faible pression d'air à haute altitude.

25. Le remplacement d'une pile par une autre de type incorrect peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable.
    L'introduction d'une pile dans le feu ou dans un four chaud, l'écrasement ou le découpage mécanique peut entraîner une Explosion.

26. L'exposition d'une pile dans un environnement à température extrémenement élevée peut entraîner une Explosion ou une fuite de liquide ou de gaz inflammable.
27. L'exposition d'une pile à une pression d'air extrémenantasse peut entrainer une explosion ou une fuite de liquide ou de gaz inflammable.
28. Veuillez considérer les questions environnementales lors de la mise au rebut des piles.

Contenu du produit

1 Manuel

1 Cable audio RCA

1 Cordon d'alimentation

1 Cabel de raccordement USB

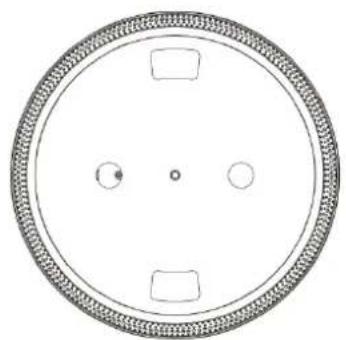

1 Plateau

1 Tapis de feuitre

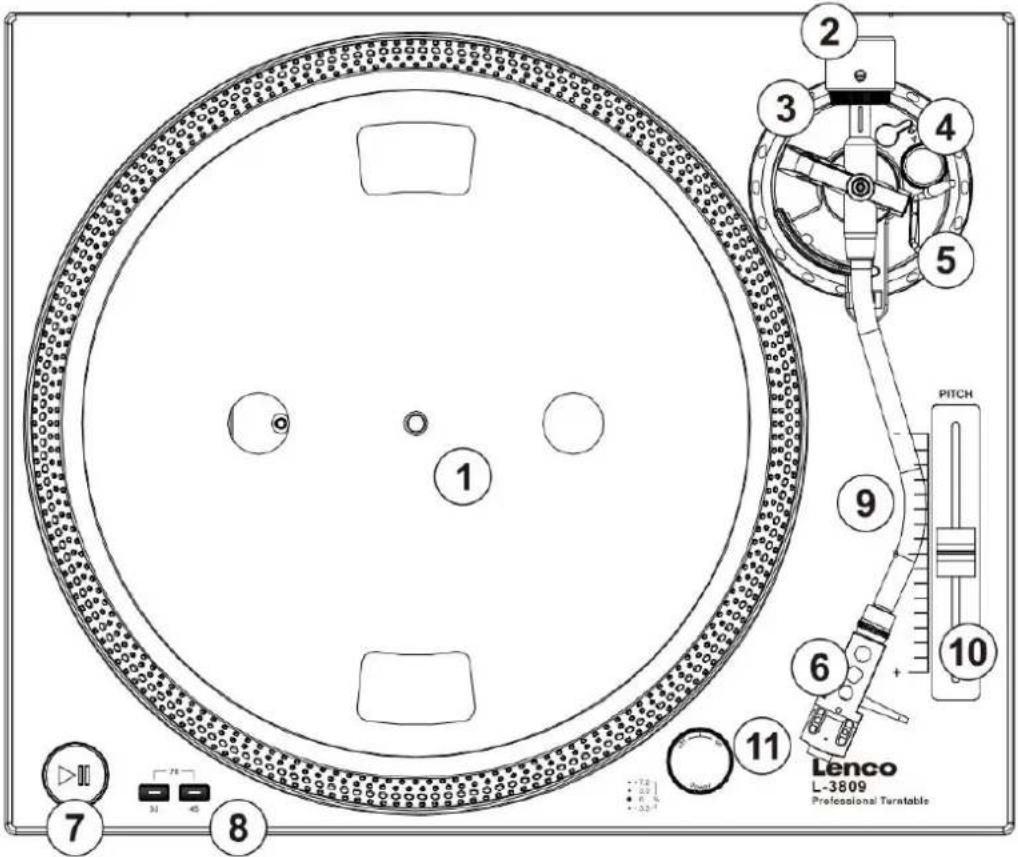

Description

1. PLATEAU DE TOURNE-DISQUE

Le plateau est équipé d'un tapis de feuitre. Il est ainsi plus facile de manipuler le disque pour les performances scratch. Placez les disques vinyles au centre du plateau du tourne-disque.

2. CONTREPOIDS

L'ajustement cree la pression appropriee vers le bas du stylet sur le disque. Fixez maintainant en faisant glisser le contrepoids a l'arriere du bras de lecture.

3. ÉCHELLE DE RÉGLAGE DE LA PRESSION DU STYLET

Ajustez l'alignement de la pression de la cartouche du stylet.

4. BOUTON ANTIDERAPANT

Celui-ci applique une force sur le bras de lecture vers l'intérieur afin qu'il ne saute pas vers l'extérieur à travers le disque en raison de la force centrifuge de la rotation du disque.

5. ELEVATEUR DU BRAS DE LECTURE

Contrôlez l'action de montée et de descente du bras de lecture.

6. TETE DE LECTURE

Installez la cartouche ici. Pendant l'installation,mettre la protection de pointe pour ne pas I'endommager.

Raccordez les fils comme suit :

Blanc (L + )

Canal gauche +

Bleu (L-)

Canal gauche -

Rouge (R + )

Canal droit +

Vert (R-)

Canal droit -

1. Boutons de vitesse du plateau tournant

Sélectionnez la vitesse du plateau tournant à 33 ou 45 tours par minute. La vitesse de 78 tours par minute est sélectionnée en appuyant simultanément sur les boutons 33 et 45 ; les deux boutons devraient être allumés.

1. BOUTONS DE RÉGLAGE DE LA VITESSE DE ROTATION 33/45

Appuyez sur ces touches pour sélectionner la rotation du plateau en fonction de la vitesse indiquée sur le disque pour 33, 45 tours par minute.

1. Écrou de blocage de la coquille

Fixez la coquille de tete en l'insérant dans l'extrémité avant du bras de lecture, puis tournez l'écrou de blocage dans le sens horsaire.

1. Curseur de vitesse

Utilisé pour modifier la vitesse de lecture de la piste.

1. Commutateur d'alimentation / Lumière stroboscopique

Tournez le commutateur dans le sens horaire pourmettre l'appareil en marche.Tournez le commutateur dans le sens antihoraire pour arreter I'appareil.La luziere stroboscopique s'allume automatiquement lorsque I'appareil est en marche.

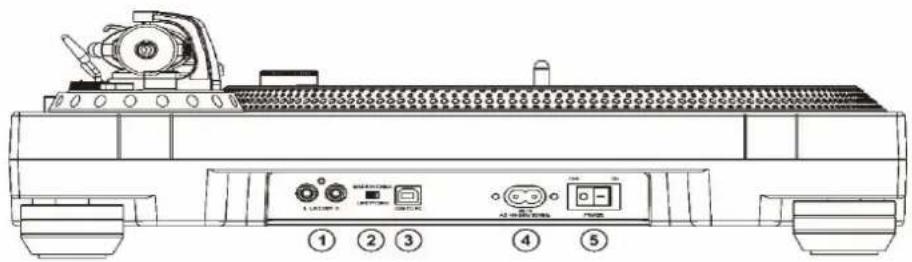

1. SORTIE RCA

Les sorties L et R sont utilisées pour connecter le tourne-disque à l'entrée analogue RCA de votre amplificateur.

2.COMMUTATEUR LINE/PHONO

Le tourne-disque possède un préamplificateur PHONO intégré qui est désactivé si vous disposez d'un préamplificateur externe. Si vous poulez utiliser les signaux amplifiés par l'amplificateur interne de la platine, déplacez le commutateur sur LINE. Si vous souhaitez utiliser un préamplificateur PHONO externe, déplacez le commutateur sur PHONO.

Avec le pré-ampli sur ON, ne jamais connecter l'entrée Phono.

L'audio sera fortement distordue et il y a un risque que l'Amplificateur et/ou les hau parleurs soi(en)t endommagé(s).

3. PORT USB

Le son de votre disque vinyle est converti en numérique avec une résolution maximale de 48 KHz / 16 bits. Utilisez le cable USB fourni avec l'appareil pour connecter le tourne-disque à votre ordinateur. Le logiciel Audacity doit être téléchargeé.

4. ENTRÉE SECTEUR

Branchez le cordon d'alimentation ici.

5.COMMUTATEUR DE MARCHE/ARRET

Permet d'allumer et d'eteindre le tourne-disque.

Montage du tourne-disque :

1. Retrait de l'emballage :

Enlever doucement l'unité principale avec l'emballage intact de la boite.steroler l'emballage une fois que I'unite est enlevee du carton d'expedition.Sassurer que tous les accessoires sont dans I'emballage.

2. Adaptateur 45 tr/min :

Situer et enlever l'adaptateur 45 tours de l'emballage et le placer sur l'adaptateur 45 sur le dessus de l'unité.

3. Plateau :

Retirez le plateau du tourne-disque de l'emballage et placez-le delicatement sur la BROCHE CENTRALE de la base du plateau.

4. Tapis de feuitre :

Retirez le tapis de feucre noir de I'emballage et place-le sur le PLATEAU.

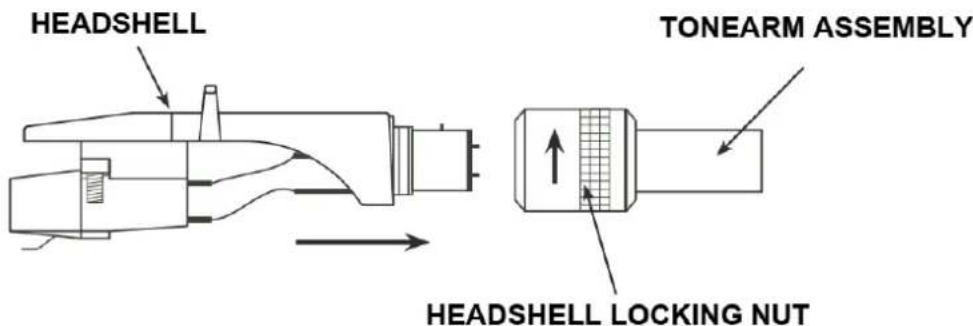

5. Tete de lecture :

Insérer la TETE DE LECTURE sur le BRAS. En tenant fermement la TETE DE LECTURE sur le bras, tourner l'ECROU DE VERROUILAGE de la TETE DE LECTURE dans le sens antihoraire pour la sécuriser sur le BRAS.

EN	FR
HEADSHELL	TETE DE LECTURE
TONEARM ASSEMBLY	BRAS
HEADSHELL LOCKING NUT	ECROU DE VERROUILLAGE de la TETE DE LECTURE

6. Contrepoids :

Situer et-retirer le CONTREPOIDS de bras de son emballage.Glisser le CONTREPOIDS à l'arriere du BRAS.Le tournier légèrement et il se visse sur l'arbre arriere du bras.

TONEARM ASSEMBLY
COUNTERWEIGHT

EN	FR
TONEARM ASSEMBLY	BRAS
COUNTERWEIGHT	CONTREPOIDS

Démarrage rapide du tourne-disque :

1. Changer la vitesse du plateau

Appuyez sur les boutons de RÉGLAGE DE LA VITESSE DE ROTATION 33/45 pour modifier la vitesse de rotation du plateau.

Lorsque vous appuyez simultanément sur les boutons 33 et 45, le plateau tourne à 78 tours par minute. Ceci est pour les dernis disques. Pour lire ces disques 78RPM, vous doivent changer la cartouche et le stylet! Notre platine est équipée d'une Audio-technica AT-3600E qui ne supporte pas les disques 78RPM. Veuillez consulter le site Internet d'Audio-Technica pour désirar la cartouche compatible.

2. Demarrage et arrêt du plateau

Utilisez le BOUTON LECTURE/PAUSE pour naviguer entre les rotations de plateau et les modes de suspension.

3. Contrôle d'ecartement

1) Le réglage de l'écartement est un réglage précis en fonction de la vitesse du plateau.
2) Le réglage de l'écartement est variable et peut être régé entre -10% et +10% selon la vitesse sélectionnée du plateau.
3) L'ecartement est change en glissant la glissiere d'ecartement en haut ou en bas.
4) Les points indicateurs sur le bord du PLATEAU DU TOURNE-DISQUE peuvent être utilisés pour donner une approximation visuelle de la vitesse du plateau. Ces indicateurs sont allumés par la LUMière STROBOSCOPIQUE en actionnant le COMMUTATEUR D'ALIMENTATION sur l'appareil. A différentes vitesse, chaque rangée des INDICATEURS STROBOSCOPIQUES peut sembler immobile.

Remarque : L'utilisation d'un éclairage fluorescent puissant au-dessus du tourne-disque annihilera la LAMPE STROBOSCOPIQUE et affectera la précision de l'indicateur.

Configuration

Installation de tourne-disque :

1. Ne pas placer l'unité sous les rayons directs du soleil ou pres d'un apparéil de chauffage.
2. Ne pas placer l'unité dans un endroit très humide ou plein de poussière.
3. La cartouche peut capter une légère pression sonore ou des vibrations des haut-parleurs situés à proximé. Pour de更好地urs résultats, ne pas installer cette unité trop pres des haut-parleurs.
4. Installer cette unité sur une surface horizontal et stable et ne subissant pas de vibration.
5. Les pieds en caoutchouc sont spécialement conçus pour isoler l'unité des fortes vibrations. Les pieds peuvent aussi servir à stabiliser l'ensemble horizontally. Ajuster la hauteur de l'unité en tournant le pied dans le sens horsaire ou antihoraire.

Équilibre du bras et pression sur la pointe de lecture :

1. Ajustement de l'équilibre zéro horizontal et pression sur la pointe de lecture :
2. Retirer le cache protecteur de la pointe, le cas échéant. Ne jamais toucher la pointe de lecture au cours du réglage.
3. Baiser le LEVIER DE BRAS.
4. Oter le clip de bras et enlever le bras de son support.
5. Mettre l'ANTI-SKATE (compensation de force centripète) sur zéro.
6. Tournier le CONTREPOIDS dans un sens ou un autre jusqu'à ce que le BRAS soit en équilibre horizontal (bouge librement).
7. Remetre le BRAS sur son support et le clipper.
8. Maintenir en place le CONTREPOIDS avec une main et ne tourner que la bague de pression de pointe (3) de lecture pour amener le « 0 » de la bague en alignement avec la ligne centrale de l'arbre arrêté du bras.
9. Tourner le CONTREPOIDS dans le sens antihoraire jusqu'à ce que la valeur sur l'échelle corresponde à la pression recommandée sur la pointe de lecture.

Remarque: La pression recommandée de la pointe de la cellule de lecture incluse avec votre apparéil est comprise entre 2,5 et 3,5 grammes. Pour tous les autres systèmes de cellule de lecture, reportez-vous aux spécifications de son fabricant.

Antiskating :

L'ajustement d'anti-skate empêche l'ENSEMBLE DE BRAS de glisser à travers le disque par la force centrifuge due à la rotation du PLATEAU. Le bouton de contrôle d'ANTISKATING doit être régle sur la même valeur que la pression sur la pointe de lecture. Par exemple, si le CONTREPOIDS est régle sur 2,5 grammes, la valeur d'ANTI-SKATE doit également être réglée sur 2,5.

Entretien du produit :

1. Nettoyer periodiquement la pointe de lecture avec unerosse douce pour eviter l'accumulation de poussiere.
2. Quand le son devient distordant ou bruyant, vérifier la pointe de lecture. Si la pointe de lecture est usée, la replacer avec une neue.
3. De temps en temps, le couvercle et le boitier du tourne-disque doivent etre essuyes avec un chiffon doux et sec.
4. Les matieres volatiles telles que l'alcool, le diluant, le benzine, etc. ne doivent pas etre utilisées. Elles peuvent enlever la peinture ou endommager le lustre.

Aperçu du logiciel Audacity

Audacity est un logiciel gratuite, licencié sous GNU Licence Publique Générale (GPL). Plus d'informations, de même que le code de source ouverte peuvent être trouvés sur le Web à https://www.audacityteam.org/download/

• Veuillez vous assurer que vous avez installé le logiciel avant de commencer.

Paramétrr vous PC avant de travailler avec Audacity

1. Connectez le cable USB fourni au tourne-disque
2. Connectez l'autre fiche USB de ce cable à votre PC.
3. Installer le logiciel d'enregistrement Audacity.
4. Ouvrir le programme Audacity.

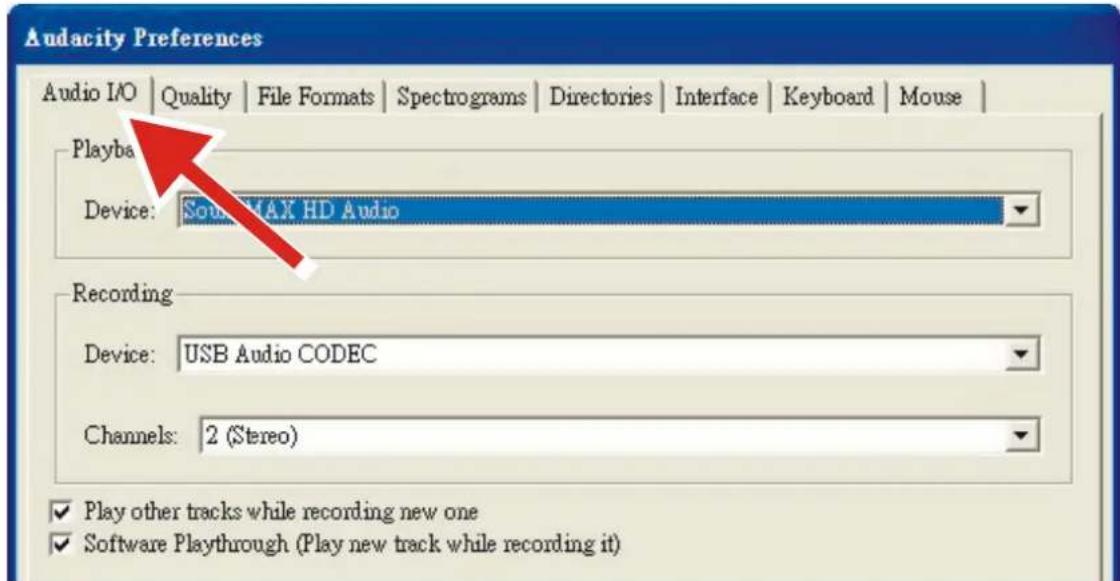

5. Sélectionner Preference (Preférence) sur Edit (Modifier) dans le Menu Audacity.

1. Sélectionner Audio I/O (M/A audio) en haut à gauche.

Sous Lecture, Appareil, selectionner notre internal sound card.
- Sous Enregistrement, Appareil, Sélectionner USB Audio CODEC (CODEC audio USB).
- Sous Enregistrement, Canaux, Sélectionner 2 (Stereo) (2 (stéreo)).

• Vérifier la case marquee Play other tracks while recording new one (Jouer d'autres morceaux pendant l'enregistrement d'un nouveau).
• Verifier la case marquée Software Playthrough (Jouer dans le logiciel).

Enregistrement d'album avec Audacity

1. Sauvegarde d'un projet

• Audacity inscrit tous les audios changés et enregistrés sur un réseau appelé Projectname_data, situé à droite d'ou vous avez sauvegarde le fichier de projet lui-même.
• Puis, Sélectionner Save Project as (Sauvegarder le projet sous) sur le Fichier Audacity, et désir un endroit et un nom de fichier pour votre projet.
• veuilles noter que lorsque vous démarrez Audacity pour la première fois, seule l'option "Save As..." (Sauvegarder sous...) est disponible.

2. Comment enregistrer

• Mettre le tourne-disque en etat de jour un morceau ou un album que vous pouze enregistrer.
• Cliquez sur le bouton rouge d'enregistrement pourCOMMencer l'enregistrement.
• Abaisser le bras sur l'album posé sur le tourne-disque USB et chercher ce que vous désirez enregistrer.
• Cliquez sur le bouton bleu de suspension pour suspendre l'enregistrement. Réappuyer dessus pour reprendre.
• Cliquer sur la touche jaune Arrêt

Voilà. Vous pouvez maintainant vous amuser avec votre enregistrreur et explorer les capacité d'Audacity. Rappelez-vous que vous pouvez utiliser la fonction Undo pratiquement sans limite quand le projet est ouvert.

REMARQUE: Le CD ne peut pas etre imprimé directement depuis l'application Audacity. D'autres applications d'impression de CD doivent etre utilisées.

\section*{Caracteristiques}

\section*{Caracteristiques Générales}

Modèle: L-3809 / L-3818

Dimensions : 430(L) x 350(P) x 155(H)mm

Poids: 6,18 kg

Alimentation electrique: 230 V CA~50 Hz (Pays-Bas); 240 V CA~50 Hz(R-U.)

Puisssance consommée: 30 W

Conditions de test standard: Température ambiente : 20 +/- 2 dégrés.C

Humidité relative: 65% +/- 5%

REMARQUE: Les mesures peuvent être effectuées entre 5 et 35^ , et avec 45 à 85% d'humidité relative.

Section tourne-disque :

Type: 3 vitesses manuelles

Mot.: 16 pôles, 3 phases, sans balais

Méthode d'entrainment : Entrainement direct

Plateau : 332 mm (Aluminium)

Vitesses: 33_1/3, 45 tr/min et 78 tr/min

Pleurage et scintillage: Moins de 0,3% WRMS (JIS WTD) avec 33_1/3 tr/min

Rapport signal/bruit : Plus de 50 dB (DIN-B)

Contrôle d'écartement: +/-10% :

Couple au démarrage : Plus de 3,6 kgf.cm

Système de freinage : Frein électronique

Durée de démarrage : Moins de 1 seconde

Durée de freinage : Moins de 1 seconde

Durée de changement de vitesse : Moins de 1 sec. de 33_1/3 à 45 tours.

Moins de 1 sec. de 45 à 33_1/3 tours.

Fonction USB : Enreg. USB Résolution

16 BIT 44,1 KHz ou 48 KHz

Interface d'ordinateur : Compatible USB 1.1 Windows 7/8/10 ou MAC OSX

Section bras de lecture :

Type: Bras de lecture statique équilibré en forme de S

Longueur de bras : 220 mm

Porte-à-faux : 10 mm

Erreur d'angle de traçage: Moins de 3 dégrés

Plage de réglage de force de traçage: 3 à 4 g

Type de cartouche MM: Technique audio AT-3600L

Pression du stylet : 3 + 0,5g

Poids de la cartouche: 5 + 0,5g

Gamme Antiskating: 0 à 4 g

Déparation de canal : Plus de 18 dB

Equilobre de canal : Environ 2,5 dB à 1 KHz

Preamplificateur

Sortie:

150 mV +/- 4 dB (ENTREE:2,5 mV 1 KHz)

RIAA (Réponse de fréquence):

20 Hz à 20 KHz +1/-3 dB (ENTREE: 1,5mV 1 KHz)

Garantie

Lenco propose un service et une garantie conformément à la législation europeenne, ce qui signifie qu'en cas de besoin de réparation (aussi bien pendant et après la période de garantie), vous pouvez contacter votre revendeur le plus proche.

Remarque importante : Il n'est pas possible de renvoyer l'appareil pour réparation directement à Lenco.

Remarque importante : si l'appareil est ouvert ou modifie de quelques maniere que ce soit par un réparateur non agréé, la garantie sera caduque.

Cet apparéil ne convient pas à une utilisation professionnelle. En cas d'utilisation professionnelle, les obligations de garantie du fabricant seront annulées.

Clause de non-responsabilité

Des mises à jour du logiciel et/ou des composants informatiques sont régulièrement effectuees. Il se peut donc que certaines instructions, caractéristiques et images prsentes dans ce document different légèrement de votre configuration spécifique. Tous les articles décrits dans ce guide sont fournis uniquement à des fins d'illustration et peuvent ne pas s'appliquer à une configuration spécifique. Aucun droit légal ne peut être obtenu depuis les informations continues dans ce manuel.

Mise au rebut de l'appareil usage

Ce symbole indique que le produit électrique concerne ainsi que les piles ne doivent pas etre jetés avec les autres déchets menagers en Europe. Pour garantir un traitement correct des piles et de l'appareil usages, veuillez lesmettre au rebut conformément aux reglementations locales en vigueurrelatives aux apparciels electriques et autres piles. En agissant de la sorte,vous contribuerez à la preservation des ressources naturelles et àl'amélioration des niveaux de protection environnementale concernant letreatment et la destruction des déchets electriques (directive sur lesdéchets des équipements electriques et electroniques).

Marquage CE

Les produits avec la marque CE sont conformes à la directive CEM

(2014/30/CE) et à la directive bassé tension (2014/35/CE) émises par la commission de la communauté française.

Par la presente, Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Pays-Bas, déclare que ce produit est conforme aux exigences principales.

La déclaration de conformité peut être consultée au lien :

[e-mail]

Service après-vente

Pour en savoir plus et obtenir de l'assistance, visitez www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Pays-Bas.

Espanol

PRECAUCION:

En un rango de 2,5 dB a 1KHz

Preamplificador

Salida:

150 mV +/-4 dB (entrada: 2,5 mV 1 KHz)
