BEDIENUNGSANLEITUNG L-3809 LENCO

Bedienungsanleitung - Direktangetriebener Plattenspieler mit USB-Aufzeinigung

PRECAUTIONS BEFORE USE

Remsystem: Elektronische rem

Starttijd: Minder dan 1 sec.

Eine andere als die hier beschriebene Bedienung, Einstellung oder Verwendung der Funktionen kann zu gefährlicher Strahlenbelastung führen.

VORSICHTSMASSNAHMIEN VOR DER BENUTZUNG

BEFOLGEN SIE IMMER FOLFGENDE ANWEISUNGEN:

1. Blockieren oder bedecken Sie keine Luftnungsöffnungen. Wenn Sie das Gerät auf ein Regal stellen, halten Sie um das gesamte Gerät 5 cm (2") freien Platz.
2. Stellen Sie das Gerät entsprechend den Anweisungen der mitgelieferten Bedienungsanleitung auf.
3. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Öfen, Kerzen oder anderen hitzeerzeugenden Produktten oder offenen Flammem fern. Das Gerätarf nur bei gemäßigtem Klimav verwendet werden. Sehr kalte oder freihe Umgebungen sind zu vermeiden. Die Betriebstemperatur liegt zwischen 0^ und 35^ .
4. Meiden Sie bei der Beutzung des Produkts die Nähe starker Magnetfelder.
5. Elektrostatice Entladungen konnen die normale Benutzung these Geräts stären. Sollte dies geschehen, führen Sie einfach einen Reset aus und starten Sie dann das Gerät entsprechend den Anweisungen dieser Bedienungsanleitung neu. Gehen Sie besonders bei Datenübertragungen mit dem Gerät vorsichtig um und führen Sie diese nur in einer antielektrostatischen Umgebung aus.
6. Warning! Niemals Gegenstände durch die Luftungsschlitze oder Öffnungen in das Gerät stecken. In this gemärk führt Hochspannung und das Hineinstecken von Gegenständen kann zu elektrischem Schock und/oder Kurzschluss interner elektrischer Bauteile führen. Spritzen/Gießen Sie aus dem gleichen Grund kein Wasser oder Flüssigkeiten auf das Gerät.
7. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampfküche oder in der Nähe von Schwimmbecken.
8. Das Gerätarfweder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit gefüllten Behälter wie z. B. Vasen auf das Gerät oder in der Nähdes Gerätes gestellt werden.
9. Benutzen Sie das Gerät nicht, wenn Kondensation entstehen kann. Wenn Sie das Gerät in einem warmen feuchten Raum mit Dampf benutzen, dann konnen Wassertropfen oder Kondensation in das Gerät eindringen und u. U. zu Fehlfunktionen des Geräts führen. Schalten Sie in thisem Fall das Gerät für 1 - 2 Stunden aus, bevor Sie es erneut einschalten, wobei Sie darauf achten sollenn, dass das Gerät vollständig getrocknet ist, bevor Sie es wieder einschalten.
10. Obwohl these Gerät unter großter Sorgfalt hergestellt und vor Auslieferung mehrmals überprüft wurde, können trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auftauchen. Trennen Sie das Gerät bei Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnaturlichen Erscheinung sofort vom Stromnetz.
11. Dieses Gerat ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben. Halten Sie bei Unsicherheiten über die Art Ihrer Stromversorgung in Ihrer Wohnung Rucksprache mit Ihrer Handler oder Ihrer Stromzuliefererfirma.
12. Halten Sie das Gerät von Haustieren fern. Einige Nagetiere lieben es, an Netzkabeln zu nagen.
13. Benutzen Sie für die Reinigung ein weiches und trockenes Tuch. Benutzen Sie niemals Lösungsmittel oder Flüssigkeiten auf Ölbasis. Benutzen Sie zum Entfernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmittel.
14. Der Hersteller haftet nicht für Beschädigungen oder Datenverluste durch Fehlfunktion, Zweckentfremdung oder Modifikation des Geräts oder durch das Wechseln der Batterie.
15. Unterbrechen Sie die Verbindung nicht während einer Formatierung oder einer Datenübertragung. Bei Unterbrechung drohen Datenverlust und Datenbeschädigung.
16. Wenn das Gerät eine USB-Wiedergabefunktion besitzt, dann stecken Sie den USB-Stick direkt in das Gerät. Verwenden Sie kein USB-Veränderungskabel, weil die erhöhte Störungsanfälligkeit zu Datenverlust führen kann.

17. Das Typenschild befindet sich an der Unter- oder Rückseite des Gerätes.

18. Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder ohne ausreichender Erfahrung vorgesehen, es sei dess, sie werden durch eine verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäß Bedienung des Gerätes durch eine für ihre Sicherheit verantwortlichen Person eingewiesen.

19. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche oder industrielle Zwecke bestimmt.
20. Stellen Sie sicher, dass das Gerät in einer stabilen Position aufgestellt ist. Schäden, die durch Verwendung dieser Produkte in einer instabilen Position, durch Vibrationen, Stöße oder Nichtbeachtung der anderen in dieser Handbuch enthaltenen Warnungen und Sicherheitsmaßnahmen entstehen, werden nicht durch die Garantie abgedeckt.
21. Entfernen Sie niemals das Gehäuse dieser Geräts.
22. Stellen Sie these Gerät niemals auf andere elektrische Geräte.
23. Halten Sie Kinder von den Plastiktüten fern.
24. Benutzen Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehörteile.
25. Lassen Sie alle Wartungs-/Reparaturarbeiten von qualifiziertem Servicepersonal ausführten. Reparatur/Wartung wird notwendig, wenn das Gerät in irgendeiner Weise wie beispiselsweise am Netzkabel oder am Netzstecker beschädigt wurde oder wenn Flüssigkeit in das Gerät gelangt ist bzw. Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäß funktioniert.
26. Langes Horen lauter Tone aus einem Musikgerät kann zum zeitweiligen oder permanenten Hörverlust führen.

27. Wenn zum Lieferumfang des Produkts ein Netzkabel oder ein Netzadapter gehört:

28. Wenn irgendwelche Probleme auftreten, dann trennen Sie das Gerät vom Stromnetz und setzen Sie sich anschließend mit einer qualifizierten Fachkraft in Verbindung.

29. Treten Sie nicht auf den Netzadapter und klemmen Sieihn auch nicht ein. Seien Sie weitere im ähnenden Bereich des Netzsteckers und an der Stelle vorsichtig, an der das Netzkabel aus dem Gerät herausgeführt wird. Stellen Sie keine schweren Gegenstände auf den Netzadapter, weil er dadurch beschädigt werden kann. Halten Sie das gesamte Gerät außerhalb der Reichweite von Kindern! Durch Spieler mit dem Netzkabel können sie sich ernsthafte Verletzungen zuziehen.
30. Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Netz.
    Die Netzsteckdose muss sich in der Höhe des Geräts befinden und einfach zu erreichen sein.
31. Überlasten Sie Steckdosen und Verlängerungsleitungen nicht. Eine Überlastung kann zu Brandgefahr bzw. Stromschlag führen.
32. Geräte der Schutzklasse 1 müssen Sie an eine Netzsteckdose mit Schutzleiter anschließen.
    Geräte der Schutzklasse 2 benötigen keinen Schutzleiteranschluss.
33. Halten Sie den Netzstecker in der Hand, wenn Sieihn aus der Netzsteckdoseziehen. Ziehen Sieihn nicht durch Zerren am Kabel heraus. Das kann zu einem Kurzschluss führen.

34. Verwenden Sie weder ein beschädigtes Netzkabel noch einen beschädigten Netzstecker oder eine lockere Steckdose. Missachtung kann zu Brand oder Stromschlag führen.

35. Wenn das Produkt mit einer Fernbedienung mit Batterien/Knopfzellen gefelert wird oder das Produkt eine derartige Fernbedienung umfasst:

Warning:

Die Batterie nicht einnehmen - Verzungsgefahr!
Die mit diesen Produkt mitgelieferte Fernbedienung enthalt eine Knopfelle. Das Verschlucken der Batterie kann innerhalb von nur 2 Stunden zu schwersten inneren Verbrennungen mit Todesfolge führen.
- Halten Sie neue und gelebrauchte Batterien von Kindern fern.
- Falls sich das Batteriefach nicht richtig schreiben,Lasst, dann benutzen Sie das Gerät nicht mehr und halten Sie es von Kindern fern.
- Wenn Sie vermuten, dass Batterien verschlucht oder in eine Körperöffnung eingeführt worden sind, dannuchen Sie umgehend eine/-n Ärztin/Arzt auf.

1. Warnhinweise bzgl. der Verwendung von Batterien:

2. Es besteht Explosionsgefahr, wenn die Batterien nicht ordnungsgemäß ersetzt wird. Tauschen Sie die Batterie nur gegen eine Batterie des gleichen Typs aus.
   Die Batteriearfadh wahrnd der Benutzung,Aufbewahrung oder des Transports weder seihr hohen oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in groBen Hohenlagen ausgesetzt werden.
   Die Ersetzung der Batterie mit einem falschen Batterietyp kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen.
   Die Entsorgung der Batterie in Feuer oder einem offen Ofen oder das mechanische Zerkleinern oder Zerteilen der Batterie kann zu Explosionen führen.

3. Das Verbleiben der Batterie in einer Umgebung mit sehr hohen Temperaturen kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen.
4. Eine einem sehr niedrigen Luftdruck ausgesetzte Batterie kann explodieren oder es kann aus einer einem sehr niedrigen Luftdruck ausgesetzten Batterie entflammbares Gas entweichen oder entflammbare Flüssigkeit auslaufen.
5. Legen Sie besonderes Augenmerk auf den ökologischen Aspect der Batterieentsorgung

Mitgeliefertes Zubehör

1 x Bedienungsanleitung

1x Cinch-Audiokabel

1xNetzkabel

1xUSB-Verbindungskabel

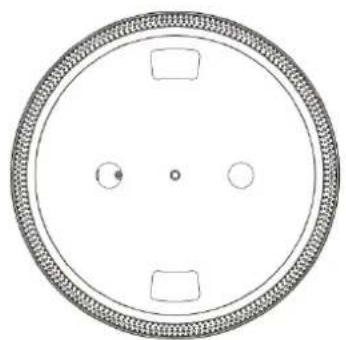

1 x Plattenteller

1x Filzmatte

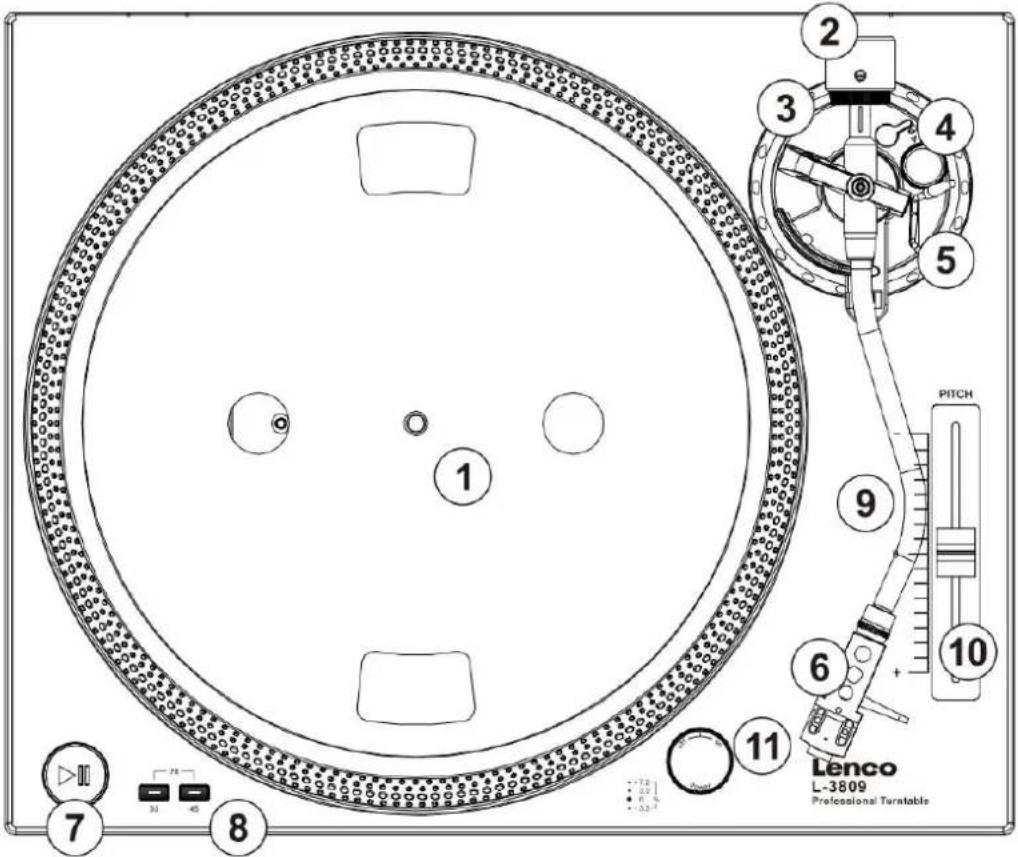

Beschreibung

1. PLATTENTELLER

Der Plattenteller ist mit einer Filzmatte ausgestattet. Dadurch wird das Scratchen der Schallplatte erreichtert. Legen Sie Vinylschallplatten mittig auf den Plattenteller.

2. GEGENGEWICH

Durch Einstellen des Gegengewichts erhält die Tonnadel den geeigneten Auflagedruck auf die Schallplatte. Sie können das Gegengewicht durch Aufschrauben auf das Tonarmende anbringen.

3. TONNADELAUFLAGEDRUCKEINSTELLSKALE

Hierüber konnen Sie den Auflagedruck der Tonnadel anpassen.

4. ANTISKATING-KNOPF

Durchihn wird im Geräteinneren auf den Tonarm eine Kraft ausgeübt, sodass er nicht durch die Fliehkraft der sich drehenden Schallplatte nach außen springt.

5. TONARMHEBEL

Mit ihm steuern Sie die Auf- und Abwärtsbewegung des Tonarms.

6. TONKOPF

Montieren Sie hier den Tonabnehmer. Setzen Sie während der Montage den Tonnadelschutz auf die Tonnadel, um sie vor Beschädigung zu schützen.

Verbinden Sie die Kabel wie folgt:

Weiβ (L+) Linker Kanal +

Blau (L-) Linker Kanal -

Rot ( + ) Rechter Kanal ^+

Grun (R-) Rechter Kanal -

7. WIEDERGABE/PAUSE-TASTE

Drücken Sie diese Taste, um die Wiedergabe zu starten, zu pausieren oder die pausierte Wiedergabe fortzusetzen.

8. Tasten für die Plattentellergeschwindigkeit

Stellen Sie die Plattentellergeschwindigkeit auf 33 oder 45 U/min. Um 78 U/min auszuwahlen, drücken Sie gleichzeitig der Tasten 33 und 45. Beide Tasten müssen leuchten.

9. Tonkopfsicherungsmutter

Montieren Sie den Tonkopf, indem Sieihn am vorderen Ende des Tonarms einsetzen. Drehen Sie anschließend zur Fixierung des Tonkopfs die Tonkopfsicherungsmutter in Uhrzeigersinn.

10. Pitchfader

Mit ihm ändern Sie die Wiedergabegeschwindigkeit der Tonrille.

11. Ein/Aus-Schalter/Stroboskoplicht

Drehen Sie diesen Schalter in Uhrzeigersinn, um das Gerät einschalten. Drehen Sie den Schalter gegen den Uhrzeigersinn, um das Gerät auszuschalten. Das Stroboskoplicht wird automatisch eingeschiedt, wenn Sie das Gerät einschalten.

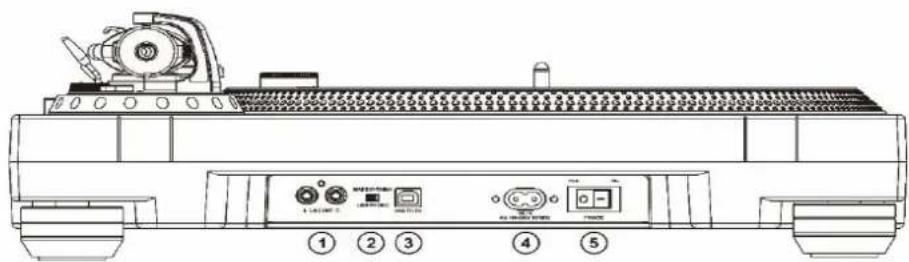

1. CINCH-AUSGANG

Über den Ausgang LINE OUT L und R können Sie den Plattenspieler an den analogen Cinch-Eingangen Ihres Verständers anschließen.

2. LINE/PHONO-UMSCHALTER

Der Plattenspieler besitzt einen integrierten PHONO-Vorverträger, den Sie jedoch umgeheden, wenn Sie einen externen Vorverträger benutzen. Wenn Sie ein durch den integrierten Vorverträger verstärktes Signal benutzen möchten, dann schiben Sie den Schalter auf die Stellung LINE. Wenn Sie jedoch einen externen PHONO-Vorverträger benutzen möchten, dann schiben Sie den Schalter auf die Stellung PHONO.

Stellen Sie niemals eine Verbindung zu einem PHONO-Eingang her, wenn Sie den integrierten Vorveränder beruten.

Sollten Sie es Dennoch versuchen, dann wird das Audio extrem verzerrt wiederergegeben und es besteht ein sehr hohes Risiko, dass der Veränderkur und/oder die Laufsprecher beschädigt werden.

3. USB-PORT

Der Klang Ihrer Vinylschallplatte wird in ein digitales Signal mit einer maximalen Auflösung von 48kHz / 16 Bit umgewandelt. Schlieben Sie den Plattenspieler mit Hilfe des mit dieser Gerät mitgelieferten USB-Kabels an Ihr dem Computer an. Die Audacity-Software sollen heruntergeladen werden.

4. AC-NetzZANSCHLUSSBUCHSE

SchlieBen Sie hier das Netzkabel an.

5. EIN/AUS

Schalten Sie hierüber den Plattenspieler ein oder aus.

Zusammenbauen und Einstellen des Plattenspielers:

1. Herausnehmen aus der Verpackung:

Nehmen Sie den Plattenspieler zusammen mit dem unbeschädigten Verpackungsmaterial vorsichtig aus der Versandverpackung. Entfernen Sie das Verpackungsmaterial, nach dem Sieihn aus der Versandverpackung Herausgenommen haben. Überprüfen Sie, ob sich im Verpackungsmaterial alle Zubehörteile befinden.

2. 45-U/min-Adapter:

Nehmen Sie den 45-U/min-Adapter aus der Verpackung und setzen Sie ihn in der Aussparung für den 45-U/min-Adapter auf der Geräte Oberseite ein.

3. Plattenteller:

Nehmen Sie den Plattenteller aus der Verpackung und setzen Sieihn vorsichtig mittig auf die ANTRIEBSSPINDEL des Plattenspielers.

4. Filzmatte:

Nehmen Sie die schwarze Filzmatte aus der Verpackung und legen Sie sie auf den PLATTENTELLER.

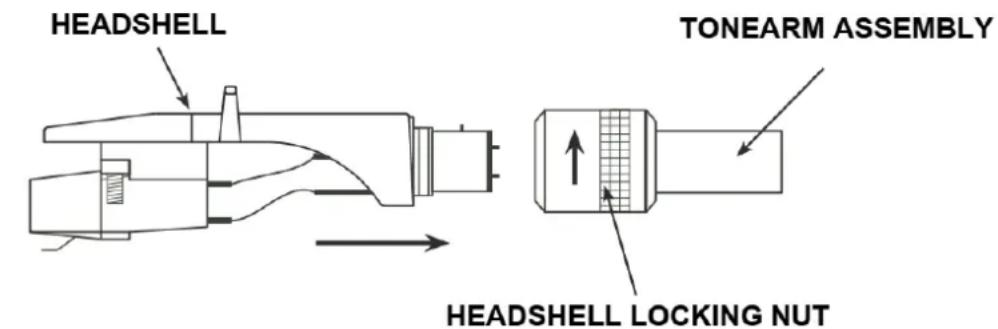

5. Tonkopf:

Setzen Sie den TONKOPF am vorderen Ende der TONARMEINHEIT ein. Drehen Sie die TONKOPFSICHERUNGSMUTTER gegen den Uhrzeigersinn, während Sie den TONKOPF fest an das vordere Ende der Tonarmeinheit drücken, um den TONKOPF an der TONARMEINHEIT zu fixieren.

EN	DE
HEADSHELL	TONKOPF
TONEARM ASSEMBLY	TONARMEINHEIT
HEADSHELL LOCKING NUT	TONKOPFSICHERUNGSMUTTER

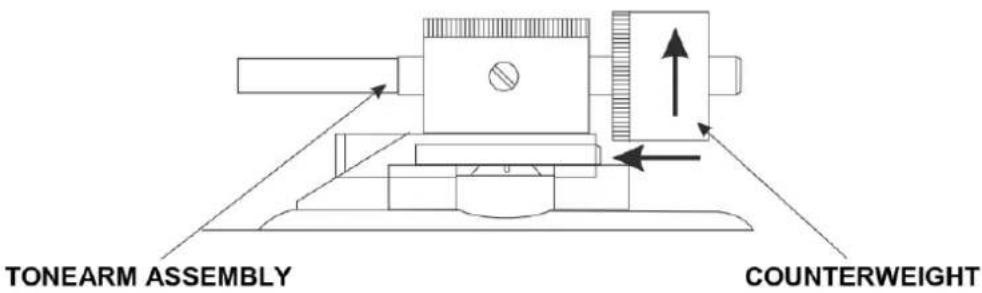

6. Gegengewicht:

Nehmen Sie das TONARMGEGENGEWICHT aus der Verpackung. Schieben Sie das GEGENGEWICHT auf das wichtere Ende der TONARMEINHEIT. Wenn Sie das Gegengewicht zum Einfadeln weniger drehen, dann können Sie es auf das wichtere Ende des Tonarms schrauben.

EN	DE
TONEARM ASSEMBLY	TONARMEINHEIT
COUNTERWEIGHT	GEGENGEWICH

Plattenspieler-Schnellstartanleitung:

1. Ändern der Plattentellergeschwindigkeit

Drücken Sie die 33/45-U/min-EINSTELLTASTEN, um die gewünschte Geschwindigkeit des Plattentellers auszuwahlen.

Wenn Sie die Tasten 33 und 45 gleichzeitig drücken, dreht sich der Plattenteller mit 78 U/min. Diese Geschwindigkeit eignet sich für alte Schallplatten. Um solche 78er-

Schallplatten abspielen zu konnen, müssen Sie den Tonabnehmer und die Abtastnadel austauschen! Ihr Plattenspieler ist mit dem Audio-Technica AT-3600E ausgestattet, der keine 78er-Schallplatten unterstützen.itte suchen Sie auf der Audio-Technica-Website nach einem kompatiblen Tonabnehmer.

2. Starten und Stoppen des Plattentellers

Benutzen Sie die WIEDERGABE/PAUSE-TASTE BUTTON, um zwischen dem Modus für das Drehen und dem pausierten Drehen des Plattentellers zu wechseln.

3. Pitchfader

1) Die Pitcheinstellung ist die Feineinstellung der Drehgeschwindigkeit des Plattentellers.
2) Sie können die Drehgeschwindigkeit des Plattentellers in einem Bereich zwischen -10% und +10% der ausgewählten Geschwindigkeit des Plattentellers stufenlos feineinstellen.
3) Schieben Sie hierfür den Pitchfader nach oben oder unter.
4) Die Anzeigepunkte auf dem Rand des PLATTENTELLERS konnen Sie hierbei als visuelle Hilfe für die ungebährte Pitcheinstellung des Plattentellersnehmen. Diese Anzeigepunkte werden durch das STROBOSKOPLICHT beleuchtet, wenn Sie das Gerät mit Hilfe des EIN/AUSCHALTERS einschalten. Bei verschiedeneen Pitchstufen scheinen die einzelnen Reihen der STROBOSKOPANZEIGEN stillzustehen.

Hinweis: Durch das Benutzen starker fluoreszierender Beleuchtung direkt über dem Plattenspieler wird das Licht der STROBOSKOPLAMPE überlagert und führt dadurch zu einer Beeinflussung der Anzeigegenauigkeit.

AUF- UND EINSTELLEN

Aufstellen des Plattenspielers:

1. Stellen Sie das Gerät an keinem Ort auf, wo es direkter Sonneneinstrahlung ausgesetzt ist. Stellen Sie es weiterhin nicht darüber Heizgeräten jeglicher Art auf.
2. Stellen Sie das Gerät nicht an Orten mit hoher Luftfeuchtigkeit oder Staubbelastung auf.
3. Der Tonkopf kann leicht den Schalldruck oder die Schwingungen sich in der Höhe befindlicher Laufsprecher aufnehmen. Stellen Sie deshalb für Beste Klangergebnisse den Plattenspielen nicht zu nah an Laufsprechern auf.
4. Stellen Sie den Laufsprecher auf einer horizontalen Oberfläche auf, die stabil und vibrationsfrei ist.
5. Die Gummifübe sind speziell dafür konstruiert worden, um übermäßige Vibrationen vom Geräf fernzuhalten. Darüber hinaus können Sie die Gummifübe benutzen, um den Plattenspieler zu nivellieren. Sie können die Neigung des Geräts durch Drehen der Standüfe in oder gegen den Uhrzeugersinn einstehen.

Tonarmbalance und Tonnadelaufagedruck:

1. Einstellen des horizontalen Nullpunktes und des Tonnadelaufgebrucks:
2. Nehmen Sie den Tonnadelschutz ab, falls dieser sich noch am Tonkopf befindet. Berühren Sie während der Einstellung niemals die Tonnadelspitze.
3. Senken Sie den TONARMHEBEL.
4. Entriegeln Sie die Tonarmklammer undnehmen Sie anschließend den Tonarm aus der Tonarmaufnahme.
5. Stellen Sie den ANTISKATE-Regler auf null.
6. Drehen Sie das GEGENGEWICHT solange entweder in oder gegen den Uhrzeigersinn, bis der TONARM perfekt horizontal ausbalanciert (frei schwebend) ist.
7. Führn Sie den TONARM zurück zur Tonarmaufnahme und rasten Sie in dort wieder ein.
8. Halten Sie mit einer Hand das GEGENGEWICHT fest und drehen Sie nur am Tonnadelaufagedruckeinstellring (3) solange, bis die Zahl „0" auf dem Ring der Mittellinie auf der hinteren Tonarmwelle gegenüber steht.
9. Drehen Sie das GEGENGEWICHT solange gegen den Uhrzeigersinn, bis der Wert auf der Skale dem empfohlenen Tonnadelaufagedruck entspricht.

Hinweis: Der empfohlene Tonndelaufagedruck des im Lieferumfang Ihres Gerätes enthaltenen Tonkopfs beträgt 2,5 bis 3,5 g. Schlagen Sieitte für alle anderen Tonkopfsysteme in den mit dem Tonkopf mitgelieferten Spezifikationen des Herstellers nach.

Antiskate:

Mit der Antiskateinstellung beugen Sie einem Springen der TONARMEINHEIT über die Schallplatte aufgrund der durch die Rotation des PLATTENTELLERS verursachten Fliehbraft vor. Der ANTISKATING-Drehregler solle auf den gleichen Wert wie der Tonnadelaufagedruck eingestellt werden. Wenn Sie beispelsweise das GEGENGEWICHT auf 2,5 Gramm eingestellt haben, dann sollen den Wert 2,5 einstellen.

Produktwartung:

1. Reinigen Sie die Tonnadel regelmäß mit einem weichen Pinsel, um einer Ansammlung von Staub vorzubeugen.
2. Wenn die Klangwiedergabe verzerrt oder verraucht ist, dann überprüfen Sie die Tonnadel. Wenn die Tonnadel abgenutzt ist, dann ersetzen Sie sie mit einer neuen Tonnadel.
3. Wischen Sie von Zeit zu Zeit die Staubschutzabdeckung und das Plattenspielergehause mit einem weichen, trockenen Tuch ab.
4. Benutzen Sie keine flüchtigen Reinigungsmittel wie Alkohol, Verdünner, Benzin usw. Diese können die Farbe ablösen oder die Glanzschicht beschädigten.

Überblick über die Audiosoftware Audacity

Audacity ist eine kostenlose Software unter Lizenz von GNU General Public License (GPL). Nähere Informationen sowie den offen Quellicode finden Sie im Internet unter https://www.audacityteam.org/download/

• Bette vergewissern Sie sich vor dem Start der Software, dass Sie sie installiert haben.

Einrichten Ihres PCs für die Arbeit mit Audacity

1. SchlieBen Sie das mitgelieferte USB-Kabel am Plattenspieler an.
2. Verbinden Sie den verbleibenden USB-Stecker mit Ihrrem Computer.
3. Installieren Sie die Audiosoftware Audacity.
4. Starten Sie das Programm Audacity.
5. Wahlen Sie im Audacity-Menu unter dem Reiter Edit (Bearbeiten) Preferences (Einstellungen) aus.

1. Klichen Sie oben links auf den Reiter Audio I/O (Audioschnittstelle).

Wahlen Sie unter Playback (Wiedergabe) bei Device (Gerät) ihre interne Soundkarte aus.
Wahlen Sie unter Recording (Aufnahme) bei Device (Gerat) USB Audio CODEC (USB-Audio

CODEC) aus.

Wahlen Sie unter Recording (Aufnahme) bei Channels (Kanäle) 2 (Stereo) aus.
- Setzen Sie einen Haken bei Play other tracks while recording new one (Andere Spuren während Aufnahme abspielen (Over dub)).
- Setzen Sie einen Haken bei Software Playthrough (Eingang per Software durchscheifen).

Aufzeichnen von Alben mit Audacity

1. Speichern eines Projekts

• Audacity speichert alle geänderten und aufgezeichneten Audiodateien im Verzeichnis Projektname_data, das sich Dort befindet, wo Sie Ihr Projekt gespeichert haben.
• Wahlen Sie unter dem Audacity-Reiter File (Datei) Save Project as (Projekt speichern als) aus und wahlen Sie danach den Speicherort und den Name für Ihr Projekt aus.
  -itte beachten Sie, dass Ihnen nur die Option „Save As...“ (Speichern als) zur Verfugung steht, wenn Sie Audacity neu gestartet haben.

2. Aufzeichnen

• Bereiten Sie ihren über USB verbundenen Plattenspieler für die Wiedergabe des Titels oder Albums vor, den/das Sie aufzeichnen möchten.
• Klicken Sie zum Starten der Aufzeichnung die rote Aufzeichnungstaste.
• Senken Sie den Tonarm des über USB verbundenen Plattenspielers bei dem Titel/Album ab, den/das Sie aufzeichen möchten.
• Klichen Sie auf die blaue Pausetaste, um die Aufzeichnung zu pausieren. Klichen Sie sie erneut an, um die Aufzeichnung fortzusetzen.
• Klichen Sie auf die gelbe Stopptaste

Das war's auch schon. Sie konnen jetzt mit ihrer Aufzeichnung herumexperimentieren und die vielen Bearbeitungsmöglichkeiten von Audacity erkunden. Sie konnen die Undo-Funktion (Rückgangig machen) fast unbegrenzt benutzen, solange das Projekt geöffnet ist.

HINWEIS: CDs können direkt aus Audacity Heraus nicht gebrannt werden. Hierfür benötigen Sie ein separates CD-Brennprogramm.

Technische Daten

Allgemein

Modell: L-3809 / L-3818

Abmessung: 430 (B) x 350 (T) x 155 (H) mm

Gewicht: 6,18 kg

Stromversorgung: 230V^ / 50Hz (die Niederlande); 240V^ / 50Hz (GB)

Leistungsaufnahme: 30W

Standardtestbedingung: Umgebungstemperatur: 20^ ± 2^

Relative Luftfeuchtigkeit: 65% ± 5%

HINWEIS: Messungen können zwischen 5 und 35^ und einer relativen Luftfeuchtigkeit zwischen 45% und 85% durchgeführt werden.

Spezifikationen Plattenspieler:

Typ: Manueller Plattenspieler mit 3 Geschwindigkeitsstufen

Motor: 16polig, 3phasig, bürstenlos

Antriebsmethode: Direktantrieb

Plattenteller: 332 mm (Aluminium)

Geschwindigkeiten: 33_1/3, 45 U/min und 78 U/min

Gleichlaufschwankungen: <0,3% WRMS (JIS-WTD) bei 33_1/3 U/min

Rauschabstand: >50 dB (DIN-B)

Pitchfader: ±10 %

Anlaufdrehmoment: >3,6kgfcm

Bremssystem: Elektronische Bremse

Anlaufzeit: <1 s

Abbrevszeit: <1 s

Zeit für <1 s bei Wechsel von 33_1/3 auf 45 U/min.

Rotationsgeschwindigkeitswechsel: <1 s bei Wechsel von 45 auf 33_1/3 U/min.

USB-Funktion: USB-Aufzechnung Auflösung

16 Bit/44,1 oder 48 kHz

Computerschnittstelle: Windows 7, 8, 10, MAC OSX oder Linux mit USB 1.1-kompatiblen USB-Port

Spezifikationen Tonarm:

Typ: Feststehend balancierter S-formiger Tonarm

Effektive Tonarmänge: 220 mm

Uberstand: 10 mm

Spurfehlerwinkel: < 3^

Auflagekrafteinstellbereich: 3-4g

MM-Tonkopftyp: Audio Technica AT-3600L

Tonnadelaufagedruck: 3 ± 0,5g

Tonkopfgewicht: 5 ± 0,5 ~g

Antiskatingbereich: 0 - 4g

Kanaltrennung: >18 dB

Kanalbalance: Innerhalb 2,5 dB bei 1 kHz

Vorverträker

Ausgangsspannung: 150mV± 4 dB (Eingangsspannung: 2,5 mV bei 1 kHz)

RIAA (Frequenzgang): 20 Hz - 20 kHz +1/-3 dB (Eingangsspannung: 1,5 mV bei

1 kHz)

Garantie

Lenco bietet Leistungen und Garantien im Einklang mit Europäischen Recht. Setzen Sie sich deshalb im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) mit Ihr dem Fachhändler in Verbindung.

Wichtiger Hinweis: Es ist nicht möglich, Produkte für Reparaturen direkt an Lenco zu schicken. Wichtiger Hinweis: Wenn these Gerät für welchen Grund auch immer durch ein nicht officielles Servicezentrum geöffnet wurde oder durch these Servicezentrum darauf auf zugegriffen wurde, erlischt die Garantie.

Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlösen alle Garantieverpflichtungen seitens des Herstellers.

Haftungsausschluss

Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäß durchgeführt. Aus thisem Grund konnen einige der Anleitungen, Spezifikationen und Abbildungen in dieser Dokumentation zu dem Ihnen vorliegenden Gerät leicht abweichen. Alle in thisem Handbuch beschrieben Elemente dieren nur zur Illustration und treffen auf ihre individuelle Situation möglicherweise nicht zu. Aus der in thisem Handbuch getätigten Beschreibung konnen keine Rechtsansprüche oder Leistungsanforderungen geltend gemacht werden.

Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Akku/Batterie in Europa nicht mit dem normalen Hausmüll entsorgt werden darf. Um die ordnungsgemäß Abfallbehandlung des Produkts und dessen Akku/Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren örtlichen Vorschriften zur Entsorgung von Elektrogeräten und Akkus/Batterien entsorgt werden. Dabei halten Sie, natürliche Ressourcen zu schonen und Umweltschutzstandards zur Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Richtlinie über Entsorgung Elektrischer und Elektronischer Altgeräte).

CE-Kennzeichen

Produkte mit der CE-Kennzeichnung entsprechenden von der EU-Kommission herausgegebenen EMV-Richtlinie (2014/30/EU) und Niederspannungsrichtlinie (2014/35/EU).

Hiermit erklart Commaxx B.V. Wiebachstraße 37, 6466 NG Kerkrade, The Netherlands, dass diesen Produkt den grundsätzlichen Anforderungen entspricht.

Die Konformitätserkläragn kann unter folgendem Link abgerufen werden: [e-mail]

Service

Besuchen Sieitte furweitere Informationen und unseren Kundendienstunsere Homepage www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.

Français

ATTENTION :

TENGASTAS INSTRUCCIONES EN MENTE:
