Type de produit	Robot nettoyeur de piscine
Marque	Maytronics
Modèle	Dolphin Supreme M3
Alimentation électrique	100-250 V AC, 50-60 Hz
Puissance	180 W
Tension de sortie	30 V DC
Indice de protection (bloc d'alimentation)	IP54 (anti-éclaboussures)
Système de filtration	Double filtration : filtre ultrafin (usage quotidien) et filtre pour nettoyage de printemps (grandes saletés)
Types de brosses	PVC (béton, PVC, fibre de verre), combinée (céramique rugueuse, mosaïque), Wonder (céramique lisse) – une seule fournie selon modèle
Longueur de câble flotteur	À ajuster selon la taille de la piscine (dérouler le minimum nécessaire)
Cycle de nettoyage	Automatique, démarre après mise sous tension
Température d'eau	6 °C à 34 °C
pH de l'eau	7,0 – 7,8
Concentration en chlore max	4 ppm
Salinité max	5000 ppm NaCl
Entretien courant	Nettoyage des filtres après chaque cycle, rinçage des brosses à l'eau claire, démontage et nettoyage de la turbine si nécessaire
Sécurité	Utiliser avec interrupteur de mise à la terre (GFI/ELI) ; ne pas entrer dans la piscine pendant le fonctionnement ; débrancher avant entretien
Pièces fournies	Robot, bloc d'alimentation, câble flotteur, 4 filtres ultrafins, 4 filtres pour nettoyage de printemps, châssis, crochets en S, poche de rangement
Stockage	Dans un endroit sec et frais, à l'abri du gel, de la chaleur excessive et du soleil direct

FOIRE AUX QUESTIONS - Dolphin Supreme M3 MAYTRONICS

Quelle est la durée du cycle de nettoyage du Dolphin Supreme M3 ?

La notice ne spécifie pas la durée exacte ; elle dépend de la taille et de la configuration de la piscine. Le cycle s'arrête automatiquement une fois terminé.

Comment nettoyer les filtres du robot ?

Débranchez l'alimentation. Retirez les filtres en insérant les attaches de fixation dans les rainures du châssis et en ouvrant le crochet en S. Rincez les filtres à l'eau claire. Remontez en sens inverse sans forcer.

Quels types de brosses sont disponibles et comment choisir ?

Trois types : PVC pour surfaces en béton, PVC et fibre de verre ; combinée pour céramique rugueuse et mosaïque ; Wonder pour céramique lisse. Un seul jeu est fourni ; les autres sont en option.

Pourquoi le robot tourne en rond ou n'atteint pas toute la piscine ?

Vérifiez : présence d'obstacles, filtres sales, câble trop long ou tordu, ou corps étrangers bloquant les parties mobiles. Assurez-vous que la longueur de câble est suffisante pour couvrir la piscine.

Le robot ne plonge pas, que faire ?

Avec les brosses combinées ou Wonder, pressez doucement le matériau de la brosse pour l'humidifier à fond avant la mise à l'eau. Vérifiez aussi que le robot est correctement immergé.

Quelles sont les conditions d'eau recommandées ?

pH : 7,0–7,8 ; chlore : max 4 ppm ; salinité : max 5000 ppm NaCl ; température : 6°C à 34°C.

Comment ranger le robot en fin de saison ?

Enroulez le câble. Rangez le robot dans un endroit sec et frais, à l'abri du gel, de la chaleur excessive et du soleil direct.

Que faire si le câble est entortillé ?

Déroulez le câble et redressez-le régulièrement au soleil. Vérifiez qu'aucun obstacle ne le bloque dans la piscine. Réduisez l'excès de câble.

Le moteur ne fonctionne pas, que vérifier ?

Vérifiez si la turbine ou le système d'entraînement est bloqué. Contrôlez l'alimentation électrique (secteur). Si tout est correct, contactez votre distributeur.

Où trouver des pièces de rechange ?

Les pièces optionnelles (brosses supplémentaires, filtres) sont disponibles auprès de votre distributeur Maytronics agréé. Consultez le site www.maytronics.com pour plus d'informations.

MODE D'EMPLOI Dolphin Supreme M3 MAYTRONICS

FR Guide d'utilisation

Liste des pièces fournies dans l'emballage

Filtre et cartouches

Robot nettoyeur de piscine

Bloc d'alimentation électrique

Pièces X Remarques
Châssis des composants du filtre 2
Filtre ultrafin 4 filtres
Poche de rangement des sacs filtres 1
Filtre pour nettoyage de printemps 4 filtres
crochet en “S” 4
Bloc d’alimentation 1
Robot nettoyeur de piscine 1
Les éléments optionnels sont disponibles sur demande de la part de votre distributeur de robots nettoyeurs de piscines

Chapitre 1 - Description des principaux composants

1. Filtres

Système à double filtrage

(pour nettoyage de printemps) + châssis

Pour piscines sales contenant des saletés de grande taille, par ex. des feuilles – utile en début de saison.

Cartouche de filtre ultrafin + châssis

A usage quotidien.

Réglage d'usine, défini par défaut.

2. Brosses

Trois types de brosses sont proposés en option, chacune d'elles étant conçue pour fournir une traction optimale sur différentes surfaces de piscine. Un seul ensemble brosse est fourni avec votre robot nettoyeur de piscine.

Brosse PVC

pour surfaces en béton, PVC, fibre de verre et à revêtement.

Brosse combinée

pour surface rugueuse en céramique et pavés en mosaïque.

Brosse Wonder

pour sols en céramique lisse.

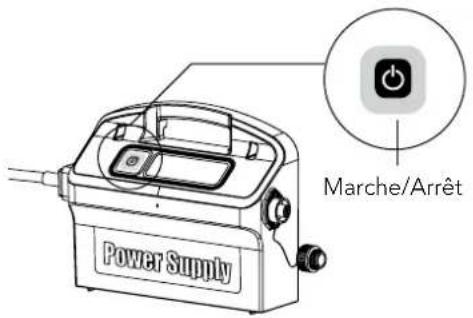

3. Bloc d'alimentation électrique

Alimentation numérique avec «Mode Interrupteur» (Switch mode):

• Entrée - 100-250 AC Volts
50-60 Hertz
• 180 Watts
- Sortie - 30 VDC
IP 54

Power Supply Marche/Arrêt

Chapitre 2 – Fonctionnement du robot nettoyeur de piscine

1ère partie – Préparation du robot nettoyeur de piscine

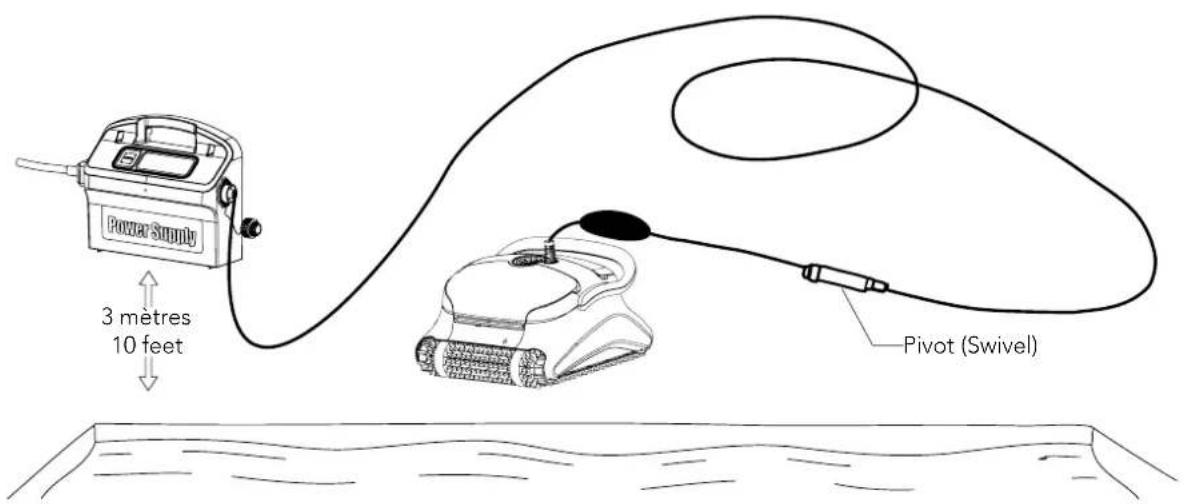

Disposition du câble

Déroulez le minimum nécessaire de câble pour assurer la couverture de toute la piscine. Veillez à le poser bien droit le long de la paroi et vérifiez qu'il ne présente ni nœuds ni torsades.

Utilisez exclusivement le bloc d'alimentation électrique d'origine.
Le bloc d'alimentation électrique est conçu anti-éclaboussures – Ne pas l'immerger dans l'eau.
Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.
! Ne branchez pas l'alimentation avant d'avoir placé le robot nettoyeur dans l'eau.
Assurez-vous que la prise du secteur est protégée par un interrupteur de mise à la terre (GFI) ou de fuite à la terre (ELI).
Important: Ne PAS entrer dans la piscine lorsque le nettoyeur de piscine fonctionne.

2ère partie – Insertion du robot nettoyeur de piscine dans l'eau

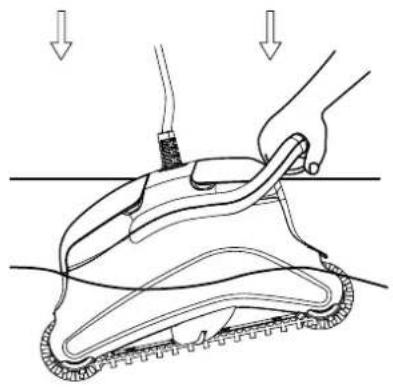

Installation du robot nettoyeur de piscine dans la piscine.

Plongez votre robot nettoyeur de piscine dans la piscine, puis lâchez la poignée.

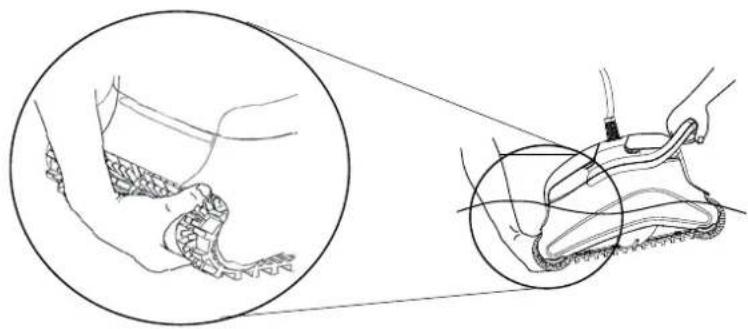

Remarque: Lors de l'utilisation des brosses combinées ou de brosses Wonder, pressez doucement le matériau constituant la brosse pour l'humidifier à fond.

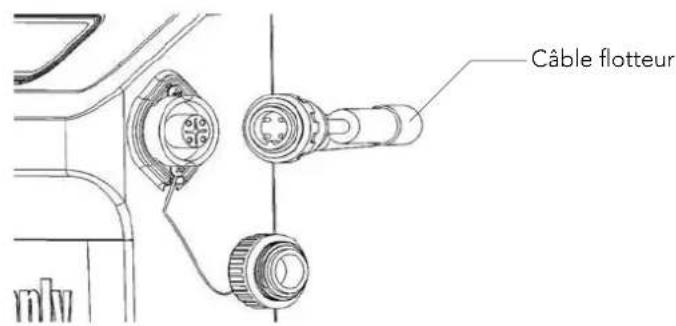

Mise sous tension du robot nettoyeur de piscine

1. Reliez le câble flotteur du robot nettoyeur de piscine au bloc d'alimentation.

2. Reliez le câble électrique du bloc d'alimentation au secteur.

3. Appuyez sur l'interrupteur de marche/arrêt (ON/OFF).

4. Le robot nettoyeur de piscine va maintenant entamer son cycle de nettoyage.

Câble flotteur

Power Supply Marche/Arrêt

Important! Ne PAS entrer dans la piscine lorsque le nettoyeur de piscine fonctionne.

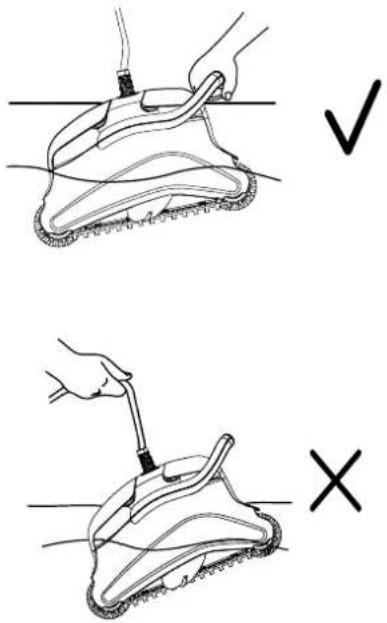

3ère partie – Retrait du robot nettoyeur de piscine hors de l'eau

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

1. Si le robot nettoyeur de piscine n'a pas terminé son cycle, éteignez le bloc d'alimentation, puis débranchez le secteur.
2. Tirez doucement les flotteurs jusqu'à ce que le robot nettoyeur de piscine remonte à la surface, ensuite relevez-le par la poignée.

Important! NE PAS soulever le robot nettoyeur de piscine en tirant sur son câble.

Chapitre 3 – Maintenance de routine

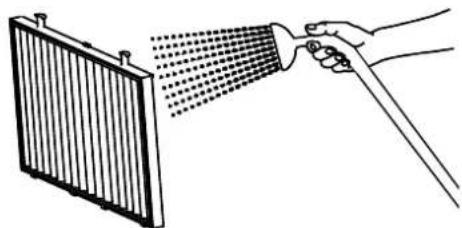

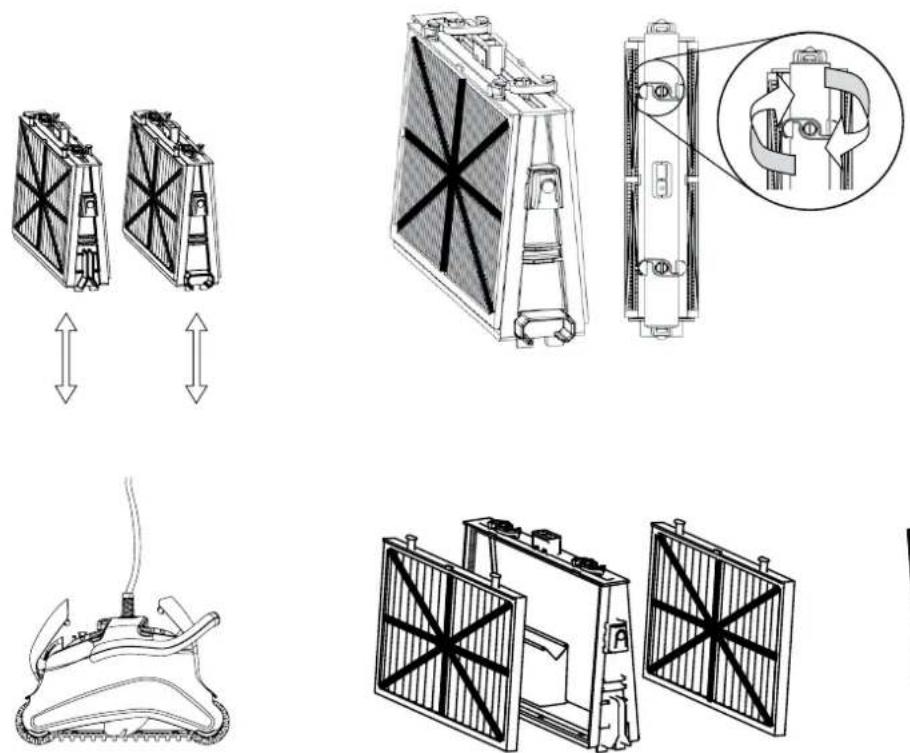

1ère partie – Extraction et nettoyage des composants du filtre

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

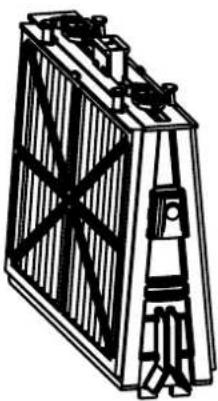

Insérez les attaches de fixation au bas du filtre dans les rainures prévues à cet effet sur le châssis, ensuite fermez le crochet en « S ».

Attache de fixation

Rainure pour attache de fixation

Réinstallez les filtres suivant le schéma. NE PAS FORCER SUR LES FILTRES POUR LES METTRE EN PLACE.

Recommandation: Rincez toutes les brosses à l'eau claire après chaque cycle de nettoyage.

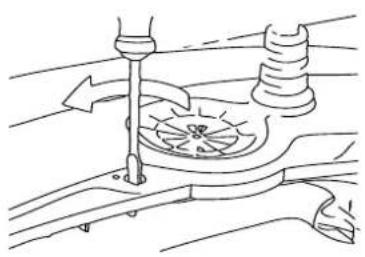

2ère partie – Démontage et nettoyage de la turbine

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

Démontez le couvercle de la turbine et nettoyez son boîtier, ensuite remontez l'ensemble.

Chapitre 4 – Instructions de rangement

Enroulez le câble et rangez-le dans un endroit sec et frais.

✗ NE PAS ranger le robot nettoyeur de piscine en exposition directe aux rayons du soleil.
X NE PAS ranger le robot nettoyeur de piscine dans un endroit exposé à une chaleur excessive.
✗ NE PAS ranger le robot nettoyeur de piscine dans un endroit exposé au gel.

Localisation des pannes

Avant de contacter votre distributeur de robots nettoyeurs de piscines, veuillez lire attentivement ce guide.

L'eau de la piscine doit être conforme aux paramètres suivants:

PH: 7,0 – 7,8 NaCl: max. 5000 ppm
Température: 6°C(43°F) à 34°C(93°F) Chlore: max. 4 ppm

Symptôme Solutions
Câble entortillé ou enroulé Vérifiez si un obstacle est présent dans	la piscine
	Réduisez la distance excessive de câble dans la piscine
	Assurez-vous que les composants du filtre sont propres
	Redressez le câble et étalez-le régulièrement au soleil
Le robot nettoyeur de piscine tourne en rond ou n'atteint pas toutes les surfaces de la piscine.	Vérifiez si des corps étrangers bloquent les parties mobiles
	Assurez-vous que les composants du filtre sont propres et que les accès au filtre sont bien fermés
	Assurez-vous que la distance de câble tirée est suffisante pour couvrir toute la piscine
	Avant d'utiliser le robot nettoyeur de piscine en début de saison, il est recommandé de brosser toutes les algues susceptibles de se trouver sur le sol et les parois de la piscine
Le robot nettoyeur de piscine ne plonge pas Assurez-vous que les	brosses Wonder ou les brosses combinées sont bien imprégnées d'eau
Le moteur ne fonctionne pas Vérifiez si la turbine est bloquée
	Vérifiez si le système d'entraînement est bloqué
	Vérifiez s'il existe un problème électrique (alimentation) en contrôlant l'arrivée du secteurSi l'arrivée du courant est correcte, veuillez contacter votre distributeur de robots nettoyeurs de piscines
Le robot nettoyeur de piscine bascule sur le côté Nettoyez le filtre	qui se trouve dans la cartouche
D'autres cas de panne sont consultables sur notre site Internet: www.maytronics.com
