Marque	Maytronics
Modèle	Dolphin S50
Type de produit	Robot nettoyeur de piscine
Profondeur minimale	0,4 m
Profondeur maximale	5 m
Alimentation électrique (entrée)	100-125 V AC / 220-230 V AC, 50-60 Hz
Alimentation électrique (sortie)	< 30 V DC
Indice de protection du moteur	IP 68
Indice de protection de l'alimentation	IP 54
Système de filtration	Panier de filtrage et panneaux ultrafins / boîte à filet
Fonctions principales	Nettoyage automatique du fond, des parois et de la ligne d'eau ; brossage actif
Cycle de nettoyage	Automatique, arrêt après cycle complet
Entretien courant	Nettoyage du panier de filtrage ou de la boîte à filet après chaque cycle
Entretien périodique	Nettoyage des panneaux de filtrage ultrafins (au moins une fois par mois) ; nettoyage de l’hélice si nécessaire
Rangement hors saison	Vider l'eau, nettoyer les filtres, enrouler le câble, stocker à l'abri du gel et du soleil (5°C-45°C)
Sécurité	Utiliser l'alimentation d'origine ; ne pas entrer dans la piscine pendant le fonctionnement ; débrancher avant entretien ; tenir hors de portée des enfants
Conditions d'eau recommandées	Chlore ≤ 4 ppm, pH 7,0-7,8, température 6-35°C, NaCl ≤ 5000 ppm
Poids approximatif	13 kg

FOIRE AUX QUESTIONS - Dolphin S50 MAYTRONICS

Que faire si l'alimentation ne s'allume pas ?

Vérifiez la tension de la prise murale, que l'alimentation est allumée et que le câble d'alimentation est bien branché. Si nécessaire, éteignez, attendez 30 secondes, puis rallumez.

Le robot ne se déplace pas, que vérifier ?

Assurez-vous que le câble flottant est bien connecté à l'alimentation. Vérifiez que l'hélice, les chenilles et les roues ne sont pas obstruées par des débris.

Pourquoi le robot tourne-t-il sur lui-même ?

Cela peut être dû à un panier de filtrage ou une boîte à filet bouché(e), des débris dans l'hélice, une mauvaise position de l'alimentation ou une eau non conforme (algues, pH). Nettoyez les filtres et l'hélice, déplacez l'alimentation ou ajustez la chimie de l'eau.

Comment nettoyer le panier de filtrage ?

Après chaque cycle, ouvrez le couvercle des filtres, soulevez le panier, ouvrez le loquet pour vider les déchets, puis rincez à l'eau. Ne laissez pas le panier sécher avant nettoyage.

Comment nettoyer les panneaux de filtrage ultrafins ?

Au moins une fois par mois, démontez les deux panneaux avec les pouces, nettoyez-les au jet d'eau, puis réassemblez et replacez dans le panier.

Que faire si l'hélice est bloquée par des débris ?

Débranchez l'alimentation. Utilisez un tournevis court pour desserrer les deux vis du couvercle de l'hélice, tirez le couvercle vers l'arrière, retirez les débris, puis remontez le couvercle.

Le robot ne grimpe pas sur les parois, pourquoi ?

Vérifiez que le panier/filtre n'est pas bouché, qu'il n'y a pas d'algues sur les murs (pH incorrect), et que l'hélice est propre. Brossez les murs si nécessaire.

Comment ranger le robot hors saison ?

Videz toute l'eau du robot, nettoyez soigneusement les filtres et remettez-les en place, enroulez le câble sans plis, et stockez-le dans un endroit à l'abri du soleil, du gel et des intempéries (5°C à 45°C).

Quelles sont les précautions de sécurité essentielles ?

Utilisez exclusivement l'alimentation fournie. Ne plongez jamais dans la piscine pendant le fonctionnement du robot. Placez l'alimentation à au moins 3,5 m du bord. Débranchez avant tout entretien. Gardez le robot hors de portée des enfants.

Pourquoi le robot ne nettoie-t-il qu'une partie de la piscine ?

Cela peut venir d'une mauvaise position de l'alimentation ou d'une longueur insuffisante de câble flottant. Déplacez l'alimentation pour que le robot accède à toute la surface. Vérifiez aussi que le filtre n'est pas bouché.

MODE D'EMPLOI Dolphin S50 MAYTRONICS

Nettoyeur de piscine robotique Mass 13

Mode d'emploi

Table des matières

1. INTRODUCTION .... 3
2. SPECIFICATIONS....3
3. AVERTISSEMENTS ET MESURES DE PRECAUTION ....3

3.1 Avertissements....3
3.2 Mesures de précaution ....3

1. PIECES DU NETTOYEUR DE PISCINE....4
2. UTILISATION DU NETTOYEUR DE PISCINE ....5

5.1 Préparation .... 5
5.2 Introduction du nettoyeur dans la piscine 6
5.3 Sortie du nettoyeur hors de la piscine....6

1. NETTOYAGE DU PANIER DE FILTRAGE ....8

6.1 Nettoyage après usage....8
6.2 Nettoyage périodique....9

1. NETTOYAGE DU BOITE A FILET....10
2. NETTOYAGE DE L'HELICE....11
3. RANGEMENT HORS SAISON 12
4. DEPANNAGE....12

Nettoyeur de piscine robotique Mass 13

Mode d'emploi

1. INTRODUCTION

Nous vous remercions d'avoir choisi le nettoyeur de piscine robotique Maytronics.

Nous sommes certains que votre nettoyeur de piscine robotique Maytronics vous servira à garder votre piscine propre de manière fiable, commode et économique. Son système de filtration fiable pour toutes les piscines et son brossage actif améliorent l'hygiène de la piscine.

Les nettoyeurs de piscine robotiques Maytronics possèdent des technologies de nettoyage élaborées, fournissent des performances durables et ils sont d'un entretien facile. Ainsi vous et votre famille aurez le loisir d'apprécier votre bain en toute confiance de nager dans une piscine tout à fait propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0,4 m (1,33 ft)

Profondeur maximale: 5 m (16,4 ft)

Alimentation numérique

Entrée : 100-125 AC Volts / 220-230 AC Volts

50-60 Hertz

Sortie : <30 VDC

IP 54

3. AVERTISSEMENTS ET MESURES DE PRECAUTION

3.1 Avertissements

• Utilisez exclusivement l'alimentation d'origine qui vous a été fournie
• Assurez-vous que la prise électrique est protégée par un disjoncteur différentiel ou un interrupteur différentiel
• Gardez l'alimentation à distance de toute eau stagnante
• Placez l'alimentation à une distance de 3.5 m (12 ft) au moins du bord de la piscine
• Ne pas entrer dans la piscine lorsque le nettoyeur de piscine est en fonctionnement
• Débranchez l'alimentation avant toute opération d'entretien
• Gardez le robot nettoyeur de piscine hors de portée des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'ils n'aient fait l'objet d'une première supervision ou n'aient reçu des instructions concernant l'emploi du robot.

3.2 Mesures de précaution

Utilisez le nettoyeur de piscine seulement lorsque l'état de l'eau remplit les conditions suivantes :

Chlore 4 ppm maximum
pH 7.0-7.8
Température 6-35°C (43-95°F)
NaCl 5000 ppm maximum

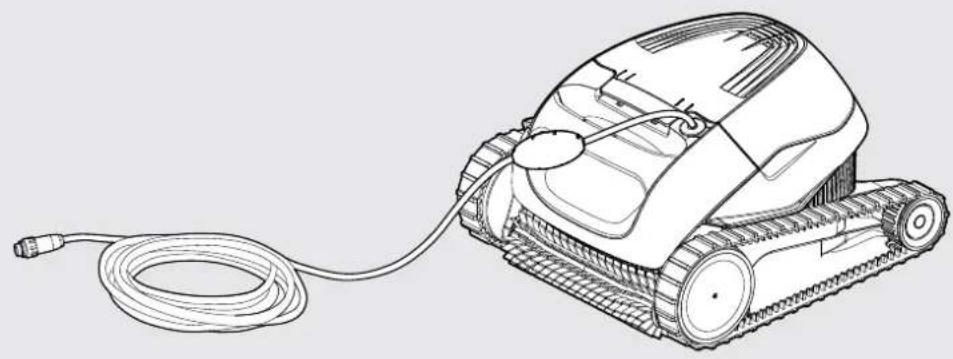

4. PIECES DU NETTOYEUR DE PISCINE

Nettoyeur de piscine du modèle Mass 13

Avant d'utiliser votre nettoyeur de piscine pour la première fois, effectuez les opérations suivantes :

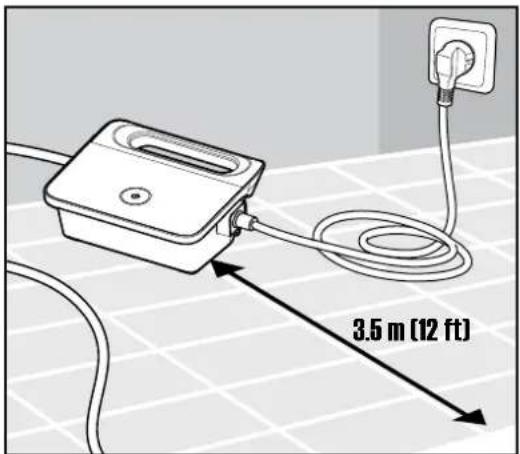

5.1.1 Placez l'alimentation à peu près au milieu de la longueur de la piscine, à une distance de 3.5 m (12 ft) du bord de celle-ci.

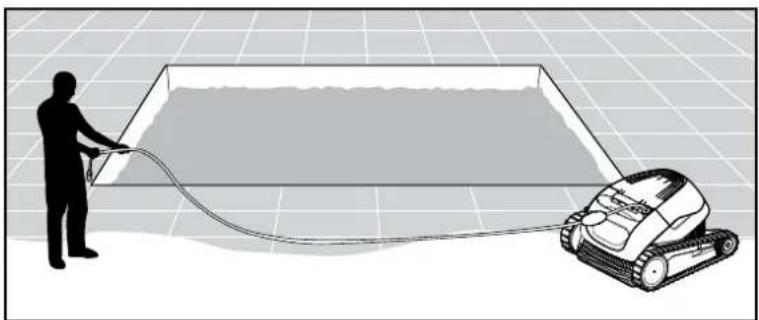

5.1.2 Déroulez complètement le câble et déployez-le de façon à ce qu'il ne comporte pas de replis.

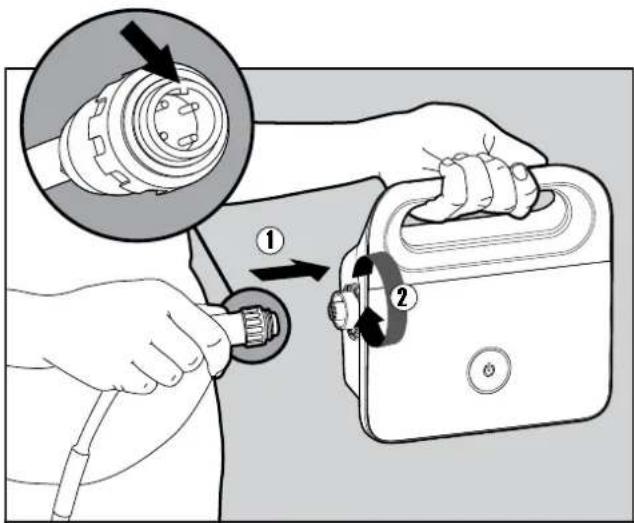

5.1.3 Connectez le câble flottant à l'alimentation, alignez l'ergot du connecteur avec l'encoche de la prise sur l'alimentation (1), puis tournez dans le sens des aiguilles d'une montre (2).

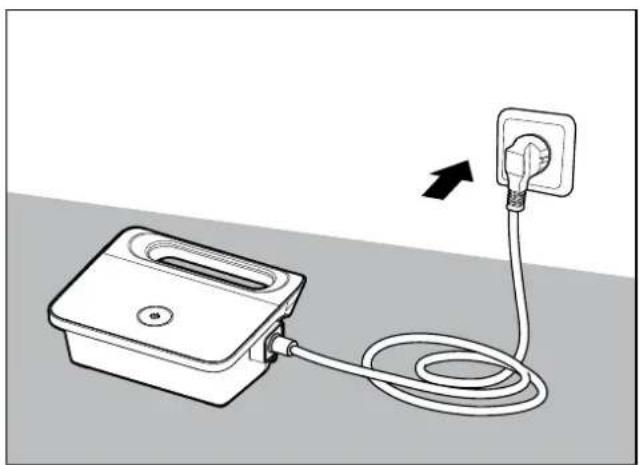

5.1.4 Branchez l'alimentation sur une prise de courant, en la laissant sur la position éteinte.

5.2 Introduction du nettoyeur dans la piscine

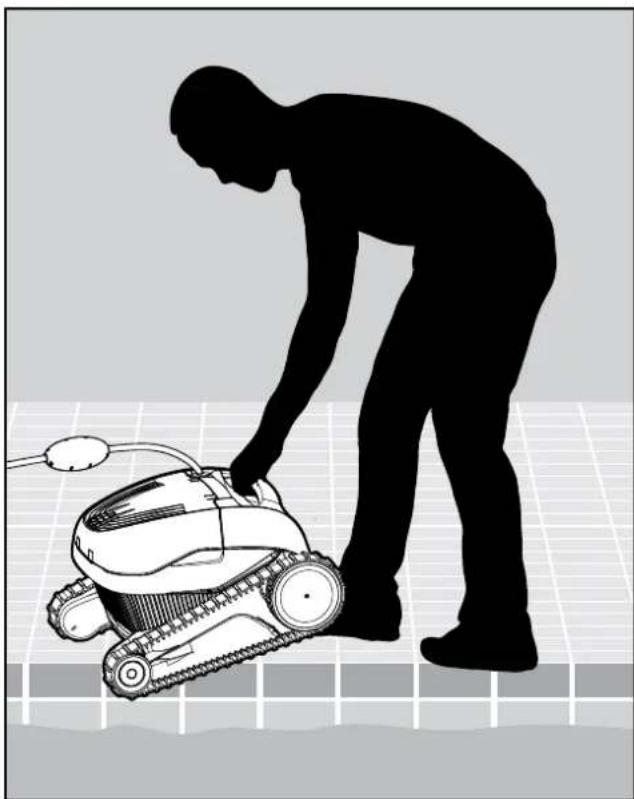

5.2.1 Introduisez le nettoyeur dans la piscine. Lâchez-le et laissez-le descendre jusqu'au fond. Assurez-vous que le câble flottant ne rencontre pas d'obstruction.

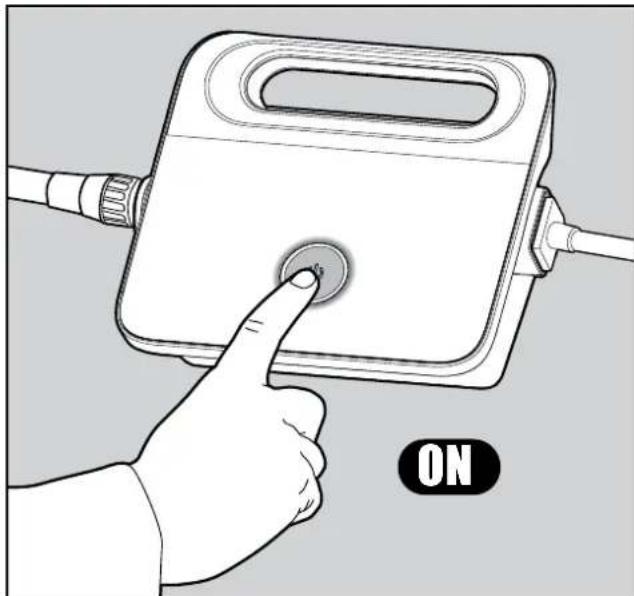

5.2.2 Allumez l'alimentation. Le nettoyeur se met à fonctionner jusqu'à ce qu'il complète le cycle de nettoyage.

5.3 Sortie du nettoyeur hors de la piscine

5.3.1

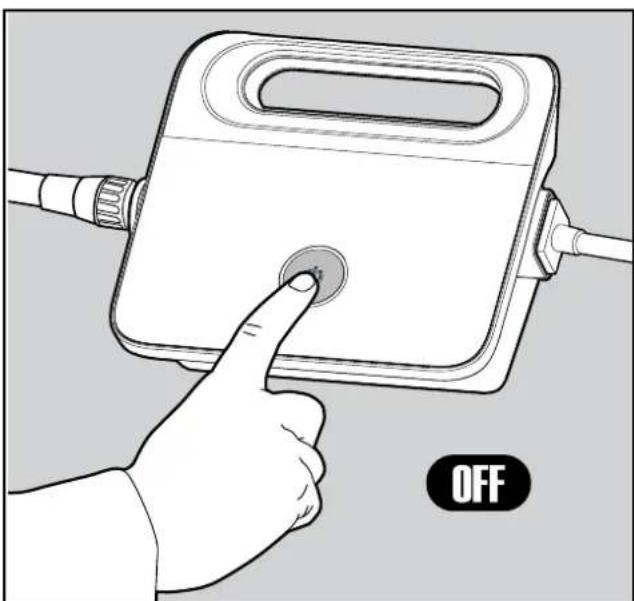

Eteignez l'alimentation et débranchez le câble de la prise de courant.

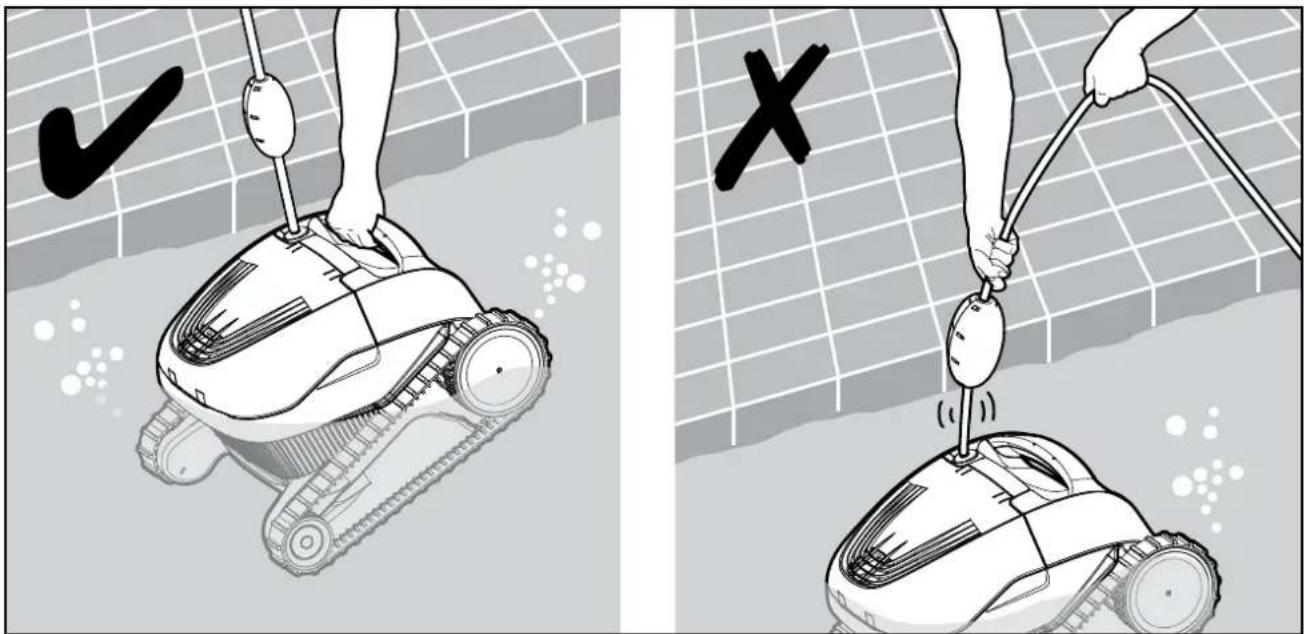

5.3.2 Au moyen du câble flottant, rapprochez le nettoyeur du bord de la piscine. Saisissez la poignée du nettoyeur et sortez celui-ci de la piscine.

NE JAMAIS SORTIR LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE FLOTTANT.

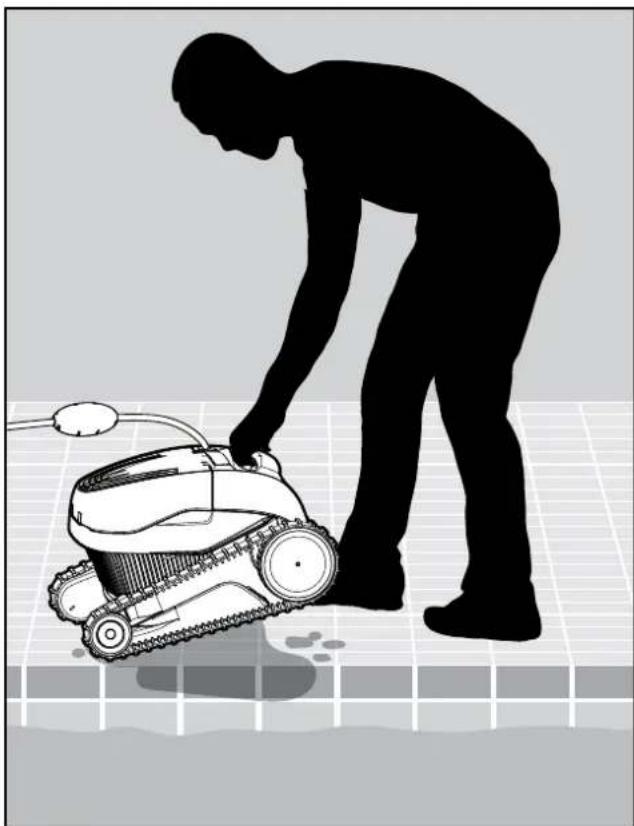

5.3.3 Posez le nettoyeur au bord de la piscine et laissez l'eau se vider.

6. NETTOYAGE DU PANIER DE FILTRAGE

Assurez-vous que l'alimentation est éteinte et débranchée.

Il est fortement recommandé de nettoyer le panier de filtrage après chaque cycle de nettoyage.

Attention : Ne laissez pas le panier de filtrage sécher avant de le nettoyer.

6.1 Nettoyage après usage – Désassemblage et nettoyage du panier de filtrage

click!

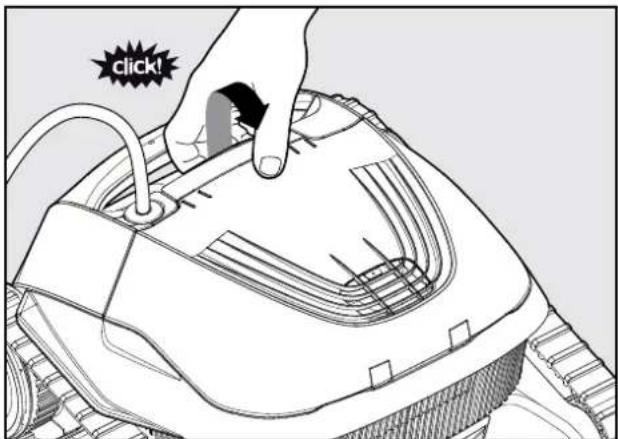

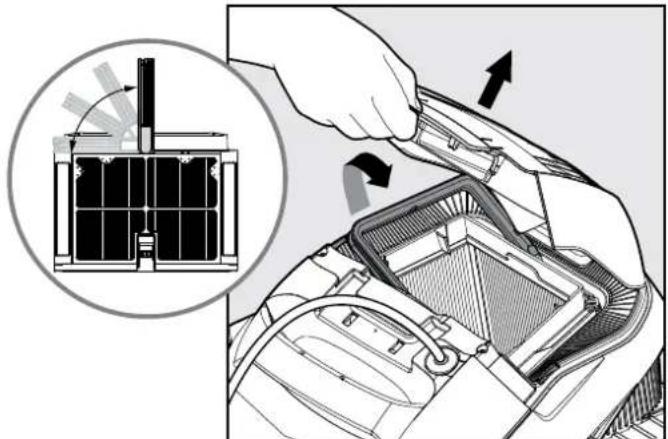

6.1.1 Ouvrez le couvercle des filtres.

6.1.2 Lors de l'ouverture du couvercle des filtres, la poignée se soulève indépendamment.

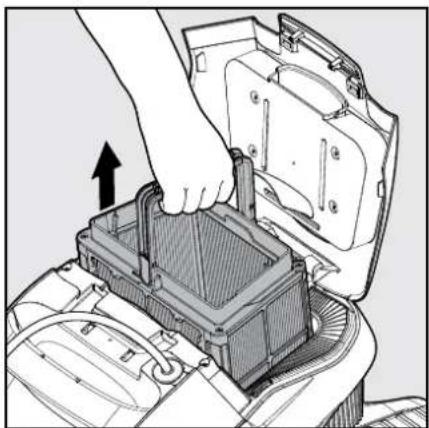

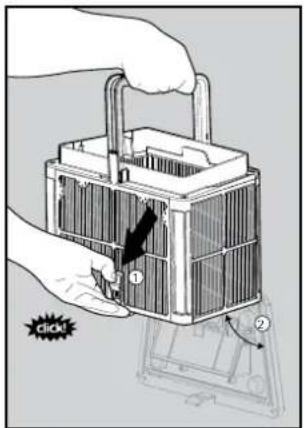

6.1.3 Soulevez le panier. Ouvrez le

6.1.5 Nettoyez le panier de filtrage au moyen d'un jet d'eau.
loquet pour relâcher le panneau du bas et extraire les déchets.

6.2 Nettoyage périodique – recommandé au moins une fois par mois

Démontez les 2 panneaux ultrafins du panier, selon la procédure suivante:

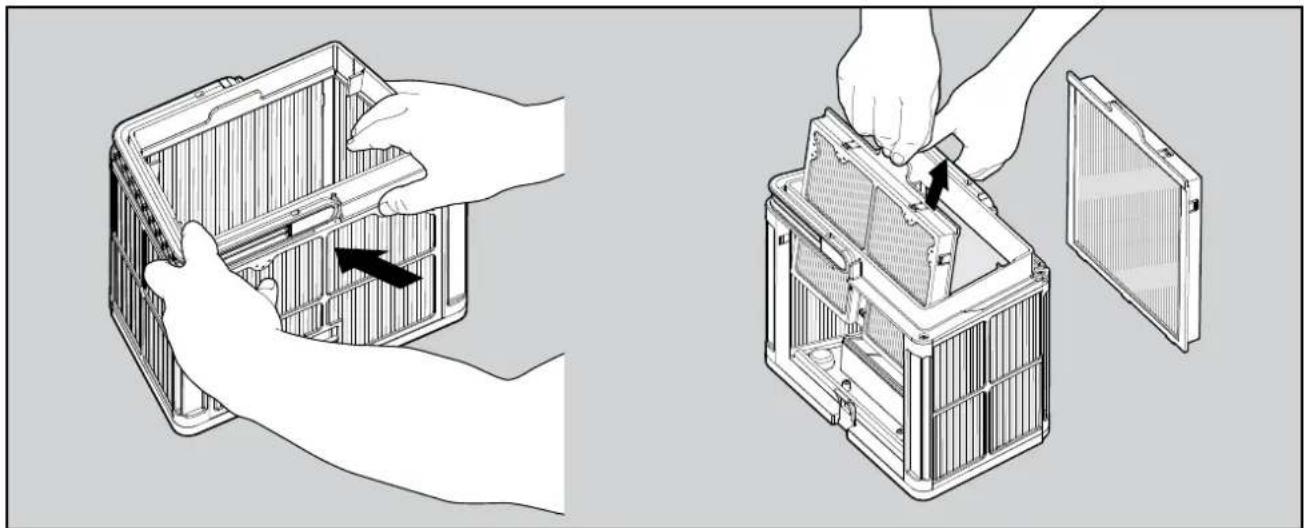

6.2.1 Démontez les 2 panneaux avec vos pouces.

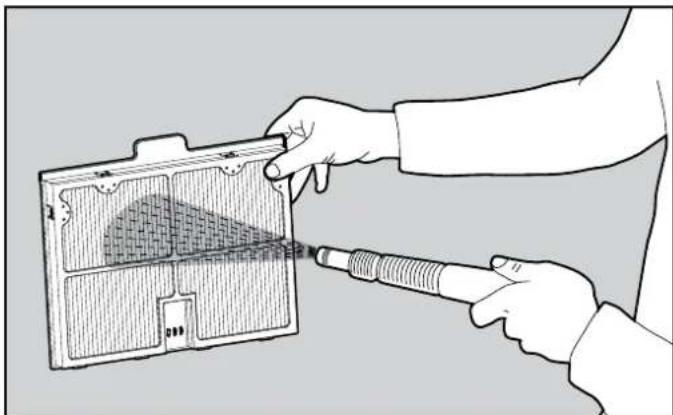

6.2.26 Nettoyez les panneaux de filtrage au moyen d'un jet d'eau.

click click

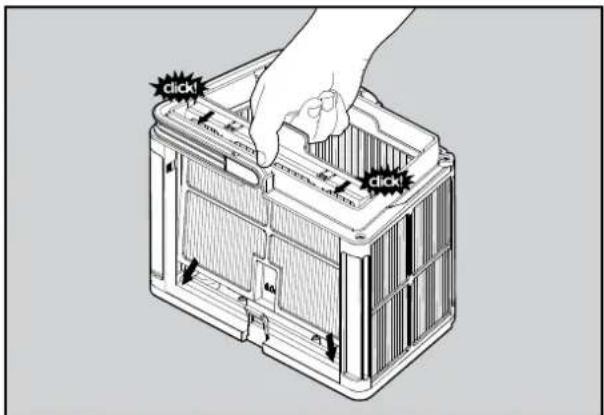

Réassemblez les panneaux de filtrage.

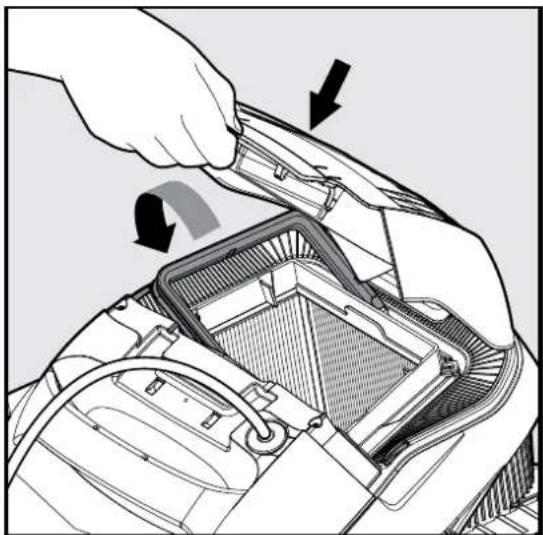

6.2.4 Réinsérez l'assemblage de filtrage nettoyé et fermez le couvercle.

7. NETTOYAGE DU BOITE A FILET

Assurez-vous que l'alimentation est éteinte et débranchée.

Il est fortement recommandé de nettoyer le boite à filet après chaque cycle de nettoyage.

Attention : Ne laissez pas le boite à filet sécher avant de le nettoyer.

7.1 Nettoyage après usage - désassemblage et nettoyage du boite à filet

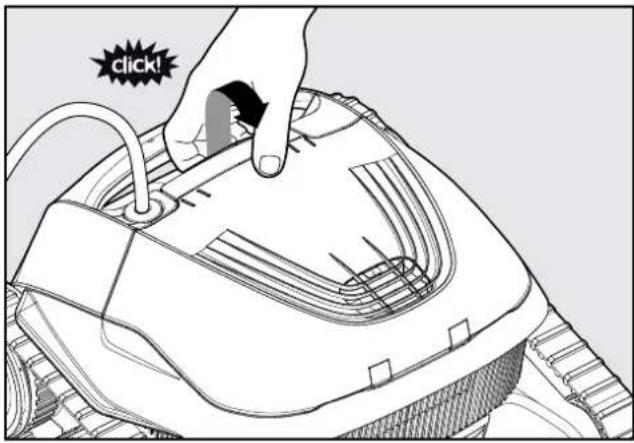

click!

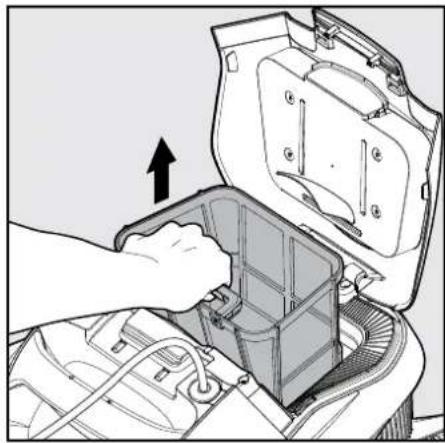

7.1.17 Ouvrez le couvercle des filtres. Soulevez le boite à filet.

7.1.3 Nettoyez le boite à filet au moyen d'un jet d'eau.

8. NETTOYAGE DE L'HELICE

Si vous remarquez que des déchets sont pris dans l'hélice:

Assurez-vous que l'alimentation est éteinte et débranchée.

8.1 Enlevez les déchets pris dans l'hélice selon la procédure suivante:

8.1.1 Si les déchets sont hors d'atteinte, effectuez les opérations suivantes.

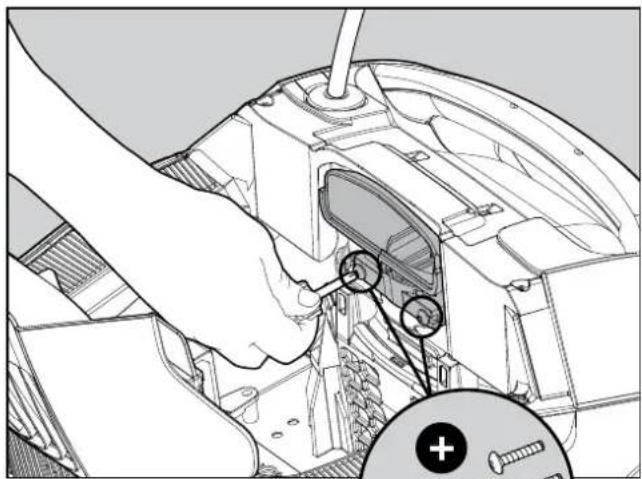

8.1.2 Au moyen d'un tournevis court, desserrez les 2 vis.

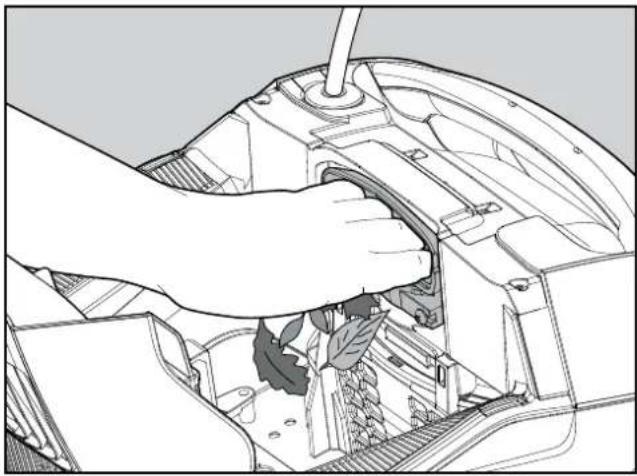

8.1.3 Tirez le couvercle de l'hélice vers l'arrière pour le dégager. Enlevez les déchets qui encombrent l'hélice. Réassemblez le couvercle de l'hélice.

9. RANGEMENT HORS SAISON

Si le nettoyeur de piscine va se trouver inutilisé pendant une période prolongée, prenez les précautions suivantes:

• Assurez-vous qu'il ne reste pas d'eau à l'intérieur du nettoyeur de piscine
• Nettoyez bien le panier et les panneaux de filtrage / boite à filet, puis remettez-les en place
• Enroulez soigneusement le câble de façon à ce qu'il ne comporte pas de replis
• Entreposez le nettoyeur de piscine dans un endroit protégé, à l'abri de l'atteinte directe du soleil, des intempéries et du gel, à une température située dans la plage 5°-45°C/41°-113°F

10. DEPANAGE

Si les solutions suggérées ne résolvent pas le problème, veuillez contacter votre distributeur ou le centre de service.

Symptôme Cause possible Action correctrice
L'alimentation ou son voyant d'allumage ne fonctionnent pas.	Pas de tension dans la prise du mur.L'alimentation n'a pas été allumée.Le câble d'alimentation n'est pas bien branché dans la prise.	Vérifiez qu'il y a du courant dans la prise.Vérifiez le branchement de l'alimentation et que le bouton d'allumage a été pressé.Vérifiez que le câble d'alimentation est bien branché à fond dans la prise.Eteignez l'alimentation. Attendez 30 secondes, puis rallumez.
Le nettoyeur de piscine ne se déplace pas.	Le câble flottant n'est pas bien connecté à la prise de l'alimentation.Un obstacle obstrue l'hélice, les chenilles ou les roues.	Vérifiez que le câble flottant est bien branché à fond dans la prise de l'alimentation.Débranchez l'alimentation. Ouvrez le couvercle de l'hélice et vérifiez qu'elle n'est pas obstruée. Vérifiez que rien ne bloque les chenilles ou les roues.
Le nettoyeur de piscine tourne sur lui-même.	Panier de filtrage/boite à filet bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.Position incorrecte de l'alimentation.L'eau de la piscine ou les algues dépassent les valeurs spécifiées.	Nettoyez le panier de filtrage/boite à filet.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Corrigez l'état de l'eau et de la piscine.
Le nettoyeur de piscine tourne ou se déplace dans une seule direction.	Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
Le nettoyeur de piscine se déplace, mais il ne nettoie pas la piscine.	Panier de filtrage/boite à filet bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage/boite à filet.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
Le nettoyeur de piscine ne nettoie qu'une partie de la piscine.	Position incorrecte de l'alimentation.Une longueur insuffisante du câble flottant est libérée pour le fonctionnement correct du nettoyeur de piscine.	Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Vérifiez qu'il y a une longueur suffisante de câble flottant pour que le nettoyeur de piscine puisse atteindre toute la surface de la piscine.Nettoyez le panier de filtrage/boite à filet.
Le câble comporte des replis.	Panier de filtrage/boite à filet bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage/boite à filet.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).Pour éliminer les replis, tendez le câble complètement et laissez-le ainsi pendant une journée au soleil.
Le nettoyeur de piscine ne grimpe pas sur les murs.	Panier de filtrage/boite à filet bouché.Algues sur les murs.Valeur incorrecte du pH.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage/boite à filet.Vérifiez les valeurs des produits chimiques dans l'eau. Des valeurs incorrectes risquent d'encourager le développement des algues, rendant les murs glissants. Si c'est le cas, corrigez, puis brossez les murs.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
