MANUALE UTENTE Dolphin Supreme M3 MAYTRONICS

IT Istruzioni per l'uso

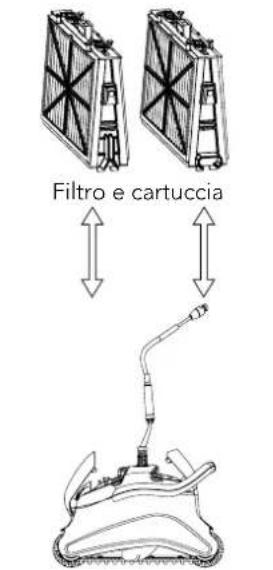

Cosa trovate nella scatola

Filtro e cartuccia

Robot per la pulizia delle piscine

Alimentatore elettrico

Parti X commenti
Telaio base per elementi filtro 2
Filtro ultra fine 4 filtri
Sacchetto per la conservazione dei filtri 1
Filtro per la primavera 4 filtri
Fermagli a “S” 4
Alimentatore elettrico 1
Robot per la pulizia della piscine 1
I componenti optional sono disponibili a richiesta presso il distributore locale dei robot per la pulizia delle piscine

Sezione 1 – Descrizione dei componenti principali

1. Filtri

Sistema di filtraggio a due livelli

Filtro primaverile + Telaio base

Per piscine molto sporche con grossi detriti quali foglie ecc. – Utili all'inizio della stagione.

Cartuccia filtro ultra fine + Telaio base

Per uso quotidiano.

Valori predefiniti di fabbrica.

2. Spazzole

Vi sono tre tipi di spazzole optional, ciascuna delle quali è stata progettata per massima trazione su diversi tipi di superficie della piscina. Con il robot per la pulizia della piscine viene fornito un solo tipo di spazzola.

Spazzola PVC

Per superfici di cemento, PVC, fiberglass e tela.

Spazzola combo

Per superfici di ceramica grezza e mosaici di piastrelle.

Spazzola Wonder

Per superfici ceramiche levigate.

3. Alimentatore elettrico

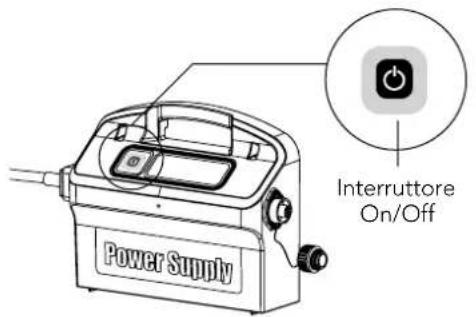

Alimentatore digitale switching:

• Ingresso 100-250 Volt CA
50-60 Hertz
180 Watt
- Uscita - 30VCC
IP 54

Sezione 2 – Funzionamento dei robot per la pulizia delle piscine

Parte 1 – Preparazioni per l'uso dei robot per la pulizia delle piscine

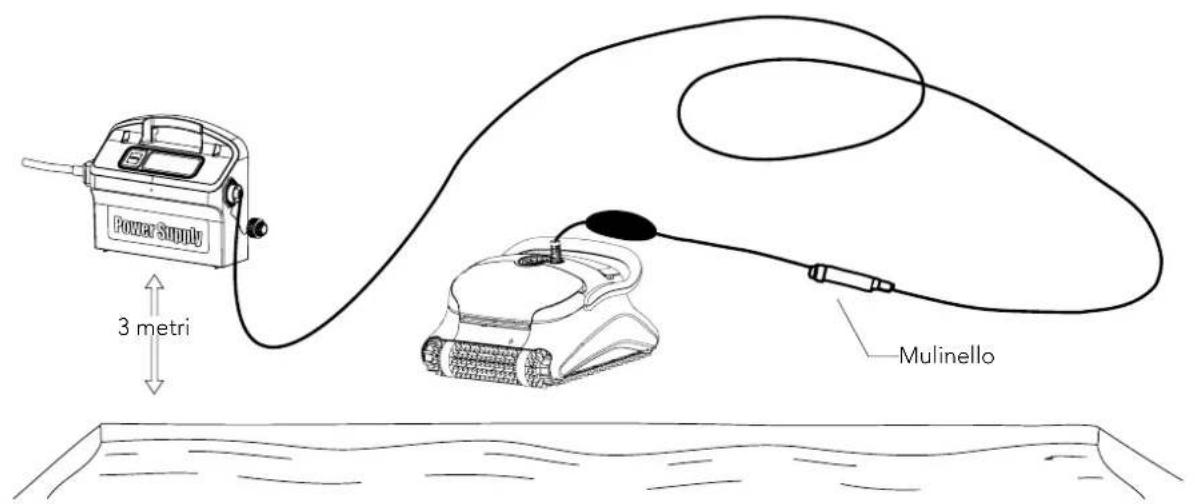

Posa del cavo

Svolgere la lunghezza di cavo minima per la copertura di tutti i punti della piscina, stendendo il cavo lungo il bordo della piscina. Assicurare che non ci siano aggrovigliamenti e piegature.

⚠️ Usare solo l'alimentatore elettrico fornito in dotazione.
L'alimentatore è a prova di spruzzo - non va immerso nell'acqua.
⚠️ Staccare l'alimentatore elettrico dalla rete prima di ogni attività di servizio.
Non collegare l'alimentatore elettrico prima di posare il robot sull'acqua.
Assicurare che la presa di rete sia protetta con un interruttore differenziale di terra (GFI) o un interruttore di perdite a terra (ELI).
Importante: NON entrare nella piscina quando il pulitore è in funzione.

Parte 2 – In acqua

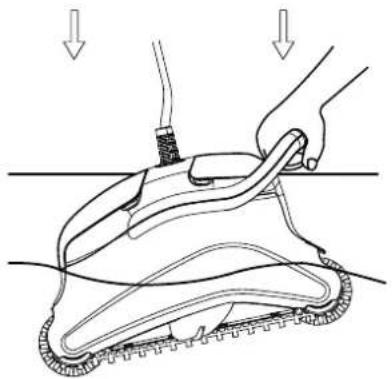

Immersione del robot per la pulizia della piscina.

Immergere il robot in piscina e rilasciare l'impugnatura.

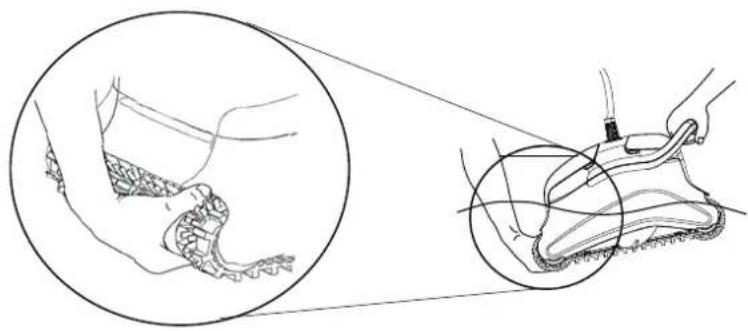

Nota: Usando le spazzole combo o Wonder, spremere il materiale della spazzola Wonder fino che completamente umida.

Attivare robot per la pulizia delle piscine

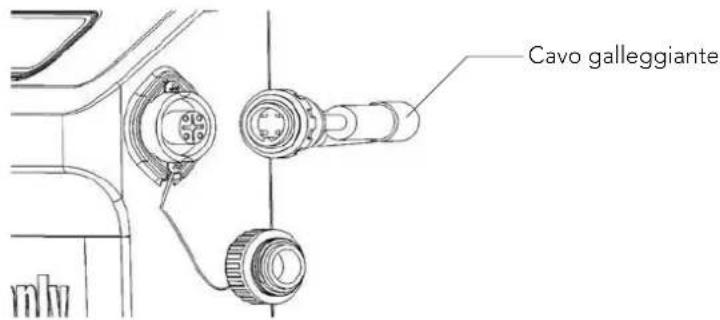

1. Collegare il cavo galleggiante del robot per la pulizia delle piscine all'alimentatore elettrico.

2. Collegare il cavo elettrico dell'alimentatore elettrico alla presa di rete.

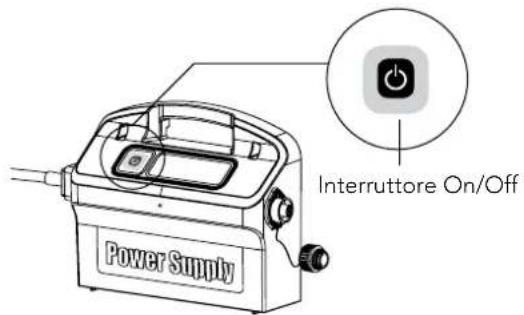

3. Premere l'interruttore ON/OFF.

4. Il robot per la pulizia delle piscine inizierà così a funzionare.

Cavo galleggiante

Importante: NON entrare nella piscina quando il pulitore è in funzione.

Parte 3 – Estrazione dall'acqua del robot per la pulizia delle piscine

⚠️ Staccare l'alimentatore elettrico dalla rete prima di ogni attività di servizio.

1. Se il robot per la pulizia delle piscine non ha completato il suo ciclo, spegnere l'alimentatore elettrico e staccare il cavo dalla presa di rete.
2. Tirare delicatamente il cavo galleggiante finché il robot per la pulizia delle piscine raggiunge la superficie, poi estarlo usando l'impugnatura.

Importante: NON estrarre dall'acqua il robot per la pulizia delle piscine tirandone il cavo.

Sezione 3 – Manutenzione di routine

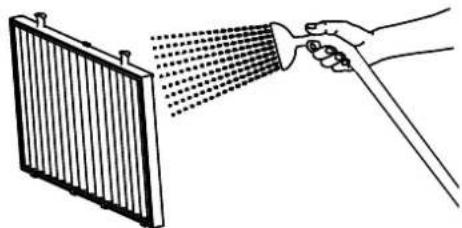

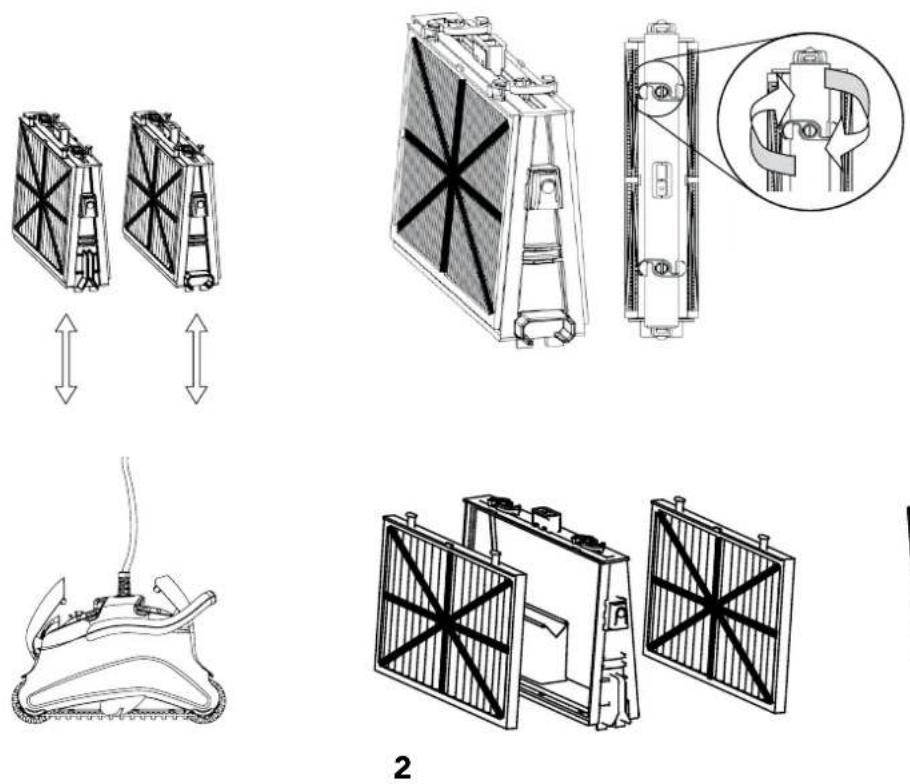

Parte 1 – Estrazione degli elementi filtro e loro pulizia

⚠️ Staccare l'alimentatore elettrico dalla rete prima di ogni attività di servizio.

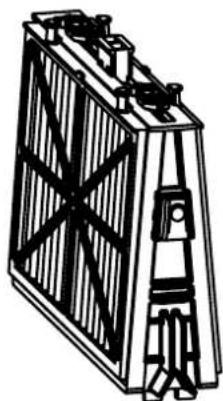

Inserire le alette di posizione del fondo del filtro nelle loro scanalature del telaio di base, poi chiudere i fermagli a "S".

Aletta di posizione

Scanalatura per le alette di posizione

Re-installare i filtri secondo il diagramma NON FORZARE I FILTRI IN POSIZIONE.

Raccordo finale scanalato
Raccordo finale ottagonale

Consiglio: Sciacquare tutte le spazzole con acqua pura dopo ogni ciclo di pulizia.

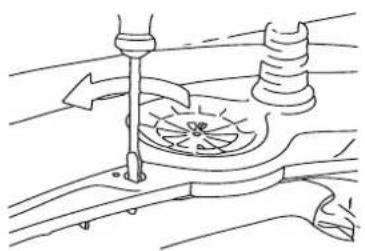

Parte 2 – Smontaggio e pulizia della girante

Staccare l'alimentatore elettrico dalla rete prima di ogni operazione.

Smontare il coperchio della

girante e pulirne l'alloggiamento, poi rimontare.

Sezione 4 – Istruzioni per la conservazione in deposito

Avvolgere il cavo e conservare in luogo fresco e asciutto.

X NON mettere in deposito robot per la pulizia delle piscine esposto direttamente ai raggi del sole.
X NON mettere in deposito robot per la pulizia delle piscine esposto ad eccessivo calore.
X NON mettere in deposito robot per la pulizia delle piscine esposto al gelo.

Guida per la ricerca ed eliminazione dei guasti

Prima di contattare il distributore dei robot per la pulizia delle piscine si invita a leggere questo manuale.

L'acqua della piscina deve trovarsi nelle condizioni indicate dai parametri che seguono:

PH: 7.0 – 7.8 NaCl: Max 5.000 ppm
Temperatura: Da 6°C(43°F) to 34°C(93°F) Cloro: Max 4 ppm

Sintomo Soluzione
Cavo attorcigliato o arrotolato Verificare che non vi siano ostruzioni in piscina
Il robot per la pulizia delle piscine si muove in cerchio o non raggiunge tutti i punti della piscina	Verificare che non vi siano oggetti estranei nelle parti mobili
	Assicurare che la cartuccia filtro sia pulita e che gli sportelli del filtro siano chiusi
	Assicurare che la lunghezza del cavo sia sufficiente a coprire ogni punto della piscina
	Prima di mettere in uso robot per la pulizia delle piscine all’inizio della stagione bisogna spazzolare ogni residuo di alghe dal fondale e dalle pareti della piscina
Il robot per la pulizia delle piscine non s’immerge Assicurare che le spazzole combo o Wonder siano bagnate con acqua
Il motore non funziona Verificare se la girante è bloccata
	Verificare se il sistema di trazione è bloccato
	Problema elettrico (alimentatore), verificare l’alimentatore.Se l’alimentatore è funzionante, contattare il distributore dei robot per la pulizia delle piscine
Il robot per la pulizia delle piscine si gira sul fianco Pulire la cartuccia filtro
Un’ulteriore guida per la riparazione dei guasti è ottenibile sul sito web:www.maytronics.com
