MANUAL DE USUARIO Dolphin Supreme M3 MAYTRONICS

SP Instrucciones para el Usuario

Dentro de la Caja Usted encontrará

Filtros y Cartuchos

Robot Limpiador de Piscina

Unidad de la Fuente de Alimentación

Parte X Observaciones
Armazón para los Elementos del Filtro 2
Filtro Ultra-Fino 4 Filtros
Bolsa para almacenamiento de filtros 1
Clip “S” 4
Filtro de Resorte 4 filtros
Unidad de la Fuente de Alimentación 1
Robot Limpiador de Piscina 1
Componentes opcionales disponibles a petición de su distribuidor del robot limpiador de piscina

Sección 1 - Descripción de los Principales Componentes

1. Filtros

Sistema de filtración a nivel-doble

Para piscinas sucias con detritos grandes como hojas etc. – útil para el inicio de la estación.

Cartucho de Filtro Ultra-Fino + Bastidor de Base

Para uso diario.

Predeterminado en fábrica.

2. Cepillos

Hay tres tipos de cepillos opcionales, cada uno diseñado para proporcionar tracción óptima en diversas superficies de piscinas. Solamente un tipo es proveído con su limpiador de piscina

Cepillo PVC

Para concreto, PVC, fibra de vidrio y revestimiento.

Cepillo Combinado

Para superficies de cerámica áspera y azulejos de mosaico.

Cepillo Wonder

Para cerámica lisa.

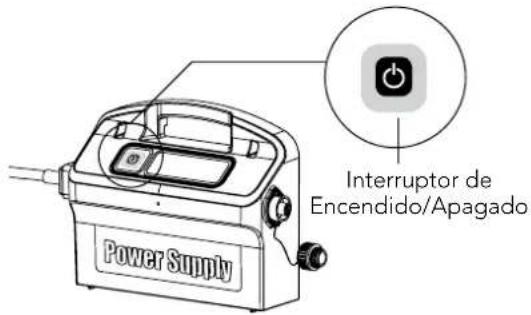

3. Unidad de la Fuente de Alimentación

Fuente de alimentación Digital, "Switch-Mode":

50-60 Hertz
180 Watt
- Salida - 30 VDC
IP 54

- Entrada - 100-250 AC Voltios

Power Supply Interruptor de Encendido/Apagado

Sección 2 – Operación del robot limpiador de piscina

Parte 1 – Preparar o robot limpiador de piscina para uso

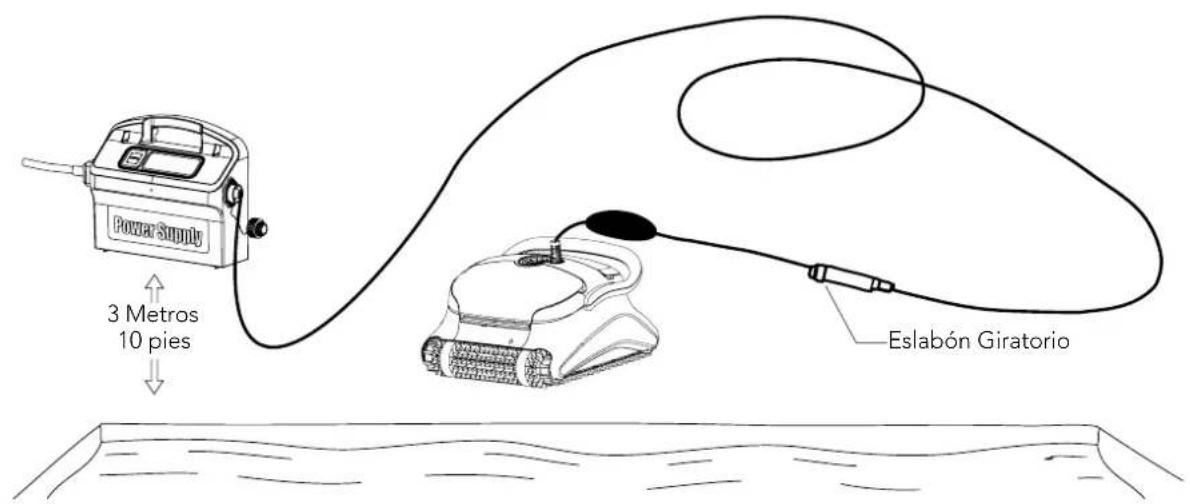

Colocar el Cable

Desenrolle el mínimo cable requerido para cubrir todo el tamaño de la piscina, enderece el cable a lo largo del lado de la piscina. Cerciórese de que no haya torceduras o vueltas.

Power Supply 3 Metros 10 pies Eslabón Giratorio

Use solamente la unidad de la fuente de alimentación original suministrada.
La unidad de la fuente de alimentación es a prueba de salpicaduras – No la sumerja en agua.
Desenchufe la unidad de la fuente de alimentación antes de cualquier actividad de mantenimiento.
No conecte la unidad de la fuente de alimentación antes de colocar el limpiador de piscina en el agua.
Asegúrese que el enchufe de las cañerías sea protegido por un interruptor de fallos de conexión a tierra (GFI) o un inter ruptor de pérdidas a tierra (ELI).
Importante: NO INGRESAR a la piscina mientras el limpiador de piscinas esté en funcionamiento.

Parte 2 – En el agua

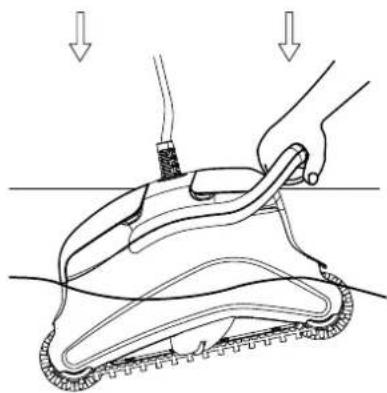

Colocar el robot limpiador de piscina en el agua.

Coloque el robot limpiador de piscina en la piscina y libérelo.

Nota: Al usar los cepillos combinados o cepillos Wonder, exprima suavemente el material del cepillo hasta que esté totalmente mojado.

Activar el robot limpiador de piscina

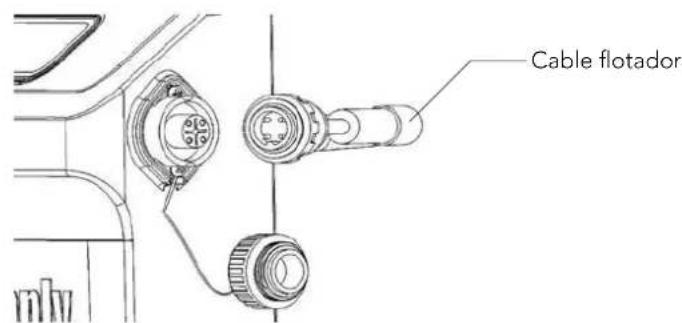

1. Enchufe el cable flotador del robot limpiador de piscina en la unidad de la fuente de alimentación.
2. Enchufe el cable eléctrico de la unidad de la fuente de alimentación en la red eléctrica.

Cable flotador

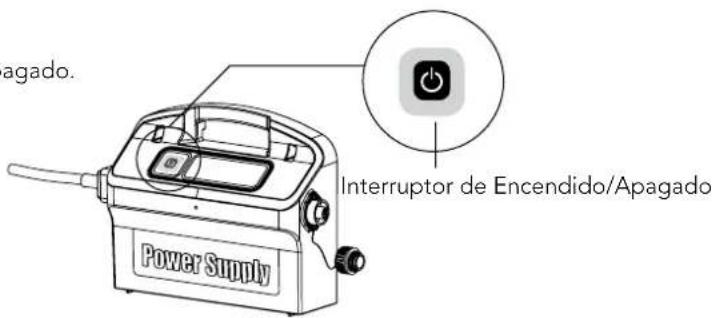

1. Presione el interruptor de Encendido/Apagado.
2. El robot limpiador de piscina empezará ahora a trabajar.

agado. Power Supply Interruptor de Encendido/Apagado

Importante: NO INGRESAR a la piscina mientras el limpiador de piscinas esté en funcionamiento.

Parte 3 – Retirar el robot limpiador de piscina del agua

!Desconecte la fuente de alimentación antes de cualquier actividad de mantenimiento.

1. Si el robot limpiador de piscina no ha concluido su ciclo, cierre la unidad de la fuente de alimentación y desconecte de la red principal.
2. Tire del cable flotador suavemente hasta que el robot limpiador de piscina haya subido a la superficie, y levántelo por la manija.

Importante: NO levante el robot limpiador de piscina del agua por su cable.

Sección 3 – Mantenimiento General

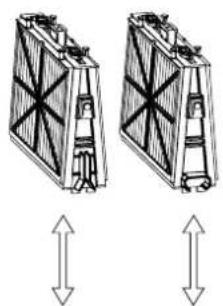

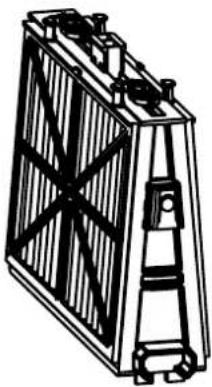

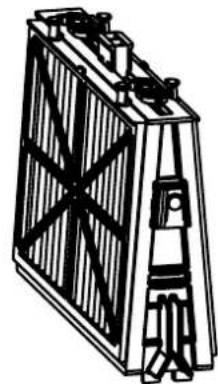

Parte 1 – Remover y limpiar los Elementos del Filtro

Desconecte la fuente de alimentación antes de cualquier actividad de mantenimiento.

Inserte las lengüetas de localización en la parte inferior del elemento del filtro en sus ranuras en el bastidor base, después cierre el clip "S".

Lengüeta de localización

Ranura de la lengüeta de localización

Re-instale los filtros según el diagrama NO FUERCE LOS FILTROS EN EL LUGAR.

Pieza de extremidad con ranuras

Pieza de extremidad octagonal

Recomendación: Lave todos los cepillos con agua limpia después de cada ciclo de limpieza.

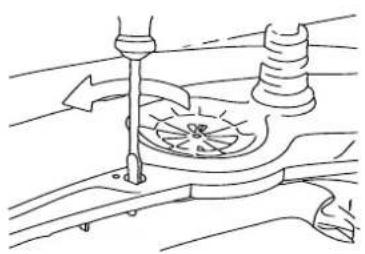

Parte 2 – Desmontar y limpiar el impulsor

Desconecte la fuente de alimentación antes de cualquier actividad de mantenimiento.

Desmonte la tapa del impulsor y limpie alrededor del compartimiento del impulsor, después reensamble.

Sección 4 – Instrucciones de Almacenamiento

Enrolle el cable y almacénelo en área fresca y seca.

X NO almacene el robot limpiador de piscina expuesto a luz solar directa.
X NO almacene el robot limpiador de piscina expuesto a calor excesivo.
X NO almacene el robot limpiador de piscina expuesto a helada.

Guía de Localización de Averías

Antes de entrar en contacto con su distribuidor del robot limpiador de piscina lea por favor toda esta guía.

Las condiciones del agua de la piscina deben estar dentro de los siguientes parámetros:

PH: 7.0 – 7.8 NaCl: Máx. 5,000 ppm
Temperatura: 6°C(43°F) a 34°C(93°F) Cloro: Máx. 4 ppm

Síntomas Síntomas
El cable se tuerce o se enreda Verifique cualquier obstrucción en la piscina	Quite el exceso del cable de la piscina
	Cerciórese que el cartucho del filtro esté limpio
	Enderece el cable y tiéndalo al sol periódicamente
El robot limpiador de piscina se desplaza en círculos o no llega a todas las áreas de la piscina	Verifique si hay objetos extraños en las piezas móviles
	Cerciórese de que cartucho de filtro esté limpio y que las puertas del filtro estén cerradas
	Cerciórese de que hay suficiente cable para cubrir toda la piscina
	Antes de usar el robot limpiador de piscina al principio de la estación usted debe cepillar todas las algas del piso y de las paredes de la piscina
El robot limpiador de piscina no se hunde Cerciórese que los cepillos	Los Wonder o los cepillos combinados están mojados
El motor no está funcionando Verifique si el impulsor está bloqueado	Verifique si el sistema de impulsión está bloqueado
	Problema eléctrico (fuente de alimentación), Verifique la fuente de energía. Si la fuente de energía está en orden, entre en contacto con su distribuidor del robot limpiador de piscina
El robot limpiador de piscina se cae de lado Limpiar el cartucho del filtro
Soluciones adicionales de problemas están disponibles en nuestro sitio Web: www.maytronics.com
