Type de produit	Commutateur réseau Gigabit
Marque	Intellinet
Modèle	561891
Nombre de ports	24 ports PoE+ (10/100/1000) + 2 ports SFP
Vitesse de commutation	52 Gbit/s (fond de panier)
Alimentation PoE	30 W par port, jusqu'à 370 W total
Fonctionnalités	Plug and play, détection automatique de vitesse, contrôle de flux, VLAN (isolation ports 1-24)
Technologie d'économie d'énergie	Ethernet vert : modulation de puissance selon longueur de câble
Indicateurs DEL	Power, Link/Act/Speed (port), PoE
Installation	Bureau ou rack 19 pouces (supports inclus)
Alimentation électrique	100 – 240 V AC, 50/60 Hz
Mise à la terre	Vis de châssis pour mise à la terre
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Respecter les tensions indiquées. Ne pas ouvrir l'appareil. Mise à la terre obligatoire.
Pièces détachées et réparabilité	Contacter le service client pour les pièces de rechange. Aucune pièce réparable par l'utilisateur.
Certifications	CE (2014/30/EU, 2014/35/EU), DEEE
Contenu de l'emballage	Commutateur, cordon d'alimentation, supports rack, vis, guide d'installation
Garantie	Garantie limitée à vie (vérifier conditions)

FOIRE AUX QUESTIONS - 561891 Intellinet

Comment brancher le commutateur Intellinet 561891 ?

Branchez le cordon d'alimentation inclus sur le panneau arrière et sur une prise secteur (100-240 V). Connectez vos appareils réseau aux ports RJ45 à l'aide de câbles Cat5e/6/6a/8. Aucune configuration nécessaire : la détection automatique des vitesses (10/100/1000 Mbit/s) et la fonction Plug and Play rendent l'installation immédiate.

Que signifient les DEL sur le panneau avant ?

DEL PWR : verte allumée = appareil sous tension. DEL Link/Act/Speed : orange = 10/100 Mbit/s, verte = 1000 Mbit/s, clignotement = activité. DEL PoE : verte allumée = alimentation PoE active, clignotement = anomalie.

Comment configurer le mode VLAN ?

Utilisez le commutateur à glissière sur le panneau avant. Position VLAN : isole les ports 1 à 24 entre eux ; seuls les ports 25 et 26 (SFP) peuvent communiquer avec tous les ports. Position Standard : communication normale entre tous les ports. Position Flow Control : désactive le contrôle de flux.

Quelle est la puissance PoE maximale délivrée ?

Chaque port PoE+ peut fournir jusqu'à 30 W, avec une puissance totale maximale de 370 W pour l'ensemble des 24 ports.

Comment économiser de l'énergie avec ce commutateur ?

La technologie Ethernet vert ajuste automatiquement la puissance de sortie en fonction de la longueur du câble connecté. Pour les câbles courts, la consommation est réduite, ce qui permet d'économiser de l'énergie.

Puis-je monter le commutateur en rack ?

Oui, il est compatible avec un rack EIA 19 pouces. Fixez les supports de montage fournis sur les côtés du commutateur, puis vissez-le dans le rack à l'aide des vis adaptées.

Que faire si une DEL de port ne s'allume pas ?

Vérifiez que l'appareil connecté est sous tension et que le câble est correctement branché. Utilisez un câble Cat5e/6/6a/8 de qualité. Si le problème persiste, testez avec un autre périphérique. Assurez-vous que la longueur ne dépasse pas 100 m.

Quels types de câbles sont recommandés ?

Pour des performances optimales, utilisez des câbles Cat5e, Cat6, Cat6a ou Cat8 de type UTP/STP. La longueur maximale par segment est de 100 m.

Comment mettre le commutateur à la terre ?

Utilisez la vis de mise à la terre située sur le panneau arrière, à droite du connecteur d'alimentation. Connectez-la à un point de terre direct (par exemple le cadre métallique du rack). Ceci est important pour la sécurité et la protection contre les décharges électrostatiques.

Où trouver les spécifications complètes et la déclaration de conformité ?

Les spécifications détaillées sont disponibles sur le site intellinetnetwork.com. La déclaration de conformité CE est disponible à l'adresse indiquée dans la notice. Enregistrez votre produit sur register.intellinet-network.com/r/561891 pour bénéficier de la garantie.

MODE D'EMPLOI 561891 Intellinet

Commutateur Gigabit Ethernet 24 ports PoE+ avec 2 ports SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Avec sa vitesse de fond de panier de 52 Gbit/s, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbit/s, pour une performance et une compatibilité accrues. Conçu pour fournir une importante puissance aux appareils compatibles, ce commutateur PoE offre une puissance maximale de 30 watts par port jusqu'à ce que sa puissance maximale de 370 watts ait été atteinte.

Une technologie ethernet verte

Le commutateur Intellinet Network Solutions peut moduler le niveau de sa puissance de sortie en fonction de la longueur du câble réseau connecté à un port donné. Cette fonctionnalité permet de profiter au maximum des performances de votre réseau, et lorsque les choses se calment, elle réduit automatiquement la consommation énergétique, afin d'économiser de l'énergie et de l'argent.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561891 ou scannez le code QR figurant sur la couverture.

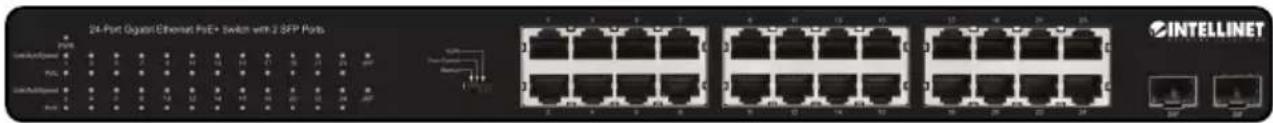

Panneau avant

DEL COULEUR STATUT INDICATION
PWR		Allumé Appareil est alimenté.
	Vert Éteint	Vérifiez l'alimentation/Allumez l'appareil.
Link/Act/Speed (1-24, 25F-26F [SFP])		Éteinte Aucun appareil n'est connecté au port.
	Orange Allumé Un appareil est connecté au port à une vitesse de 10/100 Mbit/s.
	Vert Allumé Un appareil est connecté au port à une vitesse de 1000 Mbit/s.
	Orange / Vert	Clignote	En train d'émettre ou de recevoir des données
PoE (1-24)	Vert	Éteinte	Aucun appareil (PD) n'est connecté au port.
		Allumé	L'appareil connecté est alimenté.
		Clignote	Alimentation électrique anormale

Des câbles Cat5e/6/6a/8.x UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

Commutateur à glissière

• Standard : mode par défaut ; permet une communication normale entre les ports 1 – 26.
• Flow Control (Contrôle de flux) : désactive la fonction de contrôle de flux du commutateur
• VLAN : isole les ports 1 – 24 les uns des autres mais peut se connecter aux ports 25 et 26.

Panneau arrière

Alimentation

Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume. L'appareil prend en charge 100 – 240 V AC, 50/60 Hz.

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet Network Solutions. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Placement

Installation de bureau

Avant d'utiliser le commutateur, il est recommandé de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets), ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.) et pas plus de 100 m des périphériques réseau auxquels vous souhaitez vous connecter.

Installation en rack

Le commutateur peut être monté dans un rack EIA de 19 pouces de taille standard. Fixez les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté) et fixez-les à l'aide des vis fournies.

Utilisez les vis fournies avec le rack d'équipement pour monter le commutateur de données Intellinet Network Solutions sur le rack.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
