510493 - Convertisseur audio/vidéo Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de support Gigabit Ethernet vers SFP
Marque	Intellinet
Modèle	510493
Interface cuivre	1 port RJ45 10/100/1000Base-TX
Interface fibre	1 emplacement SFP (vide, compatible 1000Base-SX/LX)
Débit maximal	1000 Mbit/s (Gigabit)
Alimentation	Adaptateur secteur 5 V CC, 1 A minimum (inclus)
Consommation électrique	Environ 5 W
Dimensions (L × P × H)	94 × 70 × 26 mm
Poids	Environ 200 g (sans adaptateur)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
LEDs	PWR, 1000M, Link/Act (TP et FP), FDX/COL, SD
Normes	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Certifications	CE, RoHS, DEEE
Garantie	Garantie à vie limitée (voir site web)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser l'adaptateur fourni uniquement. Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique en cas de panne.
Informations générales	Convertisseur de support permettant de relier un réseau cuivre à un réseau fibre optique via un module SFP. Idéal pour étendre la distance de connexion au-delà de 100 m.

FOIRE AUX QUESTIONS - 510493 Intellinet

Quel type de module SFP puis-je utiliser avec le convertisseur 510493 ?

Le convertisseur accepte les modules SFP Gigabit (1,25 Gbit/s) standard, notamment les 1000Base-SX (multimode) et 1000Base-LX (monomode). Assurez-vous que le module est compatible avec le type de fibre optique de votre réseau.

Comment connecter deux convertisseurs entre eux ?

Reliez le port TX du premier convertisseur au port RX du second, et le port RX du premier au port TX du second. Utilisez deux fibres optiques distinctes. Les deux convertisseurs doivent être identiques ou compatibles.

Que signifie le voyant '1000M' ?

Le voyant 1000M s'allume lorsque la connexion sur le port RJ45 (paire torsadée) fonctionne à une vitesse de 1000 Mbit/s. S'il est éteint, la liaison est à 10 ou 100 Mbit/s.

Puis-je utiliser un câble RJ45 catégorie 5 ?

Oui, mais il est recommandé d'utiliser un câble Cat5e ou supérieur pour des performances optimales en Gigabit Ethernet.

L'appareil prend-il en charge le jumbo frame ?

Oui, le convertisseur supporte les jumbo frames jusqu'à 9 000 octets. Vérifiez la configuration de votre équipement réseau.

Comment savoir si la liaison fibre est active ?

Le voyant Link/Act (FP) pour le port fibre est allumé en cas de liaison active et clignote lors du transfert de données. Le voyant SD indique la détection d'un signal optique.

Quelle est la distance maximale prise en charge ?

La distance dépend du module SFP utilisé : jusqu'à 550 m en multimode (SX) et jusqu'à 10 km ou plus en monomode (LX) selon le module.

Le convertisseur nécessite-t-il une alimentation externe ?

Oui, il doit être alimenté via l'adaptateur secteur 5 V CC fourni. Branchez-le d'abord au convertisseur, puis à une prise secteur.

Que faire si le voyant 'PWR' ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise murale est sous tension. Si le problème persiste, l'adaptateur peut être défectueux ; essayez-en un autre de mêmes spécifications (5 V CC, 1 A).

Où puis-je trouver la déclaration de conformité ?

La déclaration de conformité CE est disponible sur le site web d'Intellinet à l'adresse intellinetnetwork.com dans la rubrique support ou téléchargements.

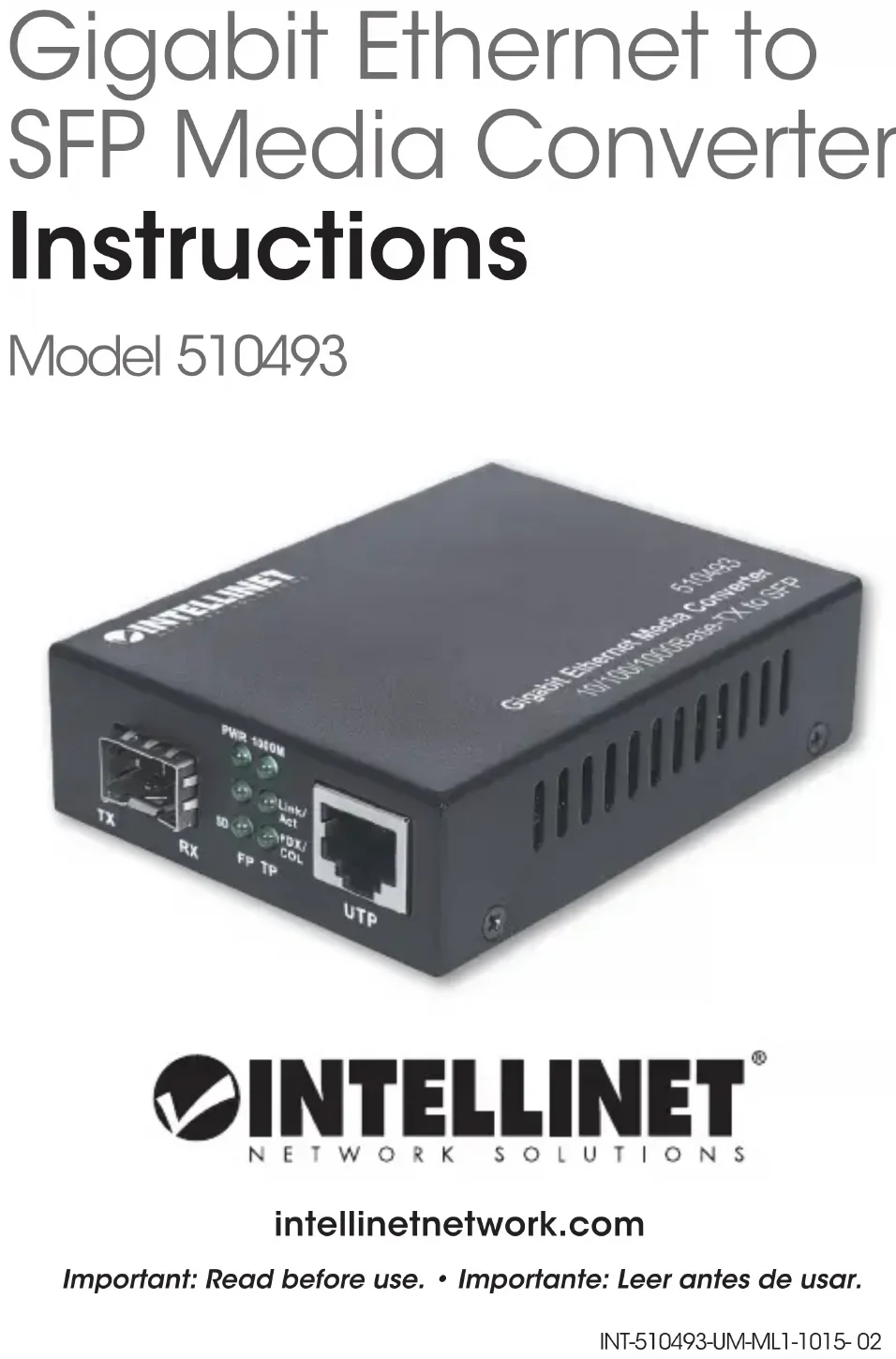

MODE D'EMPLOI 510493 Intellinet

Convertisseur de support Gigabit Ethernet vers SFP Français

Merci d'avoir acheté le Convertisseur de support Gigabit Ethernet vers SFP Intellinet. Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

MODÈLE

Convertisseur de support Gigabit Ethernet vers SFP (510493)

10/100/1000Base-TX vers 1000Base-SX multimode/1000Base-LX monomode (emplacement SFP, vide)

CONNEXIONS

Paires torsadées – RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Emplacement SFP

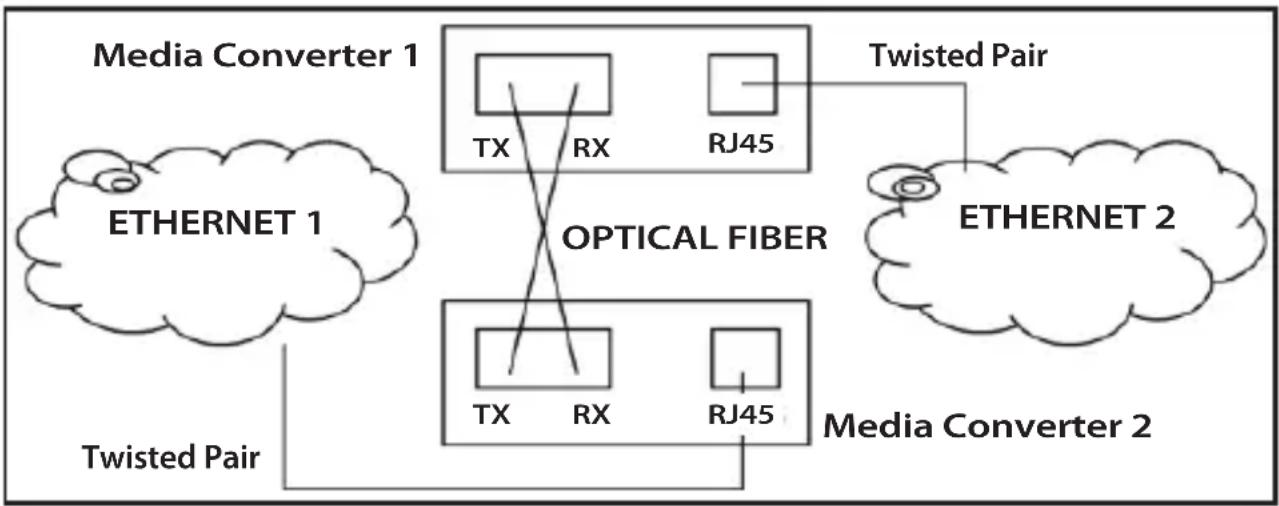

Aucun port fibre n'est intégré à ce convertisseur de support, mais il peut être associé à un module émetteur/récepteur SFP (1,25 Gbits/s), qui fournit les ports fibre optique. Comme indiqué ci-dessus, deux câbles de fibre optique doivent être connectés entre deux convertisseurs de support idéalement identiques. Établissez une

connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et spécifications de câble de fibre dépendent au modèle (cf. Modèles).

ALIMENTATION

Branchez l'adaptateur secteur 5 V DC à la prise d'entrée du convertisseur et puis à une prise d'alimentation régulière (90 – 265 V, 50/60 Hz). Utilisez uniquement l'adaptateur secteur inclus ou un correspondant aux spécifications (puissance de sortie 5 Vcc, au moins 1 A).

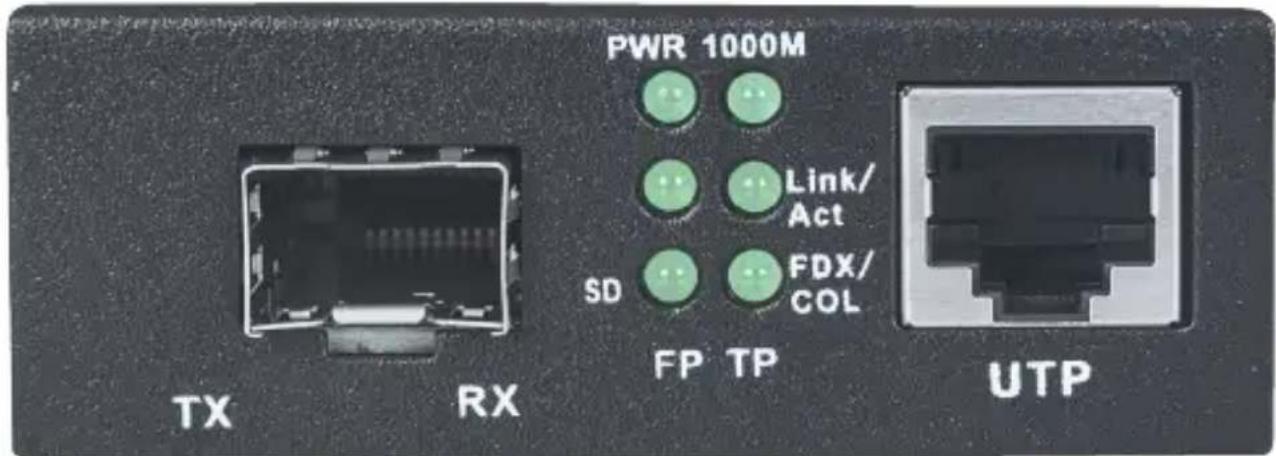

PWR – Allumée si l'adaptateur secteur est connecté.

1000M – Allumée en cas de liaison 1000 Mbit/s à la connexion paires torsadées.

Link/Act (TP = RJ45; FP = Fibre) – Allumée en cas de liaison active; clignotant en cas de transmission de données; pas allumée s'il n'y a pas de liaison de réseau active.

FDX/COL (for TP/RJ45) – Allumée en cas de connexion Full duplex; clignotant en cas de collisions de données; pas allumée en cas de half duplex.

SD (pour FP/Fibre) – Allumée si signal optique est détecté; autrement pas allumée.

Vous trouvez les spécifications sur intellinetnetwork.com.

Media Konwerter Gigabit Ethernet na slot SFP Polski

FRANÇAIS Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinetnetwork.com/warranty.

FRANÇAIS : Cet appareil satisfait aux exigences des directives 2014/53/UE et/ou 2004/108/CE & 2006/95/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset :
