AVerVision M11-8MV - Caméra de document AVer - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Caméra de document
Résolution vidéo	1080p (Full HD)
Capteur	CMOS
Zoom optique	8x
Connectivité	USB, HDMI
Compatibilité	Windows, Mac
Utilisation	Idéale pour les présentations, l'enseignement et la numérisation de documents
Maintenance	Nettoyer l'objectif régulièrement, vérifier les connexions
Sécurité	Ne pas exposer à l'humidité, utiliser des câbles certifiés
Informations générales	Poids léger, design compact, facile à transporter

FOIRE AUX QUESTIONS - AVerVision M11-8MV AVer

Comment connecter la caméra AVerVision M11-8MV à mon ordinateur ?

Pour connecter la caméra, utilisez le câble USB fourni. Branchez une extrémité à la caméra et l'autre à un port USB disponible sur votre ordinateur.

Pourquoi ma caméra AVerVision M11-8MV ne s'allume-t-elle pas ?

Assurez-vous que la caméra est correctement branchée à une source d'alimentation ou à votre ordinateur. Vérifiez également que le câble USB n'est pas endommagé.

Comment installer les pilotes pour la caméra AVerVision M11-8MV ?

Téléchargez les pilotes depuis le site officiel d'AVer. Une fois le fichier téléchargé, suivez les instructions d'installation à l'écran.

Quel logiciel puis-je utiliser avec la caméra AVerVision M11-8MV ?

La caméra est compatible avec plusieurs logiciels de visioconférence et de capture d'image. Vous pouvez utiliser des applications comme Zoom, Microsoft Teams ou AVerSight.

Comment régler la mise au point de la caméra AVerVision M11-8MV ?

Utilisez la molette de mise au point située sur la caméra pour ajuster la clarté de l'image. Tournez-la lentement jusqu'à ce que l'image soit nette.

Que faire si l'image de la caméra est floue ?

Vérifiez la mise au point de la caméra et assurez-vous qu'il n'y a pas d'obstacles devant l'objectif. Nettoyez également l'objectif avec un chiffon doux.

Comment prendre une photo avec la caméra AVerVision M11-8MV ?

Appuyez sur le bouton de capture situé sur le panneau de contrôle de la caméra. Les images seront enregistrées sur votre ordinateur si vous êtes connecté à un logiciel compatible.

La caméra AVerVision M11-8MV fonctionne-t-elle avec des systèmes d'exploitation autres que Windows ?

Oui, la caméra est compatible avec macOS et d'autres systèmes d'exploitation. Vérifiez les instructions spécifiques sur le site d'AVer pour chaque système.

Comment résoudre des problèmes de connexion avec la caméra AVerVision M11-8MV ?

Assurez-vous que le câble USB est correctement connecté. Essayez de redémarrer votre ordinateur et la caméra. Si le problème persiste, testez avec un autre port USB.

Où puis-je trouver le mode d'emploi de la caméra AVerVision M11-8MV ?

Le mode d'emploi est disponible en ligne sur le site officiel d'AVer dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI AVerVision M11-8MV AVer

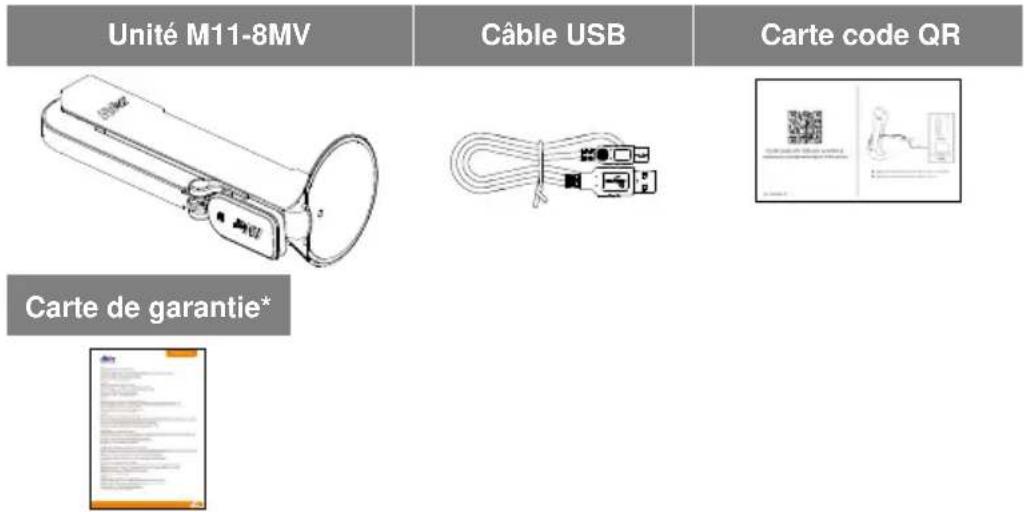

Contenu de L'emballage

Les éléments ci-dessous sont fournis avec ce produit. Si un élément venait à manquer, adressez-vous au revendeur auquel vous avez acheté le produit.

Unité M11-8MV Câble USB Carte code QR Carte de garantie*

* Europe, Japan, Taiwan seulement

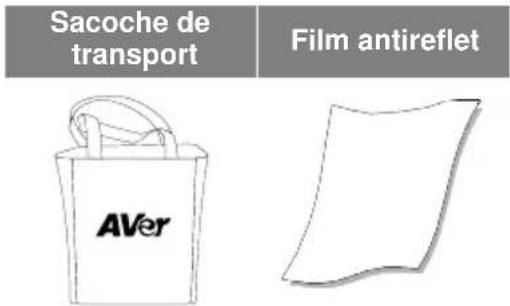

Accessoires En Option

Sacoche de transport Film antireflet AVer

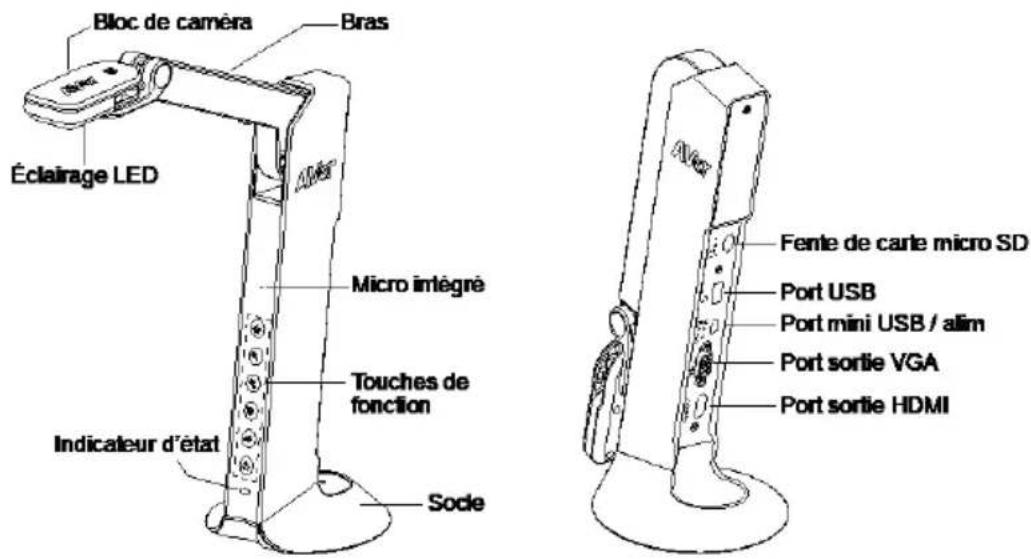

Pré sentation

Bloc de caméra Bras Éclairage LED Micro intégré Touches de fonction Indicateur d'état Sode Fente de carte micro SD Port USB Port mini USB / alim Port sortie VGA Port sortie HDMI

Fonctions des touches

Panneau de commande

Touche	Fonction
	■ Lampe marche/arrêt■ Appuyez et maintenez 3 secondes pour faire apparaître le menu OSD.
	Zoom avant
	Zoom arrière
	■ Rotation 0 / 180°■ Appuyez et maintenez 3 secondes pour figer l'écran.Débloquez en appuyant et en maintenant à nouveau 3 secondes.
	■ Mise au point automatique■ Appuyez et maintenez 3 secondes pour démarrer l'enregistrement.Arrêtez l'enregistrement en appuyant et en maintenant à nouveau ∆R secondes.
	Tension marche / arrêt

Mode OSD

Touche	Fonction
	■ Retour à la dernière page du niveau de menu■ Quitter le menu OSD
	Haut (sélection d'élément)
	Bas (sélection d'élément)
	Entrer sélection

Touches composé es

Appuyez sur les touches pour utiliser la fonction des touches composées.

Touche	Fonction
	Retour aux paramètres d'usine par défaut.
	Capture d'image

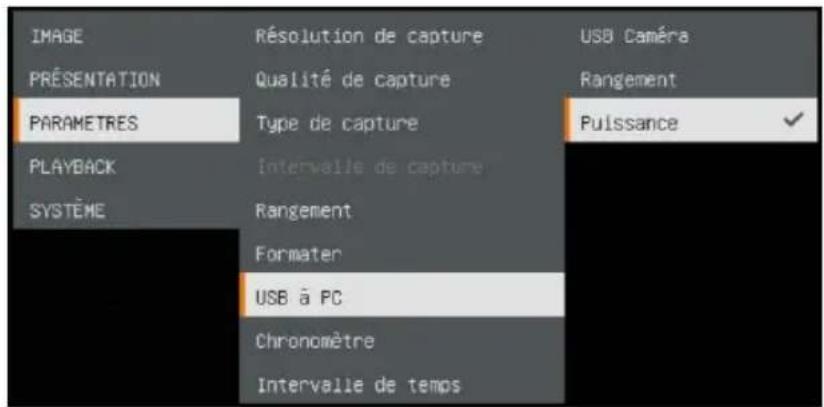

[Remarque] Pour Enregistrement et Capture, veuillez passer en mode Alimentation uniquement (Puissance).

IMAGE RÉSOLUTION de capture PRÉSENTATION Qualité de capture PARAMETRES Type de capture PUASANCE PLAYBACK Intervalle de capture SYSTÈME Rangement Formater USB à PC Chronomètre Intervalle de temps USB Caméra Rangement

Indicateur LED

Tension

Vert fixe : Mise en marcheRouge fixe : VeilleRouge clignotant : La caméra est en cours de démarrage

Connexion de l'appareil

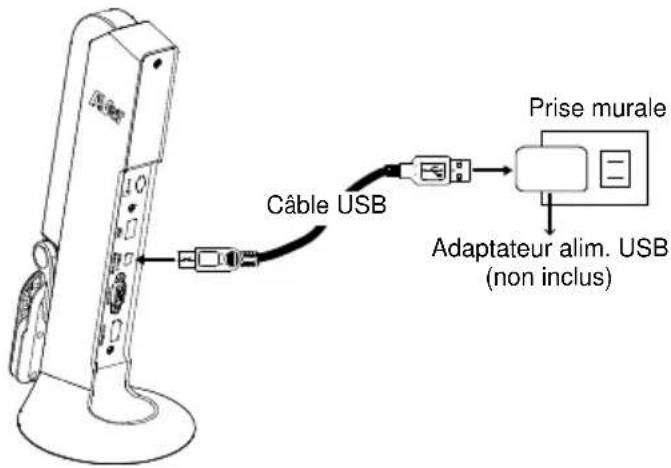

Branchement d'alimentation à une prise murale

1

Brancher l'alimentation au secteur et allumer le M11-8MV.

Câble USB Prise murale Adaptateur alim. USB (non inclus)

[Remarque]

■ Branchez le câble USB livré du mini port USB / Alimentation du M11-8MV avec l'adaptateur secteur USB (non livré) à la prise murale.
■ L'utilisateur doit acheter un adaptateur d'alimentation USB 5V / 1A (non livré) pour connecter le câble USB à la prise murale.
■ Au démarrage de la caméra, le voyant d'alimentation clignote en rouge.

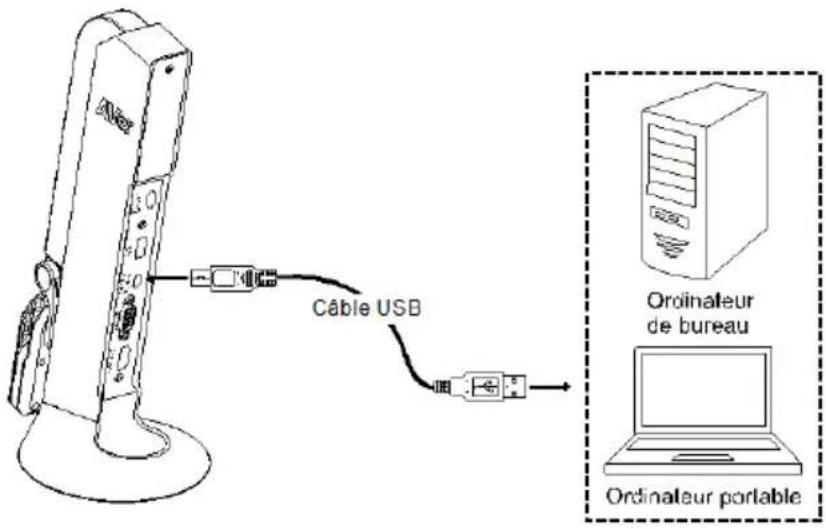

Connexion d'alimentation au PC / ordinateur portable

1 Connectez au port USB du PC / ordinateur portable pour l'alimentation.

Câble USB Ordinateur de bureau Ordinateur portable

[Remarque]

■ Branchez le câble USB livré du mini port USB / d'alimentation du M11-8MV à l'ordinateur portable / PC.
■ Au démarrage de la caméra, le voyant d'alimentation clignote en rouge.
■ La puissance USB requise pour M11-8MV est USB 5V / 1A.

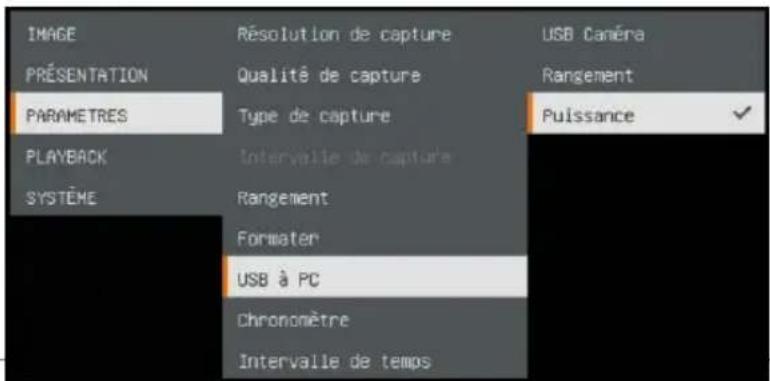

■ Pour les fonctions de stockage, formatage, capture, enregistrement et lecture, veuillez passer en mode Alimentation uniquement (Puissance)

IMAGE RÉSOLUTION DE CAPTURE PRÉSENTATION Qualité DE CAPTURE PARAMETRES Type DE CAPTURE PUISANCE PLAYBACK Intervalle DE CAPTURE SYSTÈME Rangement Formater USB À PC Chrononètre Intervalle DE TEMPS

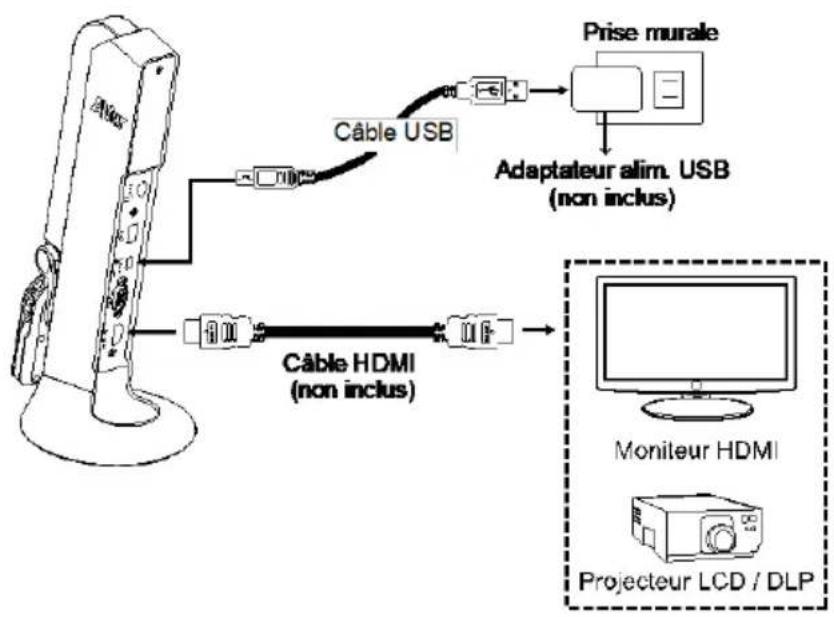

Connexion HDMI

1 Connectez le M11-8MV à l'écran HDMI via le port de sortie HDMI.


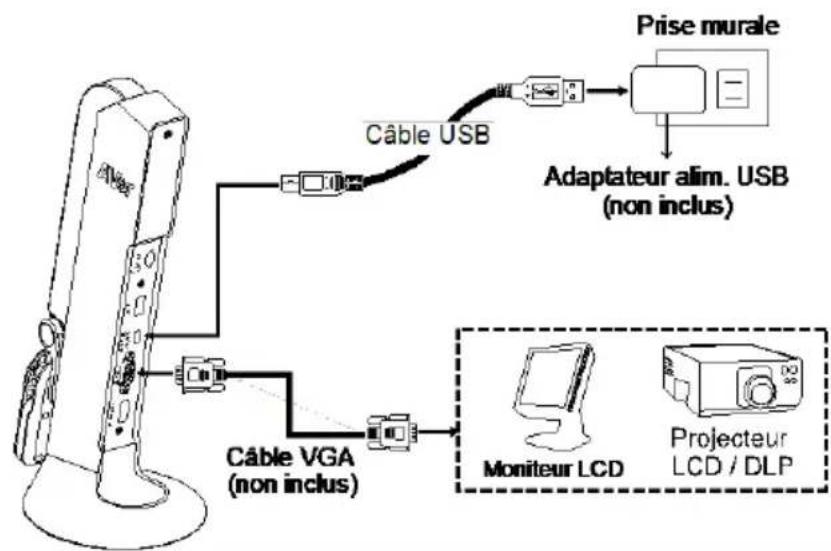

Connexion VGA

1 Connectez le M11-8MV à l'écran VGA via le port de sortie VGA.


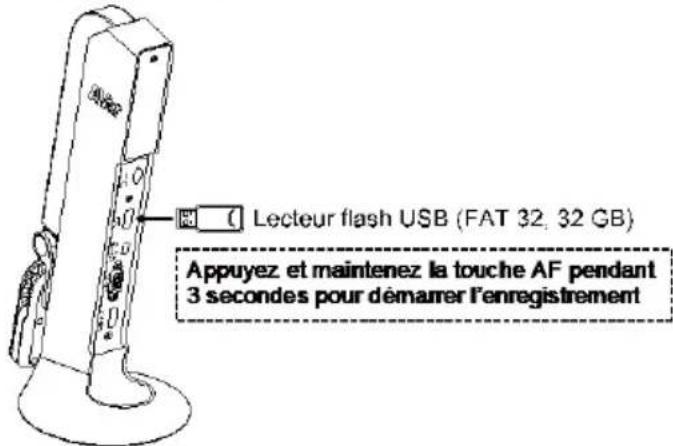

Connexion USB

1 Connectez la clé USB au port USB pour sauvegarder le fichier de capture et d'enregistrement.

Lecteur flash USB (FAT 32, 32 GB) Appuyez et maintenez la touche AF pendant 3 secondes pour démarrer l'enregistrement

[Remarque] La clé USB prise en charge est de 32 G (FAT32) au maximum.

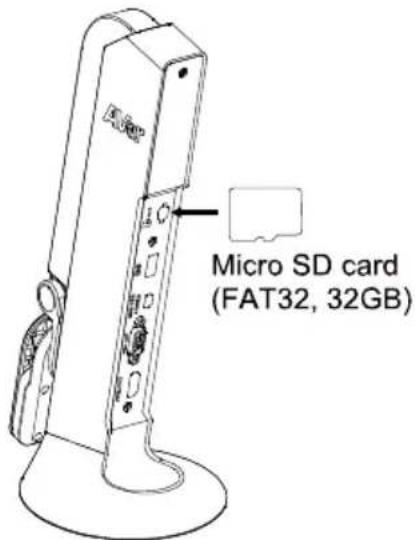

Insérez une carte micro SD.

1 Insérez la carte dans la fente de la carte Micro SD

■ La carte Micro SD peut stocker des fichiers d'images de capture et d'enregistrement.
■ La capacité maximale de la carte micro SD prise en charge est de 32 G (FAT32).

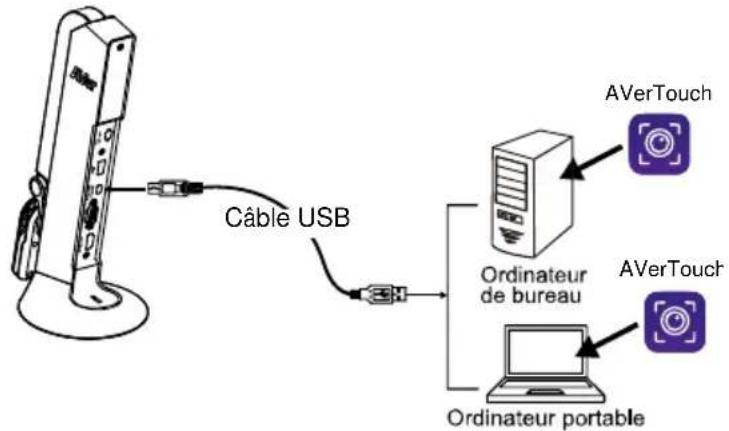

Faire fonctionner la camé ra avec AVerTouch

1

Connectez la caméra au PC / ordinateur portable et installez l'application AVerTouch.

[Remarque]

■ Téléchargez l'application AVerTouch sur :
https://www.aver.com/download-center/

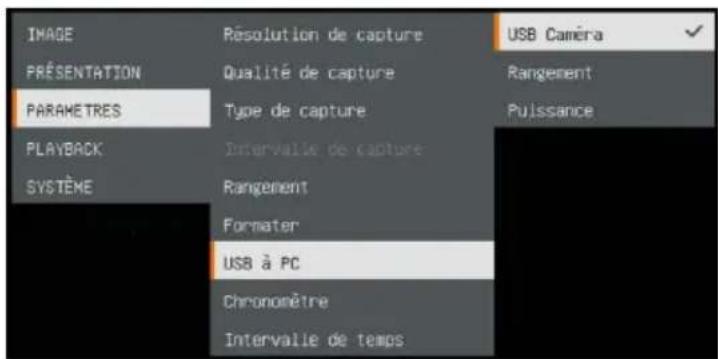

■ Réglez la caméra en mode USB. Accédez au menu OSD > Paramètres > USB à PC > USB Caméra.

IMAGE Résolution de capture PRÉSENTATION Qualité de capture PARAMETRES Type de capture PLAYBACK Intervalle de capture SYSTÈME Rangement Formater USB à PC Chrononètre Intervalle de temps USB Caméra

2

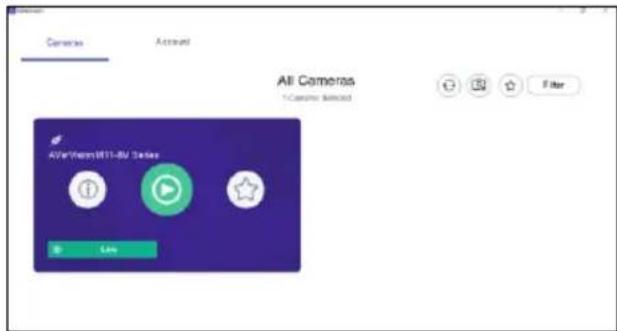

Ouvrez l'application AVerTouch, cliquez sur pour connecter la caméra.

Camera Account All Cameras *Camera selected AfterShock(M11-8V Series) Play Live

Mode pré sentation (temps ré el)

[Remarque] Avant d'utiliser les fonctions d'annotation ou PIP/PBP du mode Présentation, définissez d'abord sur la caméra le mode Alimentation seulement. Allez à Menu OSD > PARAMÈ TRES > USB à PC > Puissance.

Annotation

En mode image unique temps réel (aperçu), l'utilisateur peut utiliser la fonction d'annotation pour superposer une ligne droite ou une ligne de forme libre sur l'image capturée grâce à la souris USB connectée au port USB du M11-8MV.

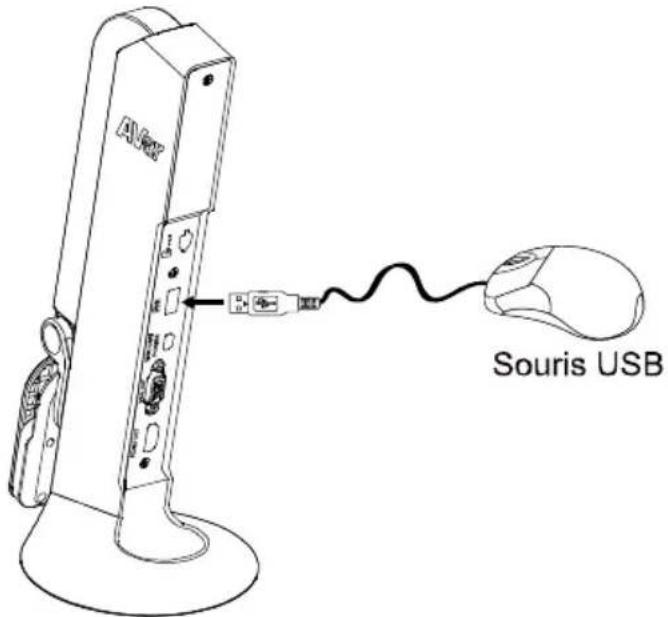

1. Connectez la souris au port USB du M11-8MV.

Souris USB

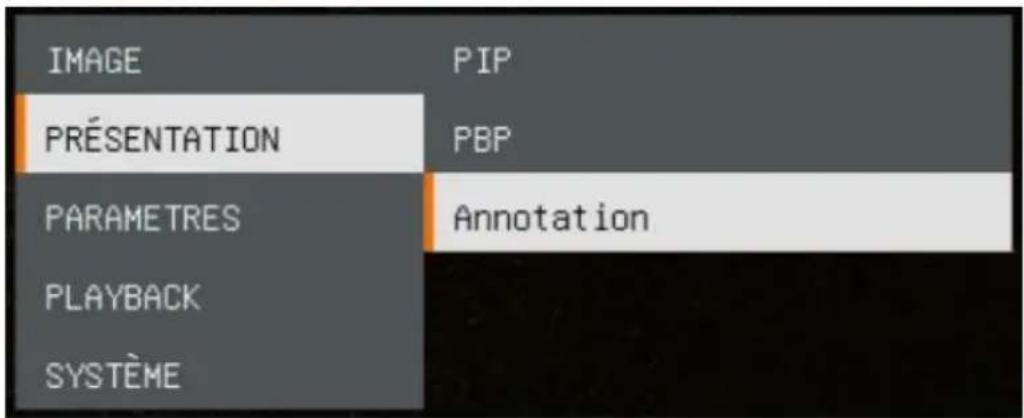

1. Allez à Menu OSD > PRÉSENTATION > Annotation.

IMAGE PRÉSENTATION PARAMETRES PLAYBACK SYSTÈME PIP PBP Annotation

1. Dans l'écran en direct, cliquez avec le bouton droit de la souris pour afficher la barre d'annotation.

Pus0 M5 Cam.60

Description de la barre d'annotation

Bouton		Fonction
	Palette de couleurs	Sélectionnez la couleur de ligne.
	Épaisseur de ligne	Sélectionnez l'épaisseur de ligne.
	Ligne	Sélectionnez la ligne droite, la main levée ou nette à dessiner.
	Capture	Capturez l'image avec l'annotation et enregistrez-la en tant que nouveau fichier.
	Effacer	Sélectionnez pour effacer toute partie de l'annotation avec laquelle elle entre en contact ou supprimer toute l'annotation.
	Supprimer	Suppression de toute annotation à l'écran.
	Retour	Quittez la barre d'annotation.

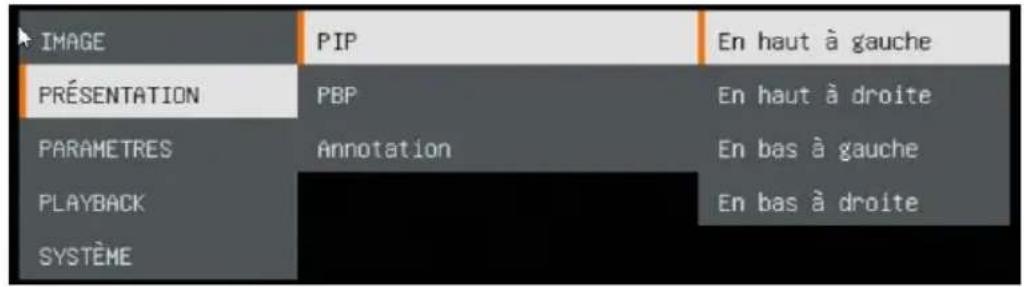

Fonction PIP

Sélectionnez l'emplacement de l'écran de lecture des images miniatures et affichez l'écran de lecture de celles-ci à l'angle de l'écran pour rappeler l'image capturée depuis la carte SD.

1. En mode caméra, appuyez et maintenez la cuche 3 secondes pour faire apparaître le menu OSD.

2. Utilisez Ⓕ, et la touche Ⓞ pour passer à Presentation > PIP. Appuyez sur A5 sur valider la sélection.

3. Sélectionnez le lieu d'affichage de l'écran de lecture des miniatures - Upper Left, Upper Right, Lower Left, ou Lower Right (en haut à gauche, en haut à droite, en bas à gauche, en bas à droite) Appuyez sur ApSur confirmer la sélection.

IMAGE PRÉSENTATION PARAMETRES PLAYBACK SYSTÈME PIP PBP Annotation En haut à gauche En haut à droite En bas à gauche En bas à droite

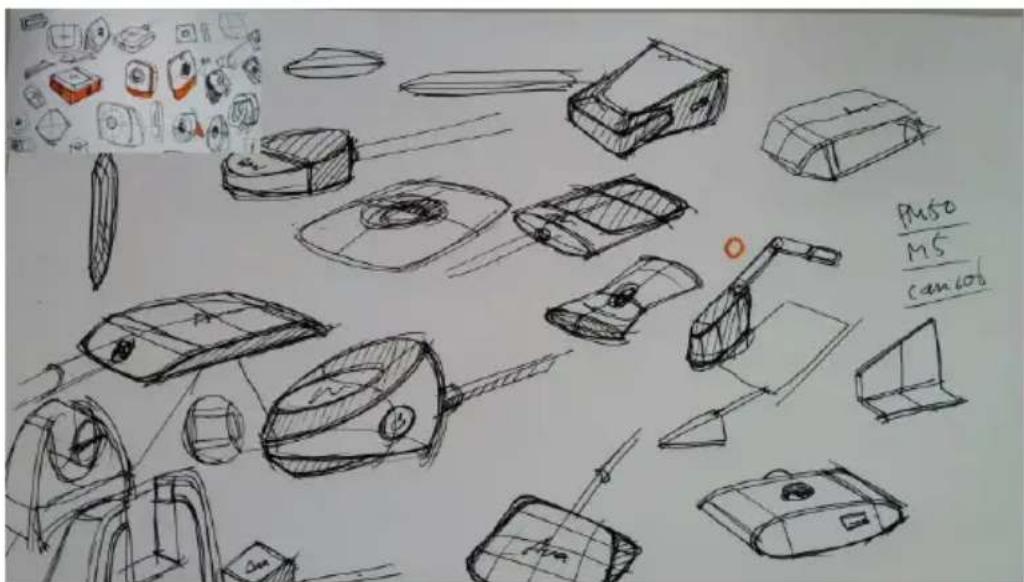

1. L'écran PIP affiche comme indiqué ci-dessous.

Pusc M5 camio6

Français-122

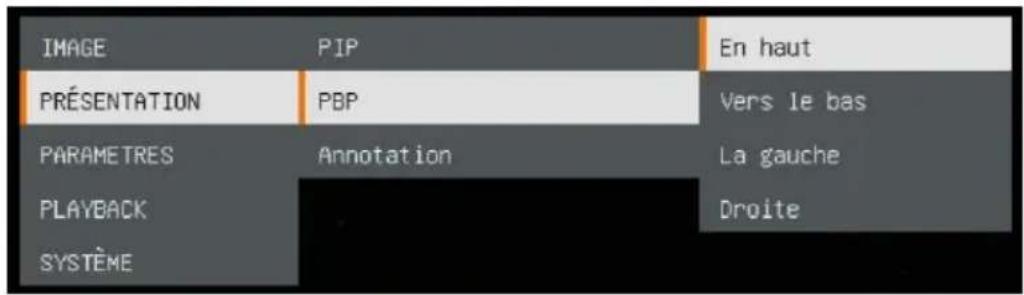

Fonction PBP

Sélectionnez l'emplacement de l'image capturée et affichez l'image capturée à l'écran pour rappeler celle-ci depuis la carte SD.

1. En mode caméra, appuyez et maintenez la teuche 3 secondes pour faire apparaître le menu OSD.
2. Utilisez 🔒, et la touche 🔒 pour passer à Presentation > PBP. Appuyez sur AF Pour valider la sélection.
3. Sélectionnez le lieu d'affichage de l'écran de lecture des miniatures - Upper Left, Upper Right, Lower Left, ou Lower Right (en haut à gauche, en haut à droite, en bas à gauche, en bas à droite) Appuyez sur AÉur confirmer la sélection.

IMAGE PRÉSENTATION PARAMETRES PLAYBACK SYSTÈME PIP PBP Annotation En haut Vers le bas La gauche Droite

1. Utilisez les touches ⚙️ et ⚙️ pour sélectionner l'image capturée de la liste.

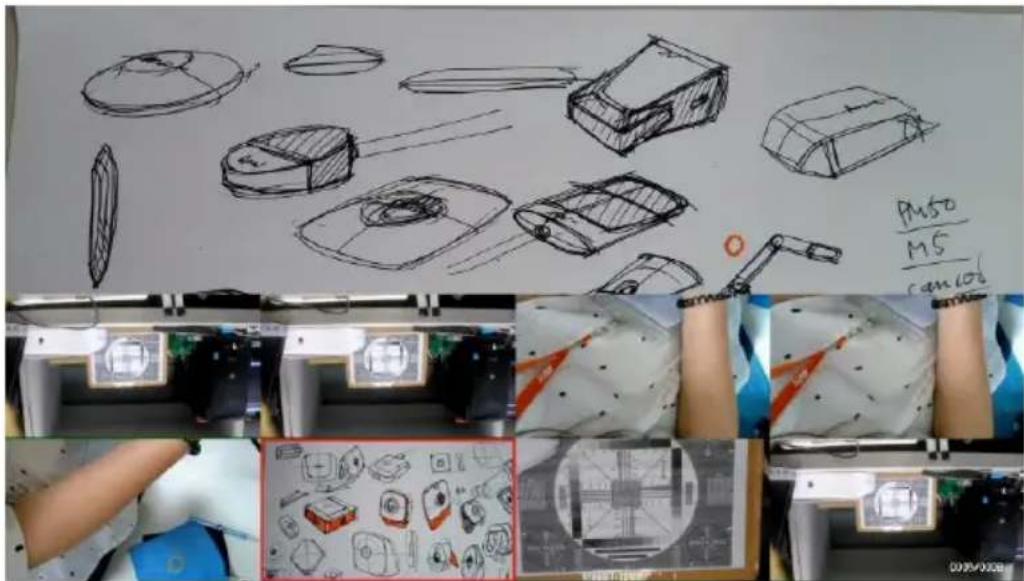

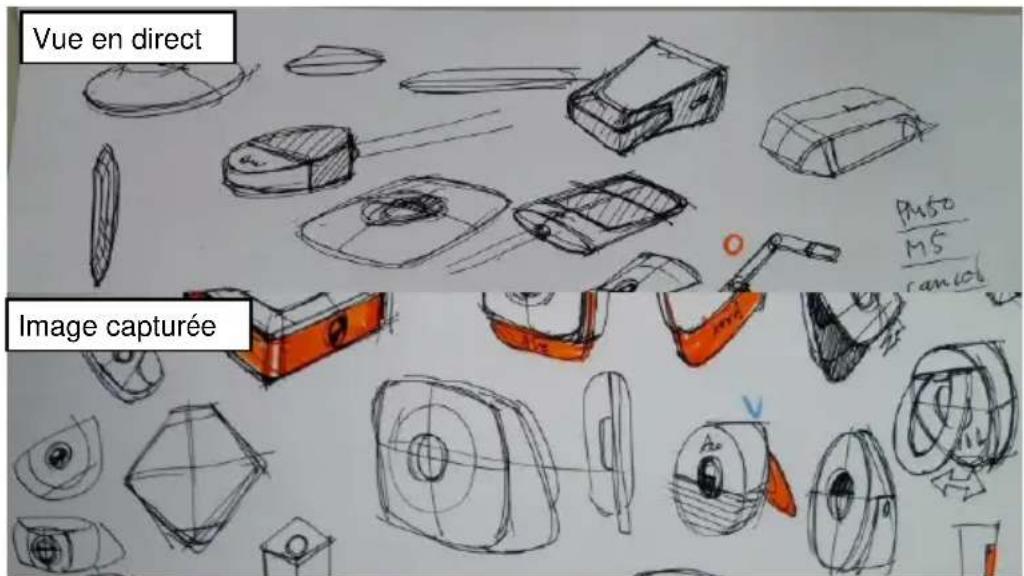

1. L'écran d'affichage PBP comme indiqué ci-dessous (PBP est en position basse). En utilisant les touches et, il est possible de déplacer l'image capturée vers le haut ou le bas pour la visualiser.

Vue en direct Image capturée Pus0 MS cam106

Mode de lecture

Affichez les images de capture et les fichiers d'enregistrement.

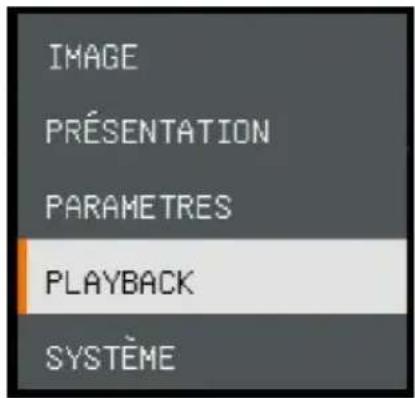

Passez en mode de lecture

1. En mode caméra, appuyez et maintenez la touche 3 secondes pour faire apparaître le menu OSD.

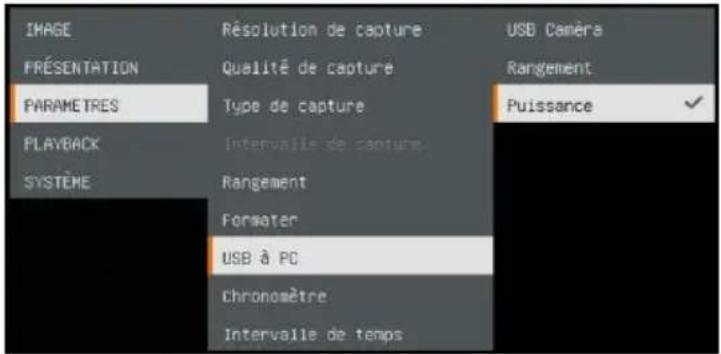

2. Utilisez ⚙️ et déplacez la touche ⚙️ vers Paramètres > USB à PC > Puissance.

IMAGE Résolution de capture PRÉSENTATION Qualité de capture PARAMETRES Type de capture PUSSANCE PLAYBACK Intervalle de capture SYSTÈME Rangement Formater USB à PC Chronomètre Intervalle de temps USB Caméra Rangement

1. Utilisez, et la touche

pour passer à la sélection de lecture (Playback).

1. Ensuite, appuyez sur confirmez la sélection et passez en mode de lecture.

2. En mode lecture, utilisez les touches

sélectionner l'image ou la vidéo à afficher manuellement. Pour regarder une vidéo, appuyez sur la touche A Sur lancer la lecture.

Pour interrompre la lecture, appuyez de nouveau sur la touche .AF

Appuyez sur pour arrêter la lecture.

IMAGE PRÉSENTATION PARAMETRES PLAYBACK SYSTÈME

Touches de menu OSD

Touche	Fonction
	Retour à la dernière page du niveau de menu
	Haut (sélection d'élément)
	Bas (sélection d'élément)
	Entrer sélection

Touches du menu lecture

Touche	Fonction
	■ Sélection image / vidéo■ Lecture rapide en avant pendant■ Rembobinage rapide pendant la vidéo
	Zoom avant sur image
	Zoom arrière sur image
	■ Lecture vidéo■ Appuyez et maintenez pour faire une pause pendant la lecture de la vidéo
	Arrêtez la lecture de la vidéo

Diaporama

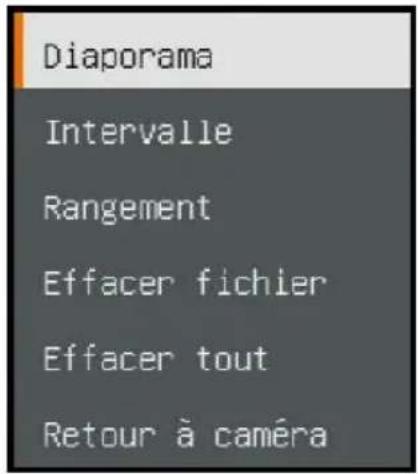

Pour lire automatiquement toutes les images de capture et les vidéos enregistrées; mais les vidéos affichent uniquement des fichiers et ne lisent pas le contenu vidéo.

Diaporama Intervalle Rangement Effacer fichier Effacer tout Retour à caméra

Intervalle

Réglez l'intervalle de temps avant l'affichage de l'image suivante. La durée peut être réglée jusqu'à 120 secondes.

Disporasa + Intervalle 1 sec Rangement - Effacer fichier Effacer tout Retour à caméra

Rangement

Sélectionnez la source des images et des vidéos.

Disporans Intervalle Rangement Effacer-fichlar Effacer-tout Retour à caméra Interne Carte 50 Cite USB

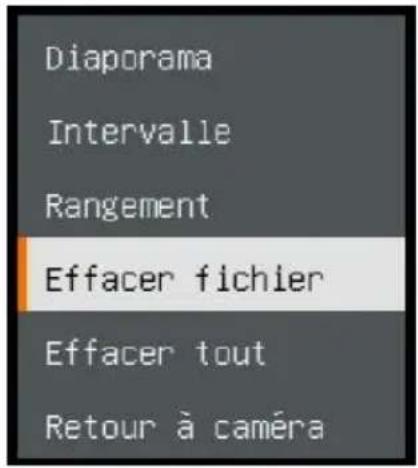

Effacer fichier

Supprimez définitivement l'image ou la vidéo sélectionnée. Un message d'avertissement apparaî tra. Sélectionnez Yes pour continuer et No pour annuler la suppression.

Delete This File Étes-vous sûr de vouloir continuer ? Delete this file ? Oui NON

Diaporama Intervalle Rangement Effacer fichier Effacer tout Retour à caméra

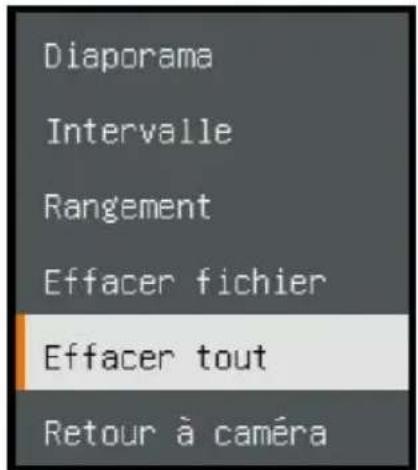

Effacer tout

Supprimez définitivement toutes les données de la source de mémoire sélectionnée. Un message d'avertissement apparaî tra. Sélectionnez Yes pour continuer et No pour annuler la suppression.

Suporimer tous les fichiers. Étes-vous sûr de vouloir continuer? Suporimer tous les fichiers du périphérique de stockage actuel? Dui NON

Diaporama Intervalle Rangement Effacer fichier Effacer tout Retour à caméra

Annotation

En mode de lecture d'image unique, l'utilisateur peut utiliser la fonction d'annotation pour superposer une ligne droite ou une ligne de forme libre sur l'image capturée grâce à la souris USB connectée au port USB du M11-8MV. [Remarque] La fonction d'annotation ne prend pas en charge le fichier vidéo

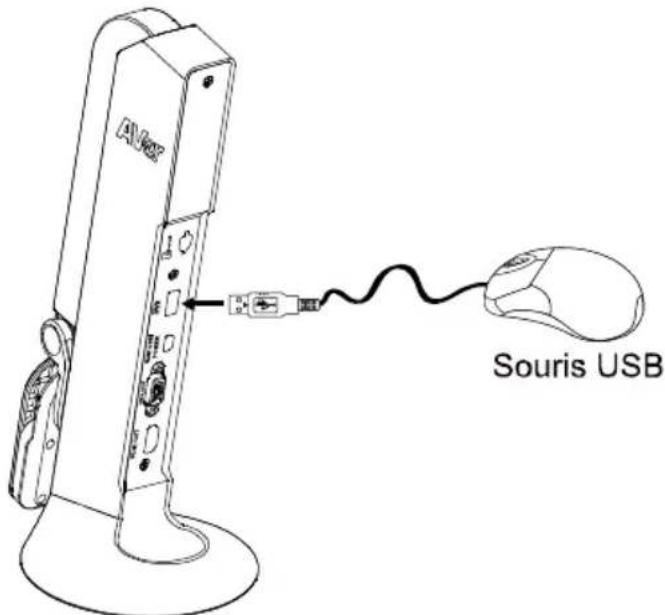

1. Connectez la souris au port USB du M11-8MV.

Souris USB

1. Appuyez sur pour appeler le menu OSD.
2. Sélectionnez «Playback».

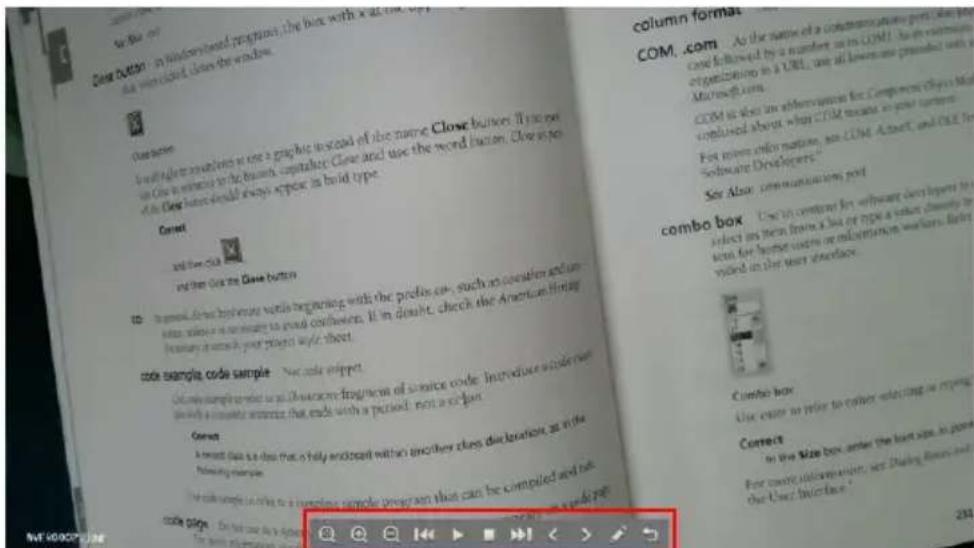

3. Sélectionnez l'image et la barre d'outils de lecture s'affiche. Ou cliquez avec le bouton droit de la souris pour appeler la barre d'outils de lecture.

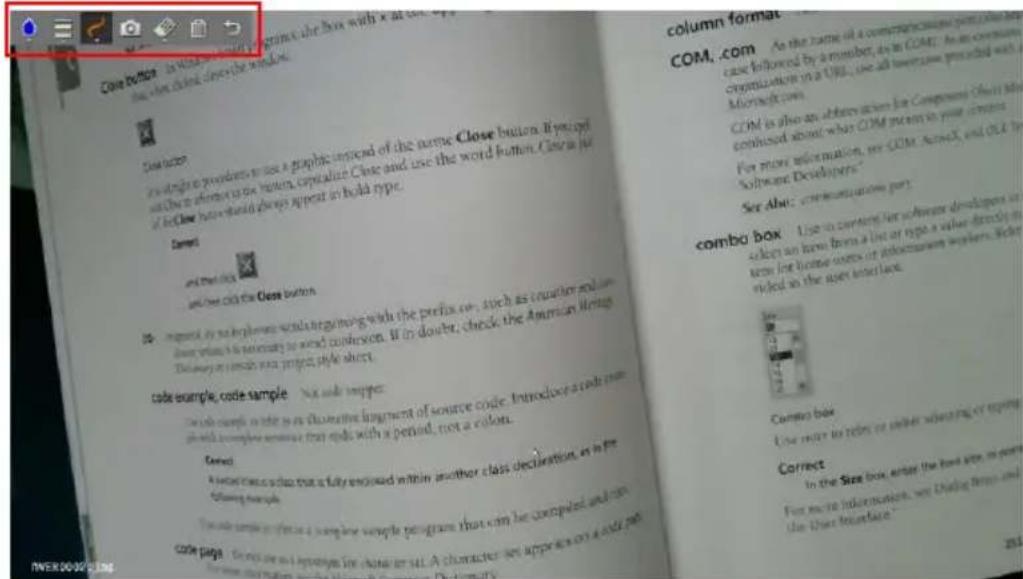

Description de la barre d'outils de lecture

Bouton	Fonction
	Déplacez l'image vers la gauche, la droite, le haut et le bas.Sélectionnez pour développer les boutons de direction.
	Zoom avant sur image
	Zoom arrière sur image
	Rembobinage rapide
	Démarrez la lecture de la vidéo
	Arrêtez la lecture de la vidéo
	Avance rapide
	Aller à la prochaine ou dernière image ou fichier
	Passez à la fonction d'annotation.
	Retour à la liste d'images ou de fichiers

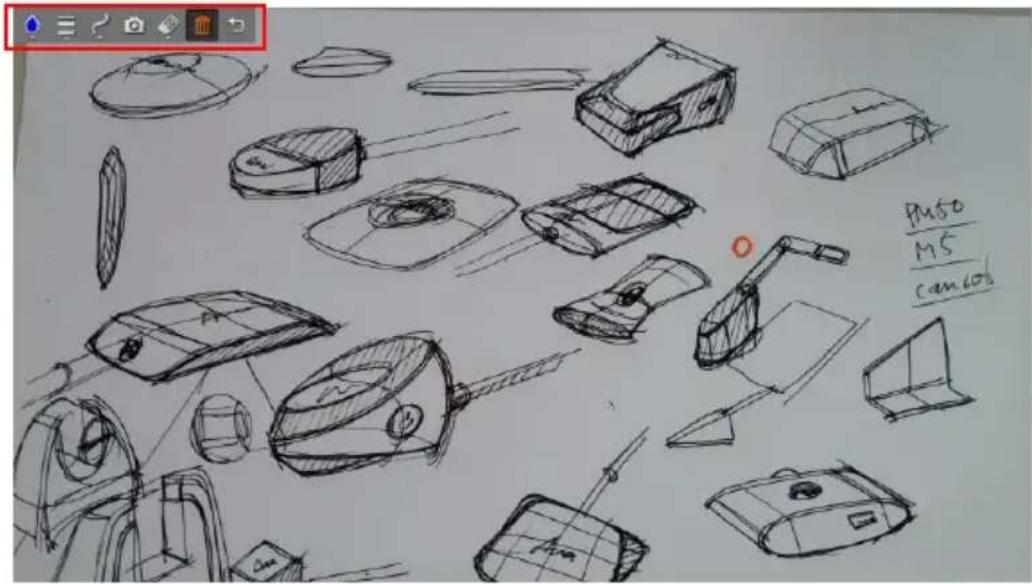

1. Pour passer en mode d'annotation, sélectionnez dans la barre d'outils de lecture.

Bouton		Function
	Palette de couleurs	Sélectionnez la couleur de ligne.
	Épaisseur de ligne	Sélectionnez l'épaisseur de ligne.
	Ligne	Sélectionnez la ligne droite, la main levée ou nette à dessiner.
	Capture	Capturez l'image avec l'annotation et enregistrez-la en tant que nouveau fichier.
	Effacer	Sélectionnez pour effacer toute partie de l'annotation avec laquelle elle entre en contact ou supprimer toute l'annotation.
	Supprimer	Suppression de toute annotation à l'écran.
	Retour	Retour à la barre d'outils de lecture.

Français-131

Utilisation de la camé ra

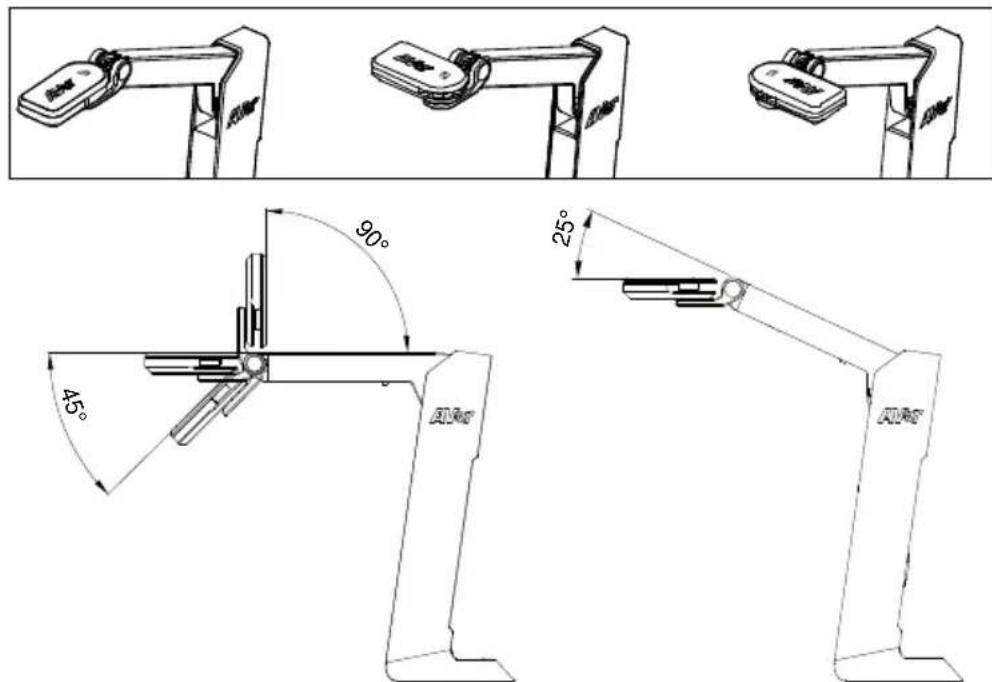

Angle de bloc de caméra

Déplacez le bloc de caméra comme illustré.

[ATTENTION] Pour éviter d'endommager le bloc de caméra, maintenez le bord du bloc pour faire pivoter celui-ci.

Angle de corps de caméra

[ATTENTION] Pour éviter d'endommager la caméra, NE PAS ouvrir l'angle du bras au-dessus 107°.

107° AET

Français-132

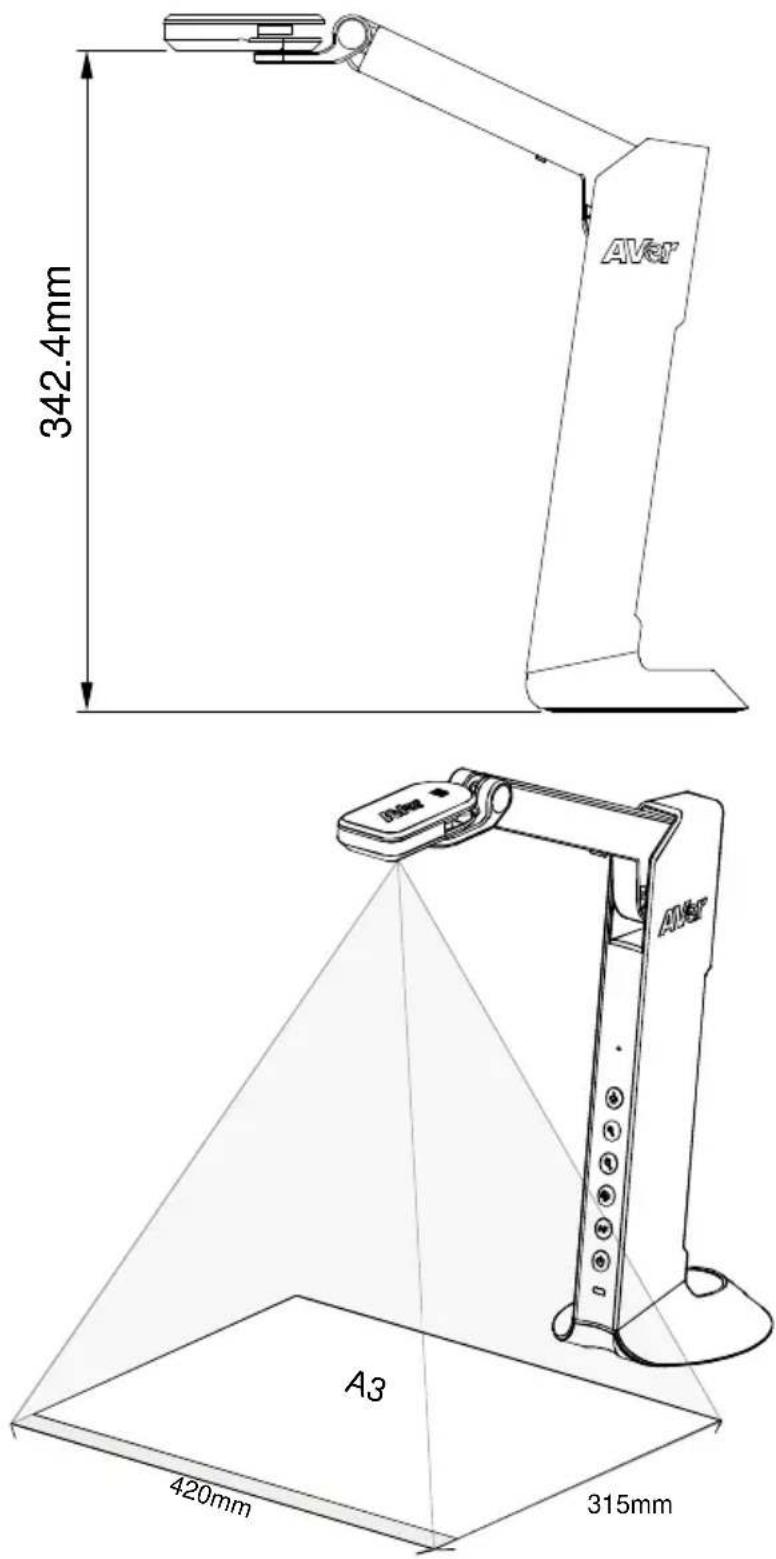

Champ de vision

Lorsque la caméra est en position haute de 342,4 mm, la zone de prise de vue sera de format A3.

Français-133

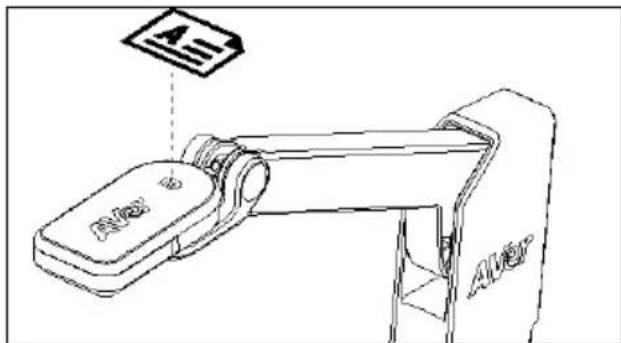

Position de l'objet

L'icône sur le dessus du bloc de caméra sert à placer des objets dans une direction positive.

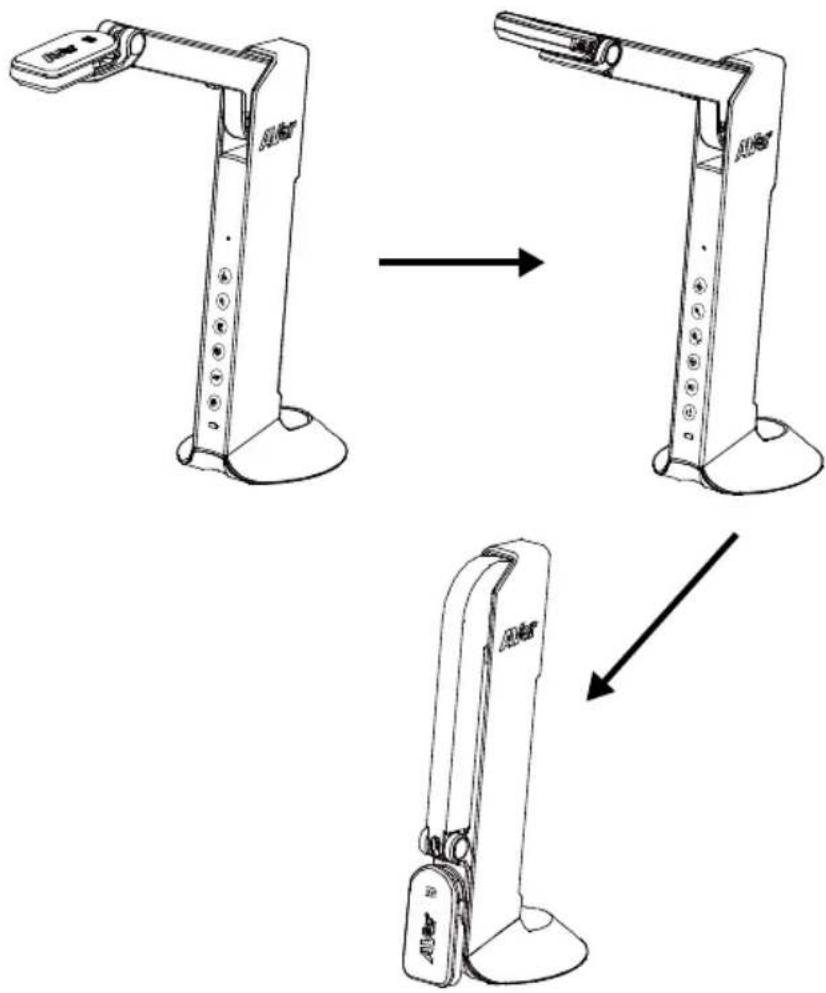

Rangement de la caméra

Capteur	1/3.06 po Capteur CMOS
Nombre de pixels	8 MP
Cadence d'images	Max. 60 fps (affichage)
Mode image	Normal / mouvement / haute qualité
Effet	Couleur / N&B / négatif
Focalisation	Auto / manuel
Zone de prise de vue	A3, 420 mm (H) * 315 mm (V)
Niveau de zoom	Zoom numérique 20 X
Source d'alimentation	Mini-USB in, 5 V / 1A
Consommation	4,5 W (lampe allumée)4 W (lampe éteinte)
Alimentation par bus USB	Oui, via mini port USB
Type de lampe	Éclairage LED
USB	USB2.0 Type-A x1 (< 5V/0.1A, USB flash drive FAT32, 32GB)USB type mini-B x 1 (alimentation)
Sortie USB	3168 x 2376, 1920 x 1080, 1280 x 720, 1024 x 768, 800 x 600, 640 x 480
Sortie HDMI	1920 x 1080, 1280 x 720, 720 x 480
Sortie VGA	1920 x 1080, 1280 x 720, 720 x 480
Capture d'image	120 images (2 mégapixels)
Micro intégré	Oui
Emplacement pour carte micro SD	FAT 32, 32 GB
En fonctionnement.	360,4 mm (H) x 116,7 mm (L) x 303,4 mm (P)
Plié	296,1 mm (H) x 116,7 mm (L) x 143,1 mm (P)
Poids net	1.83 lbs(0.83 Kg)
Poids brut	2.87 lbs(1.301 Kg)
Support logiciel	AVerTouch

AVERTISSEMENT

■ Ne laissez pas tomber l'appareil ni ne lui faites subir de heurts.
■ Pour éviter d'endommager l'appareil, utilisez la tension d'alimentation correcte.
■ Ne placez pas l'appareil de manière à ce que l'on puisse marcher sur le cordon d'alimentation, car cela pourrait provoquer son effilochage ou endommager la prise.

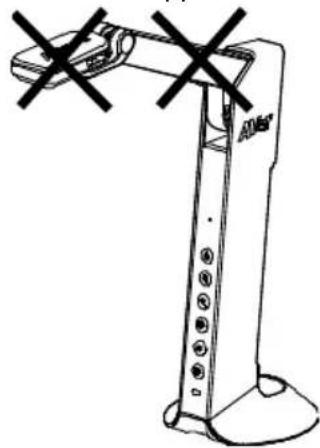

■ Ne tirez pas sur le bras mécanique et sur l'appareil dans des directions opposées.

■ Pour réduire les risques d'incendie ou de décharges électriques, n'exposez pas cet appareil à la pluie ni à l'humidité. Toute modification non autorisée du produit annulera la garantie.

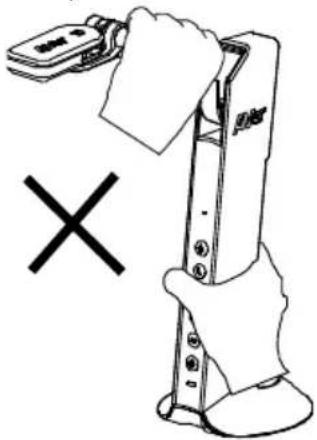

■ Pour déplacer l'appareil, tenez-le par le dessous avec les deux mains. Ne déplacez pas l'appareil en le tenant par l'objectif ou par le bras souple.

© 2024 AVer Information Inc. Tous droits réservés.

REMARQUES

LES CARACTÉ RISTIQUES SONT SUSCEPTIBLES DE MODIFICATIONS SANS AVIS PRÉ ALABLE. LES INFORMATIONS CONTENUES DANS LE PRÉ SENT DOCUMENT DOIVENT É TRE CONSIDÉ RÉ ES COMME N'AYANT QU'UNE VALEUR DE RÉ FÉ RENCE.

« AVer » est une marque commerciale propriété d'AVer Information Inc. Les autres marques commerciales mentionnées dans ce document à seule fin descriptive appartiennent à leurs sociétés respectives.

ATTENTION

Risque d'explosion si la batterie est remplacée par une autre de type incorrect. La mise au rebut des batteries usagées doit se faire selon les instructions.

Aide Supplémentaire

Pour la FAQ, l'assistance technique et le téléchargement du logiciel et du mode d'emploi, rendez-vous sur le site :

Siège européen:

https://fr.avereurope.com/technical-support

Coordonnées de contact

AVer Information Europe B.V.
