Tipo de producto	Cámara de documentos
Marca	AVer
Modelo	AVerVision M11-8MV
Sensor	CMOS 1/3,06" 8 megapíxeles
Resolución de captura máxima	3168 x 2376 píxeles
Frecuencia de fotogramas	Hasta 60 imágenes por segundo
Enfoque	Automático y manual
Área de captura	A3 (420 mm x 315 mm)
Zoom	Digital 20x
Iluminación	Lámpara LED integrada
Micrófono	Integrado
Alimentación	USB 5V/1A (a través de mini puerto USB)
Consumo eléctrico	4,5 W (lámpara encendida) / 4 W (lámpara apagada)
Puertos	1 x USB 2.0 Tipo-A, 1 x mini USB (alimentación), 1 x salida HDMI, 1 x salida VGA
Almacenamiento externo	Tarjeta micro SD (FAT32, 32 GB máx.) o llave USB (FAT32, 32 GB máx.)
Resoluciones de salida HDMI/VGA	1920x1080, 1280x720, 720x480
Dimensiones (en funcionamiento)	360,4 x 116,7 x 303,4 mm
Dimensiones (plegado)	296,1 x 116,7 x 143,1 mm
Peso neto	0,83 kg
Software incluido	AVerTouch (descargable)
Funciones especiales	Anotación, PIP, PBP, captura de imagen, grabación de video, presentación de diapositivas
Contenido del paquete	Unidad M11-8MV, cable USB, tarjeta de código QR, tarjeta de garantía
Mantenimiento	Limpiar suavemente con un paño suave y seco. Evitar la humedad y los productos abrasivos.
Seguridad	Usar la alimentación especificada. No exponer a la lluvia. No tirar del brazo mecánico.

Preguntas frecuentes - AVerVision M11-8MV AVer

¿Cómo conectar la cámara AVerVision M11-8MV a un proyector?

Utilice el cable HDMI (no incluido) o el cable VGA (no incluido) para conectar la cámara al proyector. Para la alimentación, conecte el cable USB suministrado a un adaptador de corriente USB 5V/1A (no incluido) o a un ordenador.

¿Cómo capturar una imagen con la cámara?

Presione la tecla de captura de imagen (tecla compuesta). Asegúrese de estar en modo Solo alimentación (Power) en el menú OSD > Configuración > USB a PC. La imagen se guarda en la tarjeta SD o en la llave USB.

¿Cómo grabar un video?

Mantenga presionada la tecla AF durante 3 segundos para iniciar la grabación. Vuelva a presionar 3 segundos para detener. El archivo de video se almacena en el soporte de memoria insertado.

¿Cómo usar la función de anotación?

Conecte un ratón USB al puerto USB de la cámara. En el menú OSD, vaya a Presentación > Anotación. En modo en vivo, haga clic derecho para mostrar la barra de herramientas y elija color, grosor y tipo de línea.

¿Cómo ajustar el enfoque?

En modo normal, presione la tecla AF para el enfoque automático. Para un enfoque manual, use las teclas de zoom (adelante/atrás) después de desactivar el enfoque automático en el menú OSD.

¿Cuál es la resolución máxima de la cámara?

La resolución de captura máxima es de 3168 x 2376 píxeles (8 MP). Las salidas HDMI y VGA soportan hasta 1920 x 1080 (Full HD).

¿Cómo activar el modo PIP (imagen en imagen)?

En el menú OSD, vaya a Presentación > PIP. Elija la ubicación de la imagen miniatura (Upper Left, Upper Right, Lower Left, Lower Right). La pantalla mostrará una pequeña ventana con la imagen capturada.

¿Cómo reproducir los archivos grabados?

Cambie al modo Reproducción a través del menú OSD > Reproducción. Use las teclas de navegación para seleccionar una imagen o un video. Presione la tecla AF para iniciar la reproducción de video, o la tecla de zoom para ampliar la imagen.

¿Qué tarjeta de memoria usar?

La cámara acepta tarjetas micro SD formateadas en FAT32 con una capacidad máxima de 32 GB. Igualmente para las llaves USB conectadas al puerto USB.

¿Cómo instalar el software AVerTouch?

Descargue la aplicación AVerTouch desde el sitio de AVer (https://www.aver.com/download-center/). Conecte la cámara al ordenador mediante USB, luego configure el modo USB en el menú OSD > Configuración > USB a PC > Cámara USB. Inicie la aplicación y conecte la cámara.

MANUAL DE USUARIO AVerVision M11-8MV AVer

MARQUES COMMERCIALES

Contenido Del Paquete

Este producto incluye los elementos siguientes. Si falta algún elemento, póngase en contacto con el distribuidor al que adquirió el producto.

Unidad M11-8MV

Cable USB

Tarjeta con código QR

Tarjeta de garantí a*

* Solo para Europa, Japan, Taiwan

Accesorios Opcionales

Bolsa de transporte

Lámina antirreflectante

Botones de funció n

Panel de control

Botón	Función
	■ Encender/Apagar la luz■ Mantenga pulsado este botón durante tres segundos para acceder al menú OSD.
	Acercar
	Alejar
	■ Girar 0/180°■ Mantenga pulsado este botón durante tres segundos para congelar la pantalla. Para descongelarla, mantenga pulsado de nuevo el botón durante tres segundos.
	■ Enfoque automático■ Mantenga pulsado este botón durante tres segundos para iniciar la grabaciónPara detenerla, mantenga pulsado de nuevoAFurante tres segundos.
	Apagar/Encender la unidad

Modo OSD

Botón	Función
	■ Vuelva a la última página del nivel de menú■ Salga del menú OSD
	Arriba (opción de selección)
	Abajo (opción de selección)
	Confirmar selección

Combinaciones de botones

Combine los siguientes botones:

Botón	Función
	Restablezca los ajustes predeterminados de fábrica.
	Capture una imagen.

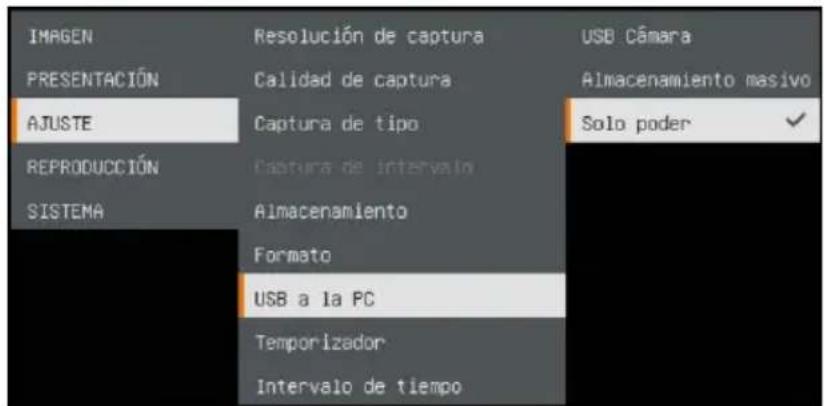

[Nota] Para grabar y capturar, cambie al modo «Solo ppoder».

Indicador LED

Alimentación

Verde fijo: encendidoRojo fijo: en esperaRojo intermitente: la cámara se está iniciando

Conexió n de dispositivos

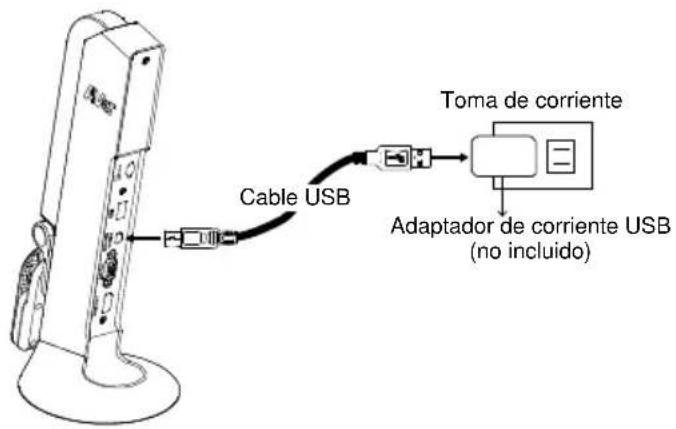

Conexión a la toma de corriente

1 Conecte la alimentación y encienda el M11-8MV.

[Nota]

■ El cable USB incluido en el paquete permite conectar el puerto mini-USB / de alimentación del M11-8MV a la toma de corriente mediante un adaptador de corriente USB (no incluido).
■ El usuario debe comprar un adaptador de corriente USB de 5 V y 1 A (no incluido) para conectar el cable USB a una toma de corriente.
■ Cuando se ponga en marcha la cámara, el indicador de alimentación parpadeará en rojo.

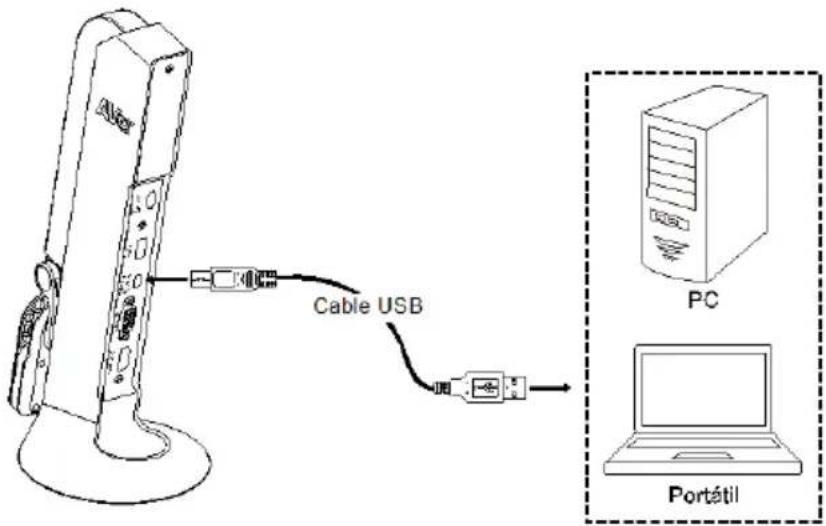

Conexión a un PC/portátil

1 Conecte la unidad al puerto USB de un PC/portátil para fines de alimentación.

[Nota]

■ El cable USB incluido en el paquete permite conectar el puerto mini-USB / de alimentación del M11-8MV a un PC/portátil.
■ Cuando se ponga en marcha la cámara, el indicador de alimentación parpadeará en rojo.
■ Requisitos de la alimentación USB del M11-8MV: 5 V y 1 A.
■ Para las funciones de almacenamiento, formateo, captura, grabación y reproducción, consulte el modo «Solo poder».

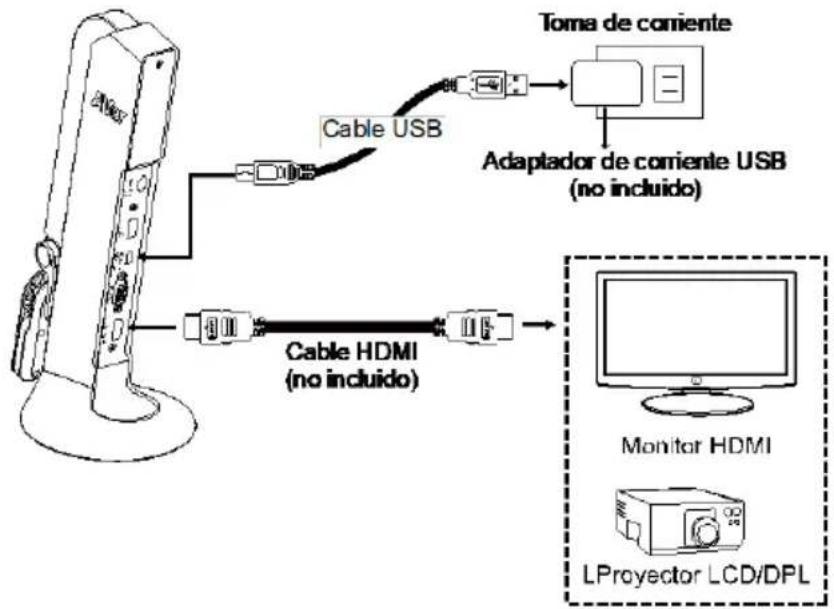

Conexión HDMI

1 Conecte la unidad M11-8MV a una pantalla HDMI con el puerto de salida HDMI.


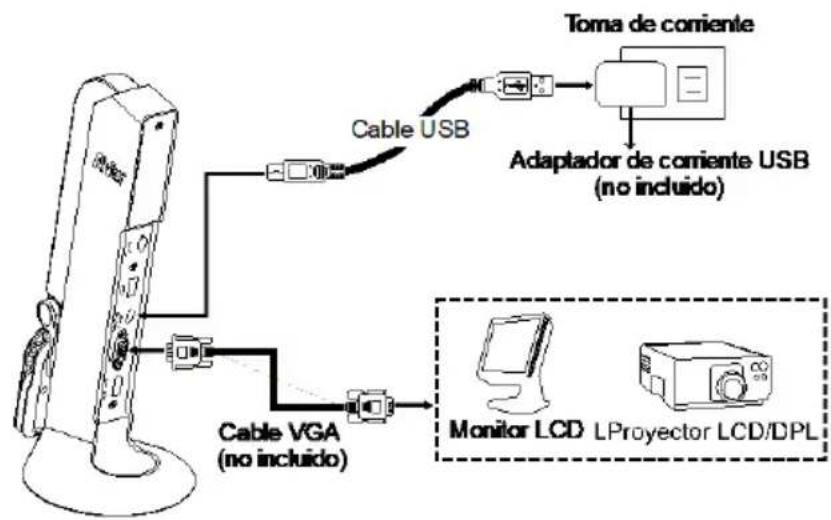

Conexión VGA

1 Conecte la unidad M11-8MV a una pantalla VGA con el puerto de salida VGA.


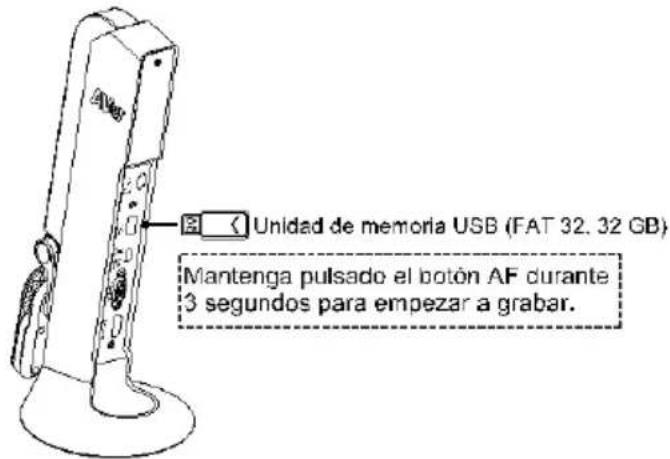

Conexión USB

1 Conecte la unidad de memoria USB al puerto USB para guardar los archivos de captura y grabación.

[Nota] Compatible con una unidad de memoria USB de hasta 32 GB (FAT32).

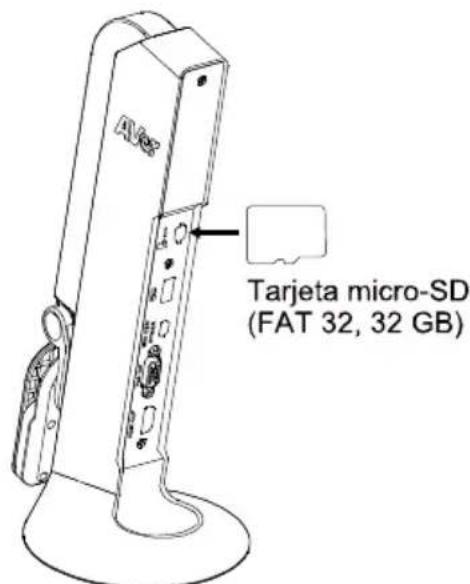

Inserción de una tarjeta SD

1 Inserte la tarjeta en la ranura para tarjetas micro-SD.

[Nota]

■ Las tarjetas micro-SD permiten almacenar archivos de grabación y de imagen.
■ La capacidad máxima permitida es de 32 GB (FAT 32).

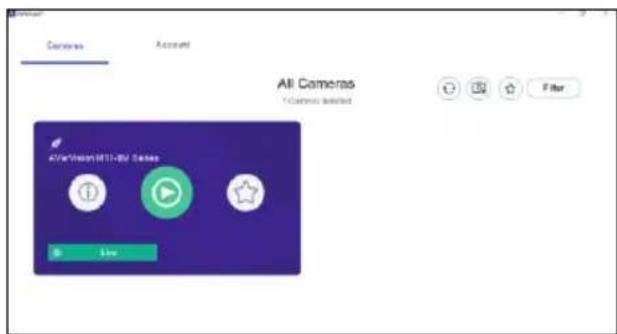

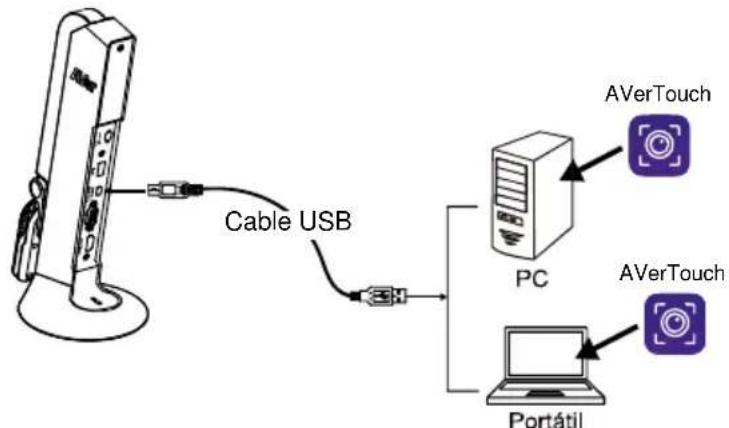

Uso de la cá mara con AVerTouch

1

Conecte la cámara a un Pc/portátil e instale la aplicación AVerTouch.

[Nota]

■ Descargue la aplicación AVerTouch en:
https://www.avereurope.com/download-center/

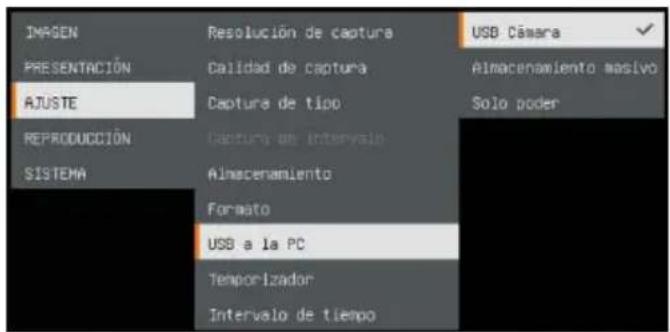

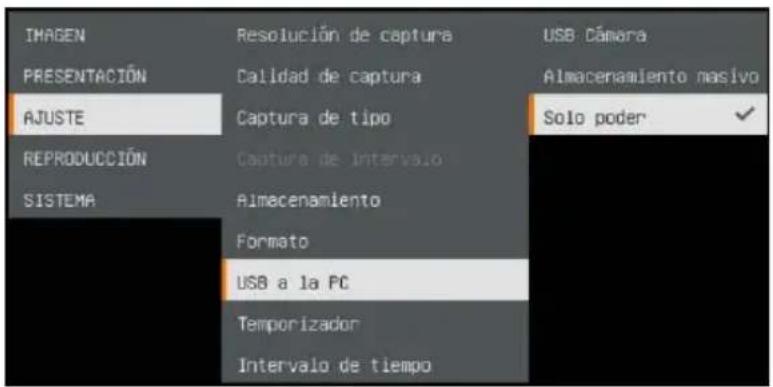

■ Establezca la cámara en el modo USB. Vaya a OSD Menu > Settings > USB to PC > USB Camera (Menú OSD >
Configuración > USB a PC > Cámara USB).

2

Abra la aplicación AVerTouch y haga clic en para conectar la cámara.

Modo de presentació n (en vivo)

[Nota] Antes de utilizar la caracterí stica de anotación o la función PIP/PBP del modo de presentación, establezca la cámara en el modo Solo fuente de alimentación. Vaya al menú OSD > Ajuste > USB a la PC > Solo poder.

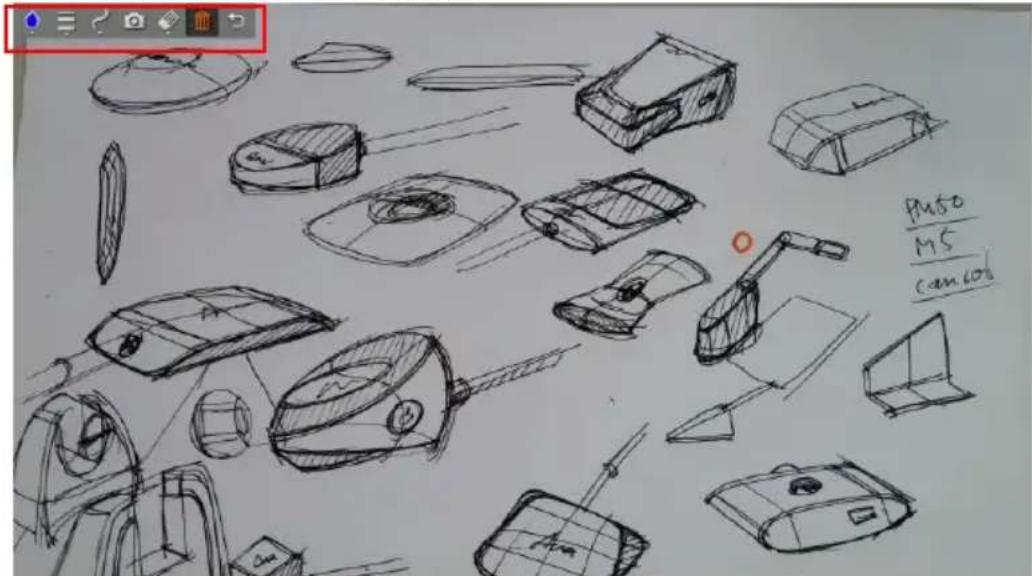

Anotación

En el modo (vista previa) de una sola imagen en vivo, el usuario puede utilizar la función de anotación para superponer una lí nea recta o a mano alzada en la imagen capturada con el ratón USB conectado al puerto USB de la M11-8MV.

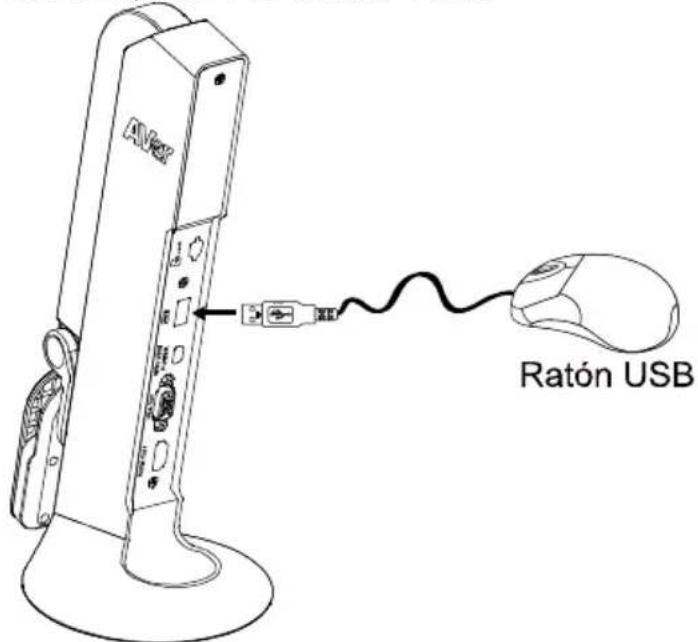

1. Conecte el ratón al puerto USB de la M11-8MV.

1. Vaya al menú OSD > PRESENTACIÓ N > Anotación.

1. En la pantalla en vivo, haga clic con el botón derecho del ratón para visualizar la barra de anotaciones.

Descripción de la barra de anotaciones

Botón		Función
	Paleta de colores	Seleccione el color de la lí nea.
	Grosor de lí nea	Seleccione el grosor de la lí nea.
	Lí nea	Seleccione una línea recta, una línea a mano alzada o una figura para dibujar.
	Capturar	Capture la imagen con la anotación y guárdela como un archivo distinto.
	Borrador	Borre la anotación parcial o í ntegramente.
	Eliminar	Elimine toda la anotación de la pantalla.
	Volver	Salga de la barra de anotaciones.

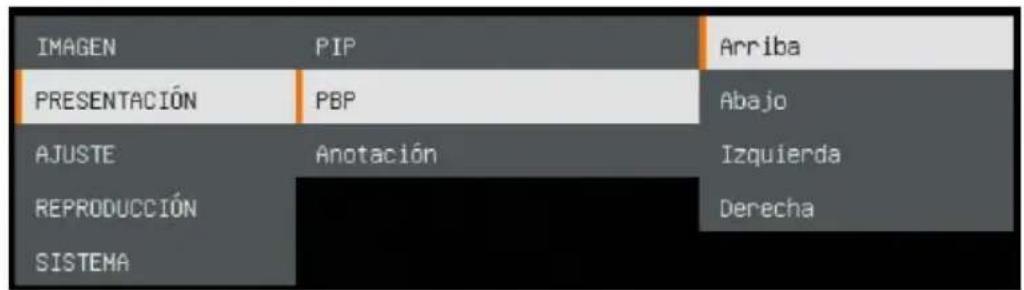

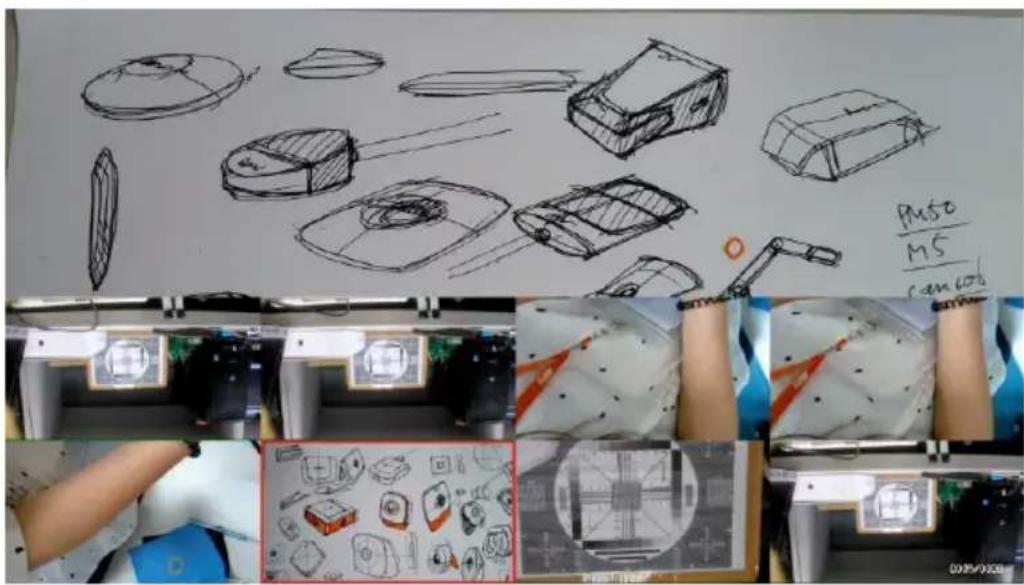

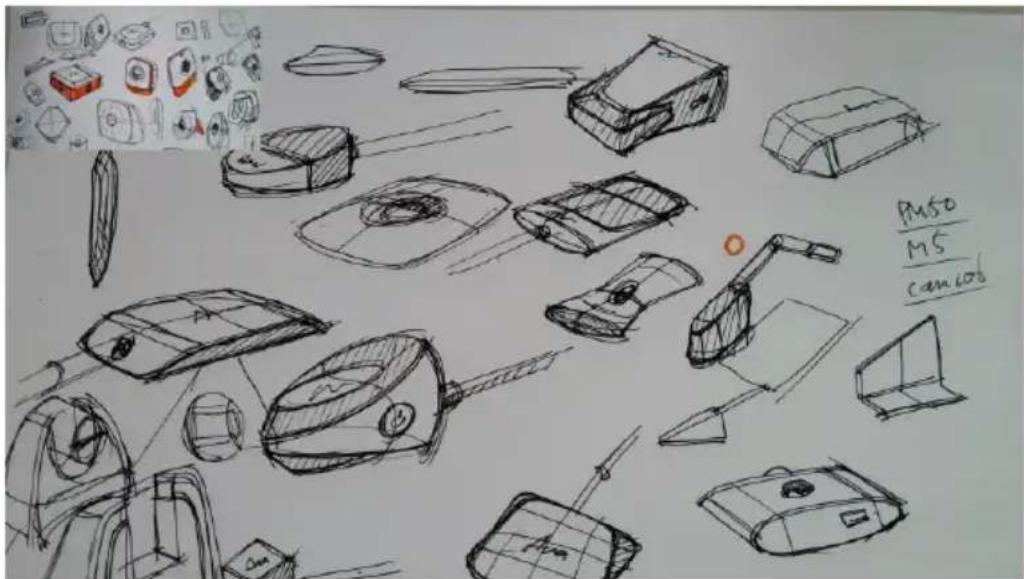

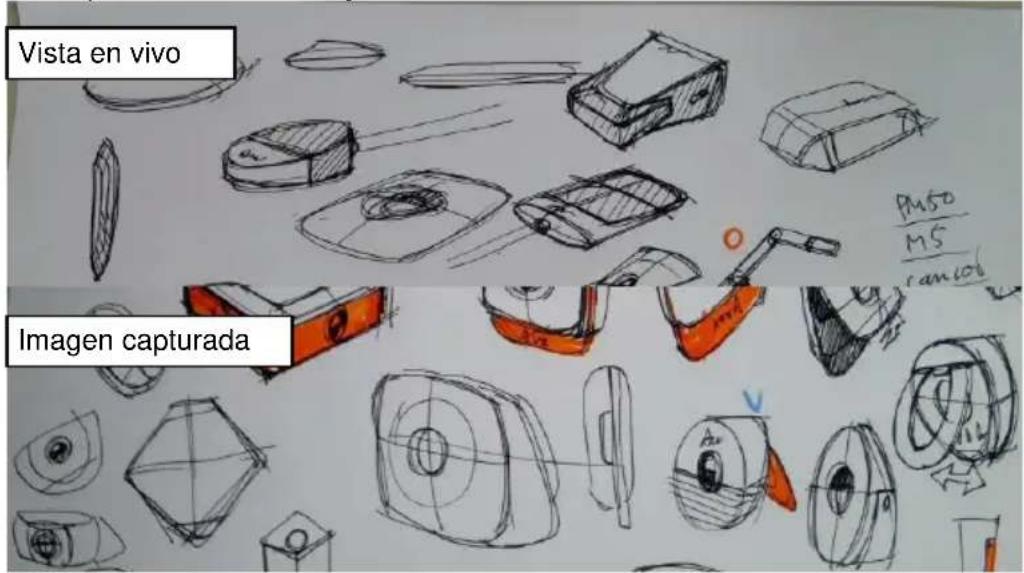

Función PIP

Seleccione la ubicación de la pantalla de reproducción de miniaturas y muestre la pantalla de reproducción de miniaturas en la esquina de la pantalla para recuperar la imagen capturada de la tarjeta SD.

1. En el modo de cámara, mantenga pulsado el botón durante tres segundos para abrir el menú OSD.
2. Utilice los botones ⚠ y ⚡ para ir a Presentación > PIP. Pulse AF para confirmar la selección.
3. Seleccione la ubicación donde se visualizará la pantalla de reproducción de miniaturas: Arribe a la izquierda, Superior derecha, Inferior izquierda o

Inferior derecha. Pulse AFra confirmar la selección.

IMAGEN	PIP	Arriba a la izquierda
PRESENTACIÓN	PBP	Superior derecha
AJUSTE	Anotación	Inferior izquierda
REPRODUCCIÓN		Inferior derecha
SISTEMA

1. Se mostrará la pantalla de visualización de PIP.

Seleccione la ubicación de la imagen capturada y muestra la imagen captura en la pantalla para recuperar la imagen capturada de la tarjeta SD.

1. En el modo de cámara, mantenga pulsado el botón durante tres segundos para abrir el menú OSD.

2. Utilice los botones y para ir a Presentation > PBP. (Presentación > PBP). Pulse para confirmar la selección.

3. Seleccione la ubicación donde se visualizará la pantalla de reproducción de miniaturas: Upper Left (Parte superior izquierda), Upper Right (Parte superior derecha), Lower Left (Parte inferior izquierda) o Lower Right

(Parte inferior derecha). Pulse Apara confirmar la selección.

1. Utilice los botones y para seleccionar la imagen capturada en la lista

Español-151

1. Se mostrará la pantalla de visualización de PBP (PBP se muestra en la ubicación inferior). Utilice los botones para mover la imagen capturada arriba o abajo.

Visualice las imágenes capturadas y los archivos de grabación.

Cambiar al modo de reproducción

1. En el modo de cámara, mantenga pulsado el botón durante tres segundos para acceder al menú OSD.
2. Con los botones ⚠ y ⚡, vaya a Ajuste > USB a la PC > Solo poder.

1. Con los botones 📞, ⚠️ y 🔒, seleccione PLAYBACK (Reproducción).

2. Pulse para confirmar la Selección y cambiar al modo de reproducción.

3. En el modo de reproducción, utilice los botones y para seleccionar las imágenes o ví deos para ver manualmente. Para reproducir un ví deo, pulse el botón AF. Para pausar la reproducción, vuelva a pulsar el botón Pulse para detener la reproducción.

Botones del menú OSD

Botón	Función
	Vuelva a la última página deL nivel de menú
	Arriba (opción de selección)
	Abajo (opción de selección)
	Confirmar selección

Botones del menú de reproducción

Botón	Función
	■ Seleccionar imagen/ví deo■ Avanzar rápido mientras se reproduce un ví deo.■ Retroceder rápido durante la reproducción del ví deo.
	Acercar imagen
	Alejar imagen
	■ Reproducir ví deo■ Mantener pulsado para pausar el vídeo en reproducción
	Detener reproducción

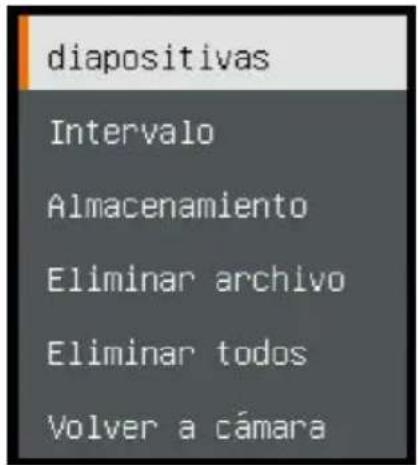

Diapositivas

Para reproducir automáticamente todas las imágenes capturadas y todos los ví deos grabados (para los ví deos, solamente se mostrarán los archivos, no se reproducirán los contenidos).

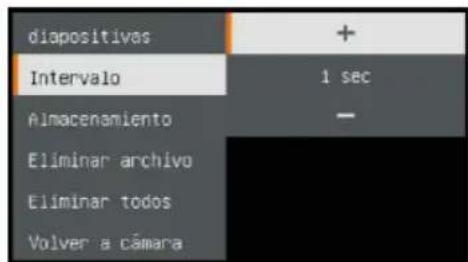

Intervalo

Establezca el intervalo antes de que se muestre la próxima imagen. La duración puede establecerse en un máximo de 120 seg.

Almacenamiento

Seleccione la fuente de las imágenes y los ví deos.

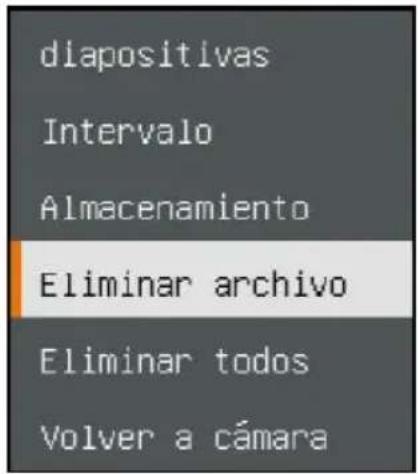

Eliminar archivo

Elimine permanentemente la imagen o el ví deo seleccionados. Se mostrará un mensaje de advertencia. Seleccione Sí para continuar y No para cancelar.

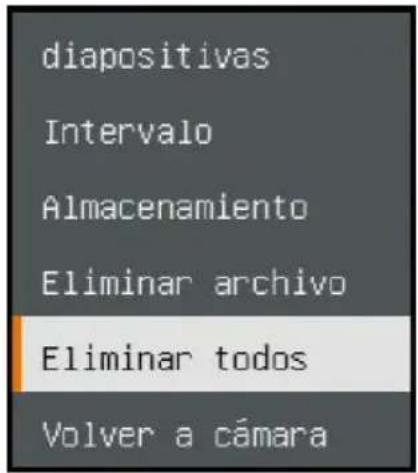

Eliminar todos

Elimine permanentemente todos los datos en la fuente de memoria seleccionada. Se mostrará un mensaje de advertencia. Seleccione Sí para continuar y No para cancelar.

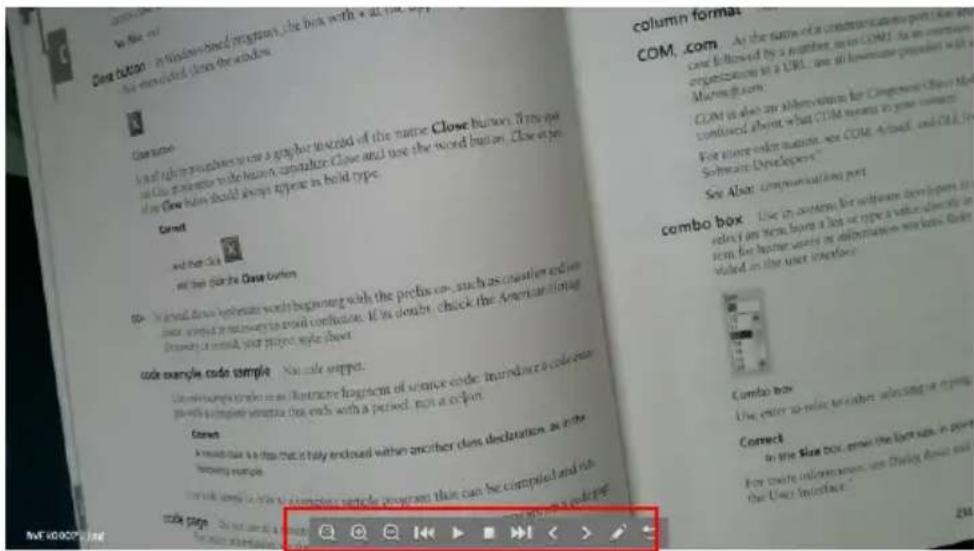

Anotación

En el modo de reproducción de una sola imagen, el usuario puede utilizar la función de anotación para superponer una lí nea recta o a mano alzada en la imagen capturada con el ratón USB conectado al puerto USB de la M11-8MV. [Nota] La función de anotación no se puede utilizar en archivos de ví deo.

1. Conecte el ratón al puerto USB de la M11-8MV.

1. Pulse para acceder al menú OSD.

2. Seleccione "Playback" (Reproducción).

3. Seleccione la imagen y se mostrará la barra de herramientas de reproducción. O haga clic con el botón derecho del ratón para acceder a la barra de herramientas de reproducción.

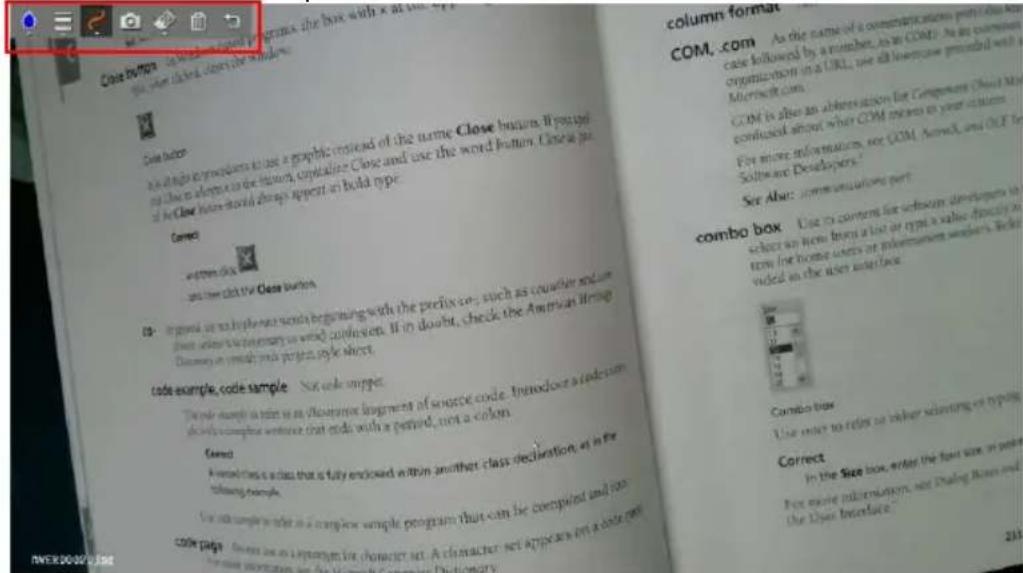

Descripción de la barra de herramientas de reproducción

Botón	Función
	Mueva la imagen hacia la izquierda, derecha, arriba y abajo. Seleccione para expandir los botones de dirección.
	Acercar la imagen
	Alejar la imagen
	Retroceder rápido
	Iniciar reproducción de ví deo
	Detener reproducción de video
	Avanzar rápido
	Ir a la imagen o archivo siguiente o anterior
	Cambiar a la función de anotación
	Volver a la lista de imágenes o archivos

1. Para cambiar al modo de anotación, seleccione en la barra de herramientas de reproducción.

Button		Function
	Paleta de colores	Seleccione el color de la lí nea.
	Grosor de lí nea	Seleccione el grosor de la lí nea.
	Lí nea	Seleccione una lí nea recta, una lí nea a mano alzada o una figura para dibujar.
	Capturar	como un archivo distinto.
	Borrador	ac al o í ntegramente.
	Eliminar	a n de la pantalla.
	Atrás	ramientas de

Uso de la cá mara

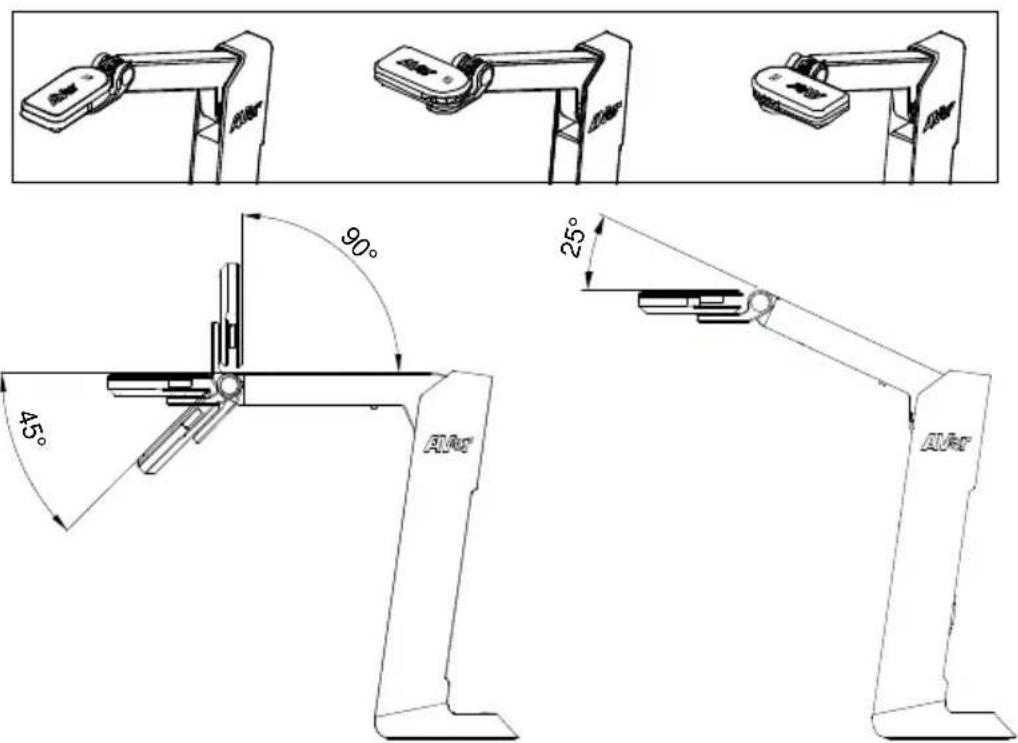

Á ngulo del cabezal de la cámara

Mueva el cabezal de la cámara como se indica en la figura.

[PRECAUCIÓ N] Para no dañar el cabezal de la cámara, sujete el extremo del cabezal de la cámara para girarlo.

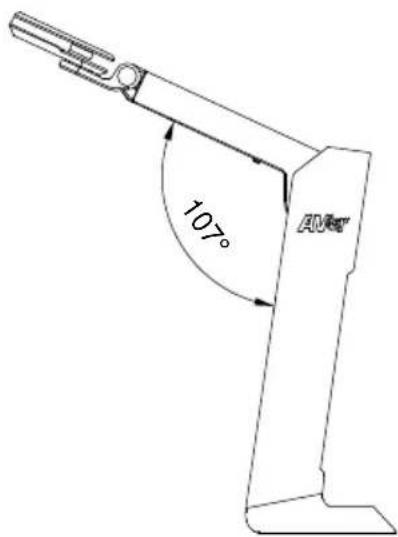

Á ngulo del cuerpo de la cámara

[PRECAUCIÓ N] Para no dañar la cámara, NO estire el brazo más de 107°.

Español-160

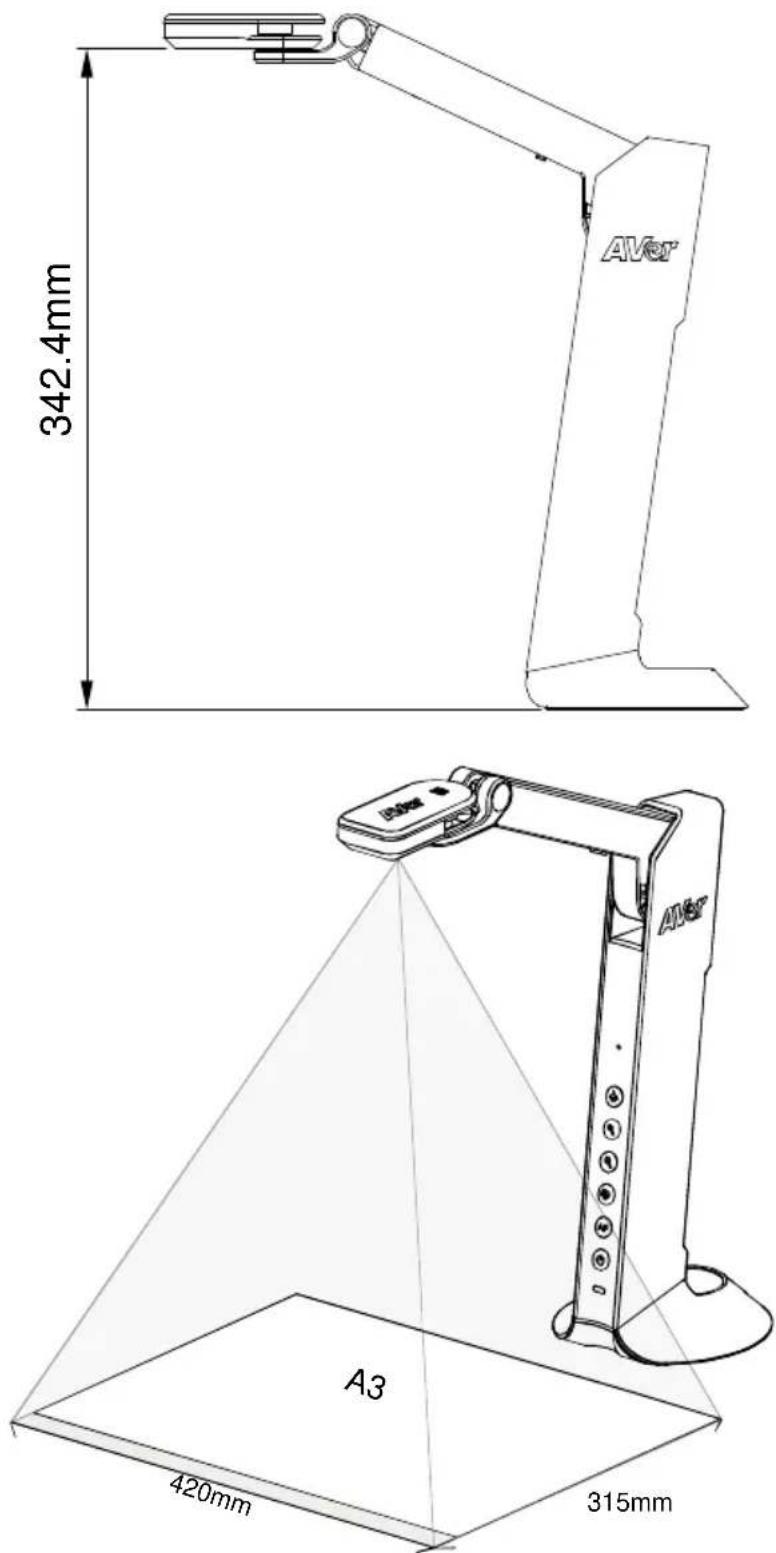

Á rea de disparo

Cuando la cámara se encuentra a una altura de 342,4mm, el área de disparo se corresponde a un tamaño A3.

Español-161

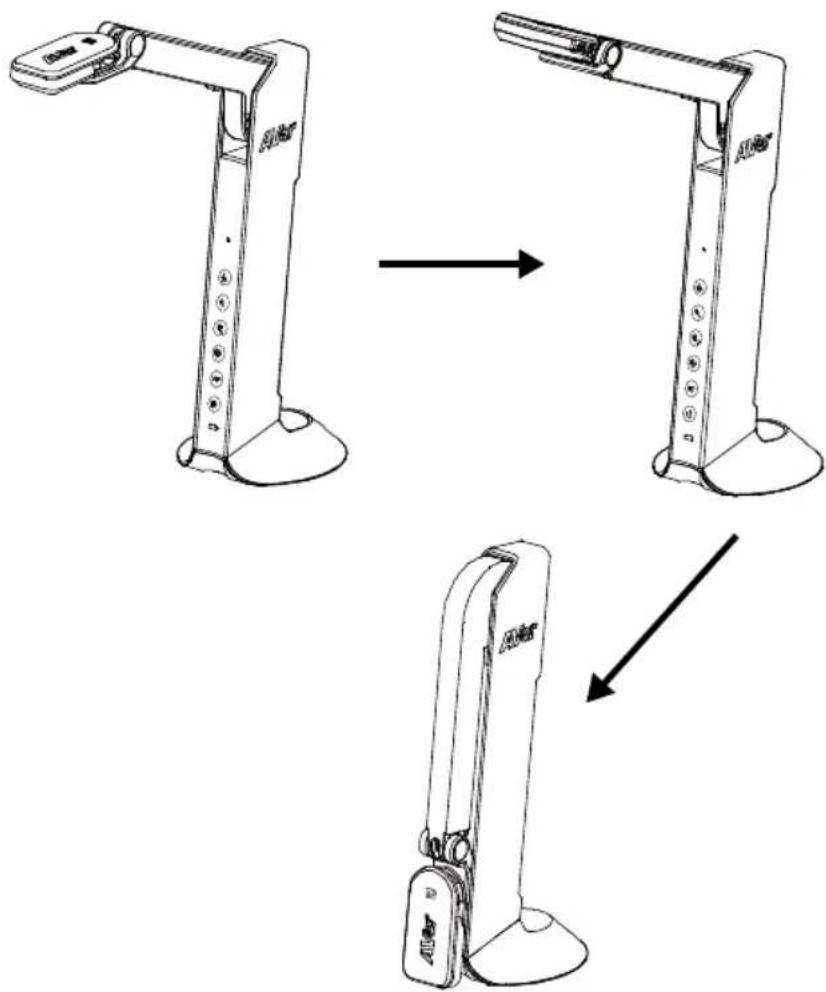

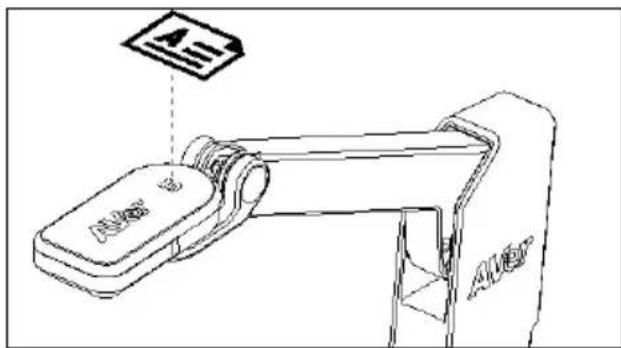

Posición de los objetos

El icono en la parte superior del cabezal de la cámara permite al usuario colocar los objetos en la posición correcta (no invertidos).

Almacenamiento De La Cámara

Sensor	Sensor CMOS de 1/3,06"
Número de pí xeles	8 MP
Velocidad de fotogramas	Máx. 60 fps (pantalla)
Modo de imagen	Normal / Movimiento / Alta calidad
Efecto	Color / B&N / Negativo
Enfoque	Auto / Manual
Á rea de disparo	A3, 420 mm (an) * 315 mm (al)
Zoom	Zoom digital de 20x
Fuente de alimentación	Entrada mini-USB de 5 V y 1 A
Consumo	4,5 vatios (lámpara encendida)4 vatios (lámpara apagada)
Alimentación USB	Sí , mediante puerto mini-USB
Tipo de lámpara	Luz LED
USB	USB 2.0 tipo A x1 (< 5 V/0,1 A, unidad de memoria USB FAT 32, 32 GB)USB tipo mini-B x 1 (alimentación)
Salida USB	3168 x 2376, 1920 x 1080, 1280 x 720, 1024 x 768, 800 x 600, 640 x 480
Salida HDMI	1920 x 1080, 1280 x 720, 720 x 480
Salida VGA	1920 x 1080, 1280 x 720, 720 x 480
Captura de imagen	120 imágenes (2 megapí xeles)
Micrófono integrado	Sí
Ranura de tarjeta micro-SD	FAT 32, 32 GB
En uso	360,4 mm (al) x 116,7 mm (an) x 303,4 mm (pr)
Plegada	296,1mm (al) x 116,7 mm (an) x 143,1 mm (pr)
Peso neto	1.83 lbs(0.83 Kg)
Peso bruto	2.87 lbs(1.301 Kg)
Software compatible	AVerTouch

ADVERTENCIA

■ No deje caer la cámara ni la someta a golpes.
■ Utilice la tensión de alimentación adecuada para no dañar la cámara.
No coloque la cámara en un sitio donde el cable pueda ser pisado; de lo contrario, el cable o el enchufe podrí an deteriorarse o sufrir daños.

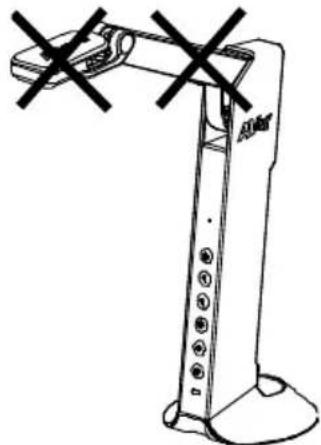

■ Sostenga la parte inferior de la cámara con ambas manos para mover la cámara. No toque la lente ni el brazo flexible para mover la cámara.

Para reducir el riesgo de incendio o descarga eléctrica, no exponga el dispositivo a la lluvia o la humedad. En caso de realizarse modificaciones no autorizadas en el producto, se invalidará la garantía.

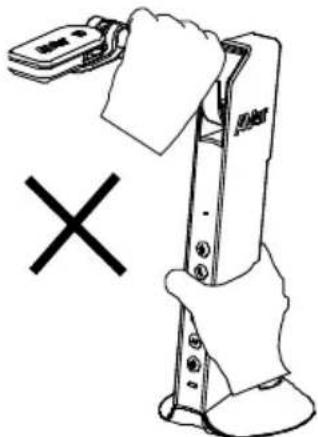

■ No tire del brazo mecánico y la cámara en sentido contrario.

© 2024 AVer Information Inc. Todos los derechos reservados.

AVISO

LAS ESPECIFICACIONES ESTÁ N SUJETAS A CAMBIO SIN PREVIO AVISO. LA INFORMACIÓ N CONTENIDA EN EL PRESENTE DOCUMENTO SE OFRECE EXCLUSIVAMENTE A TÍ TULO DE REFERENCIA.

MARCAS COMERCIALES

«AVer» es una marca comercial propiedad de AVer Information Inc. Otras marcas comerciales utilizadas en este documento con fines descriptivos pertenecen exclusivamente a sus empresas correspondientes.

PRECAUCIÓ N

Existe riesgo de explosión si la baterí a se sustituye por un tipo de baterí a incorrecto. Deseche las baterí as usadas de acuerdo con las instrucciones.

Ayuda Adicional

Para preguntas frecuentes, soporte técnico y descargas de software y manuales de instrucciones, visite:

Sede europea:

https://es.avereurope.com/technical-support

Información de contacto

AVer Information Europe B.V.
