製品タイプ	文書カメラ
ブランド	AVer
モデル	AVerVision M11-8MV
センサー	CMOS 1/3.06インチ 8メガピクセル
最大撮影解像度	3168 x 2376 ピクセル
表示フレームレート	最大60フレーム/秒
フォーカス	オートマチックおよびマニュアル
撮影エリア	A3 (420 mm x 315 mm)
ズーム	デジタル20倍
照明	内蔵LEDランプ
マイク	内蔵
電源	USB 5V/1A (ミニUSBポート経由)
消費電力	4.5 W (ランプ点灯時) / 4 W (ランプ消灯時)
ポート	USB 2.0 Type-A x1, ミニUSB (電源) x1, HDMI出力 x1, VGA出力 x1
外部ストレージ	microSDカード (FAT32, 最大32GB) またはUSBメモリ (FAT32, 最大32GB)
HDMI/VGA出力解像度	1920x1080, 1280x720, 720x480
寸法 (使用時)	360.4 x 116.7 x 303.4 mm
寸法 (折りたたみ時)	296.1 x 116.7 x 143.1 mm
正味重量	0.83 kg
付属ソフトウェア	AVerTouch (ダウンロード可能)
特殊機能	注釈, PIP, PBP, 画像キャプチャ, 動画録画, スライドショー
パッケージ内容	M11-8MV本体, USBケーブル, QRコードカード, 保証書
お手入れ	柔らかい乾いた布で優しく拭いてください。湿気や研磨剤を避けてください。
安全上の注意	指定された電源を使用してください。雨にさらさないでください。メカニカルアームを引っ張らないでください。

よくある質問 - AVerVision M11-8MV AVer

どのようにしてAVerVision M11-8MVカメラをプロジェクターに接続しますか？

HDMIケーブル（別売）またはVGAケーブル（別売）を使用してカメラとプロジェクターを接続します。電源は付属のUSBケーブルをUSB 5V/1Aの電源アダプター（別売）またはコンピューターに接続してください。

どのようにして画像をキャプチャしますか？

画像キャプチャボタン（複合ボタン）を押します。OSDメニュー > 設定 > USB to PCで電源のみモード（Power）になっていることを確認してください。画像はSDカードまたはUSBメモリに保存されます。

どのようにして動画を録画しますか？

AFボタンを3秒間長押しして録画を開始します。再度3秒間長押しして停止します。動画ファイルは挿入されたメモリー媒体に保存されます。

注釈機能を使用するにはどうすればよいですか？

USBマウスをカメラのUSBポートに接続します。OSDメニューでプレゼンテーション > 注釈に進みます。ライブモードで右クリックしてツールバーを表示し、色、太さ、線種を選択します。

フォーカスを調整するにはどうすればよいですか？

通常モードではAFボタンを押してオートフォーカスにします。マニュアルフォーカスにするには、OSDメニューでオートフォーカスを無効にした後、ズームボタン（前/後）を使用します。

カメラの最大解像度は？

最大撮影解像度は3168 x 2376 ピクセル（8MP）です。HDMIおよびVGA出力は最大1920 x 1080（フルHD）まで対応しています。

PIP（ピクチャー・イン・ピクチャー）モードを有効にするには？

OSDメニューでプレゼンテーション > PIPに進みます。サブ画像の位置（左上、右上、左下、右下）を選択します。画面にキャプチャ画像が小さなウィンドウで表示されます。

録画したファイルを再生するには？

OSDメニュー > Playbackで再生モードに切り替えます。ナビゲーションボタンで画像または動画を選択します。AFボタンを押して動画再生を開始するか、ズームボタンで画像を拡大します。

どのメモリーカードを使用すればよいですか？

カメラはFAT32でフォーマットされた最大32GBのmicroSDカードに対応しています。USBポートに接続するUSBメモリも同様です。

AVerTouchソフトウェアをインストールするには？

AVerのウェブサイト (https://www.aver.com/download-center/) からAVerTouchアプリケーションをダウンロードします。USBでカメラをコンピューターに接続し、OSDメニュー > 設定 > USB to PCでUSBカメラモードに設定します。アプリケーションを起動し、カメラを接続します。

使用説明書 AVerVision M11-8MV AVer

〒160-0023 日本東京都新宿区西新

宿 3-2-26 立花新宿ビル 7 階

Tel: [phone]

お客様サポートセンター(固定電話のみ):

[phone]

透過 AVer Touch 操作實物攝影機

1

本製品には、以下の内容がパッケージに同梱されています。

同梱物に不備がありました場合、お手数ですが本製品をご購入頂きました購入した販売店まで、ご連絡ください。

M11-8MV 本体
USB ケーブル
QR 印字カード

ボタン機能

カメラ操作

ボタン	機能
	■ LED ライトのオン・オフ■ 3 秒長押しで、OSD メニューを表示します
	ビデオ映像の拡大
	ビデオ映像の縮小
	■ 映像を 0 度から 180 度の範囲で回転します■ 3 秒長押しで、カメラ映像を一時停止します。再度 3 秒長押しでカメラ映像を再開します。
	■ オートフォーカス■ 3 秒長押しで録画開始・再度 3 秒長押しで録画終了
	電源オン・オフ

OSD モード時

ボタン	機能
	■ 一つ前の項目に戻る■ OSD メニューを閉じる
	上の項目に選択を移動する
	下の項目に選択を移動する
	選択項目の決定

ショートカットキー

複数のボタンを同時に押下します。

ボタン	機能
	工場出荷時の設定状態に戻す
	静止画の撮影

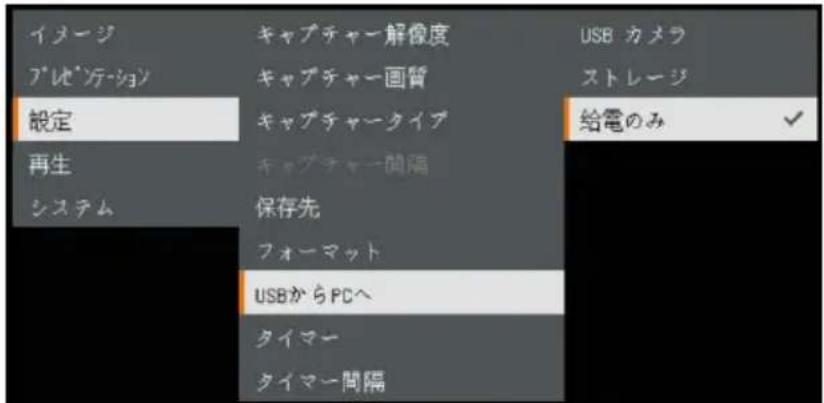

[注] 録画または静止画撮影を行う場合“給電のみ”を選択してください。

LED 状態表示

電源	緑点灯: 電源オン赤点灯: スタンバイ状態赤点滅: カメラ起動中

機器の配線

電源アダプタを使用し M11-8MV へ給電する場合

1 電源アダプタと USB ケーブルを接続し、M11-8MV の電源をオンにします。

[注]

■ 製品同梱の USB ケーブルを使用し、M11-8MV 給電用 miniUSB 端子と電源アダプタ(製品に非同梱)を接続します。
■ 電源アダプタから給電を行う場合、市販の 5V/1A USB 電源アダプタをご購入ください。
■ カメラ起動時、LED は赤色に点滅します。

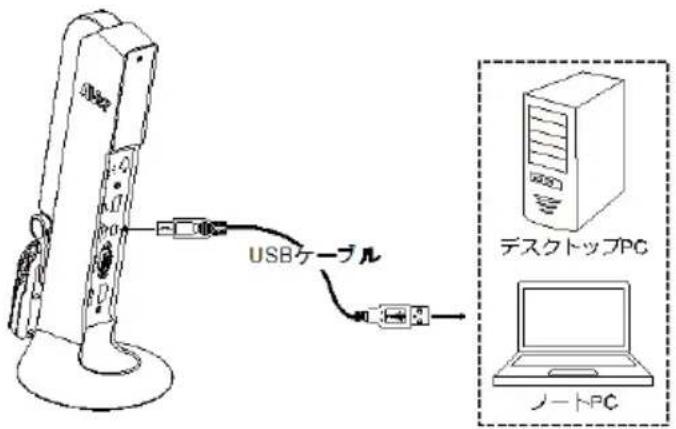

PC の USB 端子から M11-8MV へ給電する場合

1 付属 USB ケーブルを使用し、M11-8MV の給電用 miniUSB 端子と、PC の USB 端子を接続します。

[注]

■ 製品付属の USB ケーブルを使用し、PC と M11-8MV を接続します。
■ カメラ起動中、電源 LED は赤に点滅します。
■ M11-8MV への給電には USB 端子から 5V/1A の給電が必要です。

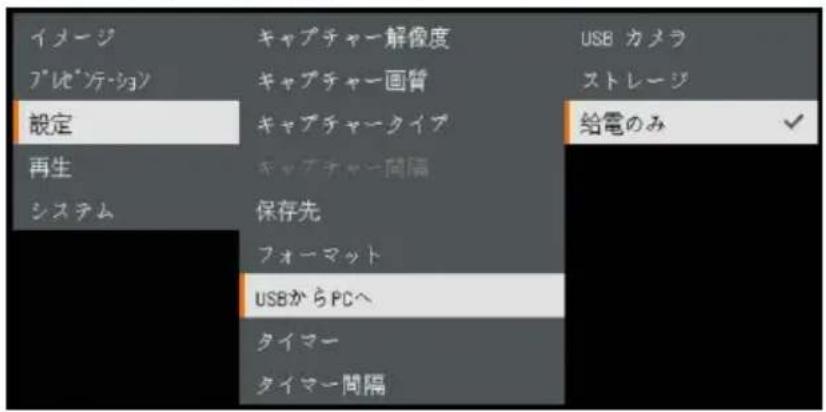

■ 保存・フォーマット・静止画保存・録画再生の機能を有効にする場合、設定の「給電のみ」の項目へ変更してください。

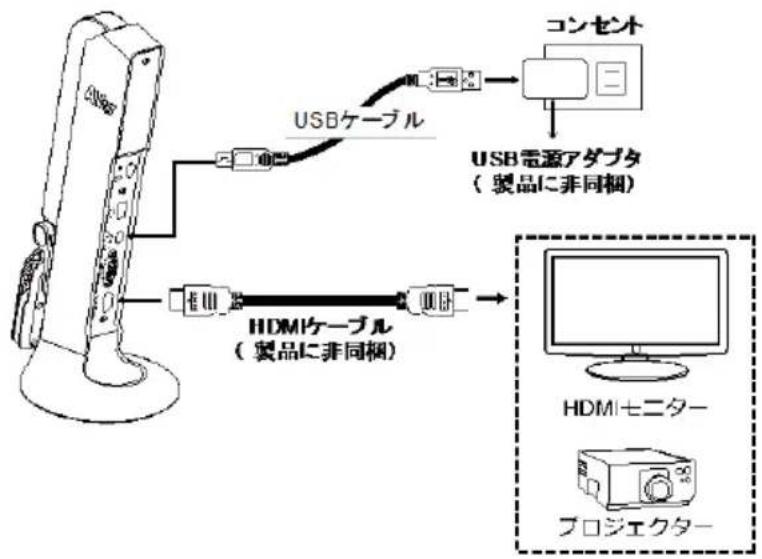

HDMI 端子の接続

1 HDMI ケーブルを使用し、M11-8MV の HDMI 出力端子と HDMI 搭載ディスプレイを接続します。(HDMI ケーブルは製品に付属しません。)


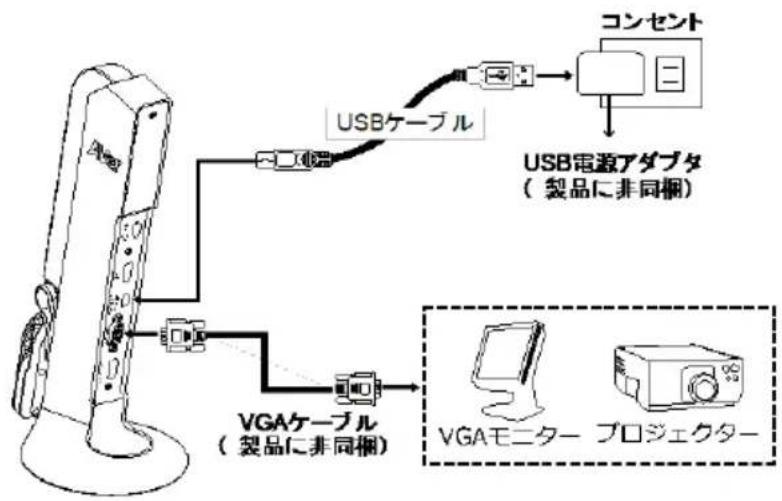

VGA 端子の接続

1 VGA ケーブルを使用し、M11-8MV の VGA 端子と VGA 出力先機器を接続します。(VGA ケーブルは製品に付属しません。)


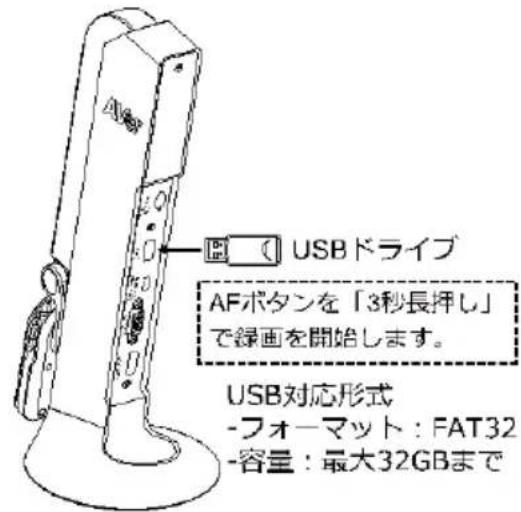

USB ドライブの使用

1 録画ファイルを保存する場合、

本体 USB 端子に USB ドライブを接続します。

[注]USB ドライブは最大 32GB まで(FAT32 形式)対応します。

microSD の使用

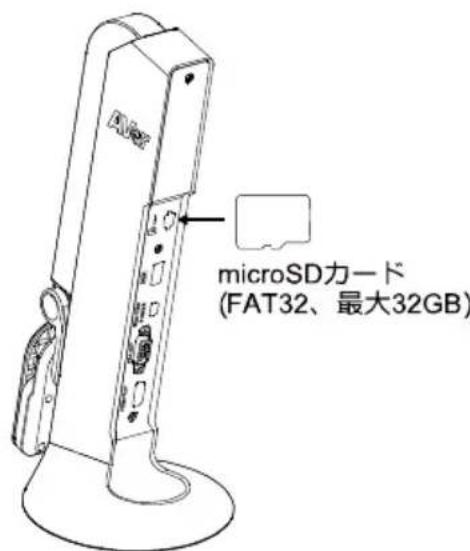

カメラ本体の micro SD カード差込口に microSD を挿入します。

[注]

■ microSD カードには撮影した画・録画ファイルが保存できます。
■ micro SD カードの対応容量は最大 32GB まで(FAT32)です。

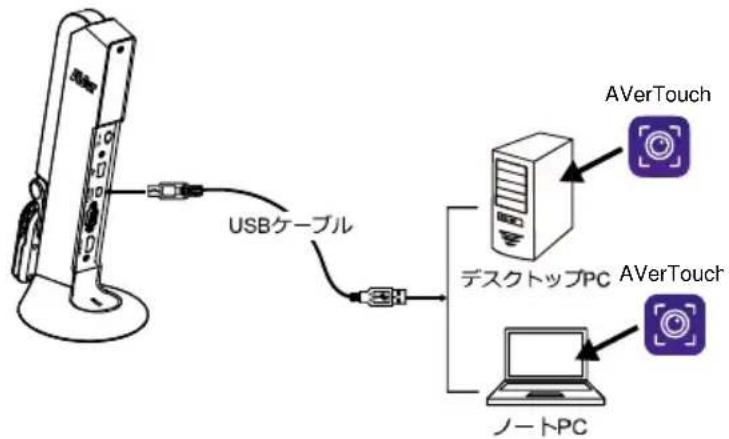

AVerTouch を使用し、カメラを操作する。

接続する PC に AVerTouch をインストールし、製品付属の USB ケーブルで接続します。

[注]

■ AVerTouch は下記 URL よりダウンロードいただけます。:

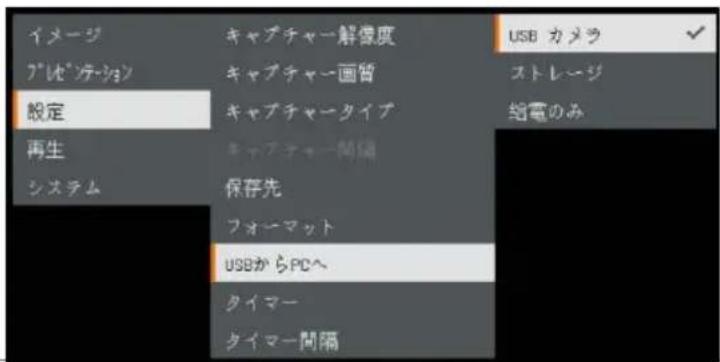

■ カメラの設定を USB モードに変更してください。

OSD メニュー > 設定 > USB から PCへ > USB カメラ を選択してください

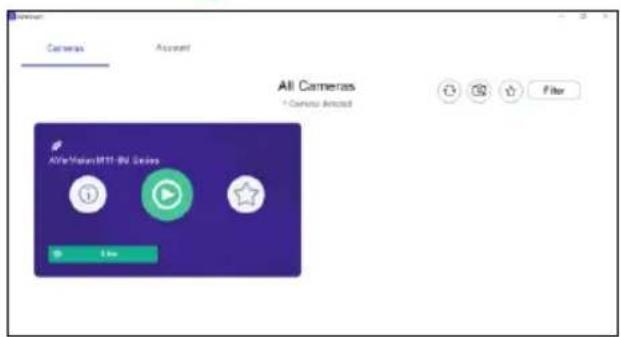

2 AVerTouch を立ち上げ、をクリックしてカメラと接続します。

[注] 注釈機能またはPIP/PBP機能を使用する前に、カメラを「給電のみ」へ設定してください。

OSD メニュー> 設定 >USB から PC へ> 給電のみ を選択します。

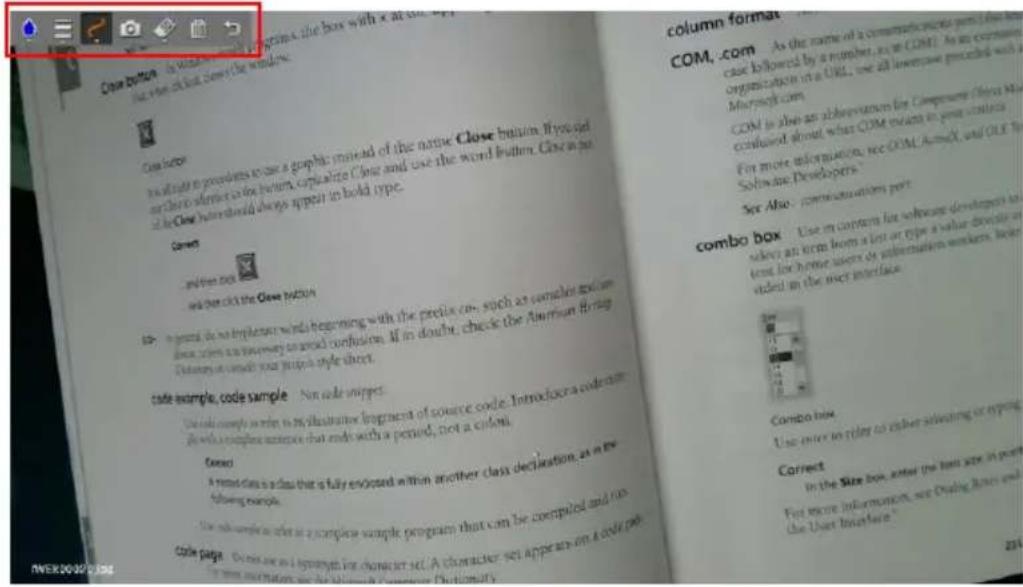

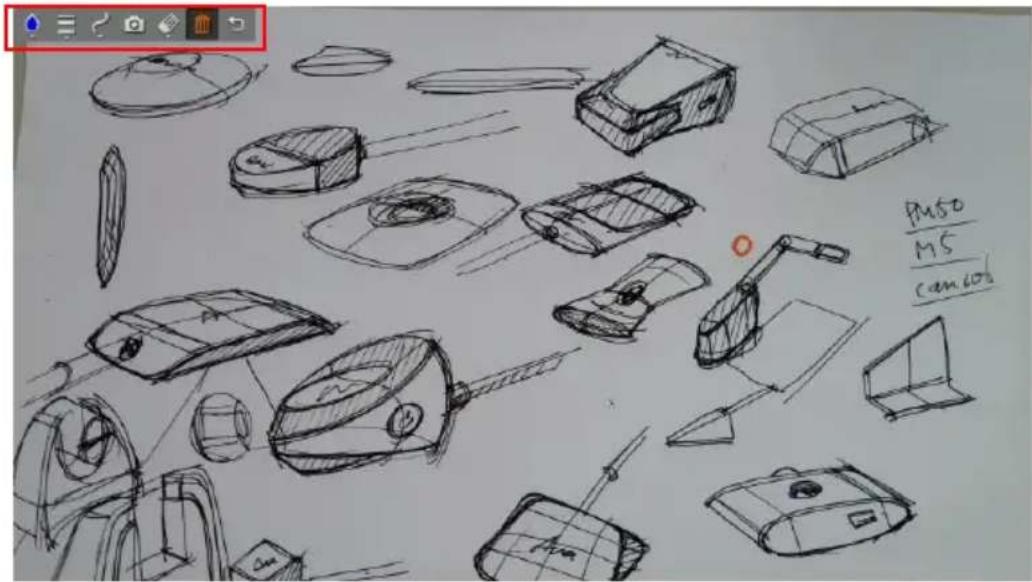

注釈モード

注釈モードでは、M11-8MV の USB ポートに接続された USB マウスを使用し、キャプチャされた映像上に直線や書き込みを行う注釈機能を使用することができます。

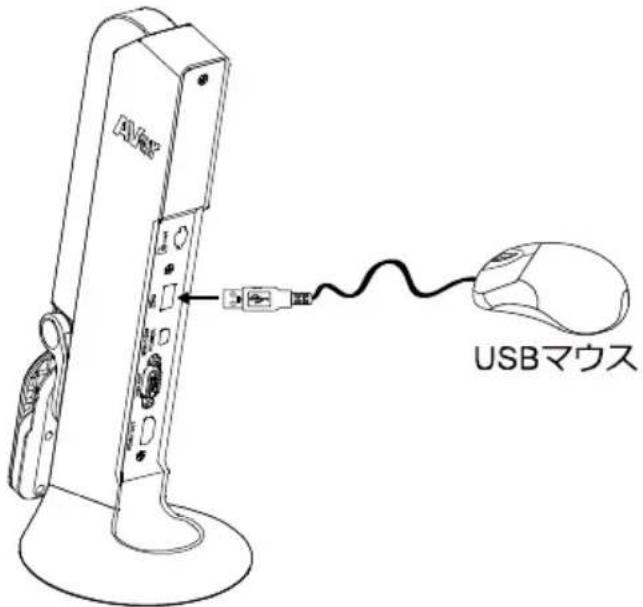

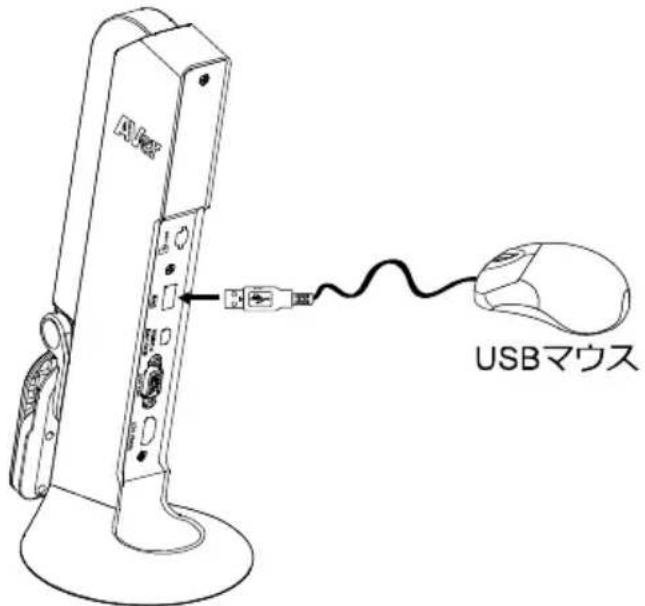

1. マウスを M11-8MV の USB ポートに接続します。

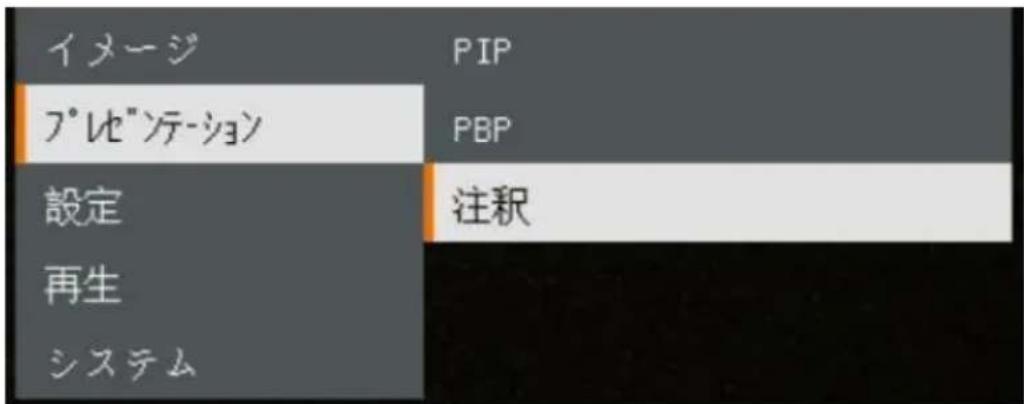

1. OSD メニュー > プレゼンテーション > 注釈 を選択します。

1. ライブ画面上でマウスを右クリックし、注釈バーを呼び出します。

ボタン		機能
	カラーパレット	線の色を選択します。
	線の太さ	線の太さを選択します。
	描画モード	直線、フリーハンド、またはシャープを選択して描画します。
	キャプチャ	注釈が書き込まれた画像をキャプチャし、新しい画像ファイルとして保存します。
	消しゴム	このオプションを選択すると、注釈の一部が消去されるか、すべての注釈が削除されます。
	削除	画面上のすべての注釈をクリアします。
	戻る	注釈バーを終了します。

PIP 機能

選択した再生画面の位置(画面の隅)に SD カードからキャプチャした画像を呼び出しサムネイル表示する機能です。

1. カメラモードで ポタンを 3 秒長押しで OSD メニューを呼び出します。
2. またはボタンを使用してプレゼンテーション > PIP に移動します。Aを押して選択を確定します。
3. サムネイル再生画面の表示場所を選択します
4. 左上、右上、左下、または右下。AFを押して表示場所を決定します。

イメージ	PIP	左上
プレゼンテーション	PBP	右上
設定	注釈	左下
再生		右下
システム

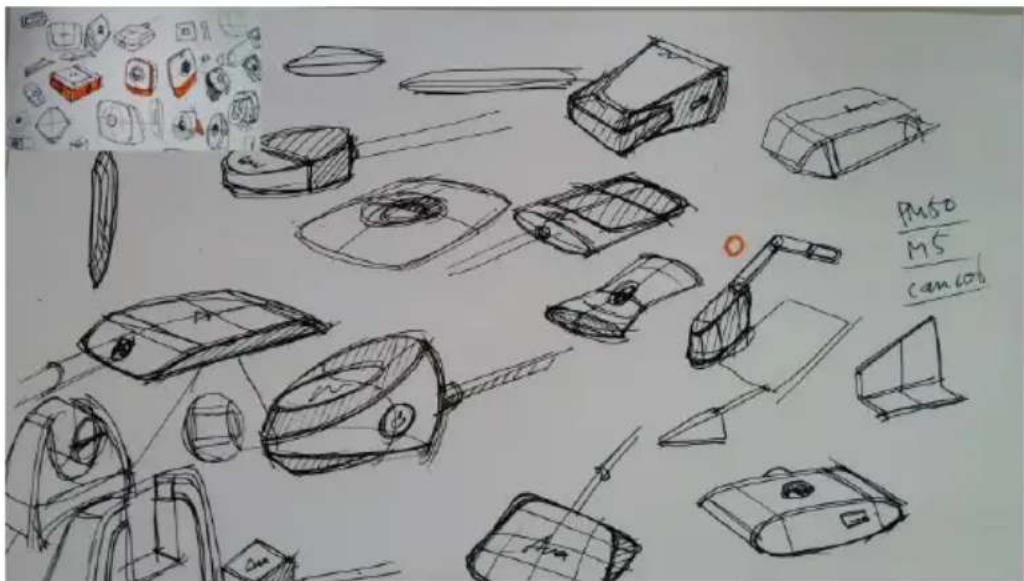

1. PIP 表示画面は下図のように表示されます。

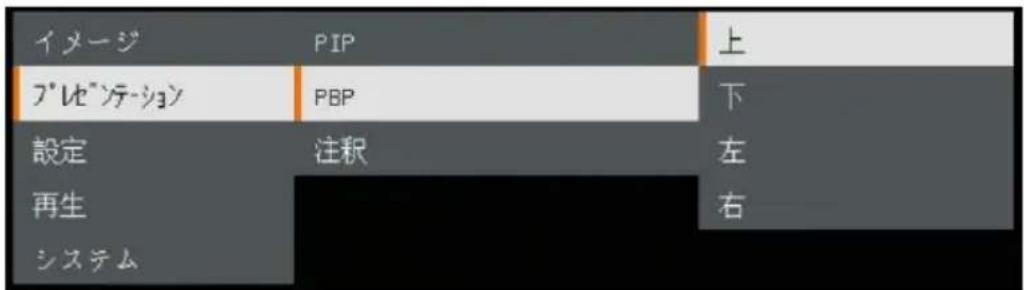

PBP 機能

キャプチャした画像の場所を選択し、キャプチャ画像を画面に表示して、SD カードからキャプチャした画像を呼び出します。

1. カメラモードで ボタンを 3 秒長押しで OSD メニューを呼び出します。
2. またはボタンを使用してプレゼンテーション>PBPに移動します。

AFを押して選択を確定します。

1. サムネイル再生画面の表示場所を選択します -上、下、左、または右。AFを押して選択を確定します。

1. 一覧からキャプチャした画像を選択するには、ボタンを使用します。

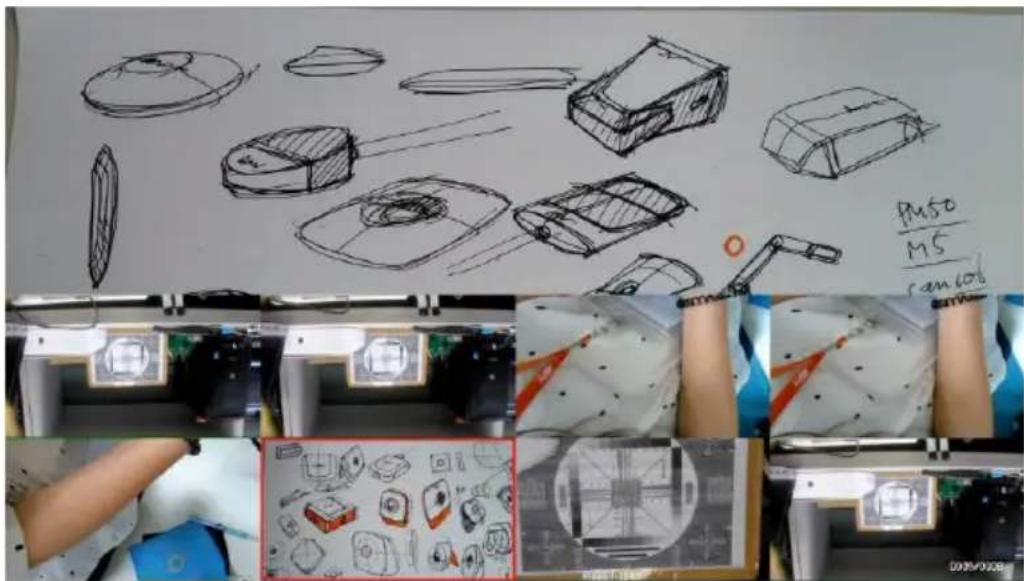

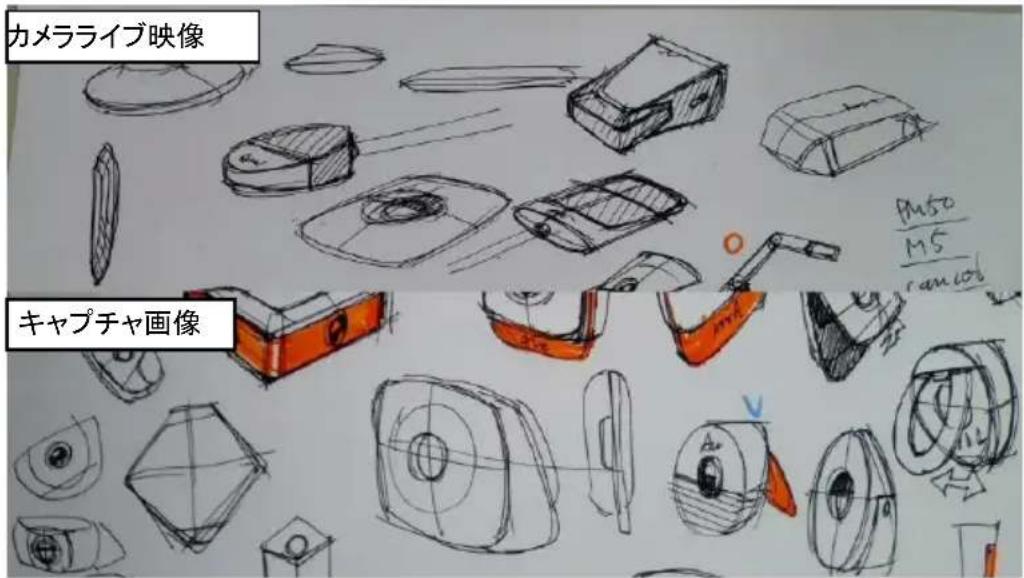

1. PBP 表示画面は下図のように表示されます。(PBP は下に表

示) オタンを使用して、キャプチャした画像を上下に移動して表示します。

プレイバックモード

撮影した画像/録画ファイルを閲覧するモードです。

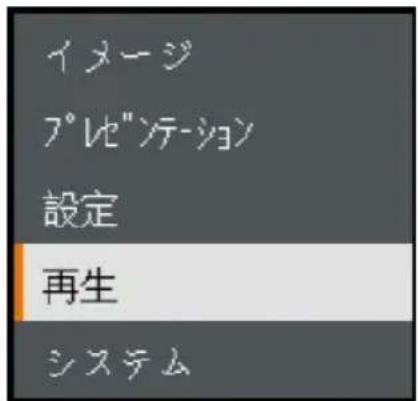

プレイバックモードへの切替

1. カメラ本体の ホタンを 3 秒長押しで、OSD メニューを呼び出します。

2. ボタンとボタンを使用し設定 > USB から PC へ > 給電のみの項目を選択します。

1. とボタを使用し、再生の項目へ移動します。

2. AF ボタンを押し、再生モードに切り替えます。

3. 再生モードでは, + と + ボタンを押し、表示する画像またはビデオを選択します。ビデオを再生する場合は AF ボタンを押して下さい。ビデオを一時停止する場合は再度 AF ボタンを押してください。白ボタンを押すと再生を終了します。

OSD メニュー ボタン操作

ボタン	機能
	一つ前の項目に戻る
	選択項目を上に移動
	選択項目を下に移動
	選択項目の決定

プレイバックモード ボタン操作

ボタン	機能
	■ 表示する画像/ビデオを選択■ 再生ビデオ中に早送り■ 再生ビデオ中に巻き戻し
	画像の拡大
	画像の縮小
	■ ビデオを再生■ ビデオ再生中に長押しで一時停止
	ビデオの再生を終了

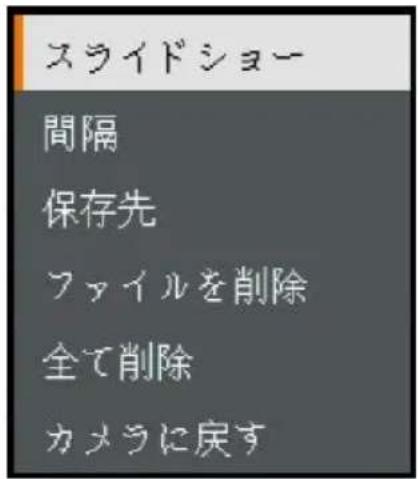

スライドショー機能

すべてのキャプチャ画像と録画されたビデオを自動的に再生します。

動画はファイルのみが表示、再生はされません。

画像が切り替わる間隔の設定

次の画像を表示する前に間隔を設定します。長さは 120 秒まで設定できます。

再生に使用する保存先ストレージの指定

画像とビデオの再生に使用する保存先を選択します。

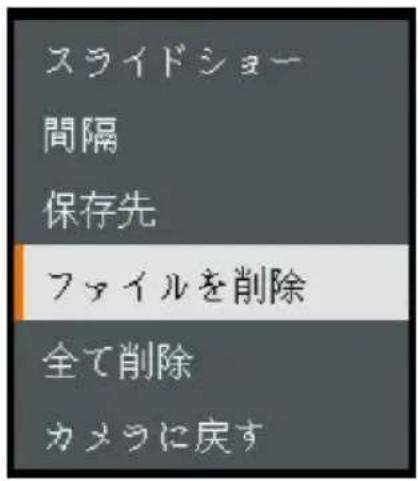

ファイルの削除

選択した画像またはビデオを完全に削除します。警告メッセージが表示され、続行する場合は [はい] を、削除をキャンセルする場合は [いいえ]を選択します。

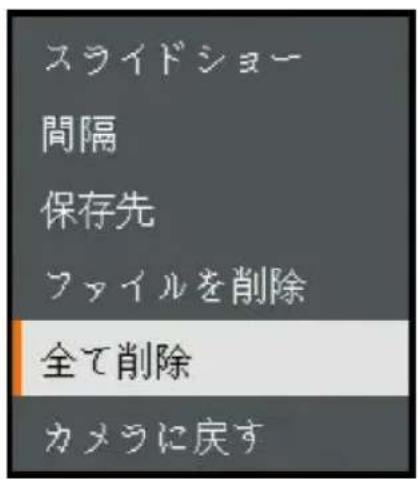

ファイルをすべて削除

選択したストレージ内のすべてのデータを完全に削除します。警告メッセージが表示されます。続行する場合は [はい] を、削除をキャンセルする場合は [いいえ]を選択します。

注釈モード

注釈モードでは、M11-8MV の USB ポートに接続された USB マウスを使用し、キャプチャされた映像上に直線や書き込みを行う注釈機能を使用することができます。

[注] 注釈機能は動画ファイルには対応していません。

1. マウスを M11-8MV の USB ポートに接続します。

1. ☑を押し、OSD メニューを呼び出します。

2. 「再生」を選択します。

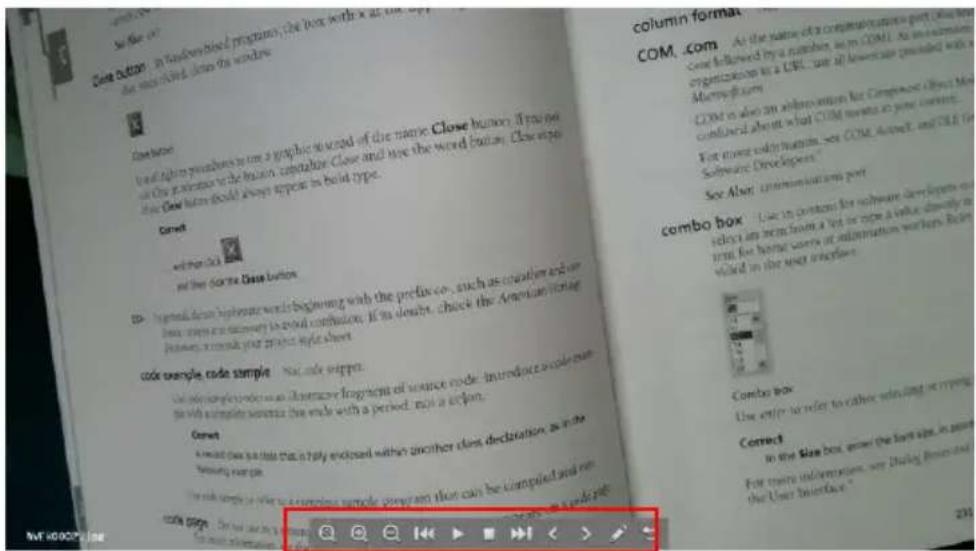

3. 画像を選択すると再生ツールバーが表示されます。またはマウスを右クリックして再生ツールバーを呼び出します。

ボタン	機能
	イメージを左右、上、下に移動します。をクリックすると方向ボタンを展開します。
	画像を拡大する
	画像を縮小する
	巻き戻し
	ビデオを再生する
	ビデオの再生を停止する
	早送り
	次または一つ前イメージ・ファイルに移動する。
	注釈機能を切り替える。
	画像またはファイル一覧に戻る

1. 注釈モードに切り替えるには、再生ツールバーでを選択します。

ボタン		機能
	カラーパレット	線の色を選択します。 [YAD6] [A730] [TASW]
	線の太さ	線の太さを選択します。 [ZXY] [W4SW]
	描画モード	直線、フリーハンド、またはシャープを選択して描画します。 [202C] [3DZX] [T2X2] [7740]
	キャプチャ	[04HW] [AAICZ] [3A2Z] [HC4Z] [TYHH] をキャプチャし、新しい画像ファイルとして保存します。
	消しゴム	[OXHC] [3KKS] と、注釈の一部が消去されるか、すべての注釈が削除されます。
	削除	[6B4W] クリアします。
	戻る

カメラの使用

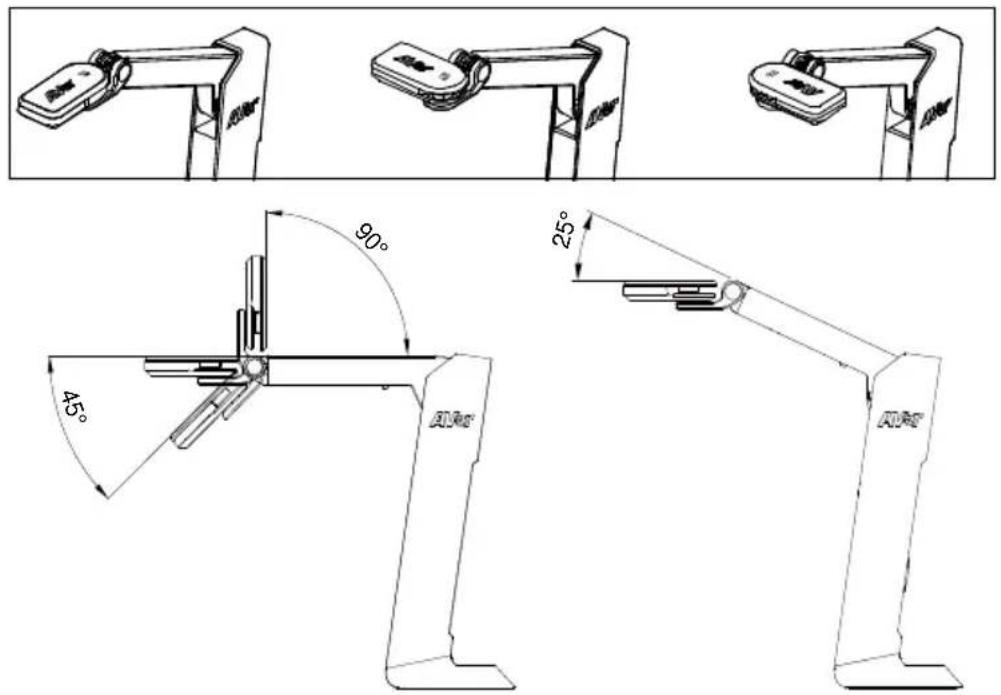

カメラヘッドの角度調節

下図のようにカメラヘッドを動かし、撮影範囲を調整します。

[注]カメラヘッドの故障を避けるため、カメラヘッドの端を押さえた状態でカメラヘッドを回転させてください。

カメラアーム部の角度調節

[注]カメラユニットの故障を避けるため、アームを 107° 以上の角度の範囲で動かさないでください。

日本語-77

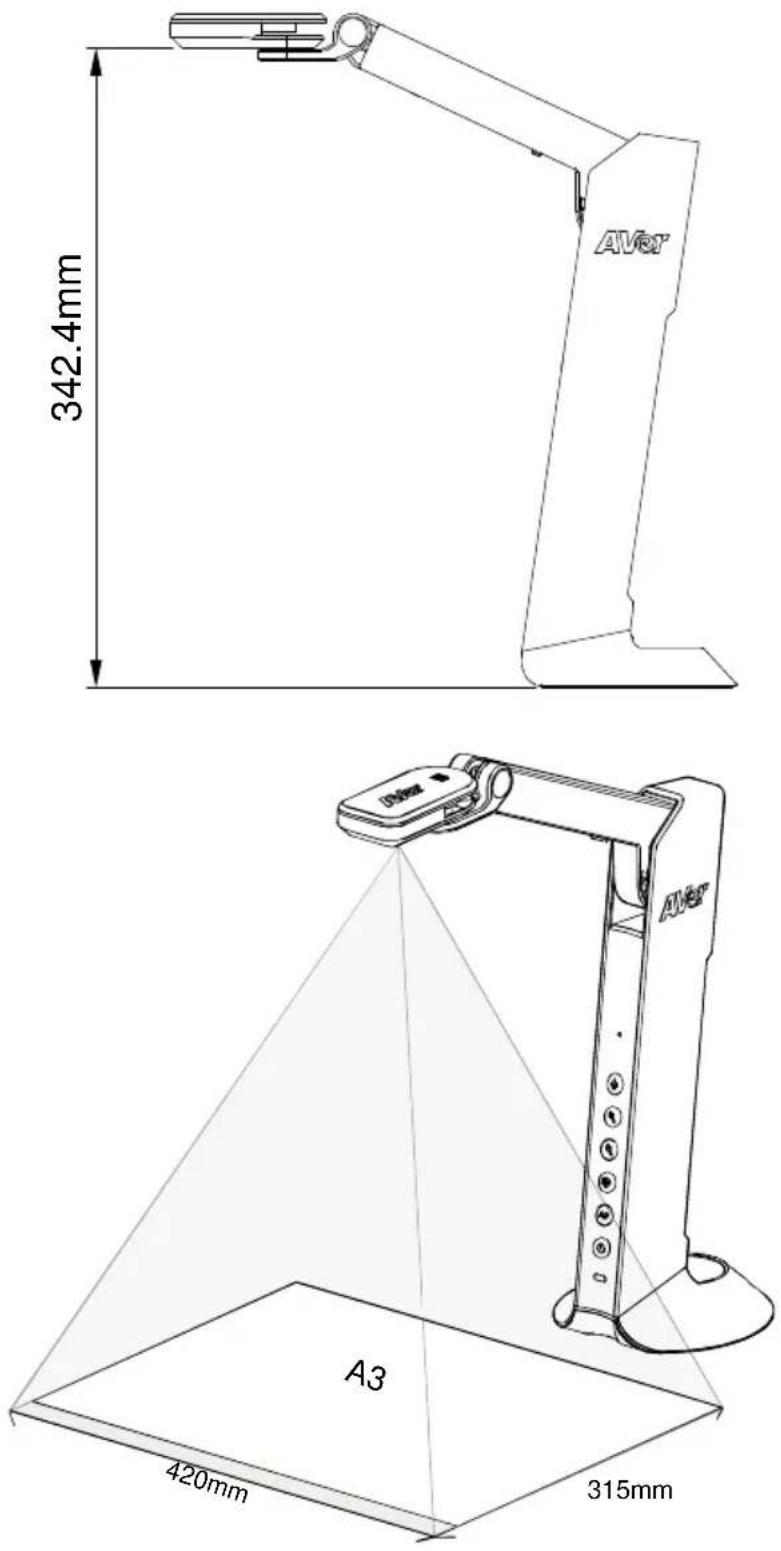

撮影範囲

カメラの位置が高さ342.4mmの場合、撮影エリアはA3サイズになります。

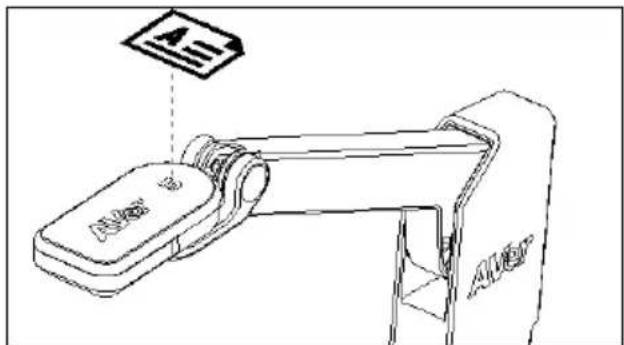

カメラヘッド上にあるマークの向きを参考に、撮影物を配置してください。

センサー	1 / 3.06 CMOS センサー
ピクセル数	8 メガピクセル(約 800 万画素)
フレームレート	最大 60fps
画像モード	ノーマル/モーション/高画質
効果	カラー/白黒/ネガ
フォーカス調整	自動/手動
撮影範囲	A3 サイズ,420mm(横)*315mm(縦)
ズーム	20 倍デジタルズーム
電源仕様	mini USB 端子より給電(5V/1A)
消費電力	(照明 LED 点灯時)4.5W (照明 LED 消灯時)4W
USB バスパワー駆動	対応 (miniUSB 端子への給電)
照明タイプ	LED ライト
USB 仕様	USB2.0 Type-A x1(< 5V/0.1A, USB ドライブ用 FAT32、最大 32GB まで)USB2.0 Type mini-B x 1(給電用)
USB ビデオ出力	3168 x 2376、1920 x 1080、1280 x 720、1024 x 768、800 x 600、640 x 480
HDMI ビデオ出力	1920 x 1080、1280 x 720、720 x 480
VGA ビデオ出力	1920 x 1080、1280 x 720、720 x 480
画像キャプチャ	最大 120 枚(画質 2 メガピクセル)
内蔵マイク	搭載
マイクロ SD カード	最大 32GB まで(FAT 32 形式)対応
操作時の寸法	360.4mm(H)*116.7mm(W)*303.4mm(D)
収納時の寸法	296.1mm(H)*116.7mm(W)*143.1mm(D)
正味重量	1.83 lbs(0.83 Kg)
総重量	2.87 lbs(1.301 Kg)
ソフトウェアサポート	AVerTouch

使用上の注意

■ 火災や感電を避けるため、この器具を雨や湿気にさらさないで下さい。製品に対して不正な変更が行われた場合、保証は無効になります。

■ カメラを落下させるなど、物理的な衝撃を加えないでください。

■ カメラの故障を避けるため、正しい電源電圧を使用してください。

■ リードやプラグがほつれたり破損したりする可能性があるため、カメラをコードを踏むような場所に設置しないでください。

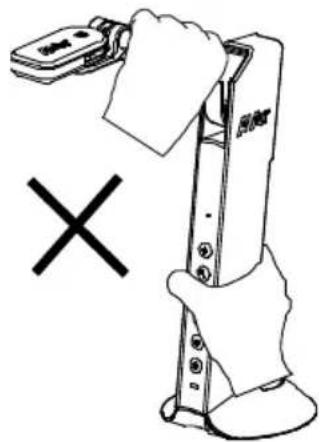

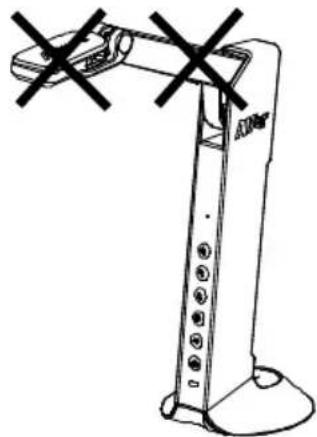

■ カメラを動かす場合、カメラの下を片手で押さえてください。カメラヘッドやアームをつかんで、カメラを動かさないでください。

■ カメラアームとカメラパーツを反対方向に引っ張らないでください。

©2024 AVer Information Inc. 本書の著作権を保有します。

告知

仕様は事前の通知なしに変更されることがあります。

ここに含まれる情報は参考としてご利用ください。

商標

「AVer」は、AVer Information Inc.が所有する商標です。ここで記載されている目的で使用されているその他の商標は、同社にのみ属しています。

日本語-81

注意

本製品のバッテリーは、お客様自身では交換できない仕様になっており、バッテリー交換は別途有償となります。バッテリーの交換をご依頼いただく場合、製品をご購入いただきました販売代理店までご連絡ください。適合外のバッテリーへ交換を行った場合、破損の危険があります。指示に従って使用済み電池を処分してください。

VCCI-A

この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあります。

この場合には使用者が適切な対策を講ずるよう要求されることがあります。

連絡先

アバー・インフォメーション株式会社

〒160-0023 日本東京都新宿区西新宿 3-2-26

立花新宿ビル 7 階

Tel: [phone]

お客様サポートセンター(固定電話のみ): [phone]

ヘルプ詳細

FAQ、テクニカルサポート、ソフトウェア、および取扱説明書のダウンロードは、

下記 URL よりご利用いただけます。

Global:
