Caractéristiques techniques	Agrafeuse DEWALT DPN9017PL-XJ, compatible avec agrafes de type 18GA, profondeur de pénétration réglable, capacité du chargeur : 100 agrafes.
Utilisation	Idéale pour les travaux de finition, l'assemblage de meubles, la pose de revêtements muraux et d'autres applications nécessitant un enfoncement précis des agrafes.
Maintenance et réparation	Vérifier régulièrement le mécanisme d'alimentation des agrafes, nettoyer les résidus de colle ou de poussière, lubrifier les pièces mobiles si nécessaire.
Sécurité	Porter des lunettes de protection lors de l'utilisation, s'assurer que l'outil est débranché lors du chargement des agrafes, ne pas pointer l'agrafeuse vers soi ou vers d'autres personnes.
Informations générales	Poids léger pour une manipulation facile, conception ergonomique pour un confort d'utilisation prolongé, garantie constructeur de 3 ans.

FOIRE AUX QUESTIONS - DPN9017PL-XJ DEWALT

Comment charger des agrafes dans la DEWALT DPN9017PL-XJ ?

Pour charger des agrafes, ouvrez le compartiment de chargement à l'arrière de l'agrafeuse. Insérez les agrafes en veillant à respecter la direction indiquée, puis refermez le compartiment.

Que faire si l'agrafeuse ne tire pas d'agrafes ?

Vérifiez d'abord que le compartiment des agrafes est correctement chargé. Si l'agrafeuse ne tire toujours pas, inspectez la buse pour vous assurer qu'elle n'est pas obstruée.

Comment régler la profondeur d'enfoncement des agrafes ?

Utilisez le réglage de profondeur situé sur le côté de l'agrafeuse. Tournez la molette pour ajuster la profondeur selon vos besoins.

L'agrafeuse fait un bruit anormal, que faire ?

Si vous entendez des bruits inhabituels, arrêtez immédiatement l'agrafeuse et vérifiez qu'il n'y a pas d'agrafes coincées. Si le problème persiste, contactez le service client.

Quel type d'agrafes puis-je utiliser avec la DEWALT DPN9017PL-XJ ?

Cette agrafeuse est compatible avec des agrafes de type 90 (ou 18 mm) et 100 (ou 25 mm). Assurez-vous de vérifier les spécifications de votre modèle.

Comment nettoyer l'agrafeuse ?

Pour nettoyer l'agrafeuse, débranchez-la et utilisez un chiffon sec pour enlever la poussière et les débris. Ne pas utiliser de produits chimiques agressifs ou de solvants.

Est-ce que la DEWALT DPN9017PL-XJ est garantie ?

Oui, ce produit est généralement couvert par une garantie limitée de 3 ans. Vérifiez les documents fournis avec le produit pour plus de détails.

Comment puis-je contacter le service après-vente de DEWALT ?

Vous pouvez contacter le service après-vente de DEWALT par téléphone ou via leur site web. Assurez-vous d'avoir votre numéro de modèle et le numéro de série à portée de main.

MODE D'EMPLOI DPN9017PL-XJ DEWALT

Consignes de sécurité m IMPORTANT ! LIRE ATTENTIVEMENT CETTE NOTICE : Il est essentiel que tous les utilisateurs des outils lisent et comprennent toutes les sections de ce manuel de données techniques sur l’outil ainsi que le manuel séparé de consignes de sécurité et d’utilisation fourni avec l’outil. Tout manquement à cette mesure de précaution importante pourrait être la cause d’accidents et de blessures graves pour l’utilisateur de l’outil comme pour d’autres personnes se trouvant à proximité de la zone de travail. m ATTENTION ! Il faudra porter un système de protection des yeux conforme à la norme 89/686/EEC et d’une valeur de protection égale ou supérieure à celle définie par la norme EN166. Cependant, tous les aspects du travail de l’opérateur, l’environnement et autres types de machines utilisées, doivent aussi être pris en considération en choisissant des équipements de protection individuelle appropriés. NB: Les lunettes dépourvues d’écran latéral ainsi que les masques à poussière n’offrent pas une protection suffisante. m MISE EN GARDE! Pour éviter toute blessure accidentelle: l Ne jamais mettre la main ni aucune autre partie du corps dans la zone d’éjection des clous. l Ne jamais diriger la machine vers soi-même ni vers autrui, qu’elle soit chargée ou non. l Ne jamais s’amuser ou chahuter avec la fixeuse. l Ne jamais appuyer sur la gâchette si le nez n’est pas appuyé contre la pièce à usiner. l Toujours manipuler la fixeuse avec précaution. l Cet outil est conçu pour fixer du bois sur du bois dans le montage de palettes/caisses. NE PAS L’UTILISER pour fixer des matériaux plus durs qui pourraient causer l’écrasement des attaches et des dégâts à l’outil. Si vous n’êtes pas sûr(e) que l’outil convienne à l’application souhaitée, veuillez contacter votre agent commercial local. l Ces outils doivent uniquement être utilisés pour des applications de bois à bois. l Ne jamais appuyer sur la gâchette ni sur le palpeur pendant le chargement de la fixeuse. l Pour éviter toute mise en marche accidentelle et par conséquent des risques de blessures, il faut toujours débrancher l’air :

1. Avant de procéder à un réglage.

2. Pendant les opérations d’entretien.

3. Pour débloquer un grippage.

4. Lorsque l’outil est inutilisé.

5. Si l’on se déplace dans une autre zone de travail,

afin d’éviter toute mise en marche accidentelle et par conséquent des risques de blessures.

6. Pendant le nettoyage et l’entretien

l Veuillez lire le livret de consignes de sécurité et d’utilisation supplémentaires avant d’utiliser l’outil. l N’utilisez pas d’oxygène ou de gaz inflammables comme source d’énergie pour des outils pneumatiques. l L’utilisation de cet outil peut être la source d’étincelles et entraîner l’ignition de matières et de gaz inflammables. m IMPORTANT! Fonctionnement de l’outil: l Pour identifier le mode opérationnel de votre modèle d’outil, vérifier la plaque d’identification fixée sur l’outil ou au dos de ce manuel et le tableau correspondant colonne L pour ce modèle. Lire la section correspondante des Instructions de Sécurité et d’Utilisation pour de plus amples informations sur ce type de déclenchement. Note: N’utiliser que les fixations recommandées par

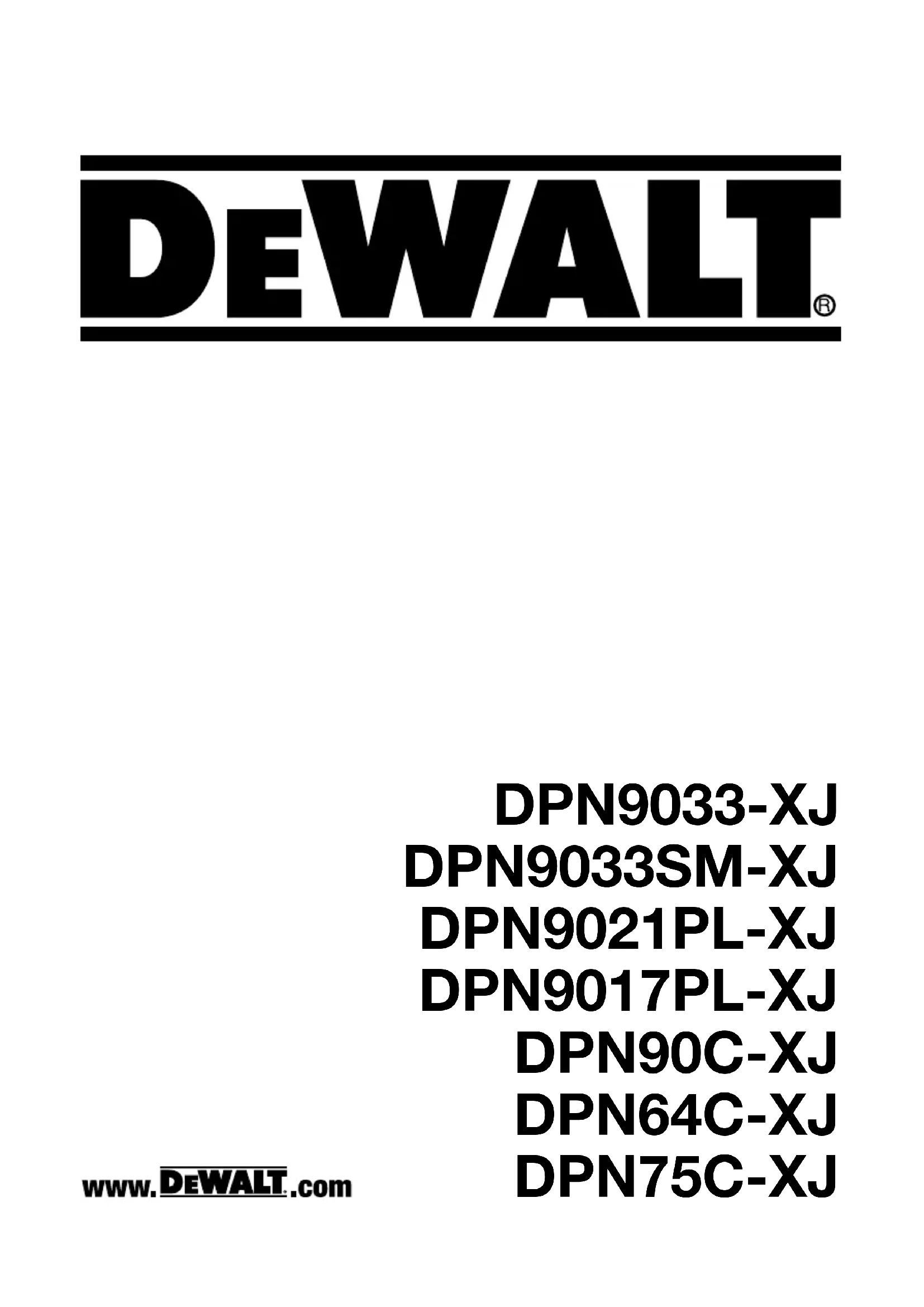

EWALT pour les outils DEWALT ou des clous conformes aux spécifications DEWALT. CLOUEUSES A CHARPENTE ET A ROULEAUX PNEUMATIQUES - DPN9033-XJ, DPN9033SM-XJ, DPN9021PL-XJ, DPN9017PL-XJ, DPN90C-XJ, DPN64C-XJ, DPN75C-XJ Félicitations ! Vous avez choisi un outil DEWALT. Des années d’expérience en matière de développement et d’innovation de produit ont fait de DEWALT l’un des partenaires les plus fiables pour les utilisateurs d’outils électriques professionnels.FRANÇAIS

Instructions d’utilisation

CHARGEMENT DE L’OUTIL

m AVERTISSEMENT !: Lors du chargement de la machine 1) Ne jamais mettre la main ni aucune autre partie du corps dans la zone d’éjection des clous ; 2) Ne jamais diriger la machine vers soi-même ni vers autrui ; 3) Ne jamais appuyer sur la gâchette ni sur le palpeur afin d’éviter tout déclenchement accidentel, pouvant être la cause de blessures.

1. Ouvrir le chargeur : Tirer sur le poussoir pour engager le

2. Tenir le cloueur de manière à ce que le chargeur soit

tourné vers le bas. Insérer un bâton de clous. (Fig. 2)

3. Refermer le chargeur : Relâcher le poussoir en tirant

d’abord dessus pour pouvoir appuyer sur le levier de relâche. Faire glisser le poussoir contre les clous. (Fig. 3)

DPN90C-XJ / DPN75C-XJ / DPN64C-XJ

1. Ouverture du chargeur : Tirer le blocage vers le bas et

ouvrir la porte. Ouvrir le couvercle du chargeur. (Fig. 4)

2. Vérifier le réglage : il doit être conforme à la longueur du

clou utilisé. L’avance des clous dans le chargeur ne sera pas synchronisée si le réglage n’est pas correct. Pour changer de réglage : Le chargeur contient une plate-forme réglable sur laquelle repose le rouleau de clous. La plate-forme à clous peut être ajustée vers le haut ou le bas pour différentes longueurs de clous. Pour changer de réglage, tirer sur la tige et tourner sur le cran correct. (Fig. 5) Cran DPN90C-XJ DPN64C-XJ DPN75C-XJ 1 50-65mm 32-40mm 38-40mm 2 70-75mm 45-50mm 45-50mm 3 80-90mm 55-64mm 55-60mm

3. Chargement de la bobine de clous : Placer la bobine de

clous sur la tige dans le chargeur. Dérouler une quantité de clous suffisante pour alimenter le cliquet. Placer le premier clou devant la dent avant du cliquet d’avancement dans le chenal de déclencheur. Les têtes des clous doivent se trouver dans la fente du bec. (Fig. 6)

4. Refermer la porte/le couvercle du magasin. Vérifier que le

loquet à ressort s’enclenche correctement lorsque vous le relâchez. (S’il ne s’enclenche pas à fond, vérifier que les têtes de clous sont engagées dans la fente du bec)

NOTE : MODELES DPN64C-XJ / DPN75C-XJ

UNIQUEMENT Enlèvement de la bande plastique : Au fur et à mesure de l’utilisation des clous, la bande plastique sort de l’outil. Lorsqu’une longueur suffisante est sortie, il suffit de la déchirer en tirant contre le bord aigu du bec. (Fig. 7)

1. Débrancher l’outil de l’alimentation en air

2. Tirer sur le poussoir jusqu’à ce qu’il soit arrêté par le cliquet

3. Faire glisser les clous vers l’arrière et les retirer

ATTENTION: Poussoir et ressort du poussoir (ressort à force constante). Il est essentiel de faire attention en enlevant les clous. Si le levier de relâche se désengage, le ressort ramène le poussoir vers l’avant au risque de coincer la main de l’utilisateur. La maintenance de l’outil au niveau du chargeur doit être effectuée avec la plus grande attention. Le ressort est autour d’un rouleau auquel il n’est pas attaché. Si le ressort est étiré excessivement, l’extrémité sortira du rouleau et le ressort risque de coincer la main de l’utilisateur en se refermant d’un coup. Les bords du ressort sont aussi très fins et coupants. Il faudra également faire attention de ne pas déformer le ressort en permanence, ce qui réduirait sa force. TIGE DEGUIDAGE

(DPN9033-XJ / DPN9033SM-XJ /

DPN9021PL-XJ / DPN9017PL-XJ) Fig. 9 Repérer le guide (A) Tirer sur le couvercle et tourner (B) Fig. 10 Repérer le port d’accès pour la mise en place et le démontage de la tige de guidage (C) Repérer le chenal de rangement de la tige de guidage (D)FRANÇAIS

Ouvrir le couvercle en le tournant pour installer ou retirer la tige de guidage (E) Mettre en place ou retirer la tige de guidage par l’arrière du chargeur (F) Fig. 11 Mettre la tige de guidage en place (G) pour des pointes de 2.8mm à 3.3mm. Fermer le couvercle (B) en tournant. Mettre la tige de guidage en place (H) pour des pointes de 3.3mm à 4.1mm. Fermer le couvercle (B) en tournant. RÉGLAGE DU CONTRÔLE DE PROFONDEUR

DPN9017PL-XJ / DPN90C-XJ) (Fig. 12) Le dispositif de réglage du contrôle de profondeur des fixations permet de s’assurer de la profondeur d’enfoncement du clou : tête noyée ou juste au-dessus de la surface ou fraise profonde ou peu profonde. Attention! Débrancher l’outil de l’alimentation d’air avant d’essayer de démonter quelque élément que ce soit et avant de changer le réglage de la pièce de contact avec le matériau.

1. Enfoncer le bouton de verrouillage

2. Régler la position du bras de contact vers le haut pour

augmenter la profondeur ou vers le bas pour la diminuer.

3. Relâcher le Bouton de verrouillage.

Note: L’accessoire de connecteurs métalliques n’est pas réglable en profondeur. DPN75C-XJ / DPN64C-XJ (Fig. 13) Le régulateur de profondeur DIAL-A-DEPTH™ fournit un contrôle précis de la profondeur d’enfoncement de la fixation: à ras de la surface de la pièce usinée, légèrement ou profondément enfoncé. Etalonner d’abord la pression de l’air comprimé pour une pénétration constante du matériel à fixer puis utiliser le régulateur DIAL-A-DEPTH™ pour obtenir la profondeur d’enfoncement désirée. CROCHET DE SUSPENSION (Tous les modèles sont munis d’un déclencheur gris- Fig. 14) Ces outils sont fournis avec un crochet de suspension supplémentaire pour ranger l’appareil ou le suspendre de manière provisoire. m ATTENTION ! Ne jamais utiliser le crochet de suspension pour attacher l’outil au corps, aux vêtements ou à la ceinture. m ATTENTION ! Ne jamais utiliser le crochet de suspension pour les outils actionnés par déclencheur contact (noir).

DÉFLECTEUR DE DIRECTION

D’ÉCHAPPEMENT D’AIR (Fig. 15) Le déflecteur d’échappement d’air réglable peut être tourné dans la direction requise quelle qu’elle soit manuellement, sans outils.DEUTSCH

Nous déclarons sous notre seule responsabilité que cet outil d’enfoncement de fixations ainsi qu’il est identifié ci-dessus est conforme à la norme suivante : EN 792-13:2000+A1:2008 aux termes de la Directive 2006/42/EC sur les Machines. Les fichiers techniques de construction destinés aux autorités sont disponibles aux adresses ci-dessous.
