AR5R09 - Ventilateur ARDES - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Ventilateur
Puissance	50 W
Nombre de vitesses	3 vitesses
Diamètre des pales	40 cm
Fonction oscillation	Oui
Dimensions	Hauteur : 130 cm, Largeur : 40 cm, Profondeur : 40 cm
Poids	3,5 kg
Matériau	Plastique et métal
Utilisation	Intérieur, idéal pour les pièces de vie
Maintenance	Nettoyage régulier des pales et du filtre
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - AR5R09 ARDES

Comment assembler le ventilateur ARDES AR5R09 ?

Pour assembler le ventilateur ARDES AR5R09, commencez par fixer la base au mât en utilisant les vis fournies. Ensuite, attachez la tête du ventilateur au mât en veillant à bien la verrouiller. Consultez le manuel d'instructions pour des étapes détaillées.

Le ventilateur ne s'allume pas, que faire ?

Vérifiez d'abord que le ventilateur est bien branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'on'. Si le problème persiste, il pourrait y avoir un défaut électrique, contactez le service après-vente.

Quel est le niveau sonore du ventilateur ARDES AR5R09 ?

Le ventilateur ARDES AR5R09 fonctionne à un niveau sonore d'environ 50 dB en vitesse maximale, ce qui est relativement silencieux pour un ventilateur de cette catégorie.

Comment nettoyer le ventilateur ARDES AR5R09 ?

Pour nettoyer le ventilateur, éteignez-le et débranchez-le. Retirez la grille avant en dévissant les vis. Utilisez un chiffon humide pour essuyer les pales et la grille. Évitez d'utiliser des produits chimiques agressifs.

Le ventilateur a des vibrations, que faire ?

Si le ventilateur vibre, vérifiez qu'il est placé sur une surface plane et stable. Assurez-vous que toutes les vis sont bien serrées. Si le problème persiste, contactez le service technique.

Le ventilateur ARDES AR5R09 a-t-il une télécommande ?

Non, le ventilateur ARDES AR5R09 ne dispose pas de télécommande. Il se contrôle manuellement via le panneau de commande situé sur le haut du ventilateur.

Quelle est la puissance du ventilateur ARDES AR5R09 ?

Le ventilateur ARDES AR5R09 a une puissance nominale de 45 W.

Où puis-je trouver des pièces de rechange pour le ventilateur ?

Les pièces de rechange pour le ventilateur ARDES AR5R09 peuvent être commandées auprès du service client d'ARDES ou via des revendeurs agréés.

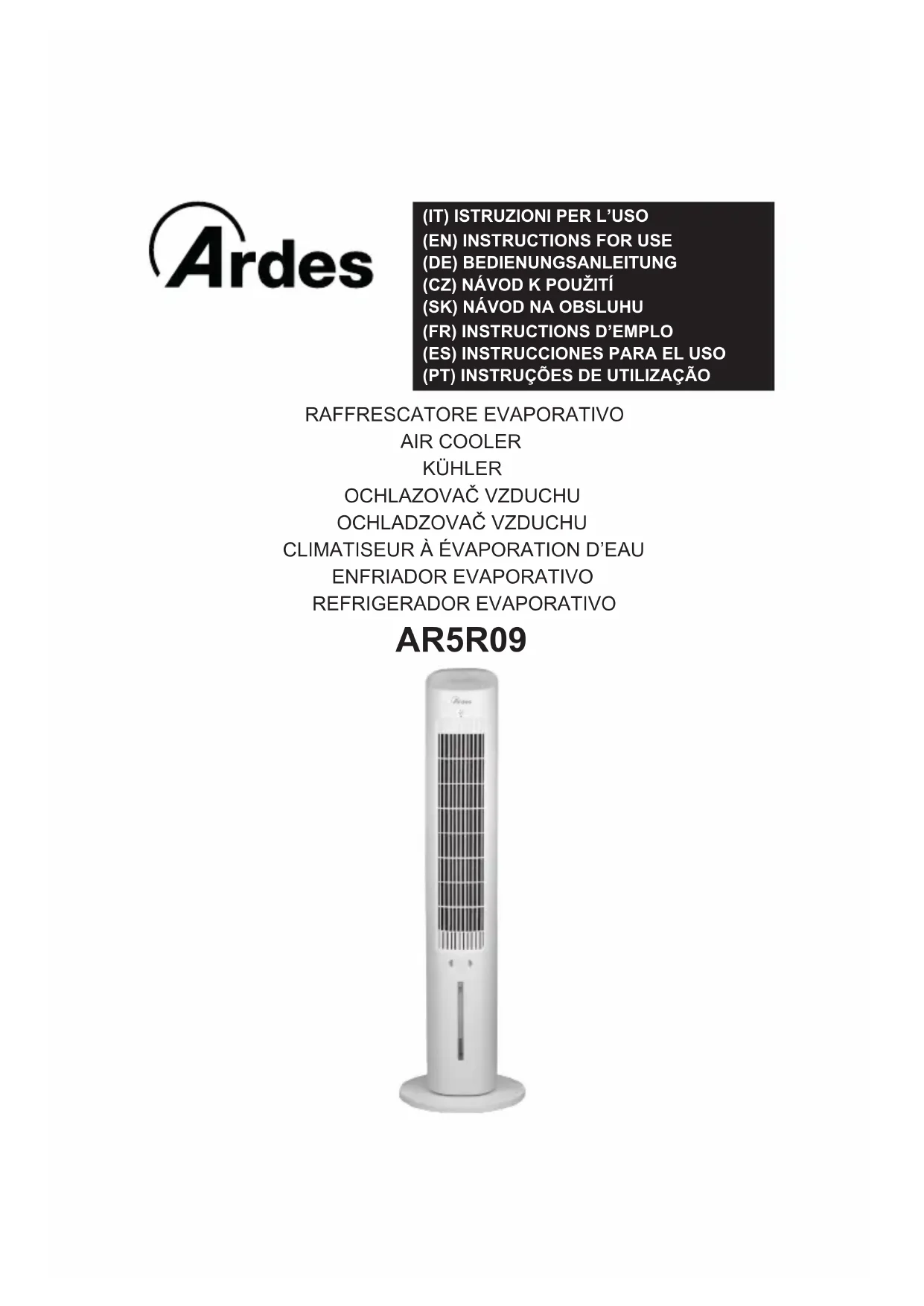

MODE D'EMPLOI AR5R09 ARDES

CLIMATISEUR À ÉVAPORATION D’EAU

ATTENTION : lire attentivement cette notice car elle contient d’importantes instructions pour la sécurité en matière d’installation, usage et entretien. Instructions importantes à conserver pour des références futures.

• L’appareil peut être utilisé par les enfants de plus de 8 ans et par des personnes aux capacités physiques, sensorielles ou mentales réduites ou sans l’expérience ni les connaissances nécessaires, à condition d’être surveillées ou après avoir reçu les instructions relatives à l’utilisation sûre de l’appareil et avoir compris les risques inhérents.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien ne doivent pas être réalisés par des enfants sans surveillance.71

• Si le câble d’alimentation devait être endommagé, il faut le remplacer uniquement auprès des centres d’assistance autorisés par le constructeur, an de prévenir chaque risque.

• NE PAS DÉMONTER le ventilateur : ce ventilateur n’est pas démontable.

• Soyez conscient que des niveaux d’humidité élevés peuvent favoriser la croissance d’organismes biologiques dans l’environnement.

• Ne laissez pas la zone autour de l’appareil devenir humide ou mouillée. En cas d’humidité, baissez la sortie de l’appareil. Si le volume de sortie de l’appareil ne peut pas être baissé, utilisez l’appareil par intermittence. Ne laissez pas les matériaux absorbants, tels que les tapis, les rideaux, les tentures ou les nappes, devenir humides.72

• Débranchez l’appareil pendant le remplissage et le nettoyage.

• Ne laissez pas d’eau dans le réservoir lorsque l’appareil n’est pas utilisé.

• Videz et nettoyez l’appareil avant de le ranger. Nettoyez l’appareil avant la prochaine utilisation.

• Attention à ne pas renverser l’appareil. Les enfants NE doivent PAS jouer avec l’appareil. Cet appareil devra être destiné uniquement à l’utilisation pour laquelle il a été conçu ; tout usage non conforme aux indications contenues dans cette notice est impropre et dangereux. Le fabricant décline toute responsabilité pour les dommages dérivant de l’utilisation impropre et/ ou déraisonnable. Cet appareil N’est PAS indiqué pour l’usage dans des lieux à atmosphère explosive (présence de substances inammables sous forme de gaz, vapeur, brouillard ou poussière, dans des conditions atmosphériques où, après l’allumage, la combustion se propage dans l‘air) Les éléments de l’emballage (sachets en plastique, polystyrène expansé, etc.) ne doivent pas être laissés à la portée des enfants ou de personnes incompétentes car ils représentent des sources de danger potentiel. L’installation/assemblage du dispositif devra être e󰀨ectué(e) selon les consignes du fabricant. Une mauvaise procédure peut provoquer des dommages aux personnes, animaux ou choses, pour lesquels le fabricant ne peut être retenu responsable. Positionner et utiliser l’appareil sur un plan d’appui horizontal et stable. Vérier, avant d’utiliser l’appareil, son état et celui du cordon d’alimentation. En cas de doutes, s’adresser au personnel qualié. S’assurer, avant d’alimenter l’appareil, que les données de la plaque (tension et fréquence) correspondent à celles du réseau de distribution73 électrique et que la prise est conforme à la che du câble de l’appareil. Vérier que l’installation électrique utilisée pour l’alimentation est dotée des protections conformes aux lois en vigueur. Il NE faut PAS alimenter l’appareil avec des prises doubles. Éviter, si possible, l’utilisation d’adaptateurs et/ou de rallonges ; si leur utilisation s’impose, utiliser exclusivement du matériel conforme aux normes de sécurité en vigueur et respectueux des paramètres électriques des adaptateurs en question. L’appareil ne doit pas être allumé avec des temporisateurs externes et/ ou d’autres dispositifs de contrôle à distance non expressément cités dans ce manuel. Il NE faut PAS utiliser ni conserver le dispositif à proximité des sources de chaleur localisées (radiateurs, poêles, etc.). Il NE faut PAS plonger l’appareil dans l’eau ou d’autres liquides ; s’il devait tomber accidentellement dans l’eau, il NE faut PAS le récupérer avant d’avoir débranché le cordon d’alimentation de la prise électrique. Pour utiliser l’appareil pour la première fois, s’assurer d’avoir enlevé toutes les étiquettes ou lm de protection qui en empêche le bon fonctionnement. Brancher et débrancher le cordon d’alimentation avec les mains sèches et en le tenant fermement. Contrôler, avant de brancher la che à la prise, que le bouton de marche de l’appareil est positionné sur « OFF » (éteint). Dérouler totalement le cordon d’alimentation pour éviter les surchau󰀨es, éviter de tirer dessus (il ne faut pas le tendre, l’agiter ni l’utiliser pour traîner l’appareil auquel il est branché). Éviter de positionner le cordon d’alimentation sur des surfaces abrasives ou tranchantes ou à des endroits où il peut facilement s’abîmer. Il NE faut PAS obstruer totalement ni partiellement les prises d’air ou y insérer des objets à l’intérieur. Il ne faut pas toucher l’appareil avec les parties du corps mouillées ou humides pendant le fonctionnement ; nous conseillons en tous les cas de mettre, entre soi-même et le plan d’appui, un élément isolant (par exemple en chaussant des chaussures avec la semelle en caoutchouc). Pendant l’utilisation l’appareil doit être tenu à distance de sécurité de tout objet et/ou substance inammable ou potentiellement explosive. En cas de fonctionnement anormal ou d’anomalies pendant le74 fonctionnement, éteindre immédiatement l’appareil, le débrancher de sa source d’alimentation, vérier les causes des anomalies, éventuellement avec l’aide d’un personnel qualié. Éviter dans tous les cas d’e󰀨ectuer des opérations non prévues dans ce manuel d’emploi (démontage et/ou modications). Débrancher l’appareil par le câble d’alimentation du dispositif durant les périodes d’inutilisation prolongée, avant de le ranger et d’e󰀨ectuer une quelconque opération de nettoyage ou d’entretien. Conserver et utiliser l’appareil exclusivement en milieux internes ou en tous les cas, protégés des agents atmosphériques comme la pluie, les rayons directs du soleil ou de la poussière. L’appareil n’est pas conçu pour l’utilisation et la conservation à l’extérieur. Le nettoyage et l’entretien du dispositif NE doivent PAS être e󰀨ectués par des enfants sans la surveillance d’un adulte. Avant de débrancher l’appareil, l’éteindre par la commande du panneau de contrôle. Si on décide de ne plus utiliser un appareil de ce type, il est recommandé d’exclure toutes les parties de l’appareil qui peuvent constituer une source de danger ou de les éliminer/recycler conformément aux normes en vigueur dans le pays d’utilisation. Il NE faut PAS alimenter le dispositif sans l’avoir d’abord correctement assemblé d’après les instructions de ce manuel. Positionner l’appareil à une distance adéquate des objets ou des murs autours pour que le fonctionnement ne puisse pas provoquer de dommages accidentels. Il NE faut PAS utiliser le dispositif à proximité de fourneaux à gaz ou de ammes nues en général. Il NE faut PAS utiliser le dispositif à proximité de rideaux ou tissus. Il NE faut PAS accrocher le ventilateur à un mur ou au plafond, la seule installation admise est celle expressément indiquée dans ce manuel. Il NE faut en aucun cas couvrir l’appareil durant le fonctionnement. Il NE faut PAS introduire d’objets ou des parties du corps dans la grille de protection des hélices. Il NE faut PAS laisser l’appareil trop longtemps sans surveillance pendant75 le fonctionnement. Il NE faut PAS rester trop longtemps exposé au ux d’air généré par le dispositif en marche, peut provoquer des dommages à la santé. Si le ventilateur doit être stocké pendant une longue période et non utilisé de façon régulière, remettre le ventilateur dans son emballage d’origine et le ranger dans un lieu sec et sans humidité. Pour l’utiliser la première fois après une longue période d’inutilisation, contrôler que le ventilateur est propre et que les aubes du moteur tournent (quand le dispositif est éteint) sans aucun frein. MISES EN GARDE POUR LES PILES:

1. GARDER LES PILES HORS DE LA PORTÉE DES ENFANTS.

L’ingestion peut provoquer des brûlures chimiques, une perforation des tissus mous et la mort. Des brûlures graves peuvent survenir dans les 2 heures suivant l’ingestion. Consulter un médecin immédiatement.

2. Ne pas laisser les enfants remplacer les piles.

3. Insérer les piles correctement en respectant les polarités (+ et -)

indiquées sur les piles et sur l’appareil.

4. Les piles ne doivent pas être court-circuitées.

5. Ne pas charger les piles.

6. Ne pas forcer les piles à se décharger.

7. Ne pas utiliser simultanément de piles neuves et usagées, ni de piles

de types ou de fabricants di󰀨érents.

8. Les piles déchargées doivent être immédiatement retirées de

l’appareil et éliminées conformément aux lois en vigueur.

9. Ne pas chau󰀨er les piles et ne pas les exposer à la chaleur.

10. Ne pas souder directement les piles.

11. Ne pas démonter les piles.

12. Ne pas déformer les piles.

13. Ne pas jeter les piles au feu.

14. Ne pas mettre en contact avec de l’eau ou de l’humidité, surtout si le

conteneur des piles est endommagé.

15. Ne pas capsuler ou modier les piles.

16. Ranger les piles non utilisées dans leur emballage d’origine, à l’écart

des objets métalliques. Si elles ont été déjà retirées de l’emballage, ne pas mélanger les piles.76

17. Si vous avez l’intention de ne pas utiliser l’appareil pendant une

période prolongée, retirez les piles.

18. Nettoyer les contacts des piles et ceux de l’appareil avant d’insérer

19. En cas de fuites des piles, éviter tout contact avec le matériau qui fuit;

en cas de contact, rincer la partie a󰀨ectée avec de l’eau et consulter un médecin. Informations Techniques

Voir les images en n de livret (FIG. 1).

1. Grille sortie de l’air

2. Panneau de commande

5. Tampon de refroidissement

6. Pommeau d’ouverture

Instructions d’emploi

Assemblage (Voir les images en n de livret) Attention ! Pendant le montage, le ventilateur doit toujours être Éteint et débranché du réseau électrique.

• Assemblez les 2 moitiés de la base ensemble (FIG. 3-4).

• Pour xer la base au ventilateur, retourner le corps ; poser sur une surface souple pour ne pas endommager la partie supérieure de l’appareil.

• Placez la base sur le ventilateur comme indiqué sur la FIG.5.

• Fixez la base en la tournant dans le sens inverse des aiguilles d’une montre (FIG. 6).

• Pour démonter la base, appuyez sur la pièce en plastique indiquée sur la FIG. 7. Vérier que tous les éléments sont correctement xés entre eux. Attention! Brancher au réseau seulement après avoir complètement assemblé le ventilateur.

8. Cordon électrique

10. Grille d’entrée d’air

12. Récipients pour glace

- Le ventilateur ne doit pas être utilisé sans une base xe. - Le dispositif peut être utilisé uniquement en position droite et verticale. - Ce dispositif ne peut pas être utilisé horizontalement. Remplir le réservoir:

• Extraire partiellement le réservoir (Attention : le réservoir de l’eau ne peut pas être extrait entièrement) après avoir tourné la poignée d’ouverture en position horizontale.

• Verser de l’eau déminéralisée froide et propre dans le réservoir de façon à ce que le niveau de l’eau soit comprise entre l’indicateur « Min » de minimum et « Max » de maximum.

• Pour un e󰀨et plus rafraîchissant, insérer dans le réservoir de l’eau les conteneurs de glace fournis en standard, préalablement remplis d’eau et placés dans le congélateur jusqu’à ce qu’il soient entièrement congelés.

• Refermer le réservoir. ATTENTION!

• Avant de remplir le réservoir, éteindre et débrancher l’unité de la prise de courant.

• Ne pas ajouter de substances chimiques, d’huiles ou d’autres additifs dans le réservoir : ce dernier doit être rempli uniquement avec de l’eau déminéralisée propre (préalablement bouillie) ou de l’eau distillée.

• Utiliser exclusivement de l’eau froide pour remplir le réservoir.

• Surveiller le niveau de l’eau dans le réservoir : il doit être compris entre l’indication « min » (quantité minimum d’eau) et « max » (quantité maximum d’eau). Positionner le ventilateur sur une surface plate et stable et brancher la che dans une prise de courant ; l’appareil émet un « bip » sonore, le voyant “ON/OFF” (G1) est allumé sur le panneau de commande. Le ventilateur peut être commandé par le panneau de commande placé sur le corps principal et par la télécommande fournie. Voir les images en n de livret (FIG. 2)78 Boutons: A. On/O󰀨 B. Vitesse C.Timer (Temporisateur) D. Oscillation E. Refroidissement F. Modalité G. Indicateurs lumineux Piles La télécommande est fournie sans piles; avant l’utilisation, ouvrir le compartiment situé au dos de la télécommande (suivre les gures au dos de la télécommande) et insérez une pile CR2025 3V en respectant la polarité indiquée. Pour enlever les piles, ouvrir le compartiment situé au dos de la télécommande (suivre les gures au dos de la télécommande). Bouton ON/OFF (A): Appuyer sur le bouton On/O󰀨 une fois pour activer le ventilateur. Le ventilateur se met en marche à la vitesse moyenne et l’indicateur lumineux « MIDDLE » (G3) s’allume. Appuyer sur le bouton On/O󰀨 pour éteindre l’appareil lorsqu’il est allumé. Bouton VITESSE (B): Appuyer sur le bouton Vitesse avec le ventilateur en marche pour sélectionner la vitesse désirée entre minimum, moyenne et maximum. La vitesse sélectionnée est indiquée par le voyant lumineux allumé sur le panneau de commandes : « LOW » (G2) vitesse minimum, « MIDDLE » (G3) vitesse moyenne, « HIGH » (G4) vitesse maximum. Bouton TIMER (TEMPORISATEUR) (C): Appuyer sur le bouton Timer quand le ventilateur est allumé pour programmer l’arrêt di󰀨éré du ventilateur à un intervalle compris entre 1 heures et 12 heures à partir du moment de la programmation. À chaque pression, le temps augmente de 1 heures et les indicateurs lumineux du temporisateur (indiqués par 1h, 2h, 4h, 8h) s’allument sur le panneau de commande. Si tous les voyants sont éteints, cela signie que le minuteur79 n’a pas été conguré et que le produit fonctionnera en mode continu jusqu’à l’arrêt manuel. Bouton OSCILLATION (D): Appuyer sur le bouton « Oscillation » avec le ventilateur en marche pour activer l’oscillation automatique de gauche à droite. Le voyant correspondant indiqué par « Oscillation » (G10) s’allume sur le panneau de commande. Appuyer de nouveau sur le bouton « Oscillation » pour désactiver cette fonction ; le témoin lumineux « Oscillation » (G10) s’éteint sur le panneau de commande. Bouton REFROIDISSEMENT (E): Appuyer sur le bouton Refroidissement (E) lorsque le produit est allumé pour activer la fonction de refroidissement par évaporation d’eau. Cette modalité prévoit l’utilisation d’eau. Vérier toujours le niveau d’eau dans le réservoir avant d’activer cette fonction. Les conteneurs à glace fournis augmentent l’e󰀨et rafraîchissant : avant l’utilisation, remplir les conteneurs à glace d’eau et les placer au congélateur jusqu’à ce qu’ils soient complètement congelés ; puis les placer dans le réservoir d’eau en veillant à ce que le niveau d’eau ne dépasse pas le seuil maximum. Lorsque la fonction de refroidissement par évaporation d’eau est activée, le témoin lumineux (G9) est allumé en rouge sur le panneau de commande. Pour désactiver la fonction de refroidissement par évaporation d’eau: Appuyer sur le bouton Refroidissement (E) pour désactiver la fonction de refroidissement par évaporation d’eau. Lorsque la fonction de refroidissement par évaporation d’eau est désactivée, le témoin lumineux (G9) est éteint sur le panneau de commande et l’appareil fonctionne uniquement comme un simple ventilateur. Bouton Mode (F) Appuyer sur ce bouton lorsque le ventilateur est en marche pour sélectionner le mode de fonctionnement souhaité parmi : normal (indicateur lumineux G7), naturel (indicateur lumineux G6) ou nocturne (indicateur lumineux G5).80 Maintenance

Avant d’e󰀨ectuer un nettoyage ordinaire, arrêter le ventilateur et débrancher l’alimentation électrique. Utiliser un chi󰀨on doux et sec pour le nettoyage extérieur. Il NE faut PAS plonger le ventilateur dans l’eau, ni le vaporiser avec des liquides quelconques. Il NE faut PAS utiliser de solvants ou d’autres produits chimiques pour le nettoyage. Lorsqu’il n’est pas utilisé, conserver le ventilateur dans un endroit sec. NETTOYAGE QUOTIDIEN Pour réduire la croissance bactérienne et les dépôts calcaires, vider le réservoir tous les jours après utilisation et le sécher avec un chi󰀨on doux et propre. Nettoyage du tampon de refroidissement: Retirez la grille d’entrée d’air (FIG. 9) puis le coussin de refroidissement. Nettoyez le coussin de refroidissement sous l’eau et placez-le à l’intérieur de l’appareil. Fixez la grille (FIG. 10). Attention : le coussin de refroidissement et la grille d’entrée d’air doivent être placés dans l’appareil avant de l’allumer. Nettoyage du réservoir: Tourner le pommeau d’ouverture (6) en position horizontale, extraire partiellement le réservoir (7) et retirer la pompe (FIG. 11). Extraire le réservoir et le nettoyer à l’aide d’un chi󰀨on souple et humide. En cas de présence de résidus minéraux au fond de la cuve, utiliser un Comment utiliser le porte-arôme (13) Ouvrez le récipient du ltre en le tirant vers l’extérieur. Versez quelques gouttes d’arôme sur le ltre en veillant à ce que le liquide ne coule pas (FIG. 8). Fermez le bac à ltre en le réinsérant dans son logement. Attention: l’arôme parfumé ne doit pas être une substance corrosive ou inammable.81 produit de nettoyage neutre qui doit toujours être rincé soigneusement. Fixez la pompe (FIG. 12) et repositionnez le réservoir. Attention: avant de stocker le ventilateur à la n de la saison, il est conseillé de vider complètement le réservoir et de le sécher soigneusement. La grille d’entrée d’air et le tampon de refroidissement doivent également être propres et complètement secs avant de ranger le ventilateur.82 PILES - Retirer les piles de l’appareil avant de l’éliminer. Ne pas jeter les piles avec les ordures ménagères. Les piles doivent être éliminées dans des conteneurs spéciaux ou dans des points de collecte spéciques. Une collecte séparée adéquate permet d’éviter d’éventuels e󰀨ets négatifs sur l’environnement et la santé. Pour enlever les piles, suivre les indications des Instructions d’utilisation.

INFORMATION UTILISATEUR « Mise en oeuvre de la directive 2012/19/UE sur les déchets d’équipements électriques et électroniques (DEEE) », relative à la réduction de l’utilisation de substances dangereuses dans les appareils électriques et électroniques, ainsi qu’à l’élimination des déchets. Le symbole de la poubelle sur roulettes barrée sur l’appareil ou sur son emballage indique que le produit doit être éliminé séparément des autres déchets à la n de sa durée de vie. L’utilisateur doit donc apporter l’appareil à jeter à des centres de collecte séparés appropriés pour les déchets électriques et électroniques. Pour plus de détails, veuillez contacter l’autorité locale spéciale. Une collecte séparée appropriée de l’appareil pour un recyclage, un traitement ou une élimination respectueux de l’environnement permet d’éviter les dommages à l’environnement et à la santé humaine et encourage la réutilisation et/ou le recyclage des matériaux qui composent l’appareil. L’élimination abusive du produit par l’utilisateur entraînera l’application d’amendes administratives conformément aux lois en vigueur. Élimination EMBALLAGES An de respecter l’environnement, les matériaux d’emballage doivent être éliminés correctement, conformément à la collecte sélective. Vériez les réglementations locales.83 GARANTIE Conditions La garantie a une durée de 24 mois à compter de la date d’achat. Cette garantie est valable seulement si correctement compilée et accompagnée du ticket de caisse qui conrme la date d’achat. L’appareil doit être remis exclusivement à notre SAV agréé. La garantie couvre la substitution ou la réparation des composants de l’appareil défectueux à l’origine à cause de vices de fabrication. Nous garantissons toute de même l’assistance (payante) même des produits hors garantie. Le consommateur est titulaire des droits applicables par la législation nationale disciplinant la vente de biens de consommations ; cette garantie ne compromet pas les droits en question. Le fabricant décline toute responsabilité pour les éventuels dommages physiques ou matériels dérivant de l’utilisation impropre de l’appareil et du non-respect des consignes indiquées dans le manuel. Limitations Tous les droits de garantie et toutes nos responsabilités déchoient si l’appareil a été : -modié de la part de personnel non autorisé. -utilisé, conservé ou transporté de façon impropre. La garantie ne couvre pas les pertes de prestations esthétiques ou celles qui ne compromettent pas l’origine des fonctions. Si malgré l’attention dédiée au choix des composants et l’engagement dans la réalisation du produit que vous venez d’acheter vous remarquez des défauts ou si vous avez besoin d’informations, veuillez vous adresser au revendeur de zone.84 Advertencias
