300223 - Carte PCI CSL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte d'extension USB 3.0 PCIe à 4 ports
Interface	PCI Express
Ports	4 x USB 3.0 Type A (externes)
Chipset	Renesas D720201
Alimentation	Prise Molex à 4 broches (connectée à l'alimentation du PC)
Compatibilité système	Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10
Contenu de la livraison	Carte PCIe, CD des pilotes, mode d'emploi
Montage	Insérer dans un emplacement PCI libre, fixer avec une vis, connecter le câble Molex
Entretien et nettoyage	Débrancher l'ordinateur avant nettoyage ; utiliser un chiffon sec et non pelucheux
Sécurité	Ne pas ouvrir la carte ; éviter l'humidité, les chocs et les températures élevées ; respecter les consignes du manuel
Recyclage	Ne pas jeter avec les ordures ménagères ; respecter la directive DEEE (2012/19/EU)
Dimensions (estimation)	Environ 120 x 20 x 100 mm (format standard PCIe)
Marque	CSL
Modèle	300223

FOIRE AUX QUESTIONS - 300223 CSL

Comment installer la carte PCI USB 3.0 ?

Débranchez l'ordinateur. Ouvrez le boîtier, repérez un emplacement PCI libre et retirez la tôle de protection. Insérez fermement la carte dans l'emplacement, fixez-la avec une vis, puis branchez le câble d'alimentation Molex à 4 broches sur l'alimentation du PC. Refermez le boîtier et branchez l'ordinateur.

Quels systèmes d'exploitation sont supportés ?

La carte est compatible avec Windows XP, Vista, 7, 8, 8.1 et 10. Sous Windows 8/8.1/10, les pilotes s'installent automatiquement. Pour Windows 7, une installation manuelle via le CD fourni est nécessaire.

Pourquoi mes ports USB 3.0 ne fonctionnent-ils pas ?

Vérifiez d'abord que le câble d'alimentation Molex est correctement branché. Assurez-vous que les pilotes sont installés : sous Windows 8/10, l'installation est automatique ; sous Windows 7, lancez le fichier 'RENESAS-USB3-Host-Driver-30230-setup' depuis le CD. Redémarrez ensuite l'ordinateur.

L'alimentation Molex est-elle obligatoire ?

Oui, pour fournir une puissance suffisante aux ports USB 3.0, la carte nécessite une connexion Molex à 4 broches depuis l'alimentation du PC. Sans cela, les ports peuvent ne pas fonctionner ou fournir un courant insuffisant.

Puis-je utiliser cette carte avec Windows 10 sans pilote ?

Oui, Windows 10 installe automatiquement les pilotes génériques dès que la carte est détectée. L'installation est normalement terminée en quelques minutes.

Comment obtenir les pilotes si je n'ai pas de lecteur CD ?

Vous pouvez télécharger les pilotes Renesas USB 3.0 depuis le site du fabricant ou utiliser un autre ordinateur pour les copier sur une clé USB. Recherchez 'Renesas USB 3.0 Host Driver' pour votre système.

Puis-je brancher un périphérique USB 2.0 sur cette carte ?

Oui, la carte est rétrocompatible avec les périphériques USB 2.0 et USB 1.1. Ils fonctionneront à leur vitesse native.

La carte est-elle compatible avec les ordinateurs portables ?

Non, cette carte est conçue pour les ordinateurs de bureau dotés d'un emplacement PCI Express interne. Les ordinateurs portables ne disposent généralement pas de ce type de connecteur.

Comment vérifier que la carte est correctement installée ?

Dans le Gestionnaire de périphériques de Windows, développez la section 'Contrôleurs USB'. Vous devriez voir 'Contrôleur hôte USB 3.0 Renesas' ou similaire. Branchez un périphérique USB 3.0 pour confirmer le fonctionnement.

Que faire si la carte n'est pas reconnue ?

Vérifiez que la carte est bien enfoncée dans son emplacement PCIe. Assurez-vous que le câble d'alimentation Molex est branché. Essayez un autre emplacement PCIe si disponible. Si le problème persiste, contactez le support CSL.

MODE D'EMPLOI 300223 CSL

Nous vous remercions d'avoir choisi un produit de CSL. Veuillez lire attentivement le mode d'emploi ci-après afin que cet appareil vous donne satisfaction pendant longtemps.

1 Contenu de la livraison

• Carte d'expansion USB 3.0 PCIe à 4 ports
  • CD des pilotes
• Mode d'emploi

2 Caractéristiques techniques

Interface PCI Express
Sortie 4x prises USB	3.0 de type A - externes
Alimentation en électricité	Prise Molex à 4 broches
Chipset Renesas D720201
Compatibilité Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10

3 Montage

Veuillez débrancher entièrement votre ordinateur du réseau électrique avant de commencer le montage. Evitez tout contact avec les composants sensibles de la carte enfichable et de votre ordinateur.

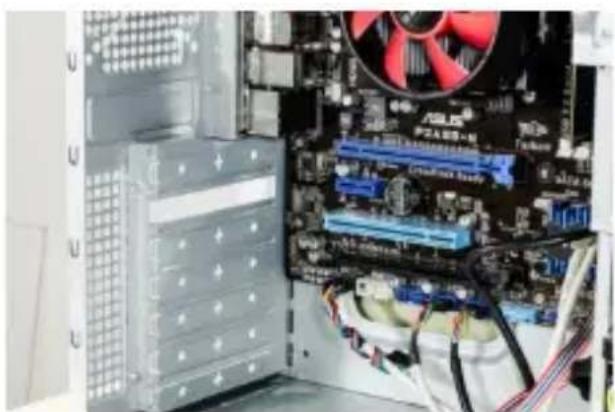

Ouvriez le boîtier de votre ordinateur. Ensuite, recherchez un emplacement PCI libre et enlevez précautionneusement la tôle à fente correspondante.

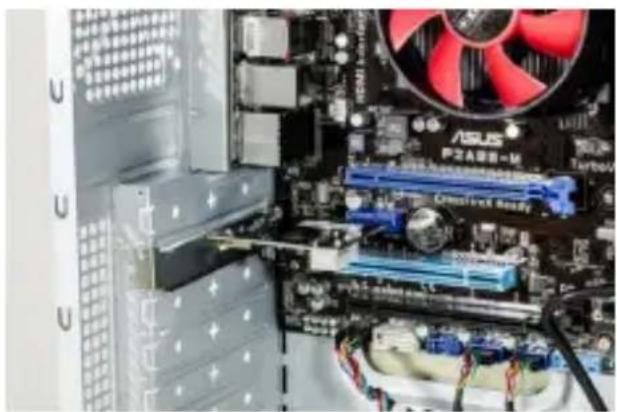

Insérez la carte PCI dans l'emplacement prévu à cet effet. Veillez à ce que la carte soit solidement logée dans son emplacement. Avec une vis, fixez ensuite la carte sur le boîtier du PC.

Fournir la carte d'expansion avec une puissance en connectant un connecteur d'alimentation Molex 4 broches sur votre alimentation avec le produit.

4 Installation du pilote

Si vous utilisez le système d'exploitation Microsoft Windows 8, 8.1 ou Windows 10, l'installation du pilote s'effectue automatiquement. La carte PCIe est opérationnelle en quelques minutes.

Si vous voulez utiliser la carte PCIe avec le système d'exploitation Microsoft Windows 7, poursuivez l'installation du pilote comme décrit.

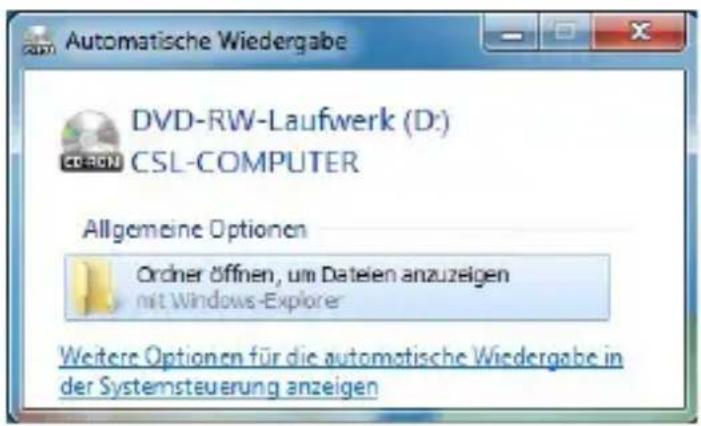

Introduisez le CD des pilotes dans son lecteur et reconnectez le lecteur. La lecture automatique est en cours d'exécution.

Lorsque vous cliquez sur « Ouvrir le dossier pour afficher les fichiers », le contenu du CD s'affiche.

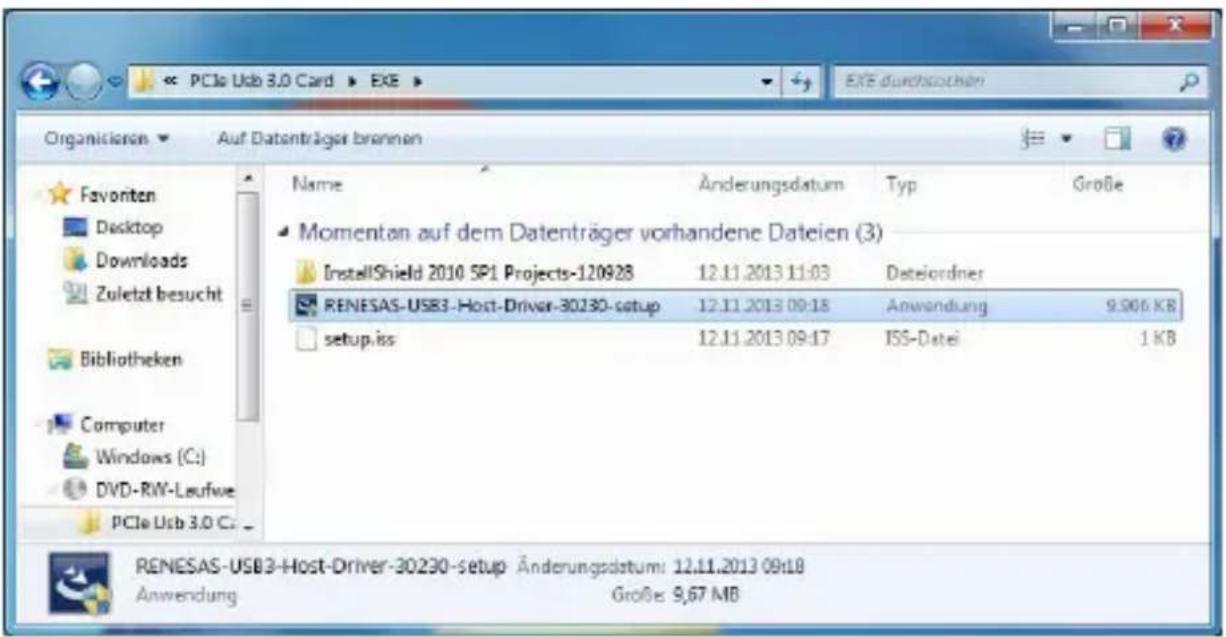

Le pilote se trouve dans un sous-dossier sur le CD. Naviguez au dossier « PCIe Usb 3.0 Card » → « EXE » et appelez ensuite « RENESAS-USB3-Host-Driver-30230-setup ».

Une question de sécurité s'affiche, vous devez la confirmer en appuyant sur « Oui ».

Suivez les indications de l'assistant d'installation, pour effectuer correctement l'installation du pilote. Le dispositif est ensuite opérationnel.

5 Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est pas approuvé pour une utilisation en extérieur, utilisez-le exclusivement dans un endroit sec. Protégez-le d'un taux d'humidité élevé, de l'eau et de la neige. N'exposez pas l'appareil à des températures élevées.

N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations, car cela pourrait endommager les éléments électroniques.

Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser. Ne pas utiliser l'appareil s'il a subi un choc ou qu'il a été endommagé d'une quelconque autre manière. Veillez à respecter les dispositions et les restrictions nationales.

N'utilisez pas l'appareil dans un autre but que celui indiqué dans les instructions. Cet appareil n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux.

Toute modification ou réparation qui n'a pas été effectuée par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en garantie. L'utilisation de l'appareil est réservée aux personnes qui ont lu et compris les présentes instructions. Les spécifications de l'appareil peuvent être modifiées sans notification préalable.

6 Indications de recyclage

Les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères, conformément à la directive DEEE. Leurs éléments doivent être recyclés ou éliminés séparément, car une élimination inappropriée d'éléments toxiques et dangereux pourrait porter préjudice à l'environnement.

Conformément à la loi relative aux appareils électroniques, en tant que consommateur, vous êtes obligé de ramener gratuitement les appareils électriques et électroniques arrivés en fin de vie au fabricant, au point de vente ou dans un point de collecte prévu à cet effet. La loi de chaque pays règle les détails connexes. Le symbole sur le produit, le manuel d'utilisation et/ou l'emballage indique lesdites dispositions. Avec ce type de séparation des matières, de recyclage et d'élimination des appareils usagés, vous prenez part activement à la protection de notre environnement.

Directive DEEE: 2012/19/EU EUN° d'enregistrement DEE: 94495668

Par la présente, la société WD Plus GmbH déclare que l'appareil 300223/20170302SZ019 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
