Tipo de producto	Tarjeta de extensión USB 3.0 PCIe de 4 puertos
Interfaz	PCI Express
Puertos	4 x USB 3.0 Tipo A (externos)
Chipset	Renesas D720201
Alimentación	Conector Molex de 4 pines (conectado a la fuente de alimentación del PC)
Compatibilidad del sistema	Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10
Contenido del envío	Tarjeta PCIe, CD de controladores, manual de instrucciones
Montaje	Insertar en una ranura PCI libre, fijar con un tornillo, conectar el cable Molex
Mantenimiento y limpieza	Desconectar el ordenador antes de limpiar; usar un paño seco y que no suelte pelusa
Seguridad	No abrir la tarjeta; evitar la humedad, golpes y temperaturas elevadas; seguir las instrucciones del manual
Reciclaje	No desechar con la basura doméstica; cumplir con la directiva RAEE (2012/19/UE)
Dimensiones (estimación)	Aproximadamente 120 x 20 x 100 mm (formato estándar PCIe)
Marca	CSL
Modelo	300223

Preguntas frecuentes - 300223 CSL

¿Cómo instalar la tarjeta PCI USB 3.0?

Desconecte el ordenador. Abra la caja, localice una ranura PCI libre y retire la chapa de protección. Inserte firmemente la tarjeta en la ranura, fíjela con un tornillo, luego conecte el cable de alimentación Molex de 4 pines a la fuente de alimentación del PC. Cierre la caja y conecte el ordenador.

¿Qué sistemas operativos son compatibles?

La tarjeta es compatible con Windows XP, Vista, 7, 8, 8.1 y 10. En Windows 8/8.1/10, los controladores se instalan automáticamente. Para Windows 7, se requiere instalación manual mediante el CD suministrado.

¿Por qué no funcionan mis puertos USB 3.0?

Primero verifique que el cable de alimentación Molex esté correctamente conectado. Asegúrese de que los controladores estén instalados: en Windows 8/10 la instalación es automática; en Windows 7, ejecute el archivo 'RENESAS-USB3-Host-Driver-30230-setup' desde el CD. Luego reinicie el ordenador.

¿Es obligatoria la alimentación Molex?

Sí, para proporcionar suficiente potencia a los puertos USB 3.0, la tarjeta necesita una conexión Molex de 4 pines desde la fuente de alimentación del PC. Sin ella, los puertos pueden no funcionar o proporcionar corriente insuficiente.

¿Puedo usar esta tarjeta con Windows 10 sin controlador?

Sí, Windows 10 instala automáticamente los controladores genéricos tan pronto como se detecta la tarjeta. La instalación normalmente se completa en unos minutos.

¿Cómo obtener los controladores si no tengo lector de CD?

Puede descargar los controladores Renesas USB 3.0 desde el sitio web del fabricante o usar otro ordenador para copiarlos en una memoria USB. Busque 'Renesas USB 3.0 Host Driver' para su sistema.

¿Puedo conectar un dispositivo USB 2.0 a esta tarjeta?

Sí, la tarjeta es retrocompatible con dispositivos USB 2.0 y USB 1.1. Funcionarán a su velocidad nativa.

¿La tarjeta es compatible con ordenadores portátiles?

No, esta tarjeta está diseñada para ordenadores de sobremesa que dispongan de una ranura PCI Express interna. Los ordenadores portátiles generalmente no tienen este tipo de conector.

¿Cómo verificar que la tarjeta esté correctamente instalada?

En el Administrador de dispositivos de Windows, expanda la sección 'Controladores USB'. Debería ver 'Controlador host USB 3.0 Renesas' o similar. Conecte un dispositivo USB 3.0 para confirmar el funcionamiento.

¿Qué hacer si la tarjeta no es reconocida?

Verifique que la tarjeta esté bien insertada en su ranura PCIe. Asegúrese de que el cable de alimentación Molex esté conectado. Pruebe otra ranura PCIe si está disponible. Si el problema persiste, contacte al soporte de CSL.

MANUAL DE USUARIO 300223 CSL

Muchas gracias por haberse decidido por un producto de CSL. Para gozar por largo tiempo del aparato adquirido, lea con atención por favor las siguientes breves instrucciones.

1 Volumen de suministro

• Tarjeta de ampliación PCIe USB 3.0 con 4 puertos
  • CD del controlador
• Instrucciones

2 Datos técnicos

Interfaz PCI-Express
Salida 4x conectores USB 3.0 A - externos
Alimentación Conector Molex de 4 polos
Conjunto de chips	Renesas D720201
Compatibilidad Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10

3 Montaje

Por favor, separe completamente su ordenador de la red de corriente. Evite el contacto con componentes sensibles en su tarjeta enchufadle y en su ordenador.

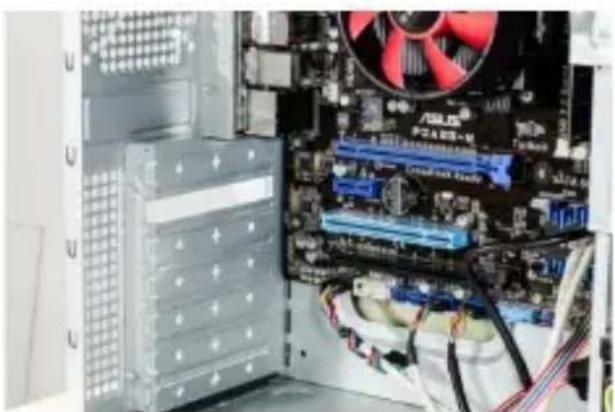

Abra la caja de su ordenador. A continuación, busque una ranura PCI libre y retire con cuidado la chapa de la correspondiente ranura.

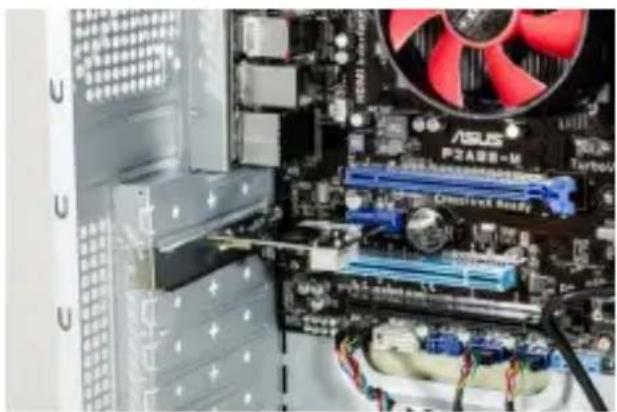

Enchufe la tarjeta PCI en la ranura prevista. Cuide de que la tarjeta tenga un asiento firme en la ranura. Fije a continuación la tarjeta con un tornillo a la caja del PC.

Proporcione la tarjeta de expansión con el poder mediante la conexión de un conector de alimentación Molex de 4 clavijas en la fuente de alimentación con el producto.

4 Instalación del controlador

Si utiliza el sistema operativo Microsoft Windows 8, 8.1 o Windows 10, la instalación del controlador se realiza de forma automática. La tarjeta PCIe está lista para ser utilizada en pocos minutos.

Si desea utilizar la tarjeta PCIe con el sistema operativo Microsoft Windows 7, instale el controlador como se describe a continuación.

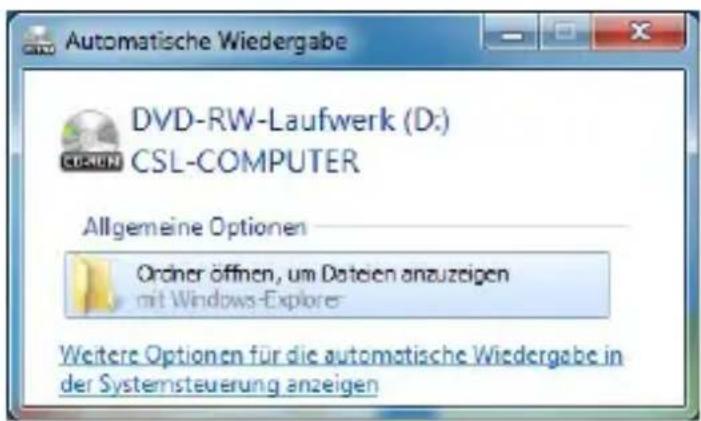

Coloque el CD con el instalador en la unidad de disco de su ordenador y ciérrela. Se abrirá la reproducción automática.

Pulse "Abrir carpeta para mostrar archivos" para mostrar el contenido del CD.

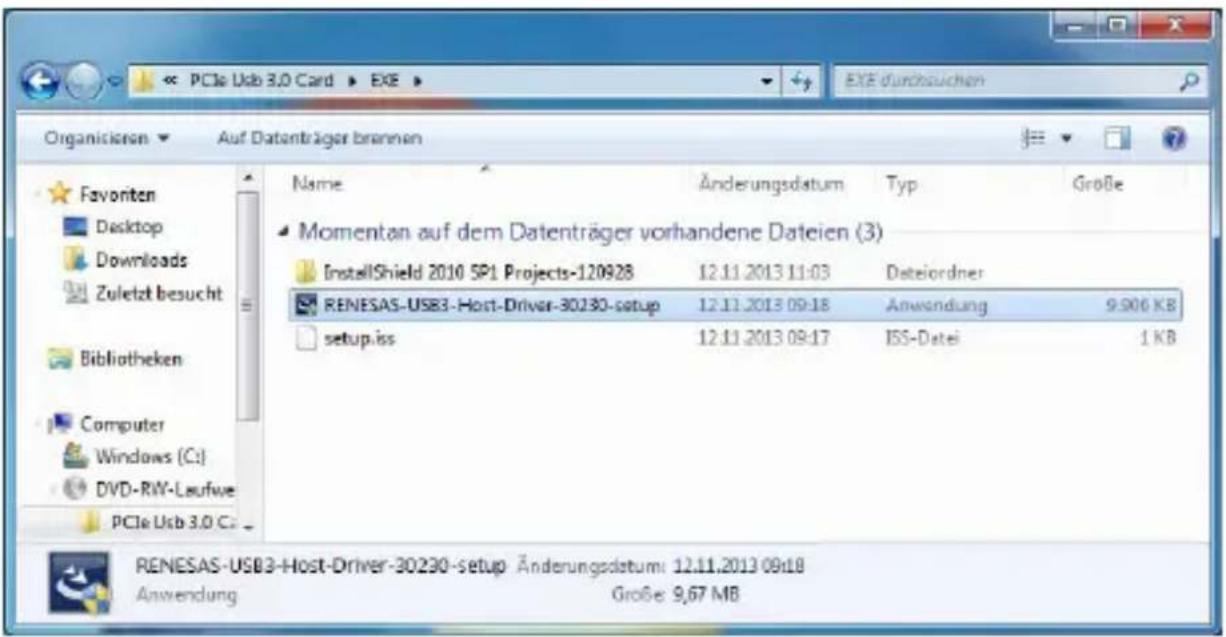

El controlador se encuentra en una subcarpeta del CD. Navegue a la carpeta "PCIe Usb 3.0 Card" → "EXE" y ejecute a continuación "RENESAS-USB3-Host-Driver-30230-setup".

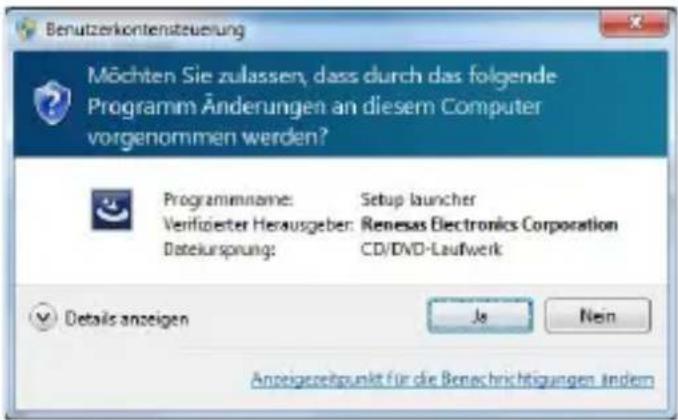

Aparecerá una pregunta de seguridad que deberá confirmar pulsando "Sí".

Siga las indicaciones del asistente de instalación para completar el proceso de instalación del controlador correctamente. El aparato está listo para ser utilizado.

5 Instrucciones de seguridad y execión de resonsabilidad

No intente nunca abrir el aparato para repararlo o modificarlo por su cuenta. Evite entrar en contacto con las tensiones de la red. El aparato solo está libre de tensión cuando está desenchufado. Tampoco cortocircuite el producto. No olvide desenchufarlo por completo en caso de no utilizarlo o de tormenta. El aparato no está homologado para el uso al aire libre.

Por ello, utilícelo únicamente en un entorno seco. Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga jamás el aparato a altas temperaturas exteriores. No someta el aparato a repentinos cambios térmicos o fuertes vibraciones, ya que las piezas electrónicas podrían resultar dañadas. Compruebe el aparato antes de utilizarlo por si presentara algún posible deterioro. No utilice el aparato si ha recibido un golpe o ha resultado dañado de cualquier otro modo.

Respete también las disposiciones y restricciones nacionales. No utilice el aparato para otros fines a los detallados en este manual. Este producto no es un juguete. Manténgalo alejado de los niños o las personas con discapacidad mental. Utilice el aparato solo con la placa de base suministrada. Toda reparación o modificación en el aparato que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El aparato solo puede ser utilizado por

personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo. El aparato solo puede ser utilizado por personas que hayan leído y comprendido este manual.

6 Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente. Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación de materiales, reutilización y eliminación le permite contribuir en gran medida a proteger nuestro entorno.

Por la presente, la empresa WD Plus GmbH declara que el dispositivo 300223/20170302SZ019 cumple los requisitos fundamentales y las demás disposiciones específicas. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
