300223 - Scheda PCI CSL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di espansione USB 3.0 PCIe a 4 porte
Interfaccia	PCI Express
Porte	4 x USB 3.0 Tipo A (esterne)
Chipset	Renesas D720201
Alimentazione	Connettore Molex a 4 pin (collegato all'alimentazione del PC)
Compatibilità di sistema	Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10
Contenuto della confezione	Scheda PCIe, CD dei driver, manuale di istruzioni
Montaggio	Inserire in uno slot PCI libero, fissare con una vite, collegare il cavo Molex
Manutenzione e pulizia	Scollegare il computer prima della pulizia; utilizzare un panno asciutto e non lanuginoso
Sicurezza	Non aprire la scheda; evitare umidità, urti e temperature elevate; rispettare le istruzioni del manuale
Riciclaggio	Non smaltire con i rifiuti domestici; rispettare la direttiva RAEE (2012/19/UE)
Dimensioni (stima)	Circa 120 x 20 x 100 mm (formato standard PCIe)
Marca	CSL
Modello	300223

Domande frequenti - 300223 CSL

Come installare la scheda PCI USB 3.0 ?

Scollegare il computer. Aprire il case, individuare uno slot PCI libero e rimuovere la lamina di protezione. Inserire saldamente la scheda nello slot, fissarla con una vite, quindi collegare il cavo di alimentazione Molex a 4 pin all'alimentatore del PC. Richiudere il case e riaccendere il computer.

Quali sistemi operativi sono supportati ?

La scheda è compatibile con Windows XP, Vista, 7, 8, 8.1 e 10. Su Windows 8/8.1/10, i driver si installano automaticamente. Per Windows 7, è necessaria un'installazione manuale tramite il CD fornito.

Perché le mie porte USB 3.0 non funzionano ?

Verificare innanzitutto che il cavo di alimentazione Molex sia correttamente collegato. Assicurarsi che i driver siano installati: su Windows 8/10, l'installazione è automatica; su Windows 7, eseguire il file 'RENESAS-USB3-Host-Driver-30230-setup' dal CD. Riavviare quindi il computer.

L'alimentazione Molex è obbligatoria ?

Sì, per fornire potenza sufficiente alle porte USB 3.0, la scheda necessita di un collegamento Molex a 4 pin dall'alimentatore del PC. Senza di esso, le porte potrebbero non funzionare o fornire corrente insufficiente.

Posso usare questa scheda con Windows 10 senza driver ?

Sì, Windows 10 installa automaticamente i driver generici non appena la scheda viene rilevata. L'installazione è normalmente completata in pochi minuti.

Come ottenere i driver se non ho un lettore CD ?

È possibile scaricare i driver Renesas USB 3.0 dal sito del produttore o utilizzare un altro computer per copiarli su una chiavetta USB. Cercare 'Renesas USB 3.0 Host Driver' per il proprio sistema.

Posso collegare un dispositivo USB 2.0 a questa scheda ?

Sì, la scheda è retrocompatibile con i dispositivi USB 2.0 e USB 1.1. Funzioneranno alla loro velocità nativa.

La scheda è compatibile con i computer portatili ?

No, questa scheda è progettata per computer desktop dotati di uno slot PCI Express interno. I computer portatili di solito non dispongono di questo tipo di connettore.

Come verificare che la scheda sia installata correttamente ?

Nel Gestione dispositivi di Windows, espandere la sezione 'Controller USB'. Dovresti vedere 'Controller host USB 3.0 Renesas' o simile. Collegare un dispositivo USB 3.0 per confermare il funzionamento.

Cosa fare se la scheda non viene riconosciuta ?

Verificare che la scheda sia ben inserita nello slot PCIe. Assicurarsi che il cavo di alimentazione Molex sia collegato. Provare un altro slot PCIe se disponibile. Se il problema persiste, contattare il supporto CSL.

MANUALE UTENTE 300223 CSL

Grazie per aver scelto un prodotto CSL. Perché possa giovarsi a lungo del prodotto appena acquistato, legga completamente ed attentamente le seguenti brevi istruzioni.

1 Contenuto della confezione

• Scheda di espansione PCIe per 4 porte USB 3.0
• CD del driver
• Guida introduttiva

2 Dati tecnici

Interfaccia PCI-Express
Uscita 4 porte USB	3.0 del tipo A esterne
Alimentazione Connettore Molex a 4 pin
Chipset Renesas D720201
Compatibilità Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10

3 Installazione

Staccare il vostro computer completamente dall'alimentazione elettrica prima di iniziare il montaggio. Prevenire il contatto con i componenti sensibili sulla scheda e sul vostro computer.

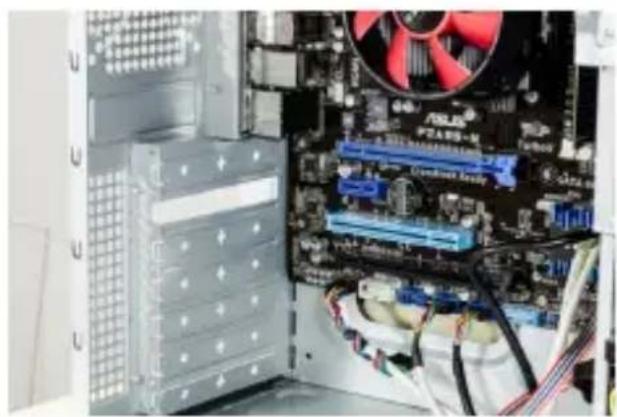

Aprire l'involucro del computer. Quindi cercare una fessura per PCI libera e togliere con attenzione la relativa protezione.

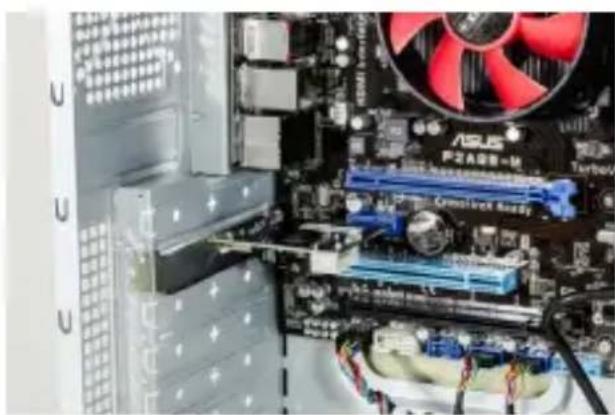

Inserire la scheda PCI nell'apposita fessura. Controllare che la scheda sia ben inserita nella fessura. Fissare quindi la scheda con una vite all'involucro del PC.

Alimentare la scheda di espansione con l'alimentazione collegando un connettore di alimentazione Molex a 4 pin sul vostro alimentatore con il prodotto.

4 Installazione del driver

Se si utilizza il sistema operativo Microsoft Windows 8, 8.1 o Windows 10, l'installazione del driver è completamente automatica. La scheda PCIe è pronta per l'uso dopo pochi minuti.

Se si vuole utilizzare la scheda PCIe con il sistema operativo Microsoft Windows 7, procedere con l'installazione del driver come descritto.

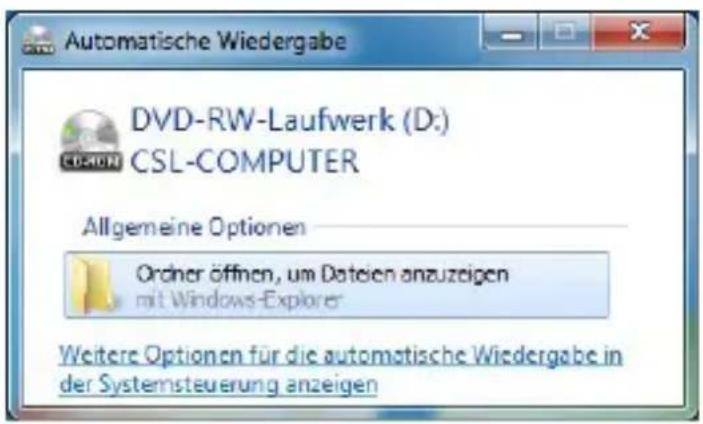

Inserire il CD dei driver nel lettore e chiudere l'unità. Si apre l'AutoPlay. Cliccando su "Apri cartella per visualizzare i file", verrà mostrato il contenuto del CD.

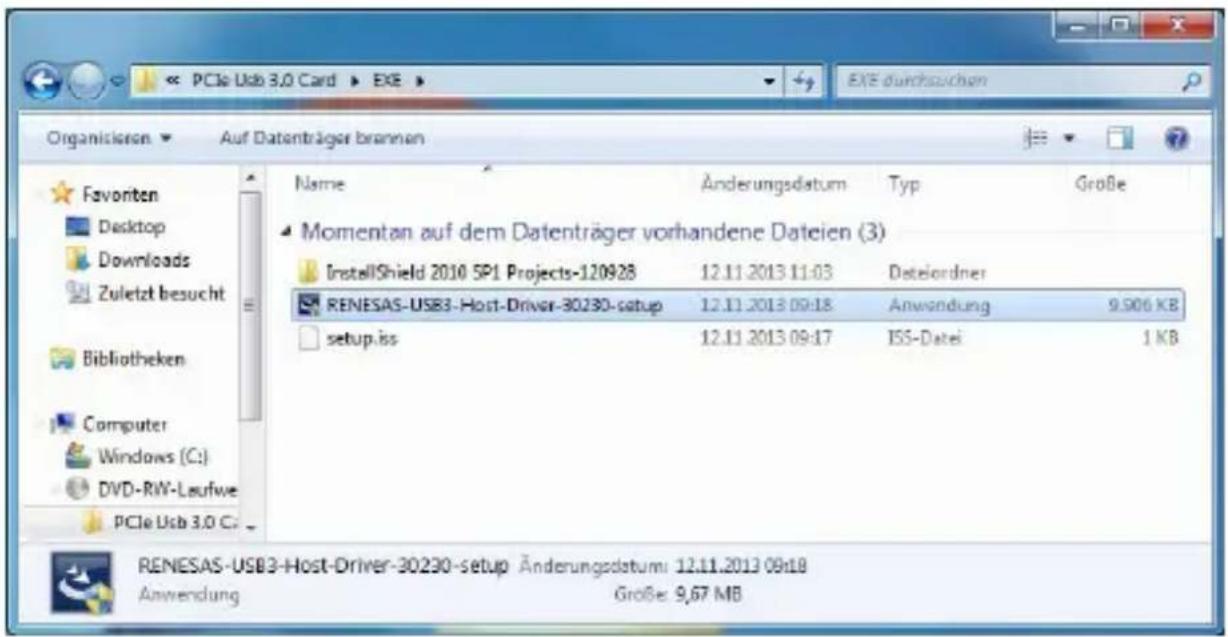

Il driver si trova in una sottocartella sul CD. Passare alla cartella "USB 3.0 PCIe Card" → "EXE" e quindi cliccare su "RENESAS-USB3-Host-Driver-30230-setup".

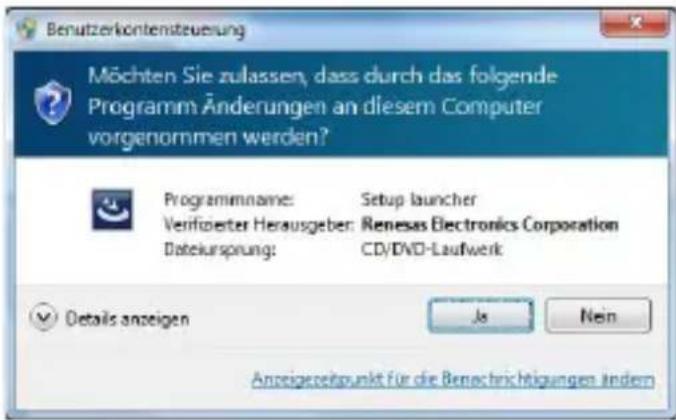

Verrà visualizzata una domanda di sicurezza che si deve confermare con "Sì". Ora, seguire le istruzioni della procedura guidata di installazione, per eseguire correttamente l'installazione del driver.

Successivamente, il dispositivo è pronto per l'uso.

5 Specifiche di sicurezza ed esclusione della responsabilità

Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate.

Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche.

Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utiliz- zare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo.Rispettare le disposizioni e le limitazioni nazionali.Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento.

Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme. Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia. L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

6 Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato.

In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 94495668

La società WD Plus GmbH ivi dichiara che l'apparecchio 300223/20170302SZ019 è conforme ai requisiti di base e alle rimanenti disposizioni in materia. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 94495668
