302616 - Interfaccia CSL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interfaccia ExpressCard USB 3.0
Marca	CSL
Modello	302616
Connettività	3x USB 3.0 tipo A femmina, 1x ExpressCard 54 mm
Chipset	FRESCO Logic FL1100
Larghezza di installazione	54 mm
Alimentazione	Alimentazione tramite bus ExpressCard
Contenuto della confezione	ExpressCard USB 3.0, CD dei driver, manuale d'uso
Sistemi operativi supportati	Windows (driver inclusi)
Funzioni principali	Aggiunta di 3 porte USB 3.0 tramite uno slot ExpressCard
Montaggio	Inserire nello slot ExpressCard, orientamento corretto richiesto
Installazione dei driver	Eseguire FLUSB3.0-3.5.18.0.exe dal CD
Manutenzione e pulizia	Proteggere dall'umidità, dall'acqua, dalla neve e dalle alte temperature
Sicurezza	Non aprire, non cortocircuitare, utilizzare in interni asciutti
Riciclaggio	Non smaltire con i rifiuti domestici, seguire la direttiva RAEE
Certificazione	Conforme alla direttiva 1999/5/CE (Dichiarazione disponibile su richiesta)

Domande frequenti - 302616 CSL

Come installare l'interfaccia ExpressCard USB 3.0?

Spegni il computer e scollegalo. Inserisci la scheda nello slot ExpressCard rispettando l'orientamento. Lo slot potrebbe avere un blocco, assicurati che sia sbloccato. Collega il computer e accendilo.

Come installare i driver dell'interfaccia?

Inserisci il CD dei driver nel lettore. Avvia il file FLUSB3.0-3.5.18.0.exe facendo doppio clic. Segui le istruzioni a schermo: clicca su 'Continua', accetta la licenza, scegli il percorso di installazione, poi 'Installa'. Termina cliccando su 'Fine'.

Quali sistemi operativi sono compatibili?

I driver forniti sono progettati per Windows. L'installazione avviene tramite un file eseguibile. Per altri sistemi, consultare il sito del produttore.

Posso usare questa scheda su un computer desktop?

Sì, se il tuo computer desktop dispone di uno slot ExpressCard (spesso disponibile sui tower). Altrimenti, verifica la presenza di un adattatore.

Quante porte USB 3.0 vengono aggiunte?

L'interfaccia aggiunge 3 porte USB 3.0 tipo A femmina al tuo computer.

Qual è la velocità massima delle porte USB 3.0?

Il chipset FRESCO Logic FL1100 supporta lo standard USB 3.0 con una velocità teorica fino a 5 Gbps (SuperSpeed). Le prestazioni effettive dipendono dai dispositivi collegati.

L'interfaccia necessita di alimentazione esterna?

No, è alimentata direttamente dal bus ExpressCard. Non è necessaria alcuna alimentazione esterna.

Cosa fare se il computer non rileva la scheda?

Verifica che la scheda sia inserita correttamente e che lo slot non sia bloccato. Riavvia il computer. Se il problema persiste, reinstalla i driver eseguendo nuovamente il file di installazione.

Posso usare questa scheda con dispositivi USB 2.0?

Sì, le porte USB 3.0 sono retrocompatibili con i dispositivi USB 2.0 e USB 1.1. Funzioneranno alla velocità inferiore.

Come riciclare questo prodotto a fine vita?

Non smaltirlo con i rifiuti domestici. Conformemente alla direttiva RAEE, riportalo gratuitamente a un punto di raccolta, al venditore o al produttore. Il numero di registrazione RAEE è 94495668.

MANUALE UTENTE 302616 CSL

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1 Contenuto della confezione

• USB 3.0 ExpressCard
• CD dei driver
• Istruzioni per l'uso

2 Dati tecnici

Connessioni • 3x USB 3.0 tipo A femmina• 1x Express Card

Chipset FRESCO Logic FL1100

Larghezza di installazione 54mm

3 Installazione

Scollegare il computer o il notebook completamente dalla rete prima di iniziare l'installazione della ExpressCard. Evitare di toccare i componenti sensibili sulla scheda e nel computer o notebook.

Inserire la ExpressCard nell'apposito slot del computer o notebook. Prestare attenzione al corretto orientamento della scheda per evitare di danneggiare lo slot o la ExpressCard.

In seguito la ExpressCard è pronta all'uso.

Nota: Alcuni slot per ExpressCard hanno un sistema di bloccaggio. Durante il montaggio fare attenzione che lo slot non sia bloccato.

4 Installazione del driver

Inserire il CD del driver nel lettore e visualizzare il contenuto del CD del driver. Quindi avviare la "FLUSB3.0-3.5.18.0.exe" con un doppio clic.

Nella finestra successiva cliccare su "Avanti". Successivamente leggere le condizioni di licenza e premere sul pulsante "Si" una volta averle comprese e accettate.

FRESCO LOGIC XHCI DRIVER LICENSE TERMS

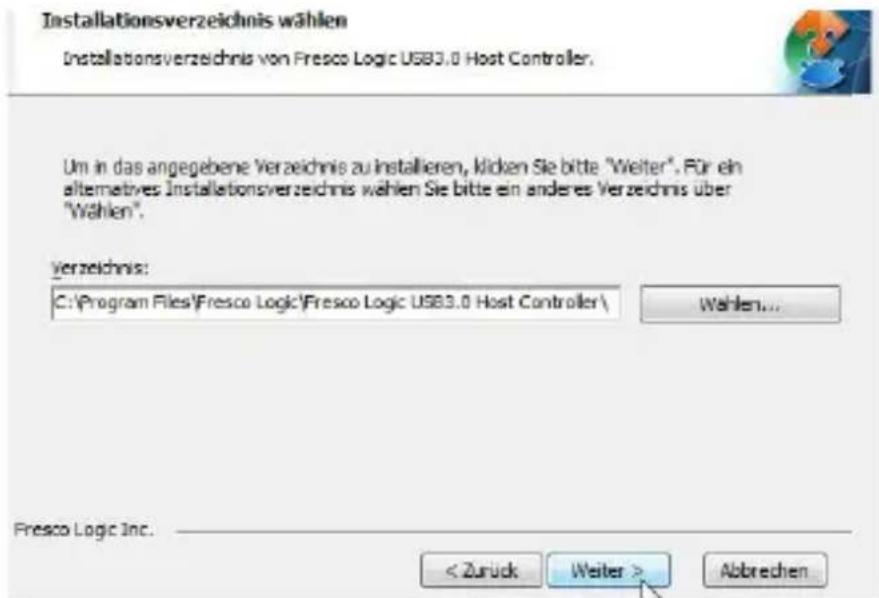

Nella finestra successiva selezionare il percorso di installazione desiderato e confermare con il tasto "Avanti".

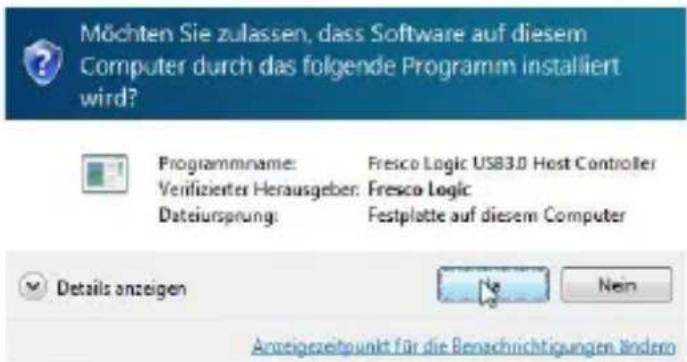

Nella finestra successiva cliccare su "Installa" e confermare l'interrogazione di sicurezza con "Si" per procedere con l'installazione.

Dopo l'installazione cliccare sul pulsante "Fine" per completare l'installazione. Successivamente l'apparecchio è pronto per l'uso.

Attenzione!

5 Specifiche di sicurezza ed esclusione della responsabilità

Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche.

Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utiliz- zare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo.Rispettare le disposizioni e le limitazioni nazionali.Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme.Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia.L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

6 Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 94495668

La società CSL Computer GmbH & Co. KG ivi dichiara che l'apparecchio 302616/20161027SZ002 è conforme ai requisiti di base e alle rimanenti disposizioni in materia della direttiva 1999/5/CE. Per la dichiarazione di conformità completa, rivolgersi a: CSL Computer GmbH & Co. KG, Sokelantstraße 35, 30165 Hannover
