Type de produit	Convertisseur de support Gigabit Ethernet monomode
Modèle	507349
Marque	Intellinet
Connectivité cuivre	1 port RJ45 10/100/1000Base-T
Connectivité fibre	1 port SC 1000Base-LX monomode
Distance fibre maximale	20 km
Type de fibre	Monomode (9/125 µm)
Alimentation	5 V DC, 1 A (adaptateur secteur inclus)
Consommation électrique	Environ 2,5 W
Voyants LED	PWR, 1000M, Link/Act (TP & FP), FDX/COL (TP), SD (FP)
Dimensions (approx.)	70 x 70 x 25 mm
Poids (approx.)	100 g
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Fonctions principales	Conversion entre signaux cuivre (RJ45) et fibre optique, support Gigabit Ethernet, extension de distance réseau
Normes	IEEE 802.3ab (1000Base-T), IEEE 802.3z (1000Base-LX)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides ou d'aérosols
Sécurité	Utiliser uniquement l'adaptateur secteur fourni ; débrancher avant nettoyage
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente en cas de panne
Informations générales	Conforme aux directives DEEE 2012/19/UE ; garantie sur intellinetnetwork.com/warranty

FOIRE AUX QUESTIONS - 507349 Intellinet

Comment connecter le convertisseur à mon réseau ?

Reliez le port RJ45 du convertisseur à un commutateur ou routeur à l'aide d'un câble Cat5e ou supérieur. Utilisez deux fibres optiques pour relier le convertisseur à un second convertisseur identique : branchez TX du premier sur RX du second, et RX du premier sur TX du second.

Quelle est la distance maximale prise en charge ?

Le modèle 507349 supporte une distance allant jusqu'à 20 km en fibre monomode avec un câble 9/125 µm.

Comment alimenter le convertisseur ?

Branchez l'adaptateur secteur 5 V DC fourni sur la prise d'entrée du convertisseur, puis sur une prise électrique standard (90–265 V, 50/60 Hz). Seul l'adaptateur inclus est recommandé.

Que signifie le voyant PWR ?

Le voyant PWR s'allume lorsque l'adaptateur secteur est correctement connecté et que l'appareil est sous tension.

Que faire si le voyant Link/Act ne s'allume pas ?

Vérifiez que les câbles RJ45 et fibre sont correctement branchés et que l'autre périphérique est allumé. Assurez-vous que les fibres sont connectées en croisant TX/RX entre les deux convertisseurs.

Puis-je utiliser un câble fibre multimode avec ce convertisseur ?

Non, le modèle 507349 est conçu pour la fibre monomode (9/125 µm). L'utilisation d'une fibre multimode peut entraîner une perte de signal et une distance réduite.

Comment savoir si la liaison fibre est active ?

Le voyant SD (Signal Detect) s'allume lorsqu'un signal optique valide est détecté sur le port fibre. S'il est éteint, vérifiez les connexions et l'état de l'autre convertisseur.

Le voyant FDX/COL clignote, que cela signifie-t-il ?

Le voyant FDX/COL clignote en cas de collisions de données. En fonctionnement normal, il reste allumé fixe (plein duplex). Vérifiez la qualité du câblage et évitez les boucles réseau.

Comment nettoyer le convertisseur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez jamais de liquides ou de produits abrasifs. Débranchez l'appareil avant tout nettoyage.

Où trouver la déclaration de conformité ?

La déclaration de conformité est disponible sur le site intellinetnetwork.com ou en contactant le support. Le produit est conforme aux directives 2014/53/UE, 2004/108/CE et 2006/95/CE.

MODE D'EMPLOI 507349 Intellinet

Convertisseur de support Gigabit Ethernet Français

Merci d'avoir acheté le Convertisseur de support Gigabit Ethernet Intellinet. Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

MODÈLES

506533:

Convertisseur de support Gigabit Ethernet 1000Base-T vers 1000Base-SX (SC) multimode, 550 m

• 507349:

Convertisseur de support Gigabit Ethernet monomode 10/100/1000Base-T vers 1000Base-LX (SC) monomode, 20 km

CONNEXIONS

Paires torsadées – RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Fibre optique

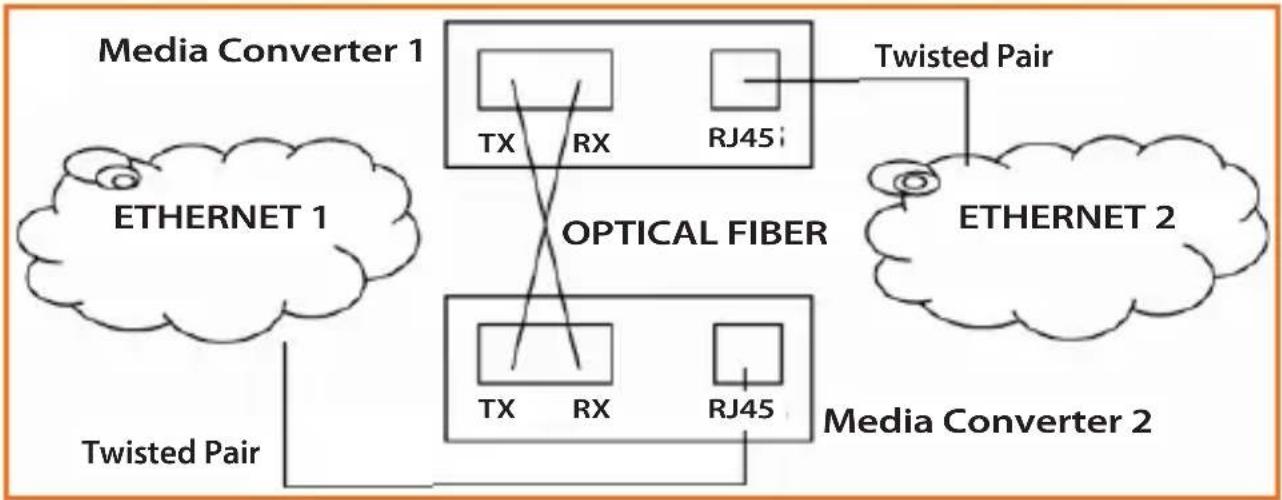

Comme indiqué ci-dessus, deux câbles de fibre optique doivent être connectés entre deux convertisseurs de support idéalement identiques. Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2

TX. Les longueurs maximales et spécifications de câble de fibre dépendent au modèle (cf. Modèles).

ALIMENTATION

Branchez l'adaptateur secteur 5 V DC à la prise d'entrée du convertisseur et puis à une prise d'alimentation régulière (90 – 265 V, 50/60 Hz). Utilisez uniquement l'adaptateur secteur inclus ou un correspondant aux spécifications (puissance de sortie 5 Vcc, au moins 1 A).

PWR – Allumée si l'adaptateur secteur est connecté.

1000M – Allumée en cas de liaison 1000 Mbit/s à la connexion paires torsadées.

Link/Act (TP = RJ45; FP = Fibre) – Allumée en cas de liaison active; clignotant en cas de transmission de données; pas allumée s'il n'y a pas de liaison de réseau active.

FDX/COL (for TP/RJ45) – Allumée en cas de connexion Full duplex; clignotant en cas de collisions de données; pas allumée en cas de half duplex.

SD (pour FP/Fibre) – Allumée si signal optique est détecté; autrement pas allumée.

Vous trouvez les spécifications sur intellinetnetwork.com.

Media Konwerter Gigabit Ethernet Polski

FRANÇAIS Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinetnetwork.com/warranty.

FRANÇAIS: Cet appareil satisfait aux exigences des directives 2014/53/UE et/ou 2004/108/CE & 2006/95/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset :
