Caractéristiques techniques	Lampe LED RGBW 64 x 1W, angle de faisceau de 25°, puissance de 100W
Modes d'utilisation	DMX, autonome, maître/esclave, mode automatique
Maintenance	Nettoyage régulier des lentilles, vérification des connexions électriques
Sécurité	Ne pas exposer à l'humidité, utiliser avec un support approprié
Informations générales	Dimensions : 50 x 20 x 10 cm, poids : 2.5 kg, garantie de 2 ans

FOIRE AUX QUESTIONS - SlimPAR 64 RGBA ILS Chauvet

Comment puis-je configurer la Chauvet SlimPAR 64 RGBA ILS pour un spectacle ?

Pour configurer la Chauvet SlimPAR 64 RGBA ILS, commencez par placer la lampe à l'endroit souhaité, puis branchez-la à une source d'alimentation. Utilisez le panneau de contrôle pour sélectionner le mode d'opération (DMX, autonome, etc.). Consultez le manuel pour des instructions détaillées sur la programmation des couleurs et des effets.

Pourquoi la lampe ne s'allume-t-elle pas ?

Vérifiez d'abord que la lampe est correctement branchée et que la source d'alimentation fonctionne. Assurez-vous également que le câble DMX est bien connecté si vous utilisez un contrôleur. Si la lampe ne s'allume toujours pas, essayez de réinitialiser l'appareil.

Comment changer les couleurs sur la Chauvet SlimPAR 64 RGBA ILS ?

Pour changer les couleurs, utilisez le panneau de contrôle de la lampe. Vous pouvez choisir des couleurs prédéfinies ou régler les niveaux de rouge, vert, bleu et ambre pour créer vos propres couleurs. Si vous utilisez un contrôleur DMX, référez-vous au manuel pour les adresses DMX correspondantes.

La lampe clignote, que dois-je faire ?

Un clignotement peut être dû à une mauvaise connexion ou à un problème d'alimentation. Vérifiez tous les câbles et assurez-vous qu'ils sont en bon état. Si le problème persiste, essayez de réinitialiser la lampe ou de contacter le support technique.

Comment nettoyer la Chauvet SlimPAR 64 RGBA ILS ?

Pour nettoyer la lampe, débranchez-la d'abord et laissez-la refroidir. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs. Pour nettoyer les lentilles, utilisez un chiffon à lentilles propre et sec.

La lampe ne répond pas au contrôleur DMX, que faire ?

Vérifiez que les câbles DMX sont correctement connectés et en bon état. Assurez-vous que la lampe est configurée sur le bon canal DMX. Si le problème persiste, essayez de tester avec un autre appareil DMX pour isoler le problème.

Comment utiliser la fonction ILS sur la Chauvet SlimPAR 64 RGBA ILS ?

La fonction ILS (Integrated Light Show) permet de synchroniser plusieurs appareils. Assurez-vous que tous les appareils sont configurés sur le même mode ILS et que les connexions sont faites correctement. Suivez les instructions dans le manuel pour la configuration spécifique.

Quelle est la consommation électrique de la Chauvet SlimPAR 64 RGBA ILS ?

La consommation électrique de la Chauvet SlimPAR 64 RGBA ILS est d'environ 100 watts. Assurez-vous que votre source d'alimentation peut supporter cette charge.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation de la Chauvet SlimPAR 64 RGBA ILS est disponible sur le site officiel de Chauvet dans la section 'Support' ou 'Téléchargements'.

Quelle est la garantie de la Chauvet SlimPAR 64 RGBA ILS ?

La Chauvet SlimPAR 64 RGBA ILS est généralement couverte par une garantie limitée d'un an. Vérifiez les conditions spécifiques de votre achat pour plus de détails.

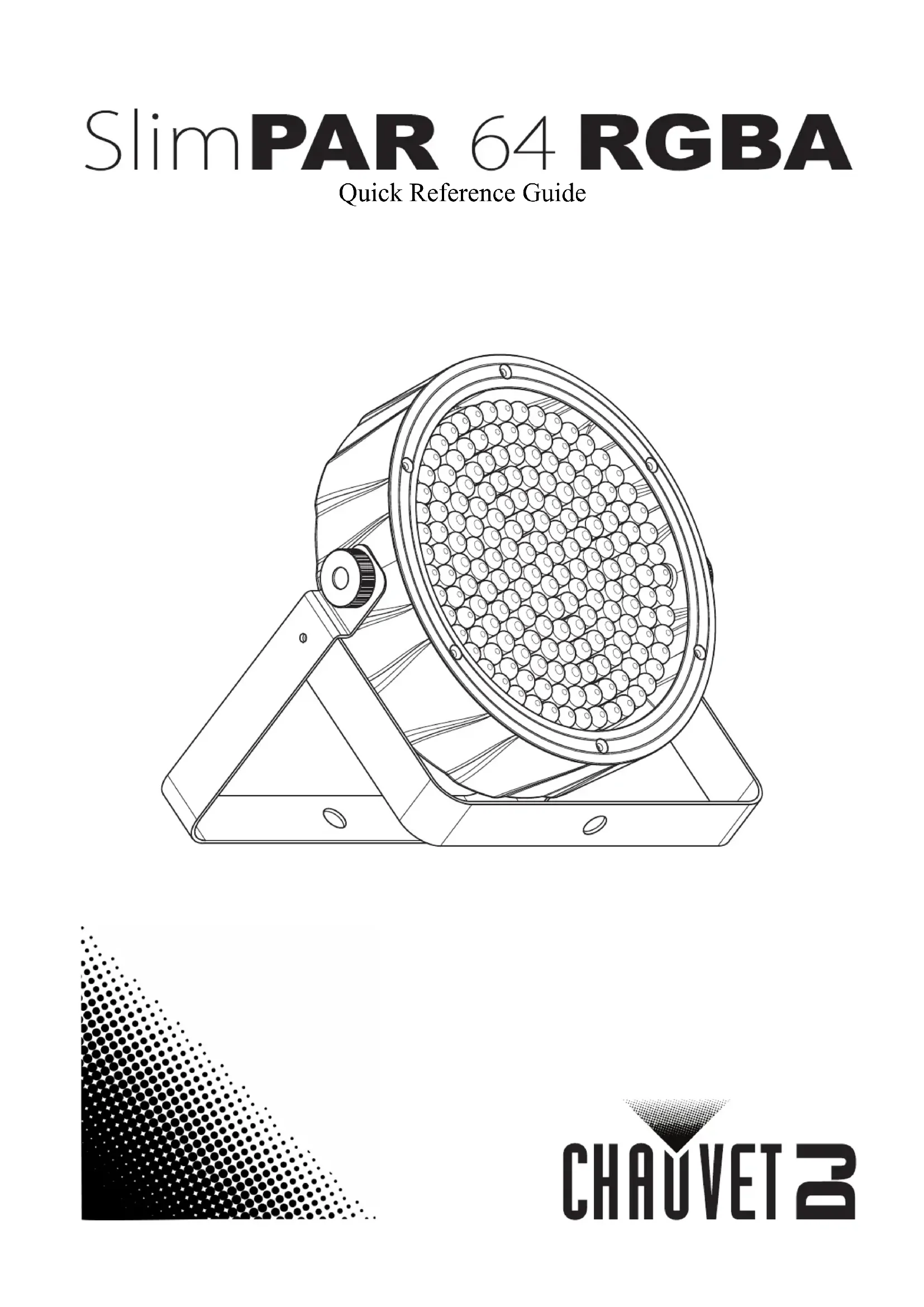

MODE D'EMPLOI SlimPAR 64 RGBA ILS Chauvet

SlimPAR 64 RGBA MdR Rév. 1 A propos de ce manuel Le Manuel de Référence (MdR) du SlimPAR 64 RGBA reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États- Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne

au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien. En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MdR pour obtenir des informations pour nous contacter. Contenu Préalable Déballez votre SlimPAR 64 RGBA et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.

• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

• Cordon d'alimentation

• Manuel de RéférenceFR

Alimentation CA Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Chaînage électrique Pour savoir combien de projecteurs SlimPAR 64 RGBA peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil. Remplacement des fusibles

1. Débranchez l'appareil.

2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.

3. Soulevez le capuchon de sécurité hors du boîtier.

4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de

même type et de même ampérage.

5. Remettez le porte-fusible en place puis rebranchez.

Montage Avant de monter cet appareil, veuillez lire les Consignes de Sécurité. Schéma de montage Description du panneau de commande Menu carte Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur. Bouton Fonction <MENU> Permet de sortir du menu ou de la fonction en cours <UP> Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction <DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction <ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection Mode Niveaux de programmation Description Mode DMX 4-CH d 1–509 Mode DMX à 4 canaux 8-CH d 1–505 Mode DMX à 8 canaux Couleurs statiques C-- C 1–15 Couleurs statiques Programmes P-- P 1–4 Programmes automatiques P 5–6 Programmes son-activé Vitesse S-- S 1–100 Vitesse de programme pour P 1–4 Sensibilité SEnS U 1–100 Sensibilité au son pour P 5–6 Mélange de couleur personnalisée U-- r 0–255 Couleurs statiques personnalisées Combinaison de rouge, vert, bleu et ambre g 0–255 b 0–255 A 0–255 Double lyre de suspension Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Crochet (par exemple modèle CLP-15 de Chauvet) Poignée de réglage du support de montage (x2)11

SlimPAR 64 RGBA MdR Rév. 1 Chaînage DMX Le SlimPAR 64 RGBA peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com

Adresse de départ Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est

Connexion maître/esclave Le SlimPAR 64 RGBA utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation. Valeurs DMX 8-CH 4-CH Canal Fonction Valeur Pourcentage/Paramétrage 1 Rouge 000 255 0–100% 2Vert 000 255 0–100% 3Bleu 000 255 0–100% 4 Ambre 000 255 0–100% 5 Macros de couleur 000 015 Aucune fonction 016 255 Macros de couleur

Stroboscope (lorsque le canal 7 est entre 000

031) 000 015 Aucune fonction 016 255 Stroboscope, lent à rapide Vitesse (lorsque le canal 7 est entre 032

223) 000 255 Vitesse du programme, lent à rapide Sensibilité au son (lorsque le canal 7 est entre 224

255) 000 010 Sensibilité au son désactivée 011 255 Sensibilité au son, basse à élevée

Programmes automatiques/ Mode son-actif 000 031 Aucune fonction 032 063 Effet pulsation, 0–100% 064 095 Effet pulsation, 100–0% 096 127 Effet pulsation, 0–100–0% 128 159 Transition fondu automatique 160 191 Transition accroche automatique (3 couleurs) 192 223 Transition accroche automatique (7 couleurs) 224 255 Mode son-actif 8 Gradateur 000 255 0–100% Canal Fonction Valeur Pourcentage/Paramétrage 1 Rouge 000 255 0–100% 2Vert 000 255 0–100% 3Bleu 000 255 0–100% 4 Ambre 000 255 0–100%13
