MANUAL DE USUARIO SlimPAR 64 RGBA ILS Chauvet
La Guía de referencia rápida (GRR) del SlimPAR 64 RGBA contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.
Exención de responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
GARANTÍA LIMITADA
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.
Notas de seguridad
Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
- NO mire a la fuente de luz cuando el producto esté encendido.
- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
- Nunca desconecte este producto de la alimentación tirando del cable.
- Cuando monte este producto en alto, use un cable de seguridad.
- NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
- Nunca conecte este producto a un atenuador o reostato.
- Sustituya el fusible con uno del mismo tipo y categoría.
- Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.
Qué va incluido
- SlimPAR 64 RGBA
- Cable de alimentación
- Guía de referencia rápida
Para empezar
Desembale su SlimPAR 64 RGBA y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.
Alimentación en cadena
Para ver el máximo número de SlimPAR 64 RGBA que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.
Sustitución del fusible
- Desconecte el producto de la alimentación.
- Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
- Saque la tapa de seguridad de la carcasa.
- Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
- Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de seguridad.

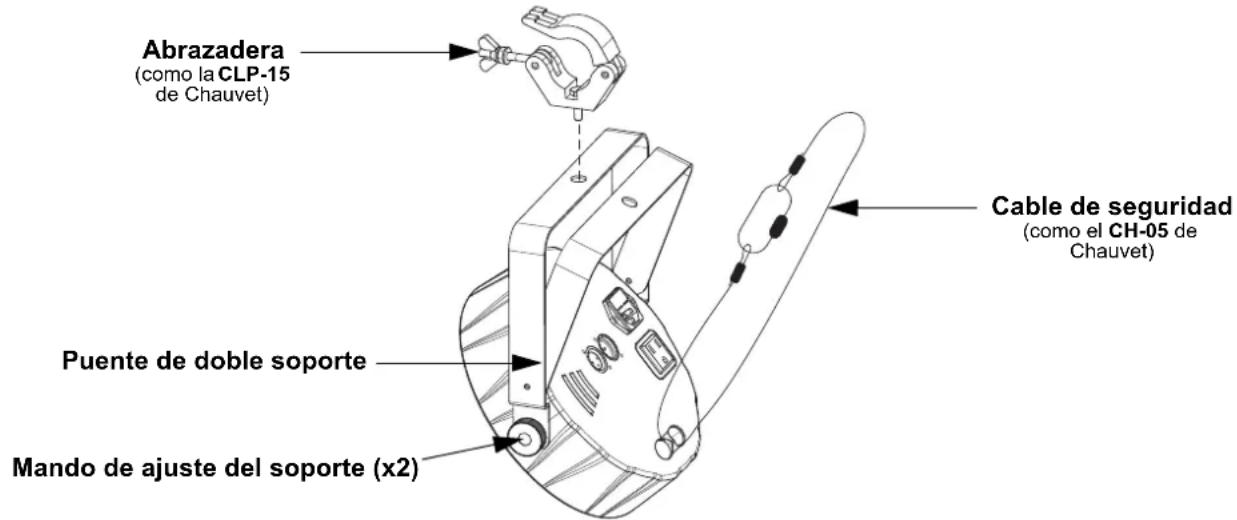

Diagrama de montaje
Botón Función
| Sale del menú o función actual | |
| Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función | |
| Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función | |
| Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada |
Mapa de menú
| Modo Niveles de programación Descripción | |||
| Modo DMX | 4-CH d 1–8-CH d 1– | 509 Modo DMX de 4 canales | |
| 8-CH d 1– | 505 Modo DMX de 8 canales | ||
| Colores estáticos | C-- C 1–15 | Colores estáticos | |
| Programas P-- | P 1–4 Programas | automáticos | |
| P 5–6 Programas | activado por sonido | ||
| Velocidad | S-- | S 1–100 | Velocidad de programa para P 1–4 |
| Sensibilidad | SEnS | U 1–100 | Sensibilidad al sonido para P 5–6 |
| Mezcla de color personalizado | U-- | r 0–255 | Colores estáticos personalizadosCombina rojo, verde, azul y ámbar |
| g 0–255 | |||
| b 0–255 | |||
| A 0–255 | |||
Enlace DMX
El SlimPAR 64 RGBA puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.
Dirección de inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 505.
Conexión Maestro/Esclavo
El SlimPAR 64 RGBA usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.
Valores DMX
8-CH
| Canal | Función | Valor | Porcentaje/Configuración |
| 1 | R o j o | 0 | 0 0 ⇔ 255 0–100% |
| 2 Verde 000 ⇔ 255 0–100% | |||
| 3 | A z u l | 0 | 0 0 ⇔ 255 0–100% |
| 4 Ámbar 000 ⇔ 255 0–100% | |||
| 5 Macros de color | 000 ⇔ 015 Sin función | ||
| 016 ⇔ 255 Macros de color | |||
| 6 | Estroboscopio (cuando el C 7 está entre 000 ⇔ 031) | 000 ⇔ 015 Sin función | |
| 016 ⇔ 255 Estroboscopio, lenta a rápida | |||
| Velocidad de programa (cuando el C 7 está entre 032 ⇔ 223) | 000 ⇔ 255 Velocidad de programa, lenta a rápida | ||
| Sensibilidad al sonido (cuando el C 7 está entre 224 ⇔ 255) | 000 ⇔ 010 Sensibilidad al sonido desactivada | ||
| 011 ⇔ 255 Sensibilidad al sonido, bajo a alto | |||
| 7 | Programas automáticos/ Modo activado por sonido | 000 ⇔ 031 Sin función | |
| 032 ⇔ 063 Efecto pulso, 0–100% | |||
| 064 ⇔ 095 Efecto pulso, 100–0% | |||
| 096 ⇔ 127 Efecto pulso, 0–100–0% | |||
| 128 ⇔ 159 Transición fade automático | |||
| 160 ⇔ 191 Transición instantánea automática (3 colores) | |||
| 192 ⇔ 223 Transición instantánea automática (7 colores) | |||
| 224 ⇔ 255 Modo activado por sonido | |||
| 8 Atenuador 000 ⇔ 255 0–100% | |||
4-CH
| Canal | Función | Valor | Porcentaje/Configuración | ||
| 1 | R o j o | 0 | 0 | 0 | 255 0-100% |
| 2 Verde 000 255 0-100% | |||||
| 3 | A z u l | 0 | 0 | 0 | 255 0-100% |
| 4 Ámbar 000 255 0-100% | |||||
