EVC0122 - Chargeur allume-cigare LOGILINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble de charge pour véhicule électrique Type 2
Marque	LogiLink
Modèle	EVC0122
Catégorie	Chargeur allume-cigare
Alimentation	480 V AC, 50/60 Hz, triphasé
Puissance de charge	22 kW
Courant de charge	32 A
Longueur de câble	7,5 m
Connecteur côté véhicule	IEC 62196-2 Type 2 prise
Connecteur côté borne	IEC 62196-2 Type 2 fiche
Mode de charge	Mode 3 (IEC 61851)
Indice de protection (branché)	IP65
Indice de protection (débranché)	IP54
Température de fonctionnement	-30°C à 50°C
Matériau du boîtier	Plastique
Couleur	Noir
Type de câble	H07BZ5-F 5x6,0 mm² + 1x0,5 mm²
Normes	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5
Certifications	CE, TÜV
Contenu de l'emballage	1x câble de charge, 1x sac de protection, 1x manuel d'utilisation
Dimensions de l'emballage individuel	360 x 360 x 120 mm
Poids net	4,9 kg
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants. Conserver à l'abri de l'humidité.
Sécurité	Utiliser uniquement avec des bornes de charge conformes à la norme IEC 61851. Ne pas utiliser si le câble ou les connecteurs sont endommagés. Ne pas immerger dans l'eau.

FOIRE AUX QUESTIONS - EVC0122 LOGILINK

Quels véhicules sont compatibles avec le câble LogiLink EVC0122 ?

Ce câble est compatible avec tous les véhicules électriques et hybrides rechargeables équipés d'un connecteur Type 2 (IEC 62196-2), y compris Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroën, Peugeot, Ford, Opel, Chrysler, General Motors et autres.

Quelle est la puissance de charge maximale du EVC0122 ?

Le câble supporte une puissance de charge de 22 kW en triphasé (32 A, 480 V AC).

Quelle est la longueur du câble EVC0122 ?

La longueur du câble est de 7,5 mètres.

Puis-je utiliser ce câble en extérieur ?

Oui, le câble est conçu pour une utilisation extérieure. L'indice de protection est IP65 lorsqu'il est branché (avec le capuchon de protection) et IP54 lorsqu'il est débranché.

Comment nettoyer et entretenir le câble ?

Nettoyez le câble avec un chiffon sec et doux. N'utilisez pas de produits chimiques agressifs. Rangez le câble dans sa sacoche de protection après utilisation.

Le câble est-il certifié ?

Oui, le câble est CE et TÜV certifié et répond aux normes IEC 62196-2, EN 50620, IEC 61851 et autres.

Quelle est la température de fonctionnement autorisée ?

Le câble peut être utilisé dans une plage de température de -30°C à 50°C.

Le câble est-il livré avec une garantie ?

LogiLink offre une garantie légale de conformité de 2 ans. Conservez votre ticket de caisse.

Que faire si le câble est endommagé ?

N'utilisez pas le câble s'il est endommagé. Contactez votre revendeur ou LogiLink pour un remplacement. Ne tentez pas de réparer le câble vous-même.

Puis-je utiliser ce câble avec une Wallbox monophasée ?

Oui, le câble est compatible avec les bornes monophasées et triphasées. En monophasé, la puissance sera limitée à la capacité de la borne (généralement 3,7 kW ou 7,4 kW).

MODE D'EMPLOI EVC0122 LOGILINK

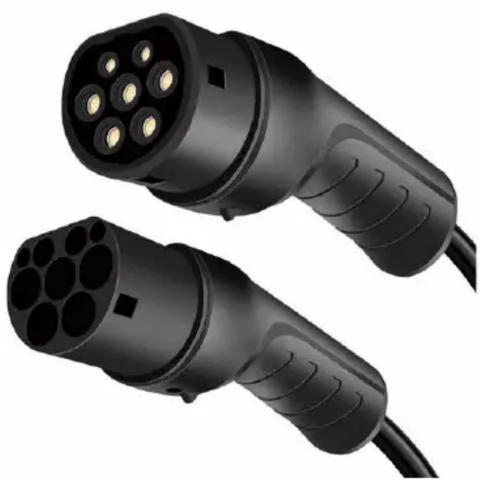

Two black electric vehicle charging plugs with hexagonal connectors, shown from different angles (no text or symbols visible)

LogiLink®

EV-Ladekabel

Typ 2, 3-Phasen, mit Schutzhülle

Art.-Nr.: EVC0120-EVC0125

Die LogiLink Typ 2 Standard-Ladekabel verbinden Ihr Elektrofahrzeug mit der Ladestation, der Ladesäule oder einer Wallbox, um das Aufladen zu Hause oder unterwegs zu erleichtern. Geeignet für Plug-in-Hybrid- (PHEV) und Batterie-Elektrofahrzeuge (BEV).

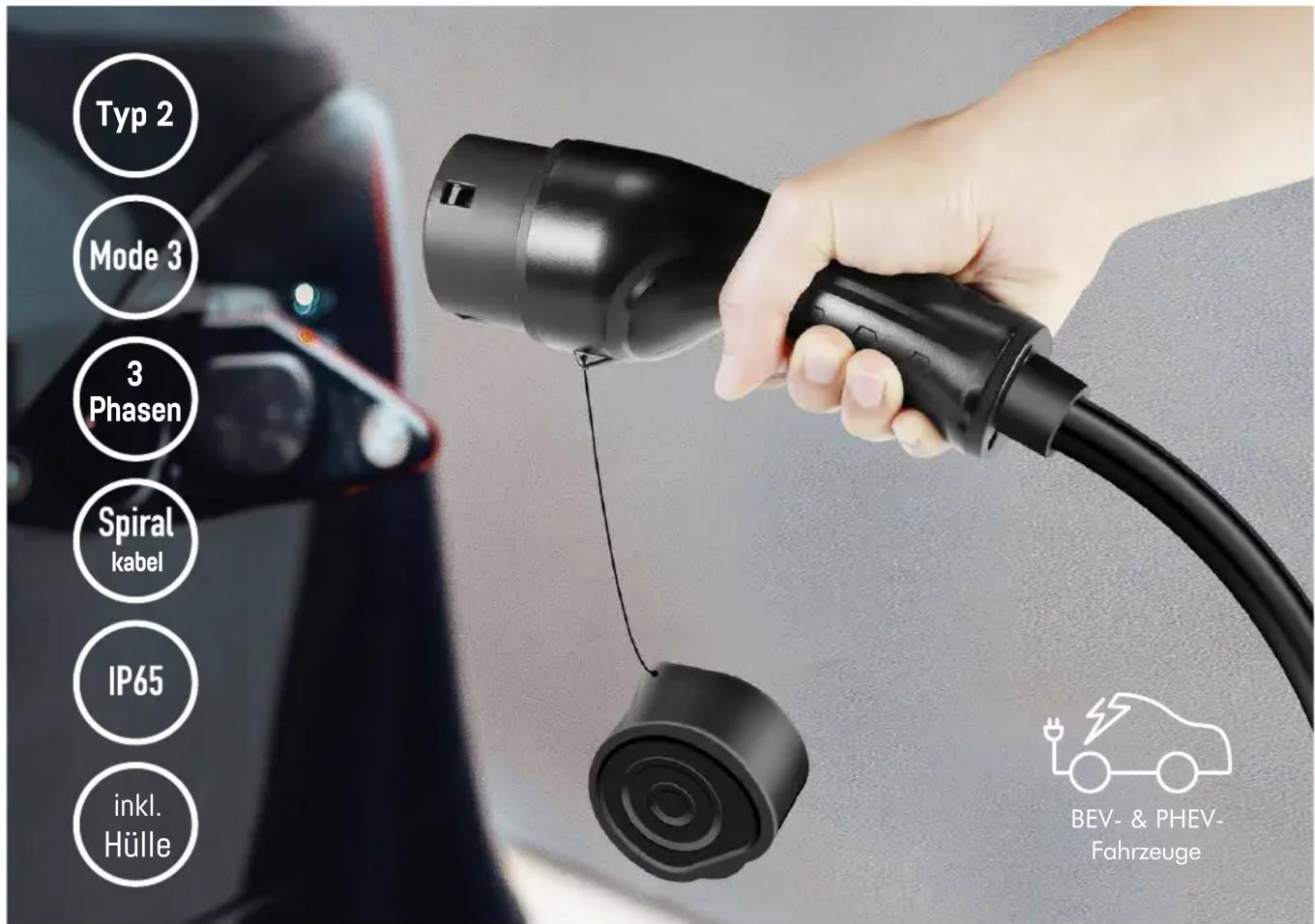

Features:

» Geeignet für Elektrofahrzeuge (BEV) und Plug-in-Hybride (PHEV) von Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroen, Peugeot, Ford, Opel, Chrysler, General Motors und anderen, die einen CCS- oder Typ-2-Ladeanschluss haben
»Lademodus nach Mode 3 (IEC 61851) und Stecker nach IEC 62196-2
» CE- und TÜV-zertifiziert
» IP65 mit Schutzkappe und Überlaufschutz

Typ 2 Mode 3 3 Phasen Spiral kabel IP65 inkl. Hülle BEV- & PHEV-Fahrzeuge

Spezifikationen:

Anschluss 1 IEC 62196-2 Typ 2 Ladestecker
Anschluss 2 IEC 62196-2 Typ 2 Ladebuchse
Lademodus Mode 3 (IEC 61851)
Nennspannung	480 V AC
Nennfrequenz	50 Hz/60 Hz
Verbindung	3-Phasen
Gehäuse-Schutzart	Gesteckt: IP65, ungesteckt: IP54
Kabeltyp	H07BZ5-F 5x6,0 mm ^2 +1x0,5 mm ^2
Betriebstemperatur	-30–50 °C
Gehäuse-Material	Kunststoff
Farbe	Schwarz
Normen	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5

Art-Nr.	Ladeleistung	Ladestrom	Kabellänge		EAN-Nummer
EVC0120 22 kW 32 A				2,5 m	4052792070217
EVC0121	22 kW 32 A 5 m				4052792070224
EVC0122 22 kW 32 A				7,5 m	4052792070231
EVC0123	22 kW 32 A 10 m				4052792070248
EVC0124	11 kW		16 A	5 m	4052792070255
EVC0125	11 kW 16 A			7,5 m	4052792070262

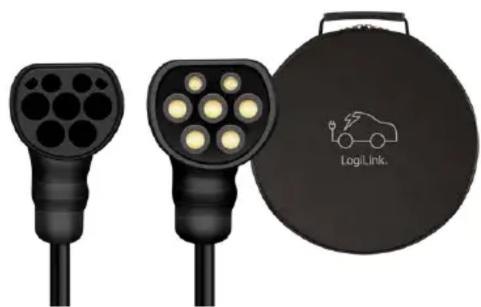

Verpackungsinhalt:

» 1x EV-Ladekabel
» 1x Schutztasche
» 1x Benutzerhandbuch

Three electric vehicle charging plug devices with illuminated gold lights and a LogiLink branded case (no text or symbols on devices)

Verpackungsinformationen:

Art-Nr.	Maße Einzelverptackung	Gewicht Einzelverpackung	Maße VPE	Menge VPE	Gewicht VPE
EVC0120	360 x 360 x 90 mm	2,37 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0121	360 x 360 x 90 mm	3,7 kg	380 x 380 x 380 mm	4 Stück	15,6 kg
EVC0122	360 x 360 x 120 mm	4,9 kg	380 x 380 x 380 mm	3 Stück	15,5 kg
EVC0123	360 x 360 x 120 mm	6,02 kg	380 x 380 x 380 mm	3 Stück	18,9 kg
EVC0124	360 x 360 x 90 mm	2,6 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0125	360 x 360 x 90 mm	3,3 kg	380 x 380 x 380 mm	3 Stück	10,7 kg
