Type de produit	Cable de charge pour vehicule electrique (BEV/PHEV) avec connecteur Type 2
Marque	LogiLink
Modele	EVC0120
Connecteur	IEC 62196-2 Type 2 (prise et fiche)
Mode de charge	Mode 3 (IEC 61851)
Puissance maximale	22 kW
Courant nominal	32 A
Tension nominale	480 V AC
Frequence	50 / 60 Hz
Phases	Triphase
Longueur du cable	2.5 m
Type de cable	H07BZ5-F 5x6.0 mm² + 1x0.5 mm²
Indice de protection (branche)	IP65
Indice de protection (debranche)	IP54
Temperature de fonctionnement	-30 °C a +50 °C
Materiau du boitier	Plastique
Couleur	Noir
Certifications	CE, TÜV, IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, EN 60811-404, IEC 60754-2, IEC 60068-2-5
Dimensions (emballage individuel)	360 x 360 x 90 mm
Poids (emballage individuel)	2.37 kg
Contenu de l'emballage	1x cable de charge EV, 1x housse de protection, 1x manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs. Verifier regulierement les connecteurs et le cable pour detecter tout dommage.
Securite	Ne pas utiliser si le cable ou les connecteurs sont endommages. Respecter les consignes de charge Mode 3. Utiliser uniquement avec des bornes de charge conformes.
Pieces detachees et reparabilite	Le cable n'est pas reparable par l'utilisateur. En cas de dysfonctionnement, contacter le service apres-vente LogiLink.

FOIRE AUX QUESTIONS - EVC0120 LOGILINK

Quels vehicules sont compatibles avec le cable LogiLink EVC0120 ?

Le cable est compatible avec les vehicules electriques (BEV) et hybrides rechargeables (PHEV) disposant d'un connecteur Type 2 ou CCS, notamment Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroen, Peugeot, Ford, Opel, Chrysler et General Motors.

Quelle est la puissance de charge maximale du EVC0120 ?

Le cable supporte une puissance maximale de 22 kW en triphase avec un courant de 32 A sous 480 V AC.

Le cable est-il adapte a une charge en monophase ?

Oui, le cable peut etre utilise en monophase, mais la puissance de charge sera alors limitee a environ 7.4 kW (32 A sous 230 V).

Quelle est la longueur du cable EVC0120 ?

Le cable mesure 2.5 metres de long.

Le cable est-il certifie et securise ?

Oui, il est certifie CE et TÜV, et conforme aux normes IEC 62196-2, IEC 61851 et EN 50620. Il dispose d'un indice de protection IP65 lorsqu'il est branche.

Puis-je utiliser ce cable avec une Wallbox domestique ?

Oui, le cable est concu pour etre utilise avec des bornes de charge domestiques (Wallbox) et des bornes publiques conformes au mode de charge Mode 3.

Comment entretenir le cable de charge ?

Nettoyez les connecteurs avec un chiffon sec. Evitez les produits chimiques. Rangez le cable dans sa housse de protection apres utilisation. Verifiez regulierement l'absence de fissures ou de dommages.

Que faire si le cable est endommage ?

N'utilisez pas un cable endommage. Contactez le service apres-vente LogiLink. Le cable n'est pas reparable par l'utilisateur.

Quels sont les accessoires inclus dans l'emballage ?

L'emballage contient le cable de charge, une housse de protection et le manuel d'utilisation.

Quelle est la temperature de fonctionnement autorisee ?

Le cable peut fonctionner dans une plage de temperature de -30 °C a +50 °C.

MODE D'EMPLOI EVC0120 LOGILINK

Two black electric vehicle charging plugs with hexagonal connectors, shown from different angles (no text or symbols visible)

LogiLink®

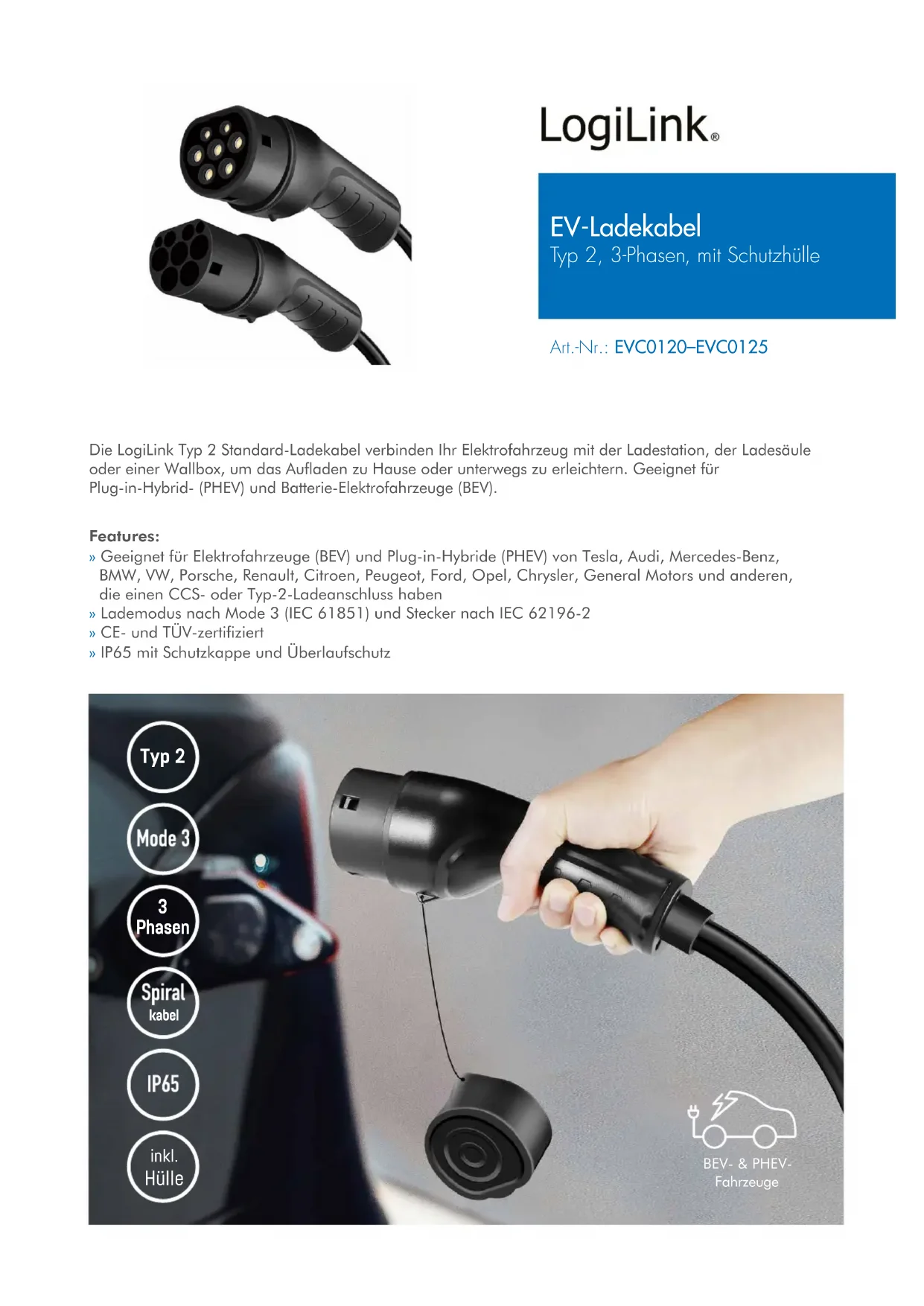

EV-Ladekabel

Typ 2, 3-Phasen, mit Schutzhülle

Art.-Nr.: EVC0120-EVC0125

Die LogiLink Typ 2 Standard-Ladekabel verbinden Ihr Elektrofahrzeug mit der Ladestation, der Ladesäule oder einer Wallbox, um das Aufladen zu Hause oder unterwegs zu erleichtern. Geeignet für Plug-in-Hybrid- (PHEV) und Batterie-Elektrofahrzeuge (BEV).

Features:

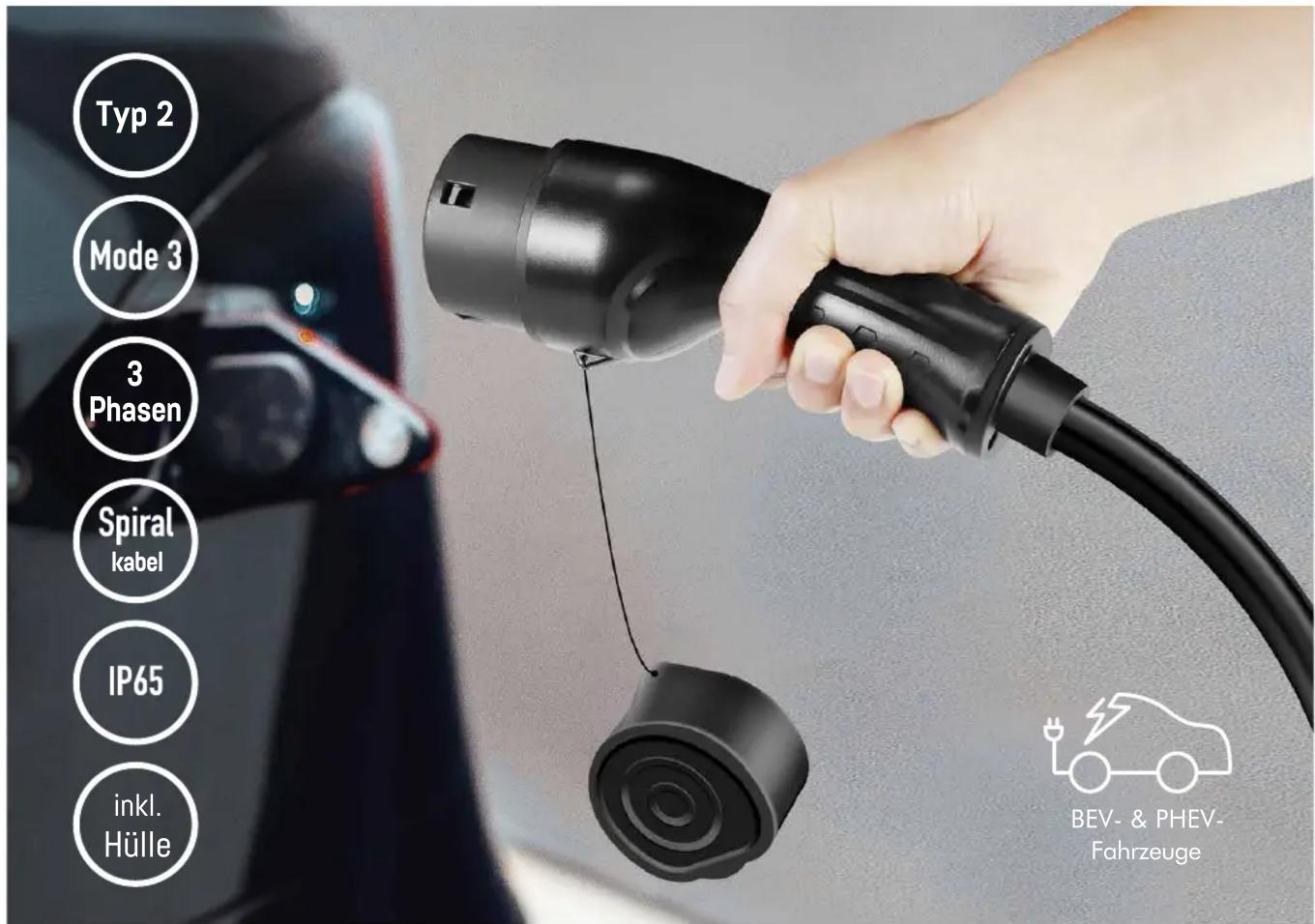

» Geeignet für Elektrofahrzeuge (BEV) und Plug-in-Hybride (PHEV) von Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroen, Peugeot, Ford, Opel, Chrysler, General Motors und anderen, die einen CCS- oder Typ-2-Ladeanschluss haben
»Lademodus nach Mode 3 (IEC 61851) und Stecker nach IEC 62196-2
» CE- und TÜV-zertifiziert
» IP65 mit Schutzkappe und Überlaufschutz

Typ 2 Mode 3 3 Phasen Spiral kabel IP65 inkl. Hülle BEV- & PHEV-Fahrzeuge

Spezifikationen:

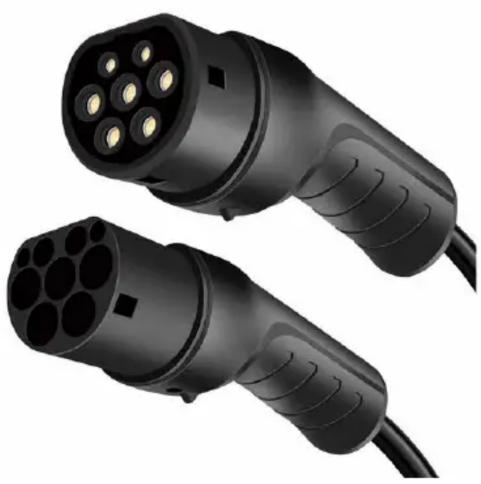

Anschluss 1 IEC 62196-2 Typ 2 Ladestecker
Anschluss 2 IEC 62196-2 Typ 2 Ladebuchse
Lademodus Mode 3 (IEC 61851)
Nennspannung	480 V AC
Nennfrequenz	50 Hz/60 Hz
Verbindung	3-Phasen
Gehäuse-Schutzart	Gesteckt: IP65, ungesteckt: IP54
Kabeltyp	H07BZ5-F 5x6,0 mm ^2 +1x0,5 mm ^2
Betriebstemperatur	-30–50 °C
Gehäuse-Material	Kunststoff
Farbe	Schwarz
Normen	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5

Art-Nr.	Ladeleistung	Ladestrom	Kabellänge		EAN-Nummer
EVC0120 22 kW 32 A				2,5 m	4052792070217
EVC0121	22 kW 32 A 5 m				4052792070224
EVC0122 22 kW 32 A				7,5 m	4052792070231
EVC0123	22 kW 32 A 10 m				4052792070248
EVC0124	11 kW		16 A	5 m	4052792070255
EVC0125	11 kW 16 A			7,5 m	4052792070262

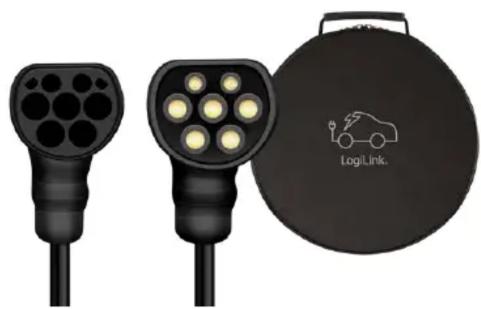

Verpackungsinhalt:

» 1x EV-Ladekabel
» 1x Schutztasche
» 1x Benutzerhandbuch

Three electric vehicle charging plug devices with illuminated bulbs and a LogLink branded case (no text or symbols on the devices themselves)

Verpackungsinformationen:

Art-Nr.	Maße Einzelverptackung	Gewicht Einzelverpackung	Maße VPE	Menge VPE	Gewicht VPE
EVC0120	360 x 360 x 90 mm	2,37 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0121	360 x 360 x 90 mm	3,7 kg	380 x 380 x 380 mm	4 Stück	15,6 kg
EVC0122	360 x 360 x 120 mm	4,9 kg	380 x 380 x 380 mm	3 Stück	15,5 kg
EVC0123	360 x 360 x 120 mm	6,02 kg	380 x 380 x 380 mm	3 Stück	18,9 kg
EVC0124	360 x 360 x 90 mm	2,6 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0125	360 x 360 x 90 mm	3,3 kg	380 x 380 x 380 mm	3 Stück	10,7 kg
