Type de produit	Câble de recharge pour véhicule électrique Type 2
Marque	LogiLink
Modèle	EVC0125
Connecteur véhicule	Fiche Type 2 (IEC 62196-2)
Connecteur borne	Prise Type 2 (IEC 62196-2)
Mode de charge	Mode 3 (IEC 61851)
Tension nominale	480 V AC
Fréquence	50 / 60 Hz
Phases	Triphasé (3 phases)
Puissance de charge	11 kW
Courant de charge	16 A
Longueur de câble	7,5 m
Indice de protection (branché)	IP65
Indice de protection (débranché)	IP54
Type de câble	H07BZ5-F 5x6,0 mm² + 1x0,5 mm²
Température de fonctionnement	-30 °C à 50 °C
Matériau du boîtier	Plastique
Couleur	Noir
Certifications	CE, TÜV
Dimensions de l'emballage	360 x 360 x 90 mm
Poids net	3,3 kg
Contenu de l'emballage	Câble EV, housse de protection, manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas immerger dans l'eau. Vérifier régulièrement l'état des connecteurs.
Sécurité	Ne pas utiliser si le câble est endommagé. Débrancher avant nettoyage. Utiliser uniquement avec des bornes conformes.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de dysfonctionnement, contacter le service après-vente.

FOIRE AUX QUESTIONS - EVC0125 LOGILINK

Ce câble LogiLink EVC0125 est-il compatible avec une Tesla ?

Oui, ce câble Type 2 est compatible avec les véhicules Tesla équipés d'un connecteur Type 2 ou CCS.

Quelle est la puissance maximale de ce câble ?

La puissance maximale est de 11 kW en triphasé, avec un courant de 16 A.

Puis-je utiliser ce câble sous la pluie ou en extérieur ?

Oui, lorsqu'il est branché, le câble a un indice de protection IP65, ce qui le rend résistant aux projections d'eau. Cependant, évitez l'immersion.

Comment nettoyer le câble de recharge ?

Utilisez un chiffon sec et doux pour essuyer le câble et les connecteurs. Ne pas utiliser de produits chimiques ni d'eau sous pression.

Ce câble est-il certifié ?

Oui, il possède les certifications CE et TÜV, garantissant la conformité aux normes de sécurité.

Quelle est la différence entre les modèles 11 kW et 22 kW ?

Le modèle 11 kW (EVC0125) a un courant de 16 A, tandis que les modèles 22 kW (EVC0120 à EVC0123) ont un courant de 32 A. La puissance dépend aussi de la capacité de la borne et du véhicule.

Quelles sont les longueurs disponibles pour ce type de câble ?

Les longueurs varient selon les modèles : 2,5 m, 5 m, 7,5 m et 10 m. Le EVC0125 mesure 7,5 mètres.

Puis-je utiliser ce câble avec une prise domestique standard ?

Non, ce câble est conçu pour être utilisé avec une borne de recharge (wallbox ou borne publique) équipée d'une prise Type 2. Il ne se branche pas sur une prise domestique.

Que faire si le câble est endommagé ?

N'utilisez pas un câble endommagé. Contactez le service après-vente LogiLink ou un professionnel qualifié pour une évaluation. Le câble n'est pas réparable par l'utilisateur.

Ce câble est-il adapté aux véhicules hybrides rechargeables ?

Oui, il convient aux véhicules hybrides rechargeables (PHEV) et aux véhicules électriques (BEV) avec un connecteur Type 2.

MODE D'EMPLOI EVC0125 LOGILINK

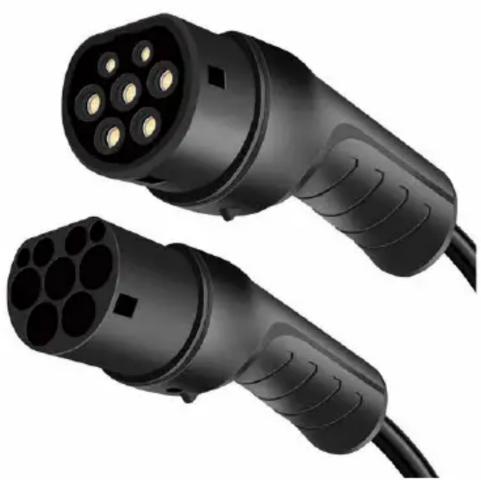

Two black electric vehicle charging plugs with hexagonal connectors, shown from different angles (no text or symbols visible)

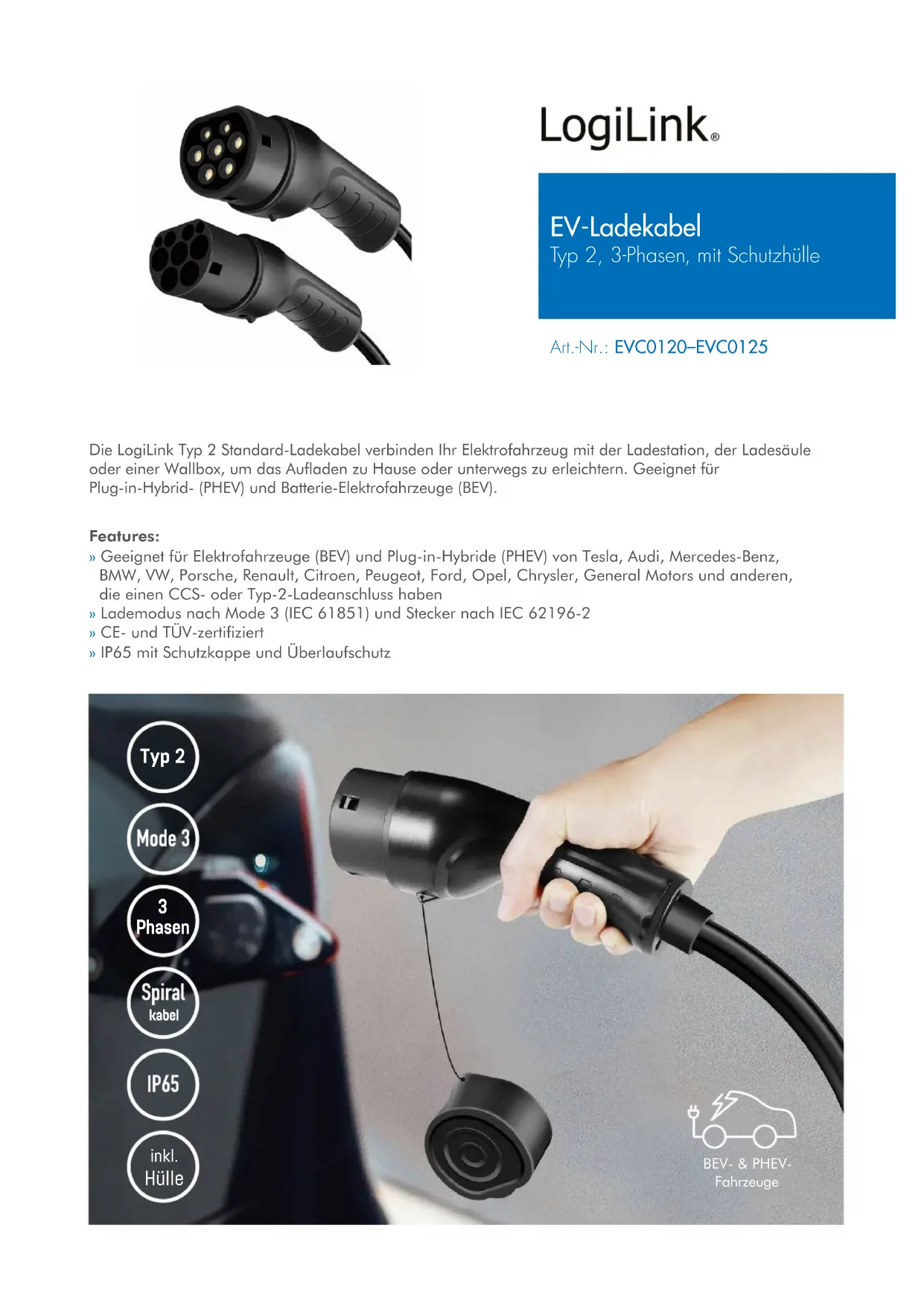

LogiLink®

EV-Ladekabel

Typ 2, 3-Phasen, mit Schutzhülle

Art.-Nr.: EVC0120-EVC0125

Die LogiLink Typ 2 Standard-Ladekabel verbinden Ihr Elektrofahrzeug mit der Ladestation, der Ladesäule oder einer Wallbox, um das Aufladen zu Hause oder unterwegs zu erleichtern. Geeignet für Plug-in-Hybrid- (PHEV) und Batterie-Elektrofahrzeuge (BEV).

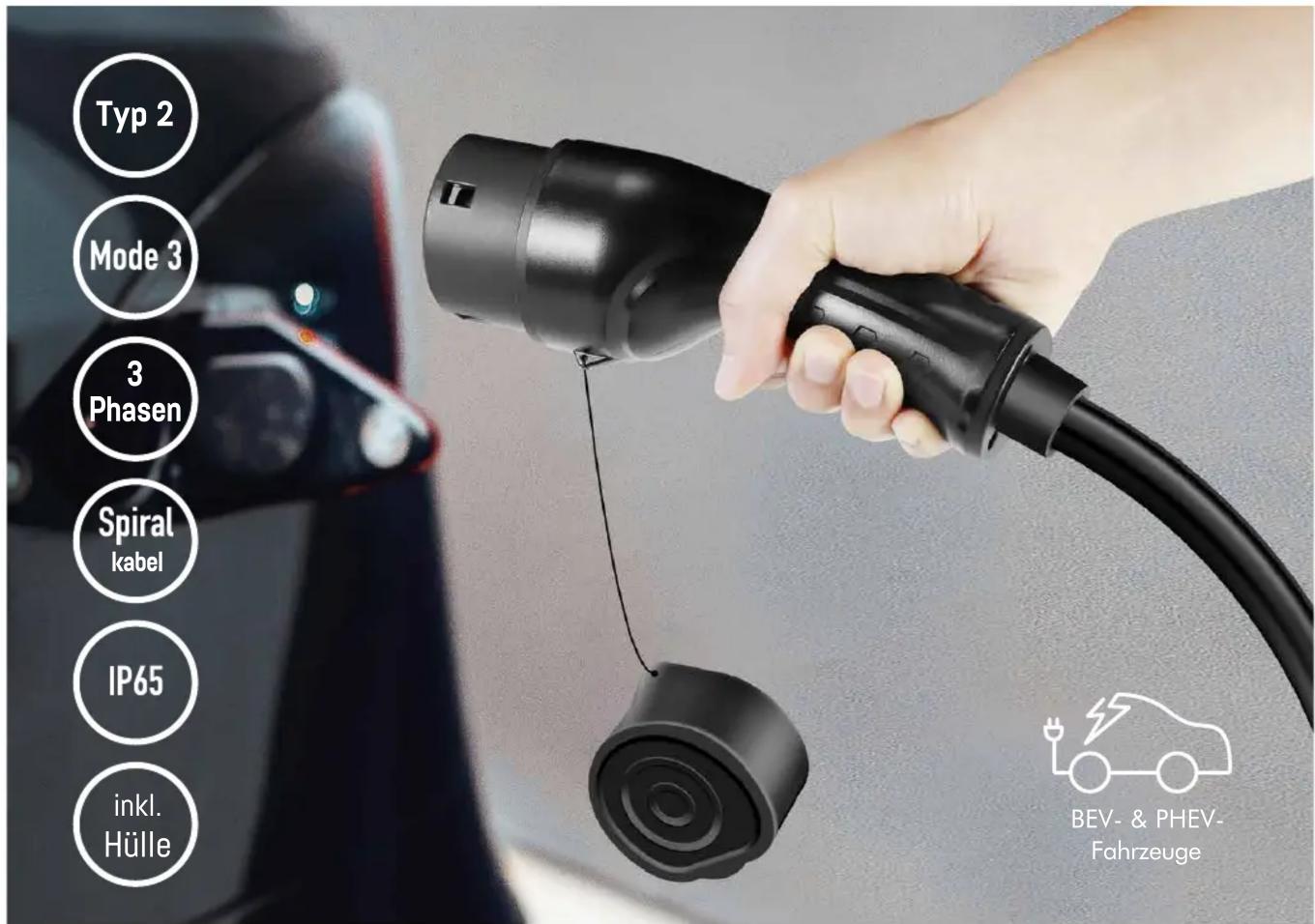

Features:

» Geeignet für Elektrofahrzeuge (BEV) und Plug-in-Hybride (PHEV) von Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroen, Peugeot, Ford, Opel, Chrysler, General Motors und anderen, die einen CCS- oder Typ-2-Ladeanschluss haben
»Lademodus nach Mode 3 (IEC 61851) und Stecker nach IEC 62196-2
» CE- und TÜV-zertifiziert
» IP65 mit Schutzkappe und Überlaufschutz

Spezifikationen:

Anschluss 1 IEC 62196-2 Typ 2 Ladestecker
Anschluss 2 IEC 62196-2 Typ 2 Ladebuchse
Lademodus Mode 3 (IEC 61851)
Nennspannung	480 V AC
Nennfrequenz	50 Hz/60 Hz
Verbindung	3-Phasen
Gehäuse-Schutzart	Gesteckt: IP65, ungesteckt: IP54
Kabeltyp	H07BZ5-F 5x6,0 mm ^2 +1x0,5 mm ^2
Betriebstemperatur	-30–50 °C
Gehäuse-Material	Kunststoff
Farbe	Schwarz
Normen	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5

Art-Nr.	Ladeleistung	Ladestrom	Kabellänge		EAN-Nummer
EVC0120 22 kW 32 A				2,5 m	4052792070217
EVC0121	22 kW 32 A 5 m				4052792070224
EVC0122 22 kW 32 A				7,5 m	4052792070231
EVC0123	22 kW 32 A 10 m				4052792070248
EVC0124	11 kW		16 A	5 m	4052792070255
EVC0125	11 kW 16 A			7,5 m	4052792070262

Verpackungsinhalt:

» 1x EV-Ladekabel
» 1x Schutztasche
» 1x Benutzerhandbuch

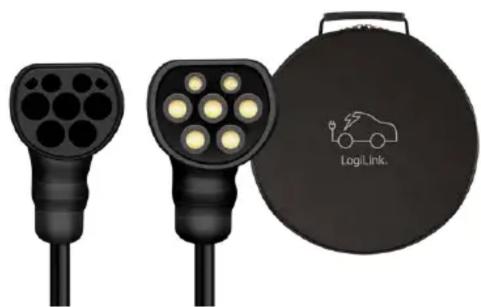

Three electric vehicle charging plug devices with illuminated gold lights and a LogiLink branded case (no text or symbols on devices)

Verpackungsinformationen:

Art-Nr.	Maße Einzelverptackung	Gewicht Einzelverpackung	Maße VPE	Menge VPE	Gewicht VPE
EVC0120	360 x 360 x 90 mm	2,37 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0121	360 x 360 x 90 mm	3,7 kg	380 x 380 x 380 mm	4 Stück	15,6 kg
EVC0122	360 x 360 x 120 mm	4,9 kg	380 x 380 x 380 mm	3 Stück	15,5 kg
EVC0123	360 x 360 x 120 mm	6,02 kg	380 x 380 x 380 mm	3 Stück	18,9 kg
EVC0124	360 x 360 x 90 mm	2,6 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0125	360 x 360 x 90 mm	3,3 kg	380 x 380 x 380 mm	3 Stück	10,7 kg
