MODE D'EMPLOI EVC0123 LOGILINK

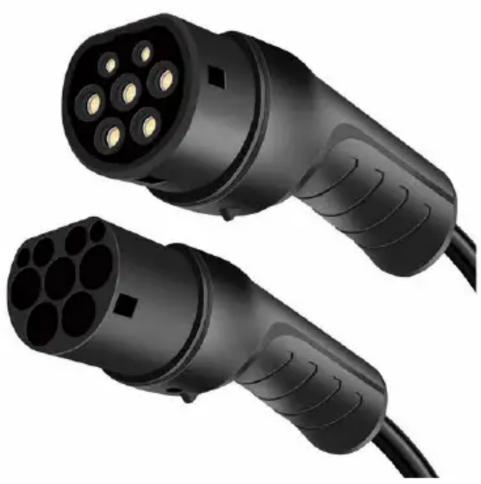

Two black electric vehicle charging plugs with hexagonal connectors, shown from different angles (no text or symbols visible)

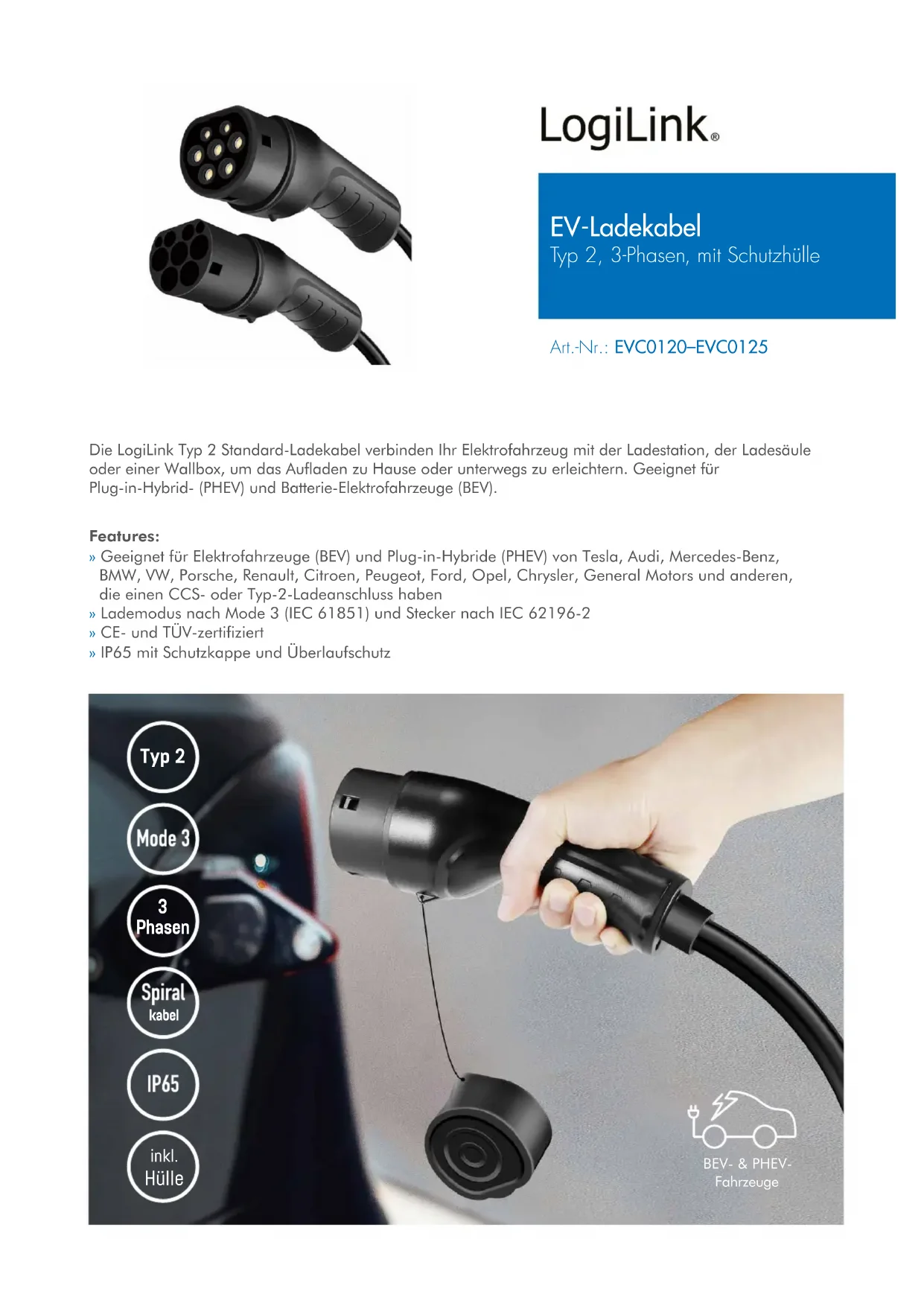

LogiLink®

EV-Ladekabel

Typ 2, 3-Phasen, mit Schutzhülle

Art.-Nr.: EVC0120-EVC0125

Die LogiLink Typ 2 Standard-Ladekabel verbinden Ihr Elektrofahrzeug mit der Ladestation, der Ladesäule oder einer Wallbox, um das Aufladen zu Hause oder unterwegs zu erleichtern. Geeignet für Plug-in-Hybrid- (PHEV) und Batterie-Elektrofahrzeuge (BEV).

Features:

» Geeignet für Elektrofahrzeuge (BEV) und Plug-in-Hybride (PHEV) von Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroen, Peugeot, Ford, Opel, Chrysler, General Motors und anderen, die einen CCS- oder Typ-2-Ladeanschluss haben
»Lademodus nach Mode 3 (IEC 61851) und Stecker nach IEC 62196-2
» CE- und TÜV-zertifiziert
» IP65 mit Schutzkappe und Überlaufschutz

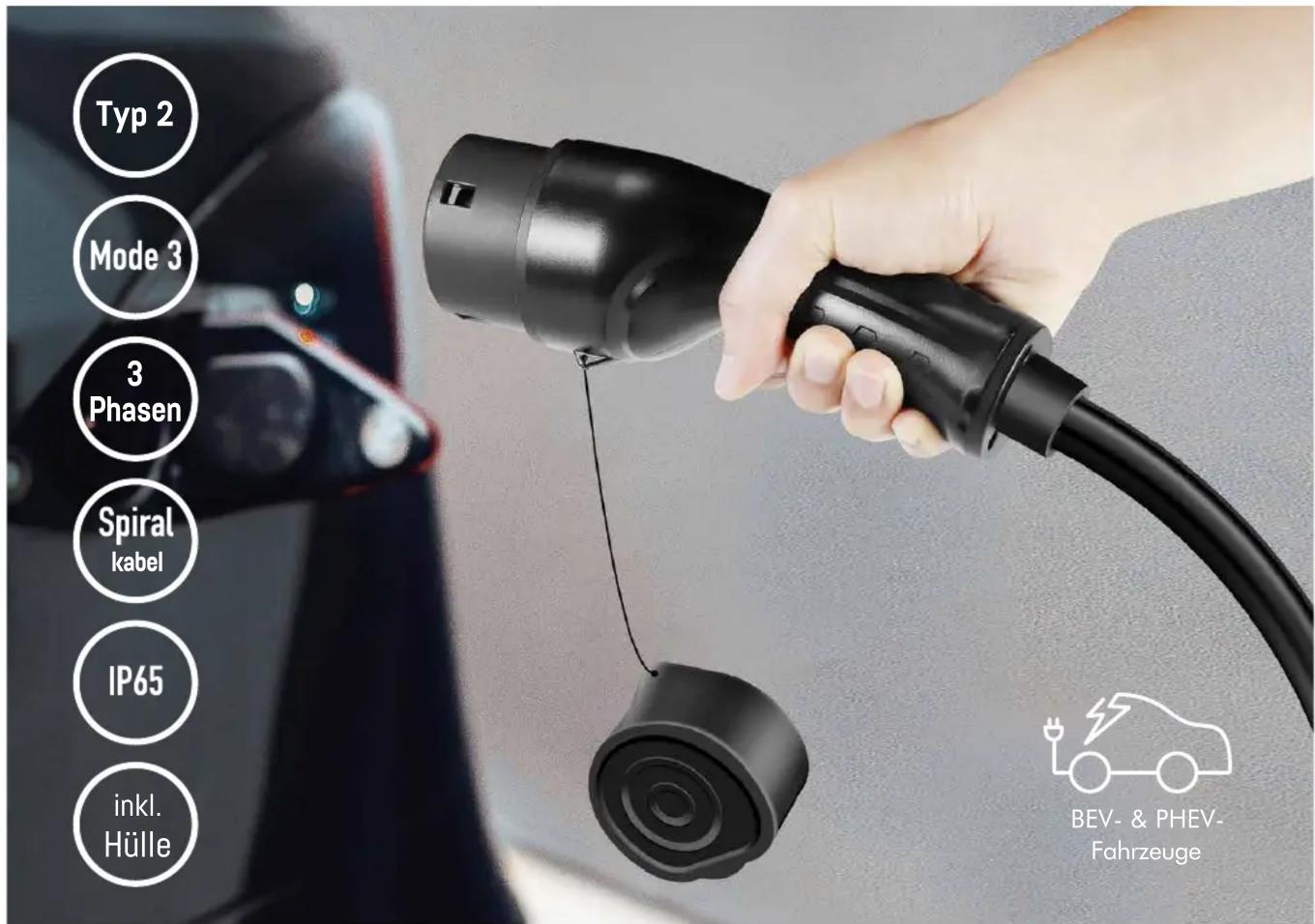

Typ 2 Mode 3 3 Phasen Spiral kabel IP65 inkl. Hülle BEV- & PHEV-Fahrzeuge

Spezifikationen:

Anschluss 1 IEC 62196-2 Typ 2 Ladestecker
Anschluss 2 IEC 62196-2 Typ 2 Ladebuchse
Lademodus Mode 3 (IEC 61851)
Nennspannung	480 V AC
Nennfrequenz	50 Hz/60 Hz
Verbindung	3-Phasen
Gehäuse-Schutzart	Gesteckt: IP65, ungesteckt: IP54
Kabeltyp	H07BZ5-F 5x6,0 mm ^2 +1x0,5 mm ^2
Betriebstemperatur	-30–50 °C
Gehäuse-Material	Kunststoff
Farbe	Schwarz
Normen	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5

Art-Nr.	Ladeleistung	Ladestrom	Kabellänge		EAN-Nummer
EVC0120 22 kW 32 A				2,5 m	4052792070217
EVC0121	22 kW 32 A 5 m				4052792070224
EVC0122 22 kW 32 A				7,5 m	4052792070231
EVC0123	22 kW 32 A 10 m				4052792070248
EVC0124	11 kW		16 A	5 m	4052792070255
EVC0125	11 kW 16 A			7,5 m	4052792070262

Verpackungsinhalt:

» 1x EV-Ladekabel
» 1x Schutztasche
» 1x Benutzerhandbuch

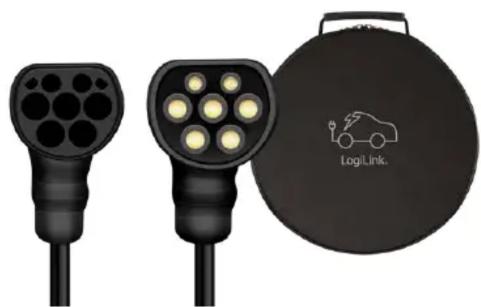

Three electric vehicle charging plug devices with illuminated gold lights and a LogiLink branded case (no text or symbols on devices)

Verpackungsinformationen:

Art-Nr.	Maße Einzelverptackung	Gewicht Einzelverpackung	Maße VPE	Menge VPE	Gewicht VPE
EVC0120	360 x 360 x 90 mm	2,37 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0121	360 x 360 x 90 mm	3,7 kg	380 x 380 x 380 mm	4 Stück	15,6 kg
EVC0122	360 x 360 x 120 mm	4,9 kg	380 x 380 x 380 mm	3 Stück	15,5 kg
EVC0123	360 x 360 x 120 mm	6,02 kg	380 x 380 x 380 mm	3 Stück	18,9 kg
EVC0124	360 x 360 x 90 mm	2,6 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0125	360 x 360 x 90 mm	3,3 kg	380 x 380 x 380 mm	3 Stück	10,7 kg
