Type de produit	Câble de recharge pour véhicule électrique Type 2
Marque	LogiLink
Modèle	EVC0121
Puissance de charge	22 kW
Courant de charge	32 A
Tension nominale	480 V AC
Fréquence	50/60 Hz
Phase	Triphasé (3 phases)
Longueur de câble	5 m
Connecteur côté véhicule	Fiche Type 2 (IEC 62196-2)
Connecteur côté borne	Prise Type 2 (IEC 62196-2)
Mode de charge	Mode 3 (IEC 61851)
Indice de protection (connecté)	IP65
Indice de protection (déconnecté)	IP54
Type de câble	H07BZ5-F 5x6,0 mm² + 1x0,5 mm²
Température de fonctionnement	-30°C à +50°C
Matériau du boîtier	Plastique
Couleur	Noir
Certifications	CE, TÜV
Normes	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5
Poids	3,7 kg
Dimensions (emballage)	360 x 360 x 90 mm
Contenu de l'emballage	1 câble de recharge, 1 sac de protection, 1 manuel d'utilisation
Compatibilité	Véhicules électriques (BEV) et hybrides rechargeables (PHEV) avec prise Type 2 ou CCS (Tesla, Audi, BMW, VW, etc.)

FOIRE AUX QUESTIONS - EVC0121 LOGILINK

Comment utiliser ce câble de recharge ?

Branchez la fiche Type 2 sur votre véhicule et la prise Type 2 sur la borne de recharge. Assurez-vous que les connecteurs sont bien enfoncés. Le câble est compatible avec les bornes en Mode 3 (IEC 61851).

Quels véhicules sont compatibles ?

Ce câble convient aux véhicules électriques (BEV) et hybrides rechargeables (PHEV) équipés d'un connecteur Type 2 ou CCS, notamment Tesla, Audi, BMW, Volkswagen, Mercedes-Benz, Renault, Peugeot, etc.

Quelle puissance de charge puis-je obtenir ?

Le câble supporte jusqu'à 22 kW en triphasé avec un courant de 32 A. La puissance réelle dépend de votre véhicule et de la borne de recharge.

Comment entretenir le câble ?

Gardez le câble propre et sec. Nettoyez les connecteurs avec un chiffon doux. Ne pliez pas le câble de manière excessive. Rangez-le dans le sac de protection fourni pour éviter les dommages.

Puis-je l'utiliser en extérieur ?

Oui, le câble est conçu pour une utilisation en extérieur. En branché, il a un indice de protection IP65 (protégé contre les jets d'eau). Débranché, il est IP54 (protégé contre les éclaboussures). Utilisez toujours le capuchon de protection quand il n'est pas connecté.

Que faire en cas de dommage ?

Si le câble ou un connecteur est endommagé, cessez immédiatement de l'utiliser. Contactez le service après-vente LogiLink pour un remplacement. N'essayez pas de réparer le câble vous-même.

Est-il certifié ?

Oui, ce câble est certifié CE et TÜV, garantissant sa conformité aux normes de sécurité européennes.

Quelle est la longueur du câble ?

Le câble mesure 5 mètres, ce qui offre une bonne flexibilité pour relier votre véhicule à la borne de recharge.

Puis-je le plier ou le stocker ?

Il est recommandé de ne pas plier le câble à angle aigu. Pour le stockage, enroulez-le sans serrer et placez-le dans le sac de protection fourni pour éviter les nœuds et l'usure.

Ce câble est-il adapté pour une wallbox ?

Oui, il est parfaitement adapté pour une wallbox ou une borne de recharge publique équipée d'une prise Type 2. Assurez-vous que la wallbox supporte le Mode 3 et une puissance d'au moins 22 kW.

MODE D'EMPLOI EVC0121 LOGILINK

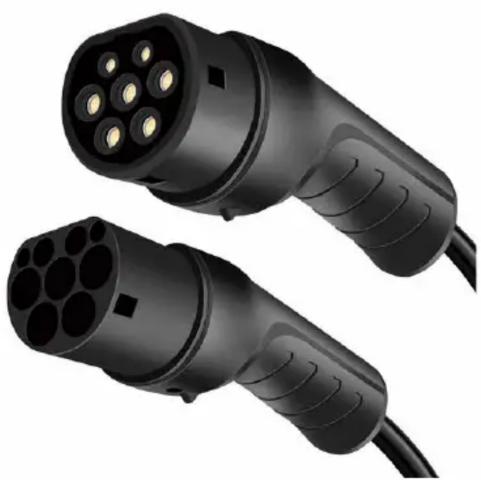

Two black electric vehicle charging plugs with hexagonal connectors, shown from different angles (no text or symbols visible)

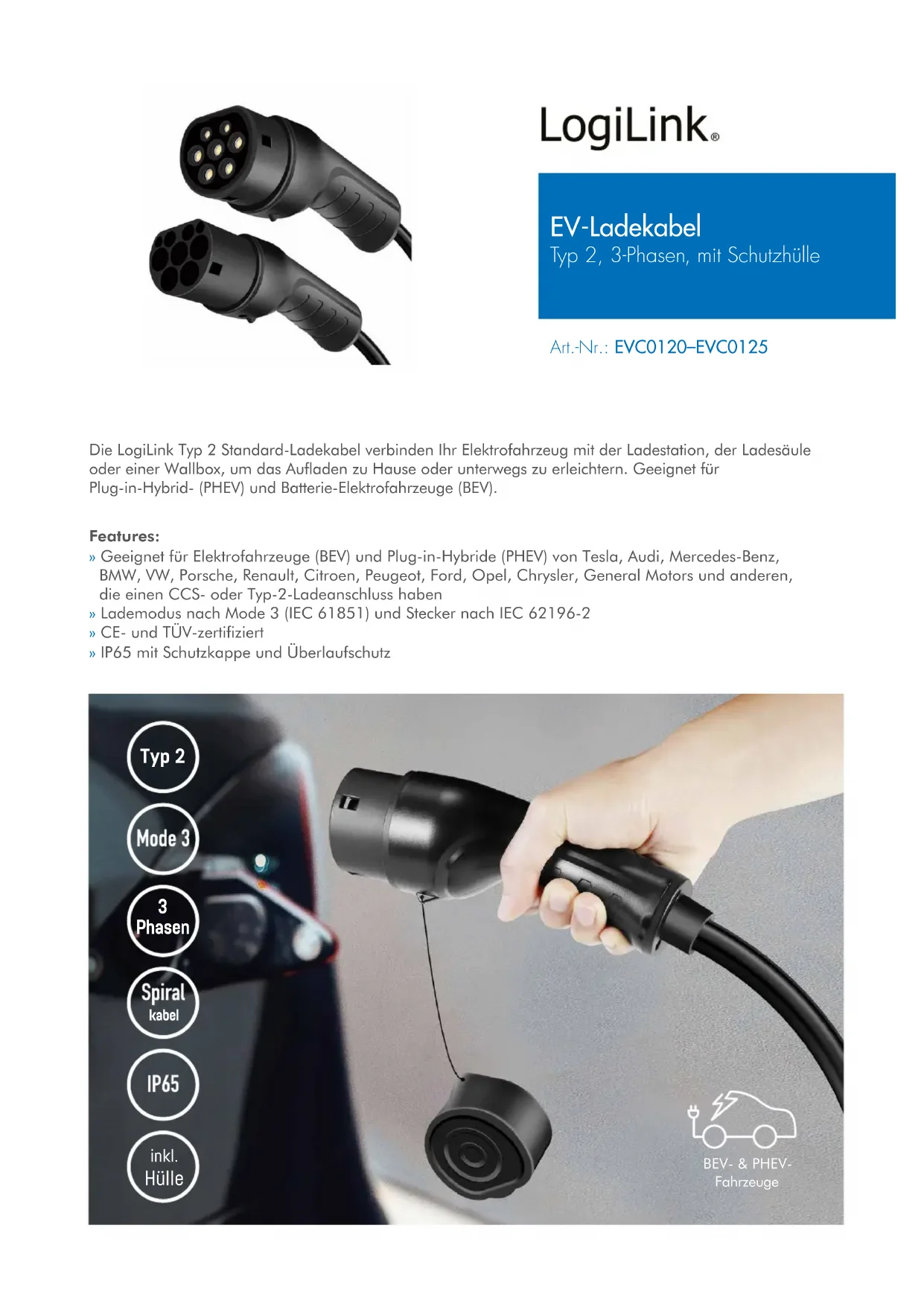

LogiLink®

EV-Ladekabel

Typ 2, 3-Phasen, mit Schutzhülle

Art.-Nr.: EVC0120-EVC0125

Die LogiLink Typ 2 Standard-Ladekabel verbinden Ihr Elektrofahrzeug mit der Ladestation, der Ladesäule oder einer Wallbox, um das Aufladen zu Hause oder unterwegs zu erleichtern. Geeignet für Plug-in-Hybrid- (PHEV) und Batterie-Elektrofahrzeuge (BEV).

Features:

» Geeignet für Elektrofahrzeuge (BEV) und Plug-in-Hybride (PHEV) von Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroen, Peugeot, Ford, Opel, Chrysler, General Motors und anderen, die einen CCS- oder Typ-2-Ladeanschluss haben
»Lademodus nach Mode 3 (IEC 61851) und Stecker nach IEC 62196-2
» CE- und TÜV-zertifiziert
» IP65 mit Schutzkappe und Überlaufschutz

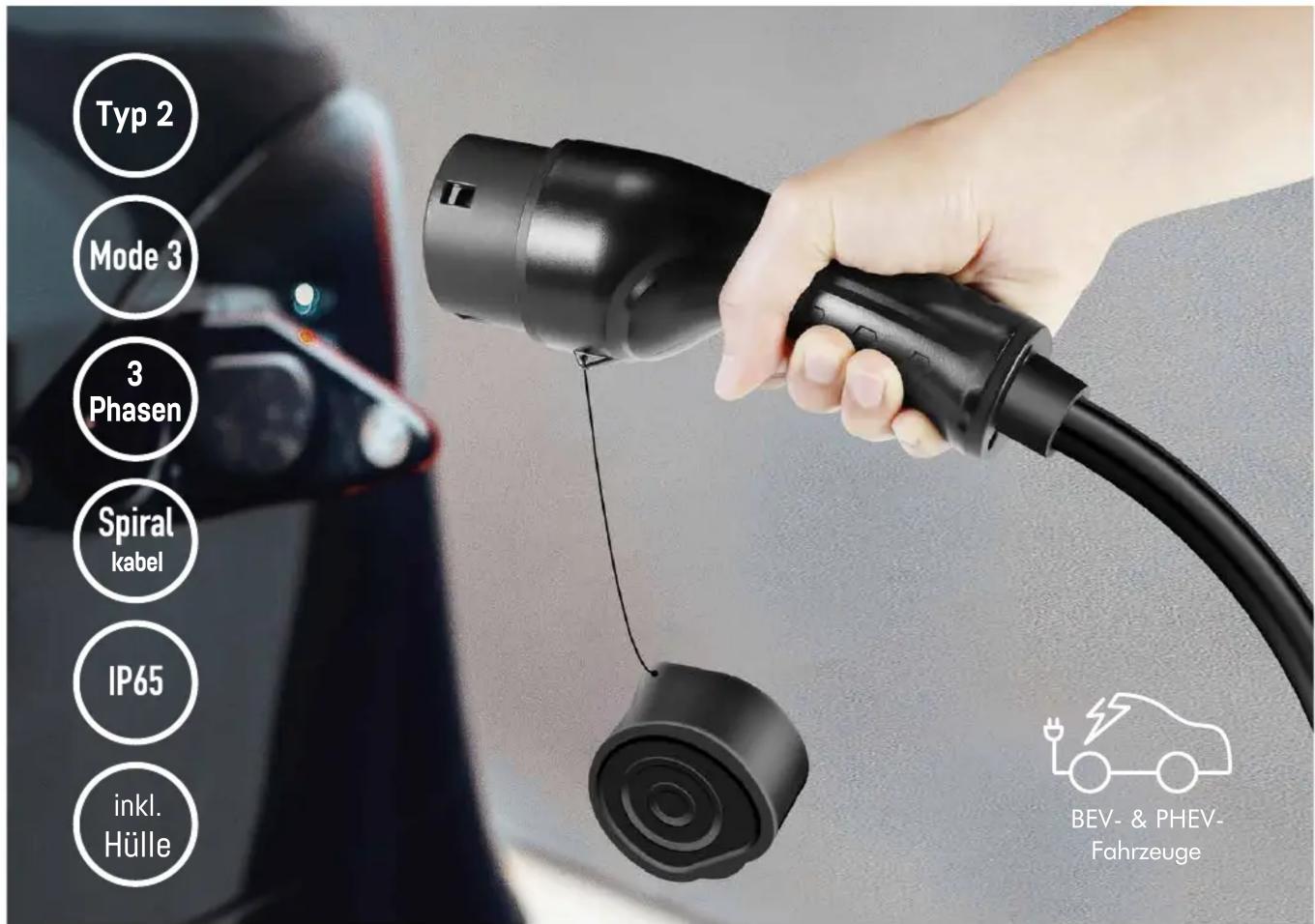

Typ 2 Mode 3 3 Phasen Spiral kabel IP65 inkl. Hülle BEV- & PHEV-Fahrzeuge

Spezifikationen:

Anschluss 1 IEC 62196-2 Typ 2 Ladestecker
Anschluss 2 IEC 62196-2 Typ 2 Ladebuchse
Lademodus Mode 3 (IEC 61851)
Nennspannung	480 V AC
Nennfrequenz	50 Hz/60 Hz
Verbindung	3-Phasen
Gehäuse-Schutzart	Gesteckt: IP65, ungesteckt: IP54
Kabeltyp	H07BZ5-F 5x6,0 mm ^2 +1x0,5 mm ^2
Betriebstemperatur	-30–50 °C
Gehäuse-Material	Kunststoff
Farbe	Schwarz
Normen	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5

Art-Nr.	Ladeleistung	Ladestrom	Kabellänge		EAN-Nummer
EVC0120 22 kW 32 A				2,5 m	4052792070217
EVC0121	22 kW 32 A 5 m				4052792070224
EVC0122 22 kW 32 A				7,5 m	4052792070231
EVC0123	22 kW 32 A 10 m				4052792070248
EVC0124	11 kW		16 A	5 m	4052792070255
EVC0125	11 kW 16 A			7,5 m	4052792070262

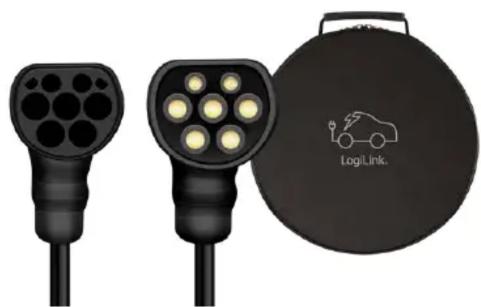

Verpackungsinhalt:

» 1x EV-Ladekabel
» 1x Schutztasche
» 1x Benutzerhandbuch

Three electric vehicle charging plug devices with illuminated bulbs and a LogiLink branded case (no text or symbols on devices)

Verpackungsinformationen:

Art-Nr.	Maße Einzelverptackung	Gewicht Einzelverpackung	Maße VPE	Menge VPE	Gewicht VPE
EVC0120	360 x 360 x 90 mm	2,37 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0121	360 x 360 x 90 mm	3,7 kg	380 x 380 x 380 mm	4 Stück	15,6 kg
EVC0122	360 x 360 x 120 mm	4,9 kg	380 x 380 x 380 mm	3 Stück	15,5 kg
EVC0123	360 x 360 x 120 mm	6,02 kg	380 x 380 x 380 mm	3 Stück	18,9 kg
EVC0124	360 x 360 x 90 mm	2,6 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0125	360 x 360 x 90 mm	3,3 kg	380 x 380 x 380 mm	3 Stück	10,7 kg
