Type de produit	Câble de charge pour véhicule électrique (EV)
Modèle	EVC0124
Marque	LogiLink
Norme de charge	Mode 3 (IEC 61851)
Type de connecteur	IEC 62196-2 Typ 2 (prise et fiche)
Puissance de charge	11 kW
Courant de charge	16 A
Nombre de phases	3 phases
Tension nominale	480 V AC
Fréquence	50/60 Hz
Longueur du câble	5 m
Section du câble	H07BZ5-F 5×6,0 mm² + 1×0,5 mm²
Indice de protection (branché)	IP65
Indice de protection (débranché)	IP54
Température de fonctionnement	-30 °C à 50 °C
Matériau du boîtier	Plastique
Couleur	Noir
Certifications	CE, TÜV
Normes applicables	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5
Utilisation prévue	Véhicules électriques et hybrides rechargeables avec connecteur Type 2 ou CCS
Contenu de l'emballage	Câble de charge, housse de protection, manuel d'utilisation
Dimensions de l'emballage individuel	360 × 360 × 90 mm
Poids de l'emballage individuel	2,6 kg
Garantie	2 ans (standard)
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Réparabilité	Les pièces détachées ne sont pas disponibles séparément ; contacter le SAV en cas de défaut.

FOIRE AUX QUESTIONS - EVC0124 LOGILINK

Quels véhicules sont compatibles avec le câble LogiLink EVC0124 ?

Le câble est compatible avec les véhicules électriques (BEV) et hybrides rechargeables (PHEV) équipés d'un connecteur Type 2 ou CCS, notamment Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroën, Peugeot, Ford, Opel, Chrysler, General Motors, etc.

Quelle est la puissance de charge maximale du EVC0124 ?

Le EVC0124 supporte une puissance de charge de 11 kW avec un courant de 16 A en triphasé.

Quelle est la longueur du câble EVC0124 ?

Ce modèle est livré avec un câble de 5 mètres de long.

Le câble est-il résistant aux intempéries ?

Oui, le connecteur est classé IP65 lorsqu'il est branché, offrant une protection contre la poussière et les jets d'eau. Non branché, il est IP54.

Quel type de prise est utilisé sur le EVC0124 ?

Il est équipé d'un connecteur Type 2 selon la norme IEC 62196-2, avec une fiche et une prise du même type.

Le câble est-il certifié ?

Oui, il est certifié CE et TÜV, garantissant la conformité aux normes de sécurité.

Puis-je utiliser ce câble avec une wallbox monophasée ?

Le câble est conçu pour le triphasé, mais il fonctionne également en monophasé ; la puissance de charge sera alors réduite (environ 3,7 kW).

Quelle est la température de fonctionnement du câble ?

Le câble peut être utilisé dans une plage de température de -30°C à 50°C.

Comment nettoyer le câble de charge ?

Nettoyez-le avec un chiffon sec et doux. Évitez les nettoyants abrasifs ou les solvants.

Que faire si le câble est défectueux ?

Contactez le service après-vente LogiLink. Les pièces détachées ne sont pas disponibles individuellement ; le câble doit être remplacé.

MODE D'EMPLOI EVC0124 LOGILINK

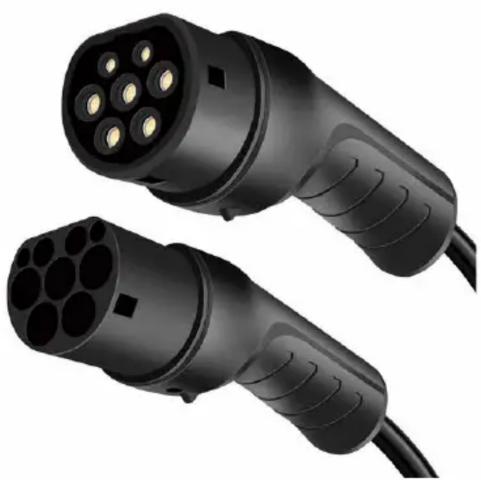

Two black electric vehicle charging plugs with hexagonal connectors, shown from different angles (no text or symbols visible)

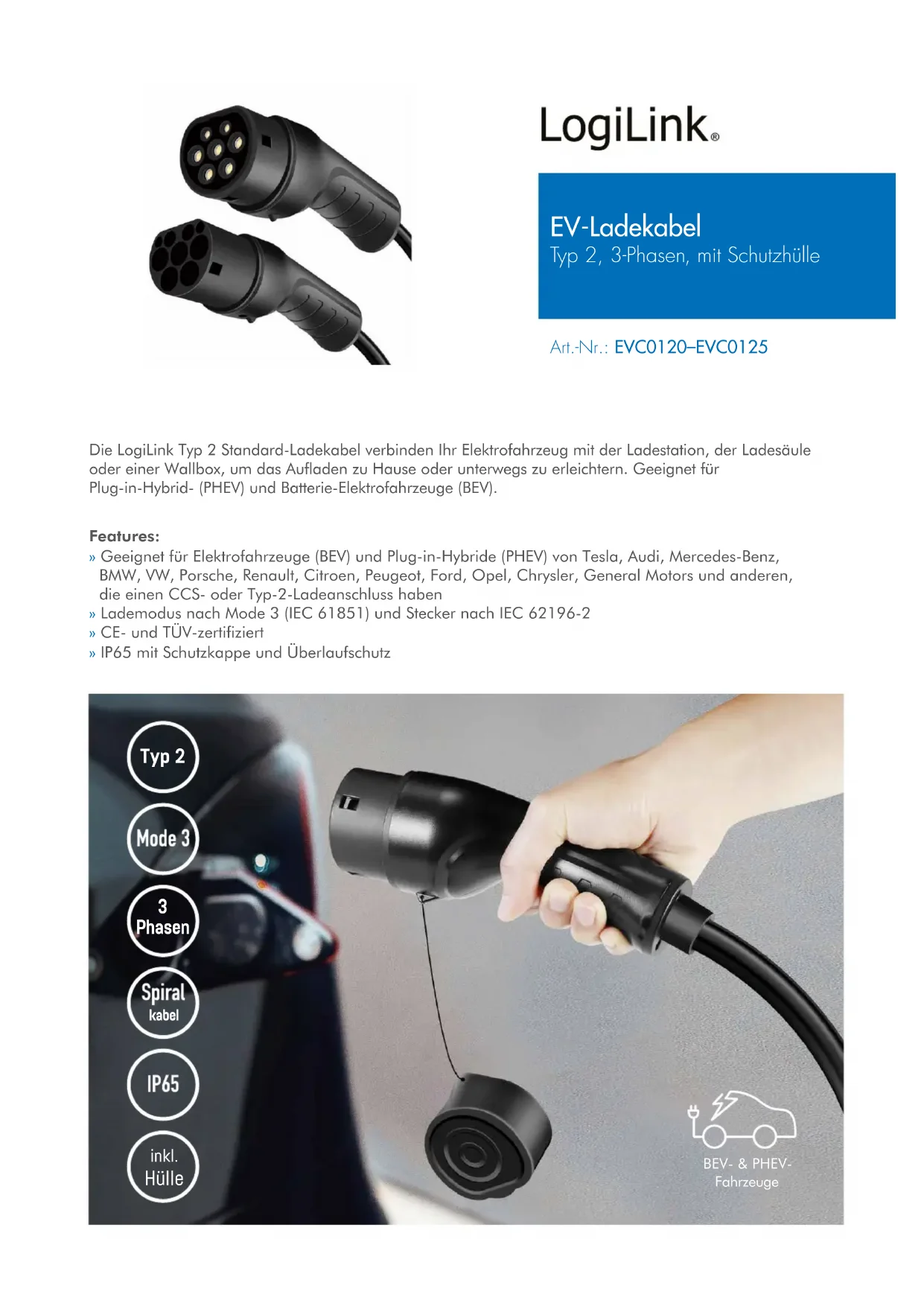

LogiLink®

EV-Ladekabel

Typ 2, 3-Phasen, mit Schutzhülle

Art.-Nr.: EVC0120-EVC0125

Die LogiLink Typ 2 Standard-Ladekabel verbinden Ihr Elektrofahrzeug mit der Ladestation, der Ladesäule oder einer Wallbox, um das Aufladen zu Hause oder unterwegs zu erleichtern. Geeignet für Plug-in-Hybrid- (PHEV) und Batterie-Elektrofahrzeuge (BEV).

Features:

» Geeignet für Elektrofahrzeuge (BEV) und Plug-in-Hybride (PHEV) von Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroen, Peugeot, Ford, Opel, Chrysler, General Motors und anderen, die einen CCS- oder Typ-2-Ladeanschluss haben
»Lademodus nach Mode 3 (IEC 61851) und Stecker nach IEC 62196-2
» CE- und TÜV-zertifiziert
» IP65 mit Schutzkappe und Überlaufschutz

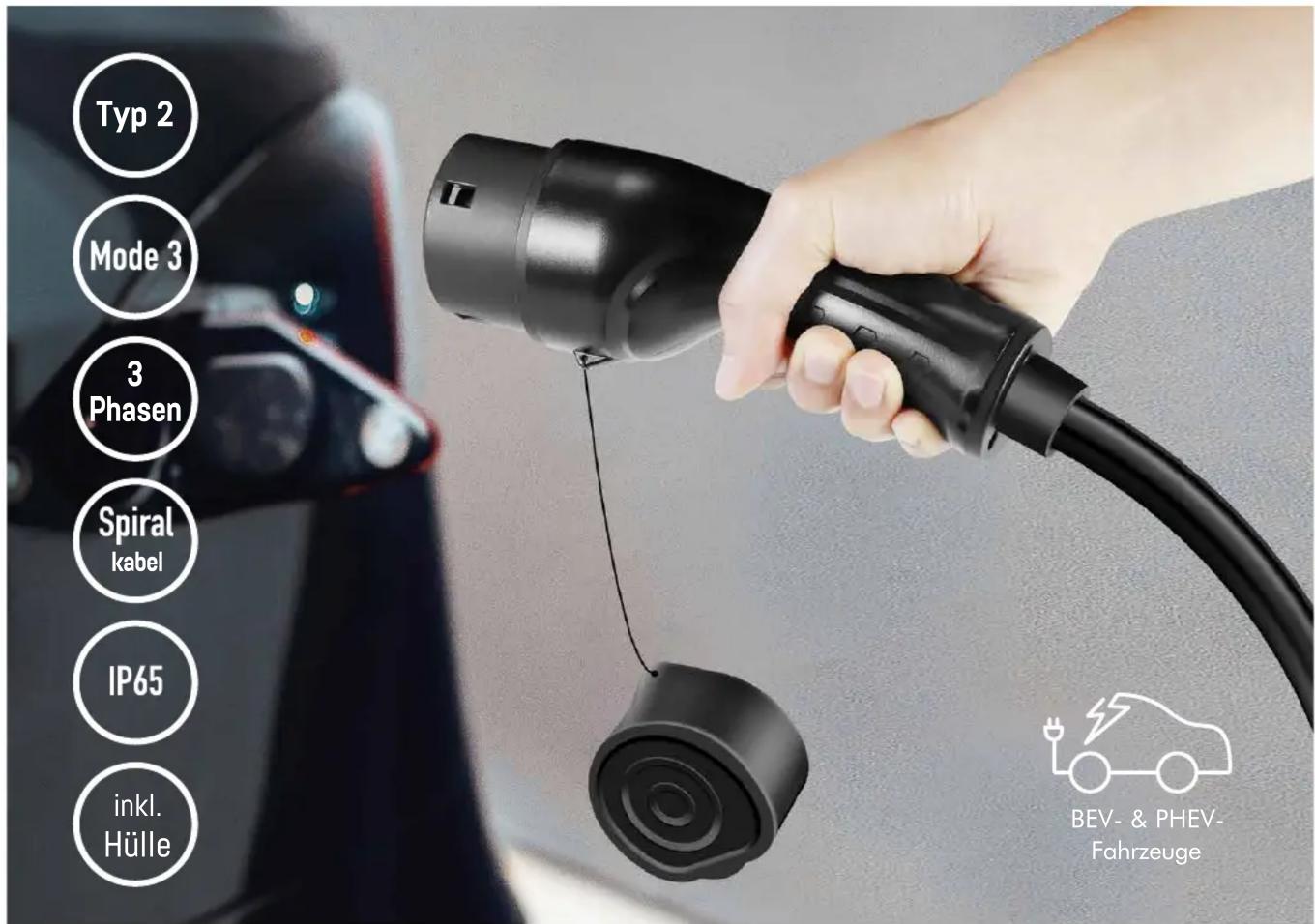

Typ 2 Mode 3 3 Phasen Spiral kabel IP65 inkl. Hülle BEV- & PHEV-Fahrzeuge

Spezifikationen:

Anschluss 1 IEC 62196-2 Typ 2 Ladestecker
Anschluss 2 IEC 62196-2 Typ 2 Ladebuchse
Lademodus Mode 3 (IEC 61851)
Nennspannung	480 V AC
Nennfrequenz	50 Hz/60 Hz
Verbindung	3-Phasen
Gehäuse-Schutzart	Gesteckt: IP65, ungesteckt: IP54
Kabeltyp	H07BZ5-F 5x6,0 mm ^2 +1x0,5 mm ^2
Betriebstemperatur	-30–50 °C
Gehäuse-Material	Kunststoff
Farbe	Schwarz
Normen	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5

Art-Nr.	Ladeleistung	Ladestrom	Kabellänge		EAN-Nummer
EVC0120 22 kW 32 A				2,5 m	4052792070217
EVC0121	22 kW 32 A 5 m				4052792070224
EVC0122 22 kW 32 A				7,5 m	4052792070231
EVC0123	22 kW 32 A 10 m				4052792070248
EVC0124	11 kW		16 A	5 m	4052792070255
EVC0125	11 kW 16 A			7,5 m	4052792070262

Verpackungsinhalt:

» 1x EV-Ladekabel
» 1x Schutztasche
» 1x Benutzerhandbuch

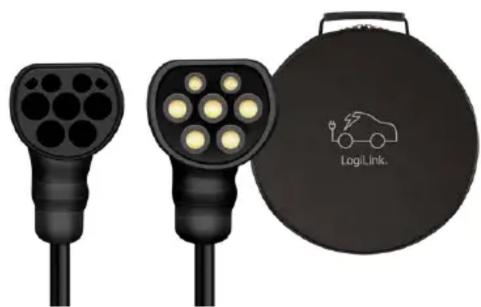

Three electric vehicle charging plug devices with illuminated bulbs and a LogiLink branded case (no text or symbols on devices)

Verpackungsinformationen:

Art-Nr.	Maße Einzelverptackung	Gewicht Einzelverpackung	Maße VPE	Menge VPE	Gewicht VPE
EVC0120	360 x 360 x 90 mm	2,37 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0121	360 x 360 x 90 mm	3,7 kg	380 x 380 x 380 mm	4 Stück	15,6 kg
EVC0122	360 x 360 x 120 mm	4,9 kg	380 x 380 x 380 mm	3 Stück	15,5 kg
EVC0123	360 x 360 x 120 mm	6,02 kg	380 x 380 x 380 mm	3 Stück	18,9 kg
EVC0124	360 x 360 x 90 mm	2,6 kg	380 x 380 x 380 mm	4 Stück	11,2 kg
EVC0125	360 x 360 x 90 mm	3,3 kg	380 x 380 x 380 mm	3 Stück	10,7 kg
