Marque	Brandson
Modèle	303228
Type de produit	Perceuse-visseuse sans fil
Alimentation	Batterie lithium-ion 21 V CC, chargeur 100-240 V CA
Capacité de la batterie	1,5 Ah
Dimensions (H x l x P)	220 mm x 74 mm x 190 mm
Poids (approx.)	1,5 kg (avec batterie)
Vitesse de rotation	Niveau 1 : 0-350 tr/min, Niveau 2 : 0-1350 tr/min
Couple de rotation	32 Nm
Nombre de vitesses	2 (mécaniques) + variateur électronique
Réglage du couple	18 positions + perçage
Mandrin	Mandrin à serrage rapide, diamètre max. 10 mm
Inverseur de sens de rotation	Oui
Affichage niveau de batterie	Oui, 3 LED
Niveau de pression sonore	73 dB(A)
Niveau de puissance acoustique	80 dB(A)
Vibration totale	< 2,5 m/s²
Temps de charge	Environ 1 heure
Contenu de la livraison	Perceuse, 2 batteries, chargeur, 3 porte-embouts, coffret de transport
Entretien et nettoyage	Débrancher la batterie, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Équipement de protection individuelle recommandé. Ne pas exposer à l'humidité. Utiliser les poignées isolées.
Pièces détachées et réparabilité	Confier toute réparation à un technicien qualifié. Utiliser des pièces de rechange identiques.
Garantie	Garantie valable sous réserve d'utilisation conforme. Toute modification annule la garantie.
Informations générales	Produit conforme aux directives CE (2006/42/CE). Fabricant : WD Plus GmbH, Hanovre.

FOIRE AUX QUESTIONS - 303228 Brandson

Comment charger la batterie de la perceuse Brandson 303228 ?

Branchez le chargeur sur une prise secteur (100-240 V CA). Insérez la batterie dans le chargeur. La LED rouge indique la charge en cours, la LED verte indique que la batterie est complètement chargée (environ 1 heure).

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de l'usage. Avec une batterie de 1,5 Ah, elle permet environ 30 à 60 minutes d'utilisation continue en perçage léger. Pour des travaux intensifs, il est conseillé d'avoir une batterie de rechange.

Comment changer le foret ou l'embout ?

Tournez le mandrin à serrage rapide pour l'ouvrir. Insérez le foret ou l'embout, puis serrez le mandrin en tournant dans l'autre sens jusqu'à ce qu'il soit bien fixé.

Comment sélectionner la vitesse de rotation ?

Utilisez le commutateur de niveaux de vitesses situé sur le dessus de l'appareil. Position 1 : 0-350 tr/min (couple élevé), Position 2 : 0-1350 tr/min (vitesse élevée). Ne changez pas de vitesse pendant le fonctionnement.

Comment régler le couple de vissage ?

Tournez la bague de réglage de couple. Les positions 1 à 18 correspondent à un couple croissant. Pour le perçage, sélectionnez le symbole de perçage (pas de limitation de couple).

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection et une protection auditive. Tenez l'outil par les poignées isolées. Évitez tout contact avec des surfaces mises à la terre. Ne pas utiliser en environnement humide.

Comment entretenir la perceuse ?

Avant tout nettoyage, retirez la batterie. Essuyez l'appareil avec un chiffon doux et sec. N'utilisez jamais d'alcool, de diluants ou de produits agressifs. Ne plongez pas l'appareil dans l'eau.

Que faire en cas de blocage du foret ?

Relâchez immédiatement la gâchette. Utilisez l'inverseur de sens de rotation pour dégager le foret. Assurez-vous que la pièce à usiner est bien maintenue (étau) pour éviter les mouvements brusques.

Comment éliminer la perceuse et les batteries usagées ?

Ne jetez pas l'appareil ou les batteries aux ordures ménagères. Déposez-les dans un point de collecte DEEE ou rapportez-les au revendeur. Les batteries doivent être recyclées conformément à la réglementation.

Où trouver la déclaration de conformité ?

La déclaration de conformité CE peut être obtenue en contactant le fabricant : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre, Allemagne ou sur le site www.ganzeinfach.de.

MODE D'EMPLOI 303228 Brandson

FRA: Vous trouverez les dernières informations, les pilotes, les notices et les fiches techniques dans l'espace de téléchargement sur notre site www.ganzeinfach.de.

Lisez attentivement toutes les consignes de sécurité et instructions ! Le non-respect des consignes de sécurité et instructions pourrait entraîner un choc électrique, un incendie et/ou des blessures graves.

Conservez les consignes de sécurité et le manuel pour une future référence. Le terme « outil électrique » utilisé dans les consignes de sécurité ci-après désigne des outils électriques avec câble d'alimentation et des outils électriques fonctionnant sur batteries sans câble d'alimentation.

Sécurité de l'espace de travail

- Maintenez l'espace de travail rangé et bien éclairé. Des espaces de travail sales ou non éclairés entraînent des accidents.

- N'utilisez pas des outils électriques dans des environnements potentiellement explosifs, tels que p. ex. des liquides, gaz ou similaires inflammables. Les outils électriques peuvent générer des étincelles qui pourraient enflammer les matériaux inflammables !

- Maintenez les personnes et enfants présents éloignés durant l’utilisation de l’outil électrique. Vous pourriez perdre le contrôle de l’appareil si vous êtes distrait.

Sécurité électrique

- Le connecteur de l'outil électrique doit correspondre à prise correctement raccordée. Le connecteur ne doit pas être modifié ou adapté. N'utilisez en aucun cas des prises adaptateurs avec des outils électriques mis à la terre. Des connecteurs et prises corrects réduisent le risque d'un choc électrique.

- Évitez tout contact corporel avec des surfaces mises à la terre, telles que par exemple de chauffages, de réfri-gérateurs ou de tuyaux. Il existe un risque de choc élec-trique !

- Maintenez les outils électriques éloignés de l'humidité et de la pluie. La pénétration d'eau dans un outil électrique augmente le risque d'un choc électrique !

- N'utilisez en aucun cas le câble pour d'autres fins que celles prévues ! Ne transportez jamais l'appareil électrique par le câble, ne le suspendez pas par le câble et ne tirez jamais sur le câble pour débrancher le connecteur de la prise. Maintenez le câble éloigné d'huile, de chaleur, de bords coupants ou, p. ex., de pièces mobiles ! Un câble endommagé ou enchevêtré accroit le risque d'un choc électrique !

- Si vous utilisez un outil électrique en extérieur, utilisez toujours une rallonge appropriée pour l'usage en extérieur. L'utilisation d'un câble approprié pour l'usage en extérieur réduit le risque d'un choc électrique.

Sécurité personnelle

- Veillez à être toujours attentif. Prêtez attention à ce que vous faites et mettez-vous au travail avec le bon sens nécessaire. N'utilisez aucun outil électrique lorsque vous êtes sous l'influence d'alcool, de drogues ou de médicaments ou que vous êtes fatigué ! Le manque d'attention lors de l'utilisation d'outils électriques peut entraîner des blessures graves.

- Portez toujours un équipement de protection individuelle et des lunettes de protection pendant l'utilisation de l'outil électrique. Le port de vêtements de protection correspondants, tels que, p. ex., une protection auditive, des lunettes de protection, des chaussures de sécurité et un casque, peut, selon le type et l'usage d'un appareil électrique, réduire le risque de blessures graves.

- Évitez une mise en marche involontaire de l'outil électrique. Assurez-vous toujours que l'appareil est éteint avant de le connecter à la batterie ou à l'alimentation électrique, de le prendre ou de le porter. Si vous avez le doigt sur l'interrupteur pendant que vous portez l'appareil, ou si vous branchez l'appareil à l'alimentation électrique alors qu'il est en marche, es accidents pourraient en résulter.

- Retirez tout outil de réglage ou clé avant de mettre l'appareil en marche. Un outil ou un objet qui se trouve dans une partie d'appareil rotative peut provoquer des blessures.

• Gardez toujours une posture normale lors de l’utilisation d’outils électriques et assurez à tout moment une bonne stabilité et maintenez l’équilibre. Cela vous permet de mieux contrôler l’outil électrique dans des situations inattendues
• Portez toujours des vêtements appropriés lors de l’utilisation d’un outil électrique. Ne portez en aucun cas des vêtements amples ou des bijoux. Maintenez vos cheveux, vêtements et gants en tout temps éloignés de pièces mobiles. Des vêtements ou des cheveux de ce type peuvent être facilement happés par des parties mobiles !
• Si des dispositifs de raccordement pour des appareils d'aspiration de poussières et de collecte de poussière sont disponibles, ils devraient être montés et utilisés de façon conforme. L'utilisation de dispositifs à poussière peut réduire les risques causés par la poussière.

Utilisation et traitement d'outils électriques

• Ne surchargez en aucun cas l'outil électrique. Utilisez toujours l'outil électrique correspondant pour votre travail. Un travail avec un outil électrique inapproprié réduit considérablement la sécurité.
• N'utilisez en aucun cas un outil électrique avec un interrupteur défectueux. Un appareil qui ne se laisse plus mettre en marche ou hors tension doit être impérative-ment réparé et ne doit plus être utilisé.
• Avant de modifier des réglages ou accessoires de l'outil électrique ou avant de stocker l'appareil, vous devez

le débrancher de la source d'alimentation et/ou de la batterie. Ces mesures réduisent le risque d'une remise en marche involontaire de l'appareil

• Conservez les outils électriques non utilisés hors de la portée des enfants. Ne permettez pas que des personnes qui ne sont pas familiarisées avec les instructions de l'appareil l'utilisent. Les outils électriques sont dangereux dans les mains d'utilisateurs inexpérimentés.
• Maintenez vous outils électriques. Contrôlez vos appareils quant à la présence d'un désalignement, d'un endommagement et d'autres états qui entravent las mise en service. En cas d'endommagement, faites réparer l'outil électrique par un spécialiste avant de l'utiliser de nouveau.
• Maintenez des outils de coupe propres et affûtés. Des outils bien maintenus avec des lames tranchantes sont moins vulnérables et peuvent être mieux manipulés.
• Utilisez l'outil électrique, les accessoires ainsi que les insert d'outils conformément aux présentes instructions. Prenez en compte, ce faisant, les conditions et le travail à effectuer.

Utilisation et traitement d'outils sans fil

• Chargez les batteries uniquement avec le chargeur prescrit par le fabricant. Un chargeur approprié pour un type de batteries spécifique peut représenter un danger d'incendie lors de l'utilisation avec une autre batteries.
• Utilisez des outils électriques uniquement avec les batteries explicitement prescrites. En cas d'utilisation de batteries différentes, il existe un risque d'incendie et de blessures !
• En cas de non-utilisation, ne conservez les batteries en aucun cas ensemble avec d'autres objets métalliques, tels que, p. ex., trombones, monnaies et vis. Les contacts de batterie peuvent être éventuellement court-circuités et causer un incendie.
• En cas d'abus, du liquide pourrait sortir de la batterie. Évitez tout contact avec le liquide. En cas de contact accidentel, rincez immédiatement les zones concernées avec de l'eau. Si le liquide entre en contact avec les yeux, consultez en outre un médecin. Le liquide sortant des batteries peut provoquer des brûlures chimiques et des irritations de la peau.

Maintenance

• Faites entretenir l'appareil par un technicien qualifié et utilisez uniquement des pièces de rechange identiques.
• Maintenez les poignées libres d'huile, de graisse et d'autres liquides, afin de garantir une prise ferme.

Avertissements de sécurité pour visseuses sans fil

• Tenez l'outil électrique uniquement par des poignées isolées. Il existe un risque de choc électrique lorsque vous travaillez avec des objets sous tension.
• En cas de travail en hauteur, assurez-vous qu'aucune personne ne se tient en dessous. Assurez une bonne stabilité et maintenez l'équilibre, dès que vous travaillez avec un outil électrique.
• Tenez l'appareil de manière sûre et ferme.
• Prenez en compte le fait que le matériel à usiner peut être très chaud, immédiatement après le travail. Ne le touchez pas directement après votre travail !
• Maintenez les mains, cheveux et autres parties du corps ainsi que des objets éloignés de parties en rotation.

Assurez-vous de conserver soigneusement les présentes consignes de sécurité !

Attention ! Respectez en tout temps les présentes règles de sécurité ! Ne vous laissez pas dissuader par une familiarité avec le produit correspondant ! Le non-respect et l'abus des consignes de sécurité dans le présent manuel peuvent causer des blessures graves !

Règles de sécurité importantes pour batteries

• Observez toutes les instructions de sécurité et avertissements du présent manuel ainsi que les avertissements concernant les batteries, le chargeur et l'outil électrique.
• Ne désassemblez pas la batterie !

• Si la durée de fonctionnement de la batterie est devenue nettement plus courte que la normale, arrêtez immédiatement le fonctionnement de l'appareil. Il existe un risque de surchauffe ou d'explosion.

• Si du liquide de batterie entre en contact avec les yeux, ceux-si doivent être rincés immédiatement ! Consultez immédiatement un médecin ! Il existe un risque de perdre la vue

• Ne court-circuitez pas la batterie. Les contacts ne doivent pas être touchés avec des matériaux conducteurs. Ne conservez pas l'appareil ensemble avec des matériaux conducteurs.
• Ne laissez aucun liquide entrer en contact avec la batterie. Un court-circuit provoque un flux de courant très fort et peut entraîner une surchauffe ou des brûlures.
• Ne conservez pas l'outil électrique ou la batterie dans des lieux où la température dépasse 50°C !
• N'essayez en aucun cas d'incinérer la batterie, même si celle-ci devait être endommagée. La batterie peut explo-ser dans le feu !
• Veillez à ne jamais laisser tomber la batterie ni à l'exposer à des chocs. N'utilisez aucune batterie qui serait tombée ou aurait été secouée.

Indications concernant la durée de vie de bat- teries

- Ne chargez la batterie qu'une fois qu'elle est complètement vide. Mettez toujours l'appareil hors tension lorsque vous constatez une baisse de puissance. Chargez ensuite la batterie.

• Une surcharge de batteries réduit la durée de vie. Ne chargez pas une batterie complètement chargée.
• Laissez la batterie se refroidir avant de la charger. Chargez la batterie à une température ambiante située entre 10°C à 40°C.

Assurez-vous de conserver soigneusement les présentes consignes de sécurité !

Nous vous remercions d'avoir choisi un produit Brandon. Pour que vous puissiez profiter longtemps de votre appareil acheté, veuillez lire attentivement le mode d'emploi suivant.

1. Contenu de la livraison

• Perceuse-visseuse à batterie
• 2x Batterie
• 3x Porte-embout
• Chargeur/station de charge
• Coffret de transport

2. Données techniques

Alimentation en tension	Batterie 21V CC 1,5Ah100-240 V CA (chargeur)
Dimensions H x l x P 22	20mm x 74mm x 190mm
Nombre de vitesses 18	+ 1
Vitesse de rotation	0-350 (niveau 1)0-1350 (niveau 2)
Niveau de pression sonore 73 dB(A)
Niveau de puissance acoustique ( L_wa )	80 dB(A)
Valeur de vibration totale <2,5 m/ s^2
Couple de rotation 32nm
Temps de charge 1 heure
Type de transmission Engrenage planétaire, métal + plastique
Diamètre d’embout de perçage	Max. 10mm
Caractéristiques	Mandrin à serrage rapideAffichage du niveau de batterieTouche de changement de sens2 niveaux de vitesse différents

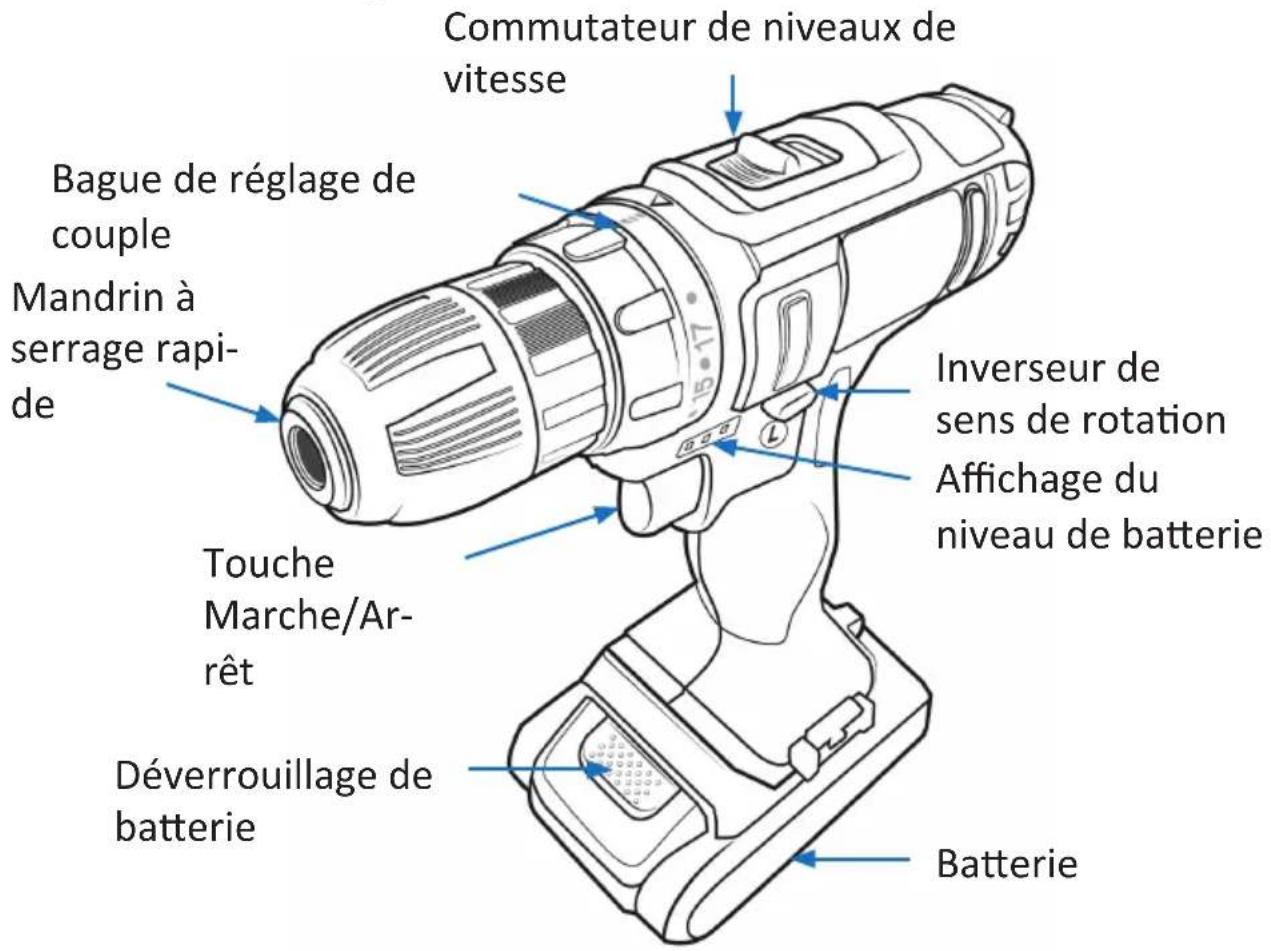

3. Particularités du produit

Commutateur de niveaux de vitesse Bague de réglage de couple Mandrin à serrage rapide Touche Marche/Arrêt Déverrouillage de batterie Inverseur de sens de rotation Affichage du niveau de batterie Batterie

4. Mise en service

Sortez l'appareil de l'emballage et retirez tout matériau d'emballage. Vérifiez si le contenu de livraison est complet. Chargez la batterie complètement à l'aide du chargeur livré. Insérez l'insert de vissage ou de perçage souhaite dans le mandrin à serrage rapide et fixez-le.

Insérez ensuite la batterie chargée dans la partie inférieure de l'appareil et assurez-vous qu'elle s'enclenche complètement.

Maintenez, lors de l'utilisation de l'appareil, une main sur la poignée et l'autre main sur la partie inférieure de la batterie, pour mieux contrôler l'effet rotatif. Réglez au moyen de la bague tournante le couple souhaité pour votre travail. Déterminez ensuite le sens de rotation souhaité. L'appareil est maintenant opérationnel.

Remarque : Lorsque la vitesse de rotation diminue fortement, réduisez dans tous les cas la charge ou arrêtez l'appareil, pour éviter un endommagement.

5. Utilisation - fonctionnement en vissage

Placez la pointe de l'insert de vissage à l'emplacement correspondant et exercez une pression sur l'outil. Laissez l'appareil démarrer lentement et augmentez peu à peu la vitesse de rotation. Relâchez la « touche Marche/Arrêt » une fois que la limitation de couple s'active.

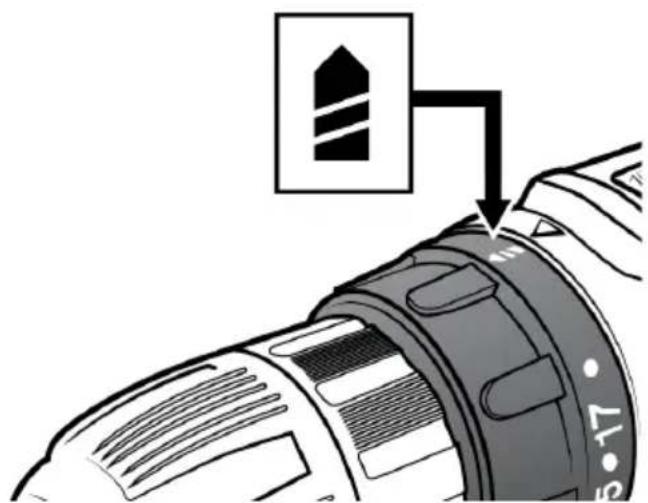

5.1 Utilisation - fonctionnement en perçage

Tournez la bague de réglage pour le couple sur le symbole de perçage.

Réaliser des perçages de bois

Utilisez un embout de perçage de bois avec une pointe de centrage pour obtenir les meilleurs résultats lors du perçage de bois. La pointe facilite énormément le travail, étant donné que l'embout de perçage est entraîné dans le matériau.

Réaliser des perçages de métal

Il est recommandé de marquer l'emplacement de perçage souhaité une fois à l'aide d'un pointeau, pour pouvoir percer le matériau plus facilement avec l'insert de perçage.

Remarque : Utilisez un liquide pour refroidir l'embout de perçage durant le perçage de métal.

ATTENTION !

• N'exercez en aucun cas une pression excessive durant le perçage. Cela pourrait conduire à un endommagement de l'insert de perçage.
• Tenez la visseuse à batterie toujours fermement ! Prenez compte du fait que la perceuse peut sortir brusquement lors du perçage de matériaux.
• Si l'embout de perçage reste coincé et que vous souhaitez le sortir en le tournant en sens inverse, assurez-vous que la pièce à percer est bien serrée et/ou tenez-la fermement !
• Utilisez toujours un étau pour des petites pièces à usiner, pour bien les fixer !
• Lorsque l'appareil devient trop chaud après une utilisation continue trop longue, laissez-le refroidir pendant env. 15 minutes !

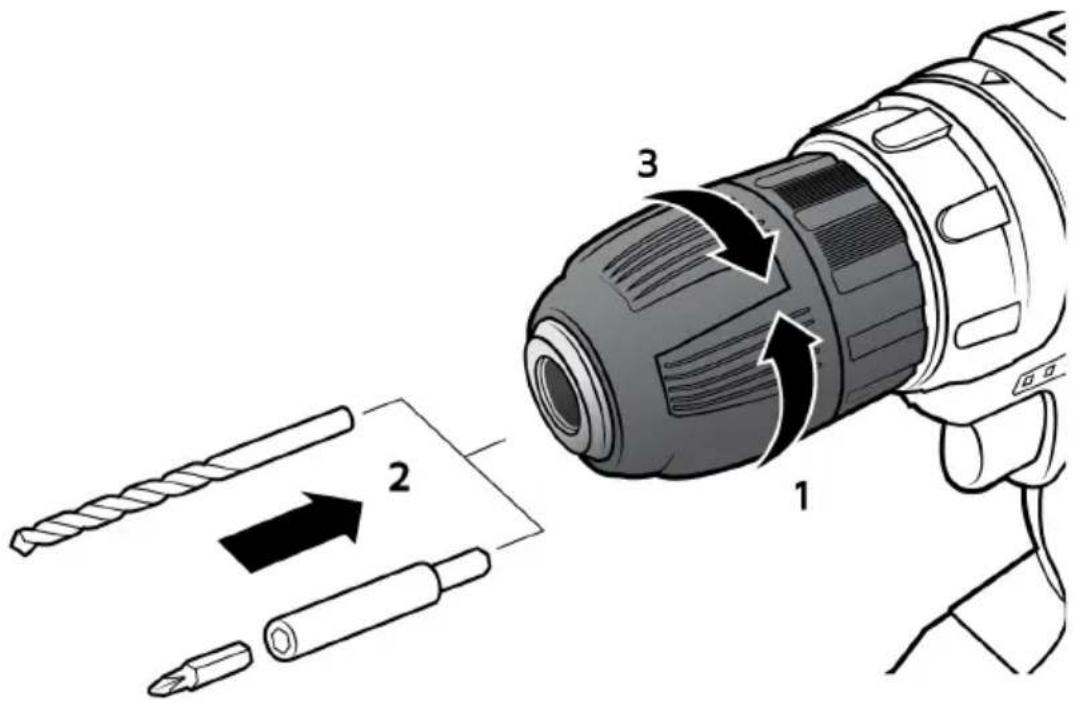

5. Modifier l'outil d'insertion

Ouvrez le mandrin en le tournant (1). Placez l'insert de vissage ou de percage souhaité (2) et serrez le mandrin de nouveau en le tournant (3).

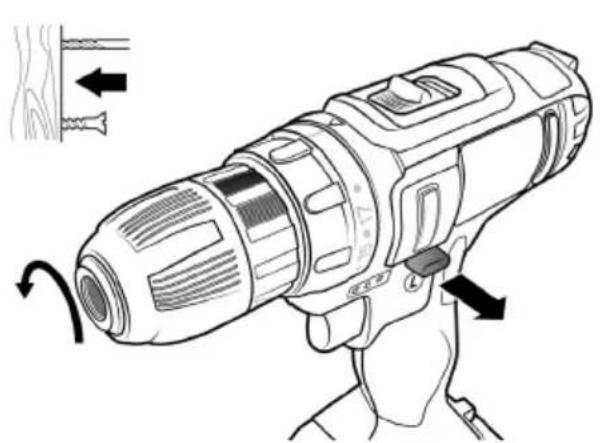

6. Changer le sens de rotation

Vous pouvez changer le sens de rotation de la visseuse à batterie selon vos souhaits au moyen de l'inverseur de sens de rotation.

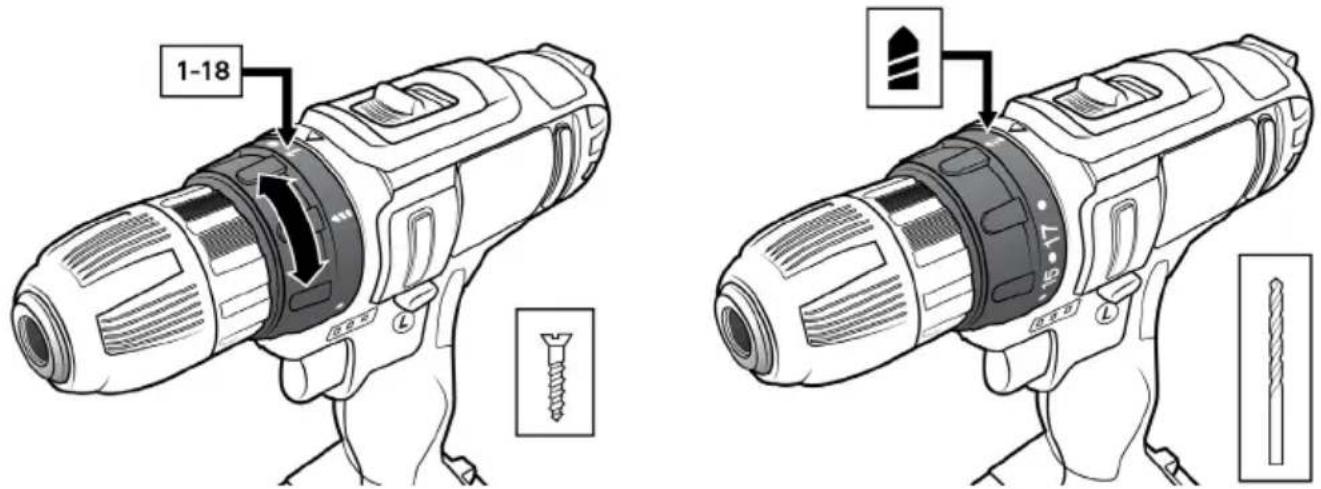

7. Régler le couple de rotation

Sélectionnez le couple de rotation souhaité et réglez-le au moyen de la « bague de réglage de couple ». « 1 » représente la résistance la plus faible et « 18 » la plus élevée. Si vous souhaitez percer, sélectionnez le symbole de perçage, il n'y a pas de limitation du couple dans ce cas.

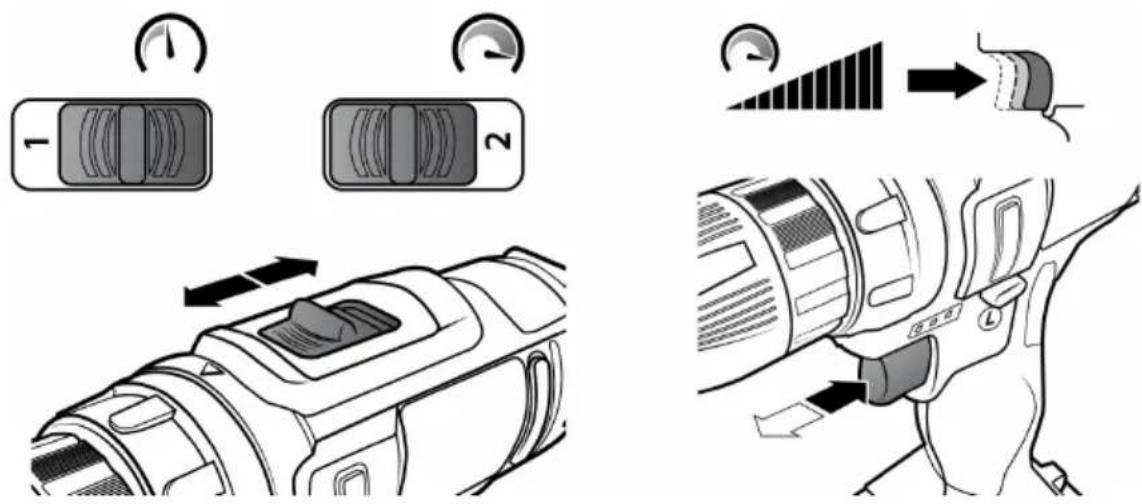

8. Sélectionner la vitesse

Sélectionnez la vitesse souhaitée au moyen du « commutateur de niveaux de vitesses ».

Attention ! Ne l'utilisez en aucun cas durant le fonctionnement !

Vitesse de rotation

0-350 (niveau 1)0-1350 (niveau 2)

Vous pouvez en outre régler la vitesse de rotation en fonction de la pression exercée au moyen de la « touche Marche/Arrêt ».

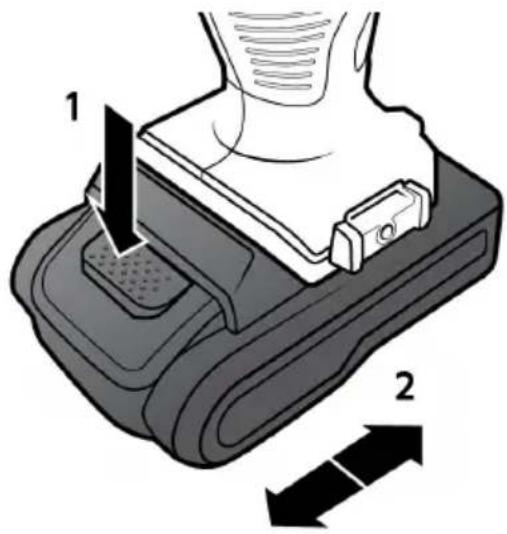

9. Changer la batterie

1 2

Déverrouillez la batterie en appuyant sur le bouton de « Déverrouillage de batterie » (1) et poussez ensuite la batterie hors de l'appareil (2). Pour insérer une nouvelle batterie, glissez la batterie de nouveau sur la visseuse à batterie (2) jusqu'à ce qu'elle s'enclenche.

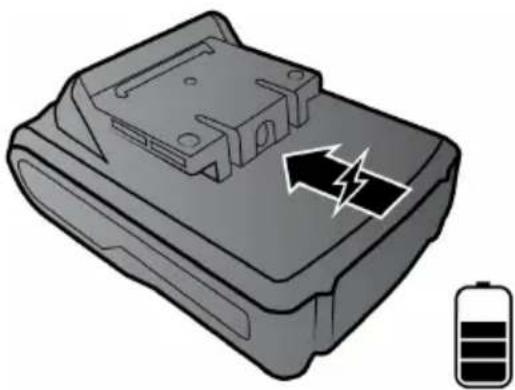

10. Charger la batterie

Une prise pour fiche coaxiale se trouve sur la batterie, pour pouvoir recharger la batterie. Chargez la batterie complètement à l'aide du chargeur/la station de recharge livré. Une LED d'état se trouve sur le chargeur/la station de charge. Tant que la LED est allumée en rouge, le processus de recharge est en cours. Lorsque la LED devient verte, la batterie est complètement chargée et peut être utilisée de nouveau.

11. Nettoyage et entretien

Assurez-vous, avant le nettoyage et l'entretien, que l'appareil est hors tension et que la batterie a été retirée. N'utilisez en aucun cas de l'alcool, des diluants ou d'autres produits de nettoyage chimiques et agressifs pour le nettoyage. Utilisez uniquement un chiffon doux sec et essuyez l'appareil. Ne plongez pas l'appareil dans de l'eau et assurez-vous qu'aucun liquide ne pénètre dans l'appareil !

ATTENTION!

12. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil afin de réaliser des réparations ou des transformations. Évitez le contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche. Veuillez l'utiliser uniquement sur des zones sèches. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées.

N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommagé. Veuillez respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi.

Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

13. Informations sur la mise au rebut de vos appareils

Les appareils électriques et électroniques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures ménagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte. Vous êtes, en tant que consommateur en vertu de la loi allemande sur l'électricité (ElektroG), obligé de restituer gratuitement les appareils électriques et électroniques à la fin de leur durée de vie au fabricant, au point de vente ou dans des points de collecte publiques prévus à cet effet. Les détails sont réglés par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usagés, vous apportez une contribution importante à la protection de l'environnement.

14. Indications pour l'élimination des batteries

En relation avec la vente de batteries ou de la livraison d'appareils contenants des batteries, le fournisseur est obligé d'informer le client sur les points suivants : Le Client est légalement tenu, en tant qu'utilisateur final, de restituer les batteries usagées. Il peut restituer gratuitement à l'entrepôt d'expédition (adresse d'expédition) du fournisseur des batteries usagées que le fournisseur offre ou a offert comme piles neuves dans son assortiment. Les symboles figurant sur les batteries ont les significations suivantes : Pb = la batterie contient plus de 0,004 % en poids de plomb, Cd = la batterie contient plus de 0,002 % en poids de cadmium, Hg = la batterie contient plus de 0,0005 % en poids de mercure.

Le symbole de la poubelle barrée signifie que la batterie ne doit pas être ajoutée aux ordures ménagères.

Directive DEEE : 2012/19/UE

DEEE Numéro de registre : DE 67896761

Par la présente, WD Plus GmbH déclare que l'appareil 303228/20180122NT002 est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2006/42/CE. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre, https://www.ganzeinfach.de/
