AVerVision M15W - Caméra de document AVer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de document
Marque	AVer
Modèle	AVerVision M15W
Capteur	CMOS 1/3,06 pouce, 13 mégapixels
Cadence maximale	60 images par seconde
Zoom optique	Jusqu'à x23
Sortie HDMI	4K, 1080p 60 Hz, 720p 60 Hz
Mise au point	Automatique / Manuelle / Zone (logicielle)
Alimentation	CC 5 V / 2 A, adaptateur secteur CA 100-240 V
Consommation	4 W (lampe allumée), 3,5 W (lampe éteinte)
Dimensions (en fonctionnement)	518 x 84 x 351 mm (L x l x H)
Dimensions (replié)	280 x 84 x 42 mm (L x l x H)
Poids	0,68 kg
WiFi	Double bande 5/2,4 GHz, 802.11a/b/g/n/ac, portée 13,7 m
Miracast	Oui
Lampe LED intégrée	Oui
Micro intégré	Oui
Connectique	USB 2.0 Type-A (dongle WiFi), USB Type mini-B, prise CC 5V
Logiciel pris en charge	AVerTouch, ePTZ, capture image, annotation, enregistrement
Accessoires fournis	Adaptateur secteur, câble USB, carte de garantie, mode d'emploi
Accessoires optionnels	Sacoche de transport, film antireflet
Fonctions principales	Affichage en direct, capture, annotation, enregistrement, zoom, mise au point, WiFi/Miracast
Sécurité	Ne pas exposer à la pluie ni à l'humidité ; utiliser la tension correcte
Entretien et nettoyage	Éviter les chocs ; ne pas tirer sur le bras ; nettoyer avec un chiffon doux
Pièces détachées et réparabilité	Batterie non remplaçable par l'utilisateur (contacter le revendeur)
Informations générales	Garantie incluse ; contact : www.avereurope.com

FOIRE AUX QUESTIONS - AVerVision M15W AVer

Comment connecter la caméra en WiFi ?

Allumez la caméra, ouvrez AVerTouch et suivez les instructions pour activer le WiFi. Le nom de la caméra est généralement 'AVerCam WiFi dongle adresse Mac'. Assurez-vous que le voyant WiFi est bleu fixe.

Comment utiliser le mode Miracast ?

Appuyez sur le bouton d'alimentation pour accéder au menu, sélectionnez 'Wireless' > 'Mode' > 'Miracast'. Choisissez l'afficheur dans la liste. Un dongle Miracast (ex. Microsoft) doit être installé sur le système d'affichage.

Que faire si la caméra ne s'allume pas ?

Vérifiez que l'adaptateur secteur est branché et que la batterie est chargée. Si le voyant d'alimentation est éteint, appuyez sur le bouton marche/arrêt. Si le problème persiste, appuyez simultanément sur AF+ pour redémarrer.

Comment charger la batterie ?

Branchez l'adaptateur secteur à la caméra. Le voyant de batterie clignote en vert pendant la charge. Le temps de charge complet est d'environ 2 heures. La batterie peut aussi être chargée via le port USB (5V/2A) en mode veille.

Comment capturer une image ?

Utilisez la touche composée : appuyez longuement (3 secondes) sur le bouton CAPTURE pour envoyer une capture de l'image en direct vers le logiciel ou le Cloud. Vous pouvez aussi utiliser le logiciel AVerTouch.

Comment régler la mise au point ?

En mode automatique, la mise au point se fait automatiquement. Pour une mise au point manuelle, utilisez le logiciel AVerTouch. Vous pouvez aussi utiliser le bouton Auto-focus sur le panneau de commandes.

Quelle est la résolution maximale en sortie HDMI ?

La sortie HDMI prend en charge jusqu'à 4K à 60 Hz, ainsi que 1080p et 720p à 60 Hz. La résolution peut être commutée via la touche composée RESOLUTION.

Comment effectuer une réinitialisation d'usine ?

Pour réinitialiser, appuyez longuement (3 secondes) sur la touche composée FACTORY RESET. Les paramètres reviennent aux réglages d'usine.

Quels accessoires sont optionnels ?

Les accessoires optionnels incluent une sacoche de transport et un film antireflet. Ils sont vendus séparément.

Comment installer la caméra sur une surface plane ?

Placez la caméra sur une surface plane et stable. Le pied caoutchouc assure l'adhérence. Pour un angle optimal, ajustez le bras et la tête caméra comme illustré dans le manuel.

MODE D'EMPLOI AVerVision M15W AVer

Mode d'emploi | Manual de instrucciones Manuale d'uso

English....1

繁體中文....16

日本語....30

Deutsch....42

Français....56

Español....71

Italiano....85

Package Contents

Contenu de L'emballage

Les éléments ci-dessous sont fournis avec ce produit. Si un élément venait à manquer, adressez-vous au revendeur auquel vous avez acheté le produit.

Adaptateur secteur / Prise d'alimentation

Câble USB

Carte de garantie* Mode d'emploi

*Japon, Taiwan et Europe seulement

Accessoires En Option

Sacoche de transport

Film antireflet

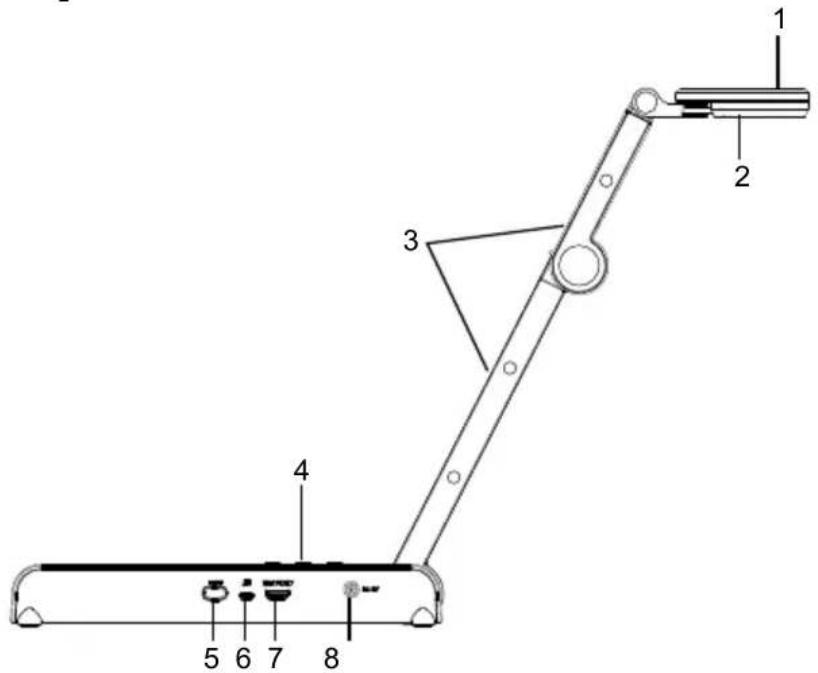

Descriptif Materiel

1. Tête caméra 2. Lampe LED

3. Bras 4. Panneau de commandes

5. Dongle WiFi 6. Port USB

7. Sortie HDMI 8. Port secteur CC (jack)

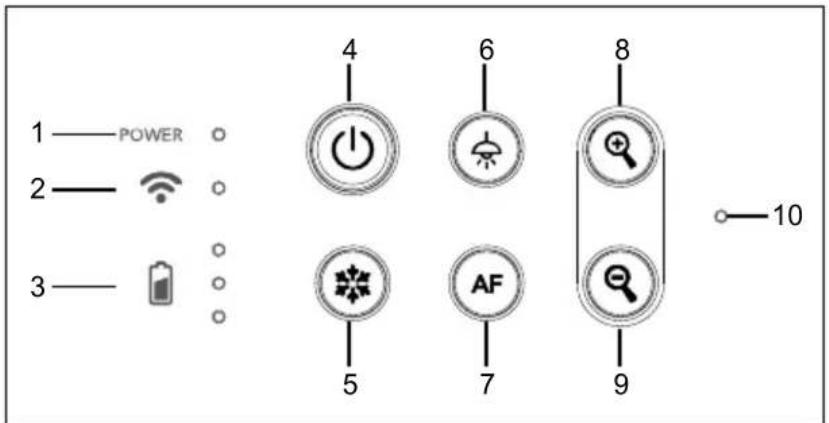

Panneau de Commandes

1. Voyant d'alimentation 6. Lampe (on) / off)

2. Voyant WiFi 7. Auto-focus

3. Voyant batterie 8. Zoom avant

4. Bouton marche/arrêt 9. Zoom arrière

(Marche / arrêt / veille*) 10. Microintégré

1. Gel

* Le mode veille est pris en charge tant que l'appareil est branché sur le secteur.

Voyant LED

Alimentation		Vert fixe : marcheÉteint : arrêtRouge fixe : veille** Le mode veille est pris en charge tant que l'appareil est branché sur le secteur.
WiFi		Bleu fixe : Mode PA prêt / STA connectéBleu, clignotement lent : connexion du logiciel à la caméra en coursBleu, clignotement rapide : créer mode PA / Connexion STA en coursVert fixe : mode Miracast prêtVert, clignotement lent : démarrage diffusionMiracastVert, clignotement rapide : recherche d'appareilMiracast / connexion en cours
Batterie		Vert fixe (x3) : la batterie est chargée (entre 60 et 100 %)Vert fixe (x2) : la charge de la batterie se trouve entre 30 et 60 %Vert fixe (x1) : la charge de la batterie se trouve entre 5 et 30 %Rouge fixe (x1) : la charge de la batterie se trouve entre 0 et 5 %Rouge clignotant (x1) : la batterie est déchargéeOrange fixe (x3) : La batterie ne fonctionne pas normalement

Batterie

[Remarque]

À long terme, les performances de la batterie baissent. Ne remplacez-pas vous-même la batterie. Veuillez vous adresser à votre revendeur.

Clé Composite

Appuyer Longuement(3 secondes)

MORE INFO

BATTERY

: Affichage des informations système et du statut de charge de la batterie.

CAPTURE

: Envoi d'une capture de l'image en direct vers le logiciel ou le Cloud

Appuyez sur les touches pour utiliser la fonction touche composée.

FACTORY RESET

: Retour aux paramètres usine

RESOLUTION

: Appuyer pour commuter entre les modes suivants :

- Détection automatique de la meilleure resolution (4k, 720p, 1080p)

- 1024x768 (si pris en charge par l'équipement HDMI)

- 4K 60Hz((si pris en charge par l'équipement HDMI)

: Appuyer pour commuter entre les modes suivants

- Normal : régler le gradient de l'image.

- Mouvement : augmenter la cadence. Ce mode exige un éclairage suffisant.

- Haute qualité : meilleure qualité d'image.

Connexion d'appareils

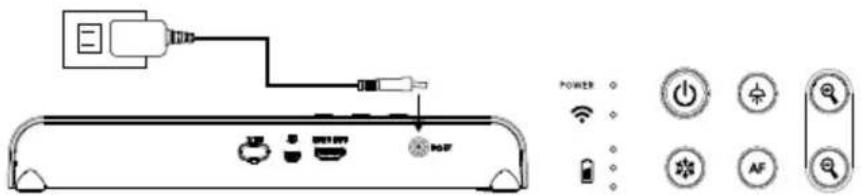

1 Branchez l'adaptateur secteur et allumez M15W(v2).

■ Chargez la batterie à fond avant la première utilisation.
■ Lorsque vous allumez la caméra, elle se met en mode Veille. En mode veille, la batterie peut être chargée depuis le port USB d'un autre appareil, mais l'alimentation nécessaire est de 5V-2A, et le temps de chargement sera plus long
■ Vous ne pouvez pas alimenter la caméra par le biais du port USB d'un ordinateur, d'un projecteur ou d'un moniteur quand elle est en cours d'utilisation.
■ Si la caméra est en cours de chargement depuis une prise secteur, le voyant de batterie clignote en vert.
■ Appuyez sur AF + pour redémarrer si la caméra ne fonctionne pas correctement.

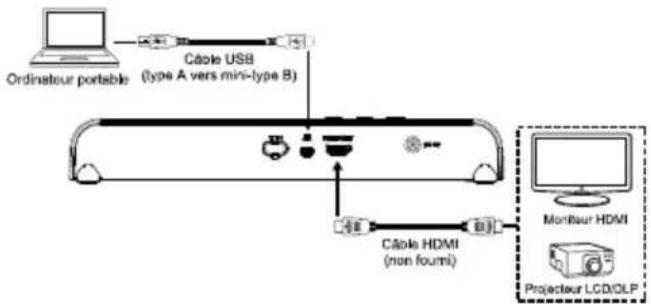

2 Connectez M15W(v2) à un ordinateur portable et à un écran HDMI.

[Remarque]

■ Le mode WiFi s'active lorsque vous allumez la caméra.
■ Si vous connectez la caméra à un ordinateur portable par un port USB, le mode WiFi se désactive. Suivez les instructions qui s'affichent sur l'appareil HDMI.

Connexion pair-à-pair (P2P) par dongle WiFi (en option)

1

Branchez le dongle Wi-Fi sur PC / ordinateur portable et installez l'application AVerTouch.

Ouvrez l'application AVerTouch, cliquez sur connecter la caméra.

pour

[Remarque] Vérifiez le numéro de série en bas de la caméra pour trouver votre caméra.

3

Cliquez sur Next pour continuer.

Saisie du nom de la caméra et du mot de passe, cliquez sur Fait pour continuer.

Cliquez sur le bouton Fait pour connecter la caméra.

[Remarque] Il faut environ 60 secondes pour réaliser la connexión.

6

Sélectionnez X pour quitter la page d'affichage en direct.

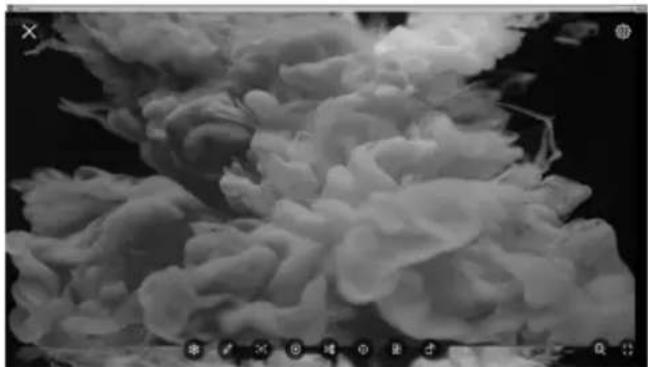

[Remarque] Lorsque la connexion est réussie, vous devriez voir la vue en direct de la caméra.

Connexion Wi-Fi

1 Allumez la caméra.

Vérifiez le statut du Wifi – Le voyant bleu doit être allumé.

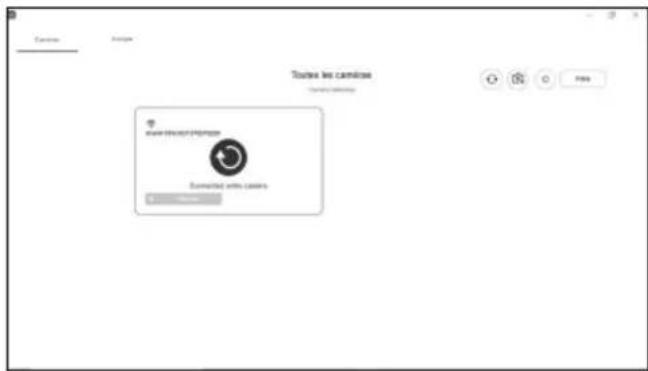

2 Ouvrez AVerTouch et suivez les instructions à l'écran pour activer la fonction Wi-Fi de la caméra.

[Remarque]

■ Le logiciel détectera automatiquement la caméra sur votre réseau.
■ Sélectionnez la caméra que vous souhaitez connecter.
■ Le nom de la caméra sera « AVerCam WiFi dongle adresse Mac » L'adresse Mac sera différente selon la caméra.

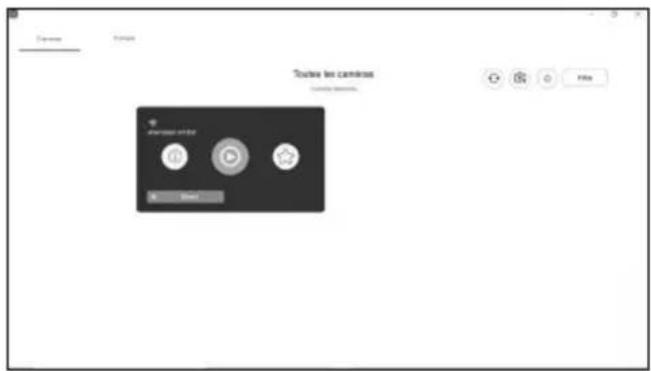

3

Sélectionnez

ur établir la connexion avec la caméra.

Sélectionnez pour passer à l'écran d'affichage en direct de la caméra.

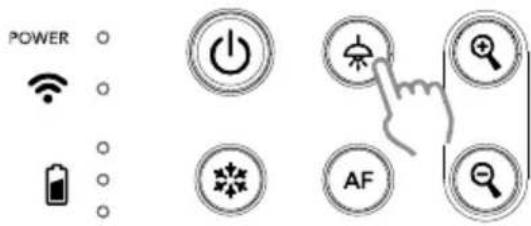

1 Appuyez sur pour accéder au menu de sélection.

[Remarque]

• À l'aide de ⚠️ et du bouton, àlez à la sélection et
  appuyez sur le bouton (AF) pour confirmer.
  ■ Un dongle Miracast, comme par exemple la clé Miracast Microsoft, doit être installé sur le système d'affichage.

2 Sélectionnez « Wireless » > « Mode » > « Miracast » pour activer le mode Miracast.

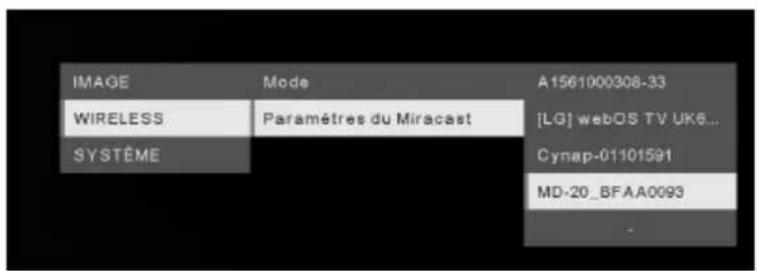

3 Sélectionnez « Miracast » > afficheur

[Remarque]

■ il y aura une liste des afficheurs.
■ Appuyez sur pour revenir au menu.
■ L'image que capte la caméra s'affichera alors sur l'écran d'affichage.

Utilisation De La Caméra

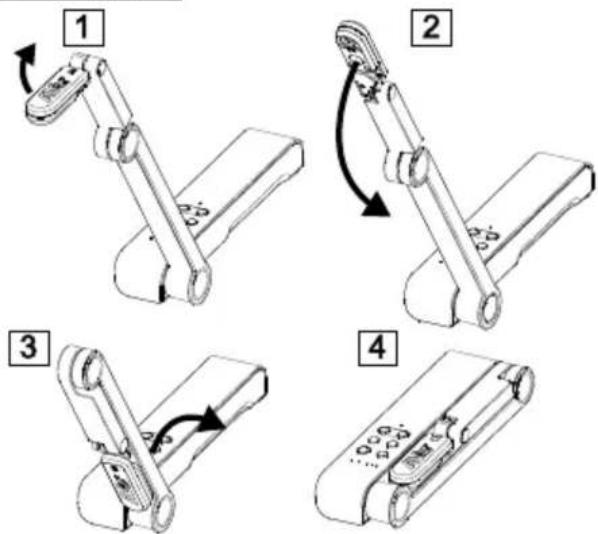

Rangement de la caméra

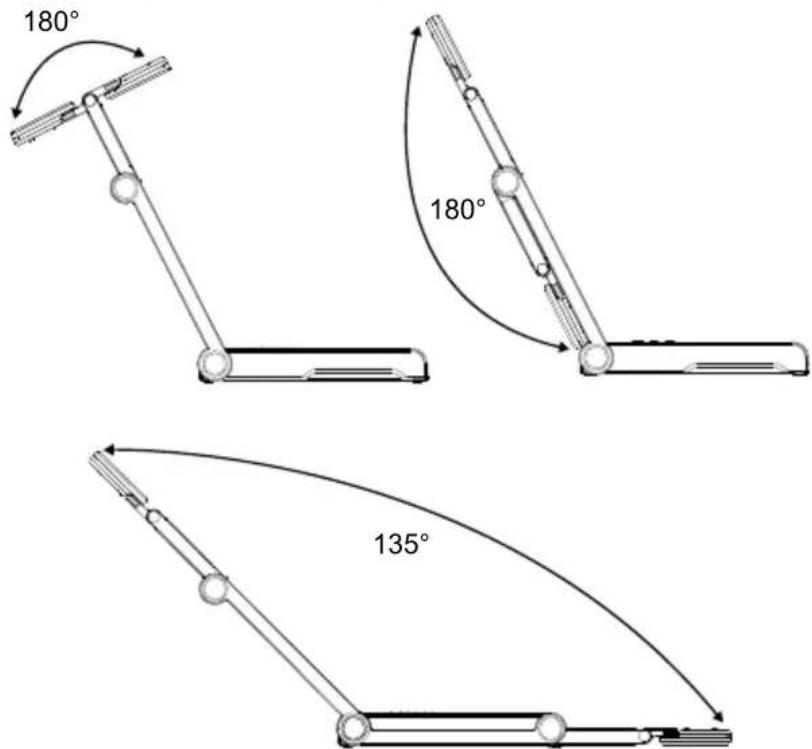

Utilisation de l'angle de la caméra

Installation de la caméra sur une surface plane

Utilisation De La Caméra (suite)

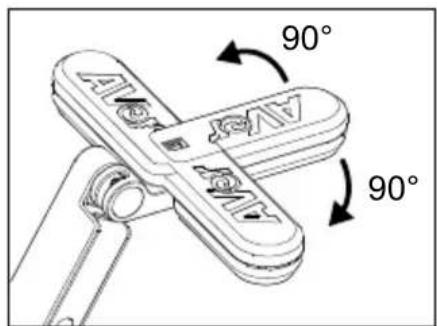

Rotation de la tête caméra

Déplacez la tête caméra comme illustré.

[ATTENTION] Pour éviter d'endommager la tête caméra, faites-la pivoter en la tenant par le bord.

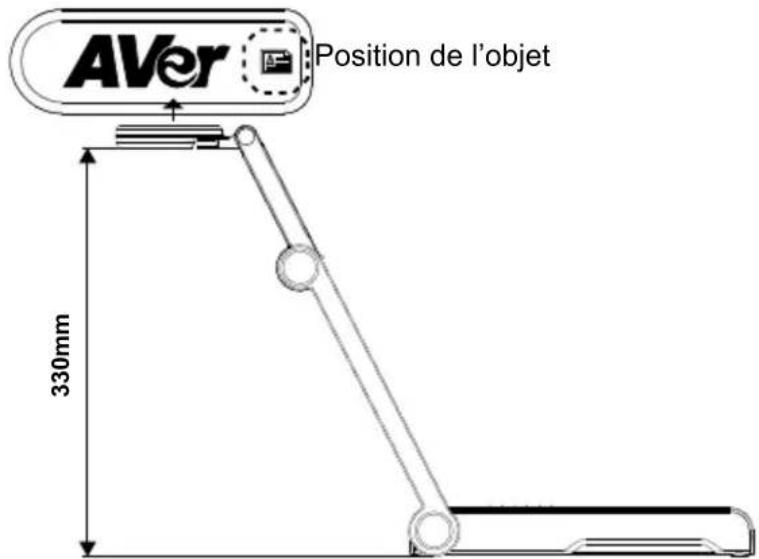

Champ de vision

Si la caméra est à une hauteur de 330 mm, le champ couvre une feuille A3. Placez l'objet comme illustré, afin que son image apparaisse en position normale.

Cadrage de personnes

Pour obtenir une image de personnes en position normale, orientez l'objectif comme illustré.

Capteur CMOS de 1/3,06 pouce
Nombre de pixels	13 mégapixels
Cadence	60 i/s (max.)
Mode d'image Normal / Cadence élevée / Haute qualité
Effet Rotation / Gel
Sortie HDMI 4K ; intégrale 1080p 60 Hz ; 720p 60 Hz
Mise au point Automatique / Manuelle / Zone (logicielle)
Champ de vision 426 x 313 mm à 330 mm de distance
Zoom x23 maximum
Mode double PA / Station DHCP (serveur/client)
Diffusion WiFi 1080p à 30 i/s, jusqu'à 4K à 30 i/s
Double bande 5 GHz / 2,4 GHz
Miracast Oui
Compatibilité	802.11a/b/g/n/ac (portée effective 13,7 m)
Sécurité sans fil	Supporte WEP, WPA/WPA2-PSK,WPA/WPA2-Enterprise**EAP-PEAP, EAP-TLS
Alimentation	CC 5 V / 2 A, CA 100-240 V
Consommation	4 watts (lampe allumée)3,5 watts (lampe éteinte)
Type de lampe	Lampe LED
USB	USB 2.0 Type-A (dongle WiFi)USB Type mini-B x 1
Entrée CC 5 V Jack d'alimentation
Micro	Intégré
En fonctionnement	518 mm (L) x 84 mm (l) x 351 mm (H) ( ± 2 mm,pied caoutchouc compris)
Replié	280 mm (L) x 84 mm (l) x 42 mm (H)( ± 2 mm, pied caoutchouc compris)
Poids 0,68 kg (1,5 lbs)
Logiciel pris en charge	ePTZ (balayage horizontal/vertical et zoom électroniques)Capture image / zone	Image par imageMinuterieBibliothèque cloudEnregistrementAnnotation

REMARQUES

LES CARACTÉRISTIQUES SONT SUSCEPTIBLES DE MODIFICATIONS SANS AVIS PRÉALABLE. LES INFORMATIONS CONTENUES DANS LE PRÉSENT DOCUMENT DOIVENT ÊTRE CONSIDÉRÉES COMME N'AYANT QU'UNE VALEUR DE RÉFÉRENCE.

COPYRIGHT

©2023 AVer Information Inc. Tous droits réservés.

Les informations contenues dans ces documents sont passibles de modifications sans avis préalable.

« AVer » est une marque commerciale propriété d'AVer Information Inc. Les autres marques commerciales mentionnées dans ce document à seule fin descriptive appartiennent à leurs sociétés respectives.

ATTENTION

Risque d'explosion si la batterie est remplacée par une autre de type incorrect. La mise au rebut des batteries usagées doit se faire selon les instructions.

AVERTISSEMENT

■ Ne laissez pas tomber l'appareil ni ne lui faites subir de heurts.
■ Pour éviter d'endommager l'appareil, utilisez la tension d'alimentation correcte.
■ Ne placez pas l'appareil de manière à ce que l'on puisse marcher sur le cordon d'alimentation, car cela pourrait provoquer son effilochage ou endommager la prise.

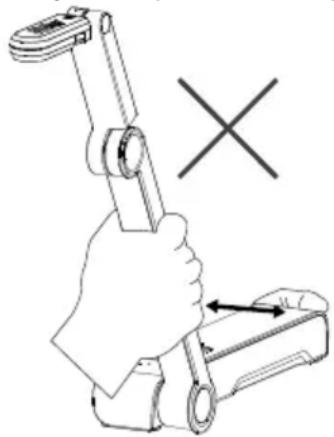

■ Ne tirez pas sur le bras mécanique et sur l'appareil dans des directions opposées.

■ Pour réduire les risques d'incendie ou de décharges électriques, n'exposez pas cet appareil à la pluie ni à l'humidité. Toute modification non autorisée du produit annulera la garantie.
■ Pour déplacer l'appareil, tenez-le par le dessous avec les deux mains. Ne déplacez pas l'appareil en le tenant par l'objectif ou par le bras souple.

Pour la FAQ, l'assistance technique et le téléchargement du logiciel et du mode d'emploi, rendez-vous sur le site:

Centre de téléchargement:

Coordonnées de contact

AVer Information Europe B.V.

https://www.avereurope.com
