MANUALE UTENTE AVerVision M15W AVer

Contenuto della confezione

I seguenti articoli vengono forniti in dotazione con questo prodotto. Qualora vi siano articoli mancanti, contattare il rivenditore presso il quale è stato acquistato il prodotto.

Adattatore di corrente / Presa di corrente

Cavo USB

Scheda di garanzia* Manuale d'istruzioni

Dongle Wi-Fi (Opzionale)

*Solo per Giappone, Taiwan, ed Europa

Accessori opzionali

Borsa di trasporto

Foglio anti-riflesso

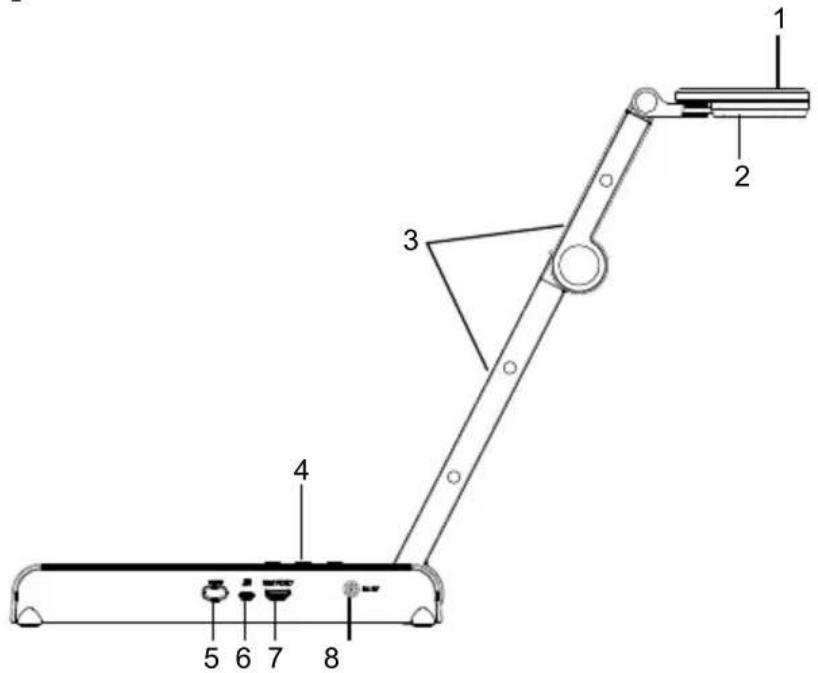

Componenti hardware

1. Testa della telecamera 2. Illuminazione LED

3. Braccio 4. Pannello di controllo

5. Dongle Wi-Fi 6. Porta USB

7. Uscita HDMI 8. Jack di alimentazione CC

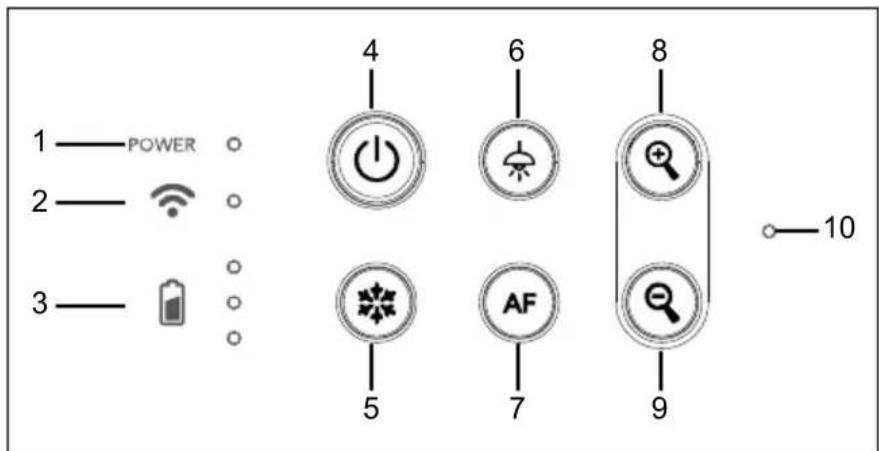

Pannello di controllo

1 POWER 2 WiFi 3 4 6 8 5 7 9 10

1. Indicatore di alimentazione
2. Spia Wi-Fi
3. Spia batteria
4. Pulsante di alimentazione (on/off/standby*)

5. Blocco

6. Lampada (on/off)

7. Messa a fuoco automatica
8. Ingrandimento
9. Rimpicciolimento
10. MICROFONO integrato

Spia LED

Alimentazione		Verde fisso: AlimentazioneNessuna spiaSpegnimentoRosso fisso: Modalità standby** La modalità standby è supportata quando l'alimentazione è collegata.
Wi-Fi		Blu fissoModalità AP Pronta / STA connessoBlu lampeggiante lento: Connessione del software con la telecameraBlu lampeggiante breve: Crea modalità AP / connessione STAVerde fisso: Modalità Miracast prontaVerde lampeggiante lento: Avvio streaming MiracastVerde lampeggiante veloce: Scansione dispositivoMiracast / connessione in corso
		Verde fisso (x3): La batteria è carica (100% ~ 60%)Verde fisso (x2): La batteria è al 60% ~ 30%Verde fisso (x1): La batteria è al 30% ~ 5%Rosso fisso (x1): La batteria è al 5% ~ 0%Rosso lampeggiante (x1): La batteria è scaricaArancione fisso (x3): La batteria ha un comportamento anomalo

[Nota]

La batteria sarà completamente scarica per un utilizzo a lungo termine. Non sostituire la batteria da soli. Si prega di contattare il proprio rivenditore.

Chiave Composita

Tenere premuto per 3 secondi per azionare la funzione Chiave Composita.

MORE INFO / BATTERY

: Visualizzare le informazioni del sistema e lo stato di carica della batteria.

CAPTURE

: Istantanea dell'immagine dello schermo corrente su software o cloud.

Premere i tasti per azionare la funzione della Chiave Composita.

FACTORY RESET

RESOLUTION

: Ripristino alle impostazioni predefinite di fabbrica.

: Premere per passare da una modalità all'altra:

• Rileva automaticamente la risoluzione migliore (4K, 720P, 1080P)
• 1024x768 (Se supportato dal dispositivo HDMI)
• 4K 60Hz (se supportata dal dispositivo HDMI)

Premere per spostarsi fra le seguenti modalità:

• Normale: Regolare il gradiente dell'immagine.
• Movimento: Aumentare il frame rate. Quando si utilizza questa modalità è necessario disporre di un quantitativo sufficiente di luce.
• Alta qualità: Migliore qualità dell'immagine.

Collegamento del dispositivo

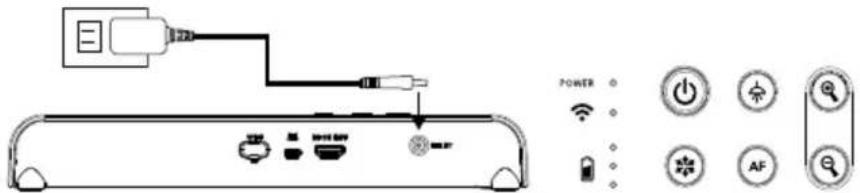

1 Inserire l'adattatore di alimentazione e accendere il dispositivo M15W(v2).

■ Si prega di caricare completamente la telecamera per il primo utilizzo.
■ Quando la telecamera è accesa, la telecamera si trova nella modalità "Standby". In modalità standby, il caricamento può avvenire con il collegamento USB tra altri dispositivi, tuttavia l'alimentazione necessaria è 5V2A e il tempo di carica sarà più lungo.
Il computer portatile, proiettore o monitor non sono in grado di fornire alimentazione tramite il collegamento USV mentre la telecamera è in funzione.
■ Quando la fotocamera è in carica con la presa a muro, la spia della batteria è di colore verde lampeggiante.
■ Premere AF + G per riavviare quando la fotocamera non funziona correttamente.

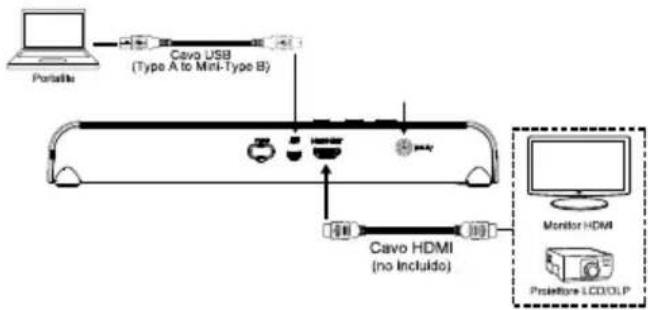

2 Collegare il dispositivo M15W(v2) al computer portatile e al display HDMI.

[Nota]

■ La modalità Wi-Fi è attiva quando la telecamera viene accesa.
■ Quando la telecamera si collega a un computer portatile tramite una porta USB, la modalità Wi-Fi viene disattivata. Si prega di attenersi alle indicazioni sul dispositivo HDMI.

Connessione P2P tramite Dongle Wi-Fi (Opzionale)

1 Collegare il dongle Wi-Fi al PC/computer fisso e installare l'applicazione AVerTouch.

2 Aprire l'applicazione AVerTouch, fare clic su collegare la telecamera.

[Nota] Controllare il numero seriale nella parte inferiore della telecamera per trovare la telecamera.

3 Fare clic su Avanti per continuare.

Inserire il nome della telecamera e il codice di accesso, fare clic su Fatto per continuare.

Fare clic sul pulsante fatto per collegare la telecamera.

[Nota] Il completamento della connessione richiede indicativamente 60 secondi.

6

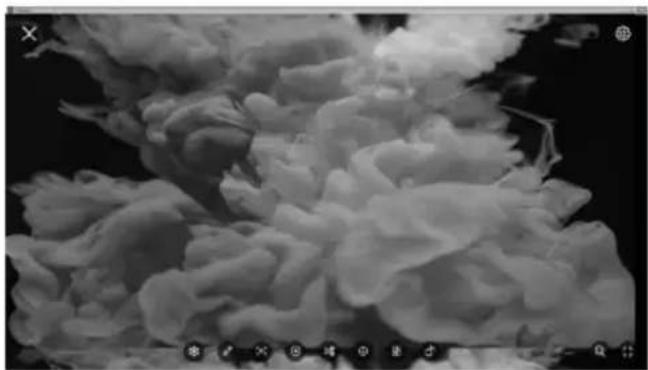

Selezionare X per uscire dalla pagina di visualizzazione in diretta.

[Nota] Quando il collegamento va a buon fine, si dovrebbe vedere la vista in diretta della telecamera.

Connessione Wi-Fi

1

Accendere la telecamera.

Controllare lo stato della Wi-Fi – Spia blu accesa.

2

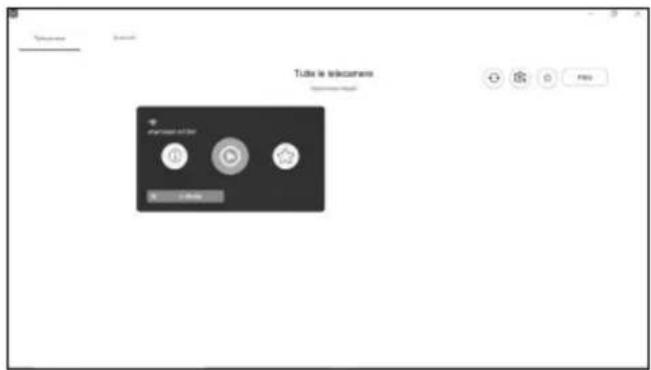

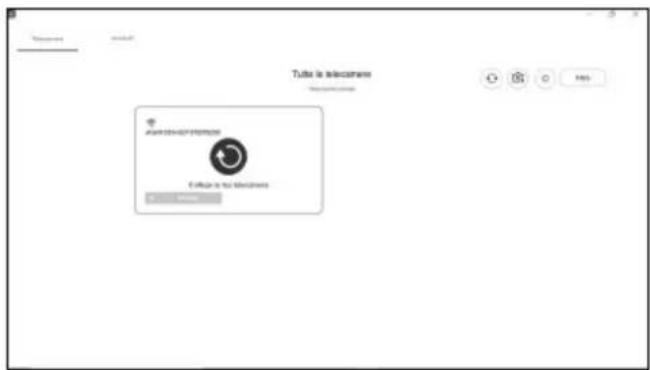

Aprire AVerTouch e seguire le istruzioni a video per attivare la funzione Wi-Fi sulla fotocamera.

■ Il software rileverà automaticamente la telecamera sulla rete.
■ Selezionare la telecamera alla quale si desidera collegarsi.
Il nome della telecamera sarà "AVer 'nome modello' - Mac address dongle Wi-Fi". Il Mac address sarà diverso rispetto al dispositivo.

3

Selezionare telecamera.

Selezionare per passare alla schermata in diretta della telecamera.

Connessione Miracast

1

Premere

per accedere al menu di selezione.

AF

[Nota]

■ Usare il pulsante
e G per andare alla selezione e
premere il pulsante
per confermare la selezione.
■ Un Dongle Miracast commerciale (Adattatore Wireless) è necessario per il dispositivo display.

2

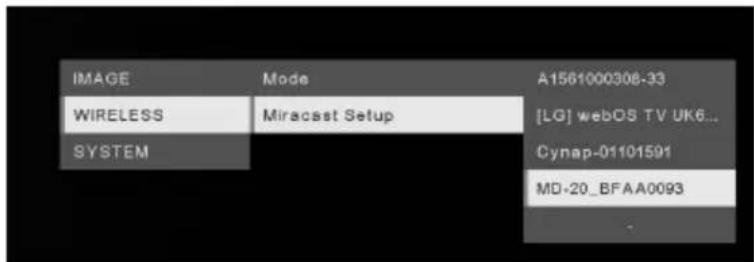

Selezionare Wireless > Modalità > Miracast per attivare la modalità Miracast.

Selezionare Miracast > dispositivo di visualizzazione.

IMAGE Mode A1561000308-33 WIRELESS Miracast Setup [LG] webOS TV UK6... SYSTEM Cynap-01101591 MD-20_BFAA0093 -

[Nota]

■ I dispositivi display rilevati verranno elencati.
■ Premere (♂) per tornare indietro al menu.
■ L'immagine della telecamera verrà visualizzata sullo schermo del dispositivo di visualizzazione solo dopo il collegamento.

Uso della telecamera

Archiviazione nella telecamera

1

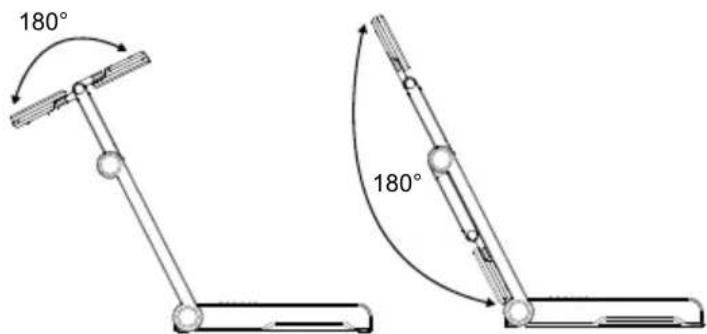

Uso dell'angolazione nella telecamera

180° 180°

135°

Montaggio della telecamera su una superficie piatta

75mm

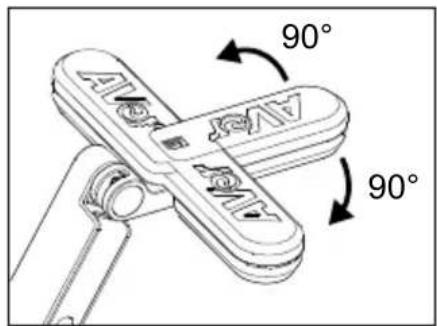

Rotazione della testa della telecamera

Spostare la testa della telecamera come indicato nell'immagine.

[ATTENZIONE] Per evitare di danneggiare la testa della telecamera, tenere il bordo della testa della telecamera per farla ruotare.

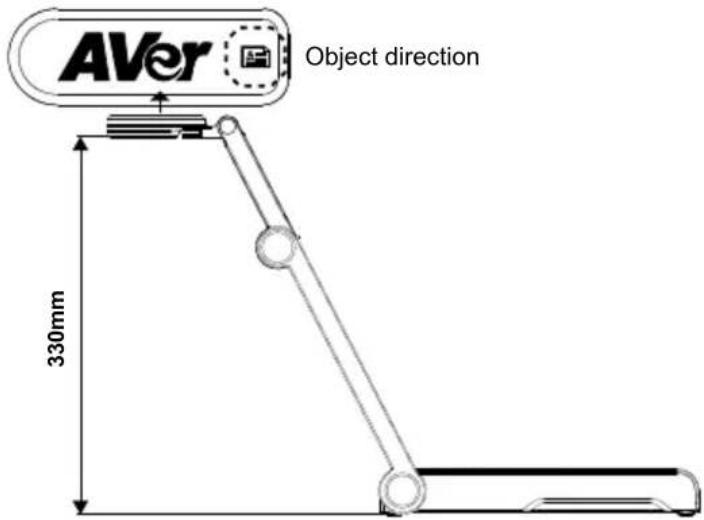

Quando la posizione della telecamera è alta 330 mm, l'area di ripresa sarà in formato A3. Posizionare l'oggetto come illustrato, l'immagine dell'oggetto è in direzione positiva.

AVer Object direction 330mm

Direzione di ripresa dell'immagine

Per riprendere persone, regolare l'obiettivo della fotocamera come illustrato nella figura; l'immagine delle persone è in direzione positiva.

Sensore 1/3.06" CMOS
Conteggio Pixel 13 megapixel
Frame Rate 60 fps (max.)
Modalità immagine	Normale / Alto numero di Frame / Elevata Qualità
Effetto Ruota / Blocca
Uscita HDMI	4K / 1080p 60Hz; 720p 60Hz
Messa a fuoco Auto / Manuale / Area (SW)
Area di ripresa 426mm x313mm @ 330 mm
Ingrandimento/Rimpicciolimento	Totale 23X massimo
Modalità Doppia AP / Stazione DHCP (Server/Cliente)
Streaming Wi-Fi 1080P@30fps, fino a 4K@30fps
Doppia banda 5GHz/2.4GHz
Miracast Sì
Compatibilità 802.11a/b/g/n/ac (gamma effettiva 45 ft)
Sicurezza wireless	SUPPORTA WEP, WPA/WPA2-PSK,WPA/WPA2-Enterprise**EAP-PEAP, EAP-TLS
Fonte dialimentazione	CC5V/ 2A, AC 100-240V
Consumo	4 Watt (lampada accesa)3.5 Watt (lampada spenta)
Tipo di lampada	Spia LED
USB	USB2.0 di Tipo-A (Dongle WiFi)USB di tipo mini-B x 1
Ingresso CC 5V	Jack di alimentazione
MIC	Integrato
Funzionamento	518mm(lunghezza)*84mm(larghezza)*351mm(altezza)(+/-2mm con piedini in gomma)
Piegato	280mm(lunghezza)*84mm(larghezza)*42mm(altezza)(+/-2mm con piedini in gomma)
Peso	0.68 kg (indicativamente 1.5 libbre)
Software supportato	ePTZImmagine / Area dicatturaImmagine per immagine	Libreria cloudRegistrazione incorsoAnnotazioneTimer

INFORMATIVA

LE SPECIFICHE SONO SOGGETTE A VARIAZIONI SENZA PREAVVISO. LE INFORMAZIONI QUI CONTENUTE SONO PRESENTATE UNICAMENTE A SCOPO DI RIFERIMENTO.

COPYRIGHT

©2023 AVer Information Inc. Tutti i diritti riservati.

Le informazioni contenute in questa documentazione sono soggette a modifiche senza preavviso.

MARCHI COMMERCIALI

"AVer" è un marchio registrato da AVer Information Inc. Altri marchi commerciali qui usati unicamente a scopo descrittivo appartengono alle rispettive aziende.

ATTENZIONE

Rischio di esplosione se la batteria è sostituita con una di tipo errato. Smaltire le batterie usate a seconda delle istruzioni.

AVVERTENZA

■ Non lasciar cadere la fotocamera e non sottoporla a urti fisici.
■ Utilizzare la corretta tensione di alimentazione per evitare di danneggiare la telecamera.
■ Non posizionare la fotocamera in un punto in cui il cavo possa essere calpestato, in quanto ciò potrebbe causare lo sfilacciamento o il danneggiamento del cavo o della spina.

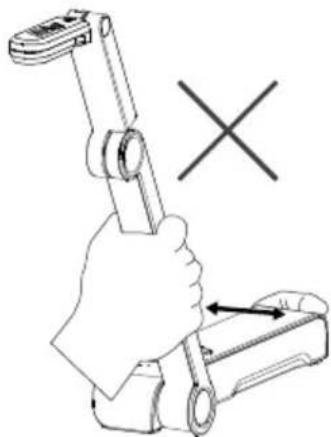

■ Non tirare il braccio meccanico e la parte della telecamera nella direzione opposta.

■ Per ridurre il rischio di incendio o di scosse elettriche, non esporre questo dispositivo alla pioggia o all'umidità La garanzia decade in caso di modifiche non autorizzate al prodotto.
■ Tenere la parte inferiore della fotocamera con entrambe le mani per spostare la fotocamera. Non afferrare l'obiettivo o il braccio flessibile per spostare la fotocamera.

Per Domande tecniche, assistenza tecnica, download di software e manuale di istruzioni, invitiamo a visitare:

Centro download:

Informazioni di contatto

AVer Information Europe B.V.

https://www.avereurope.com

Assistenza tecnica: [e-mail]
