用户手册 AVerVision M15W AVer

Instruction Manual | 安装指南

取扱説明書 | Bedienungsanleitung

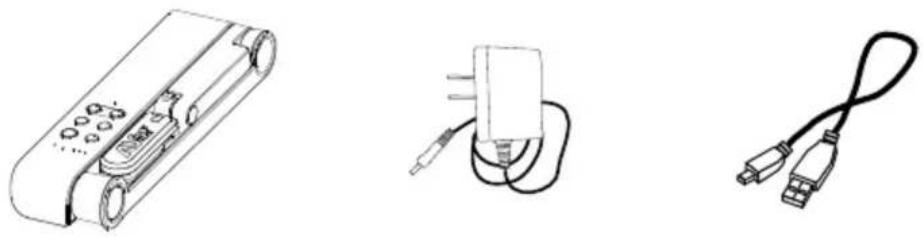

請確定包裝中附有下列項目的物品。如有缺少的項目，請與你的經銷商連絡。

1. 攝影機頭	2. LED 燈
3. 機械臂 4. 控制面板
5. Wi-Fi 接收器	6. USB 埠
7. HDMI 輸出埠	8. DC 電源插孔

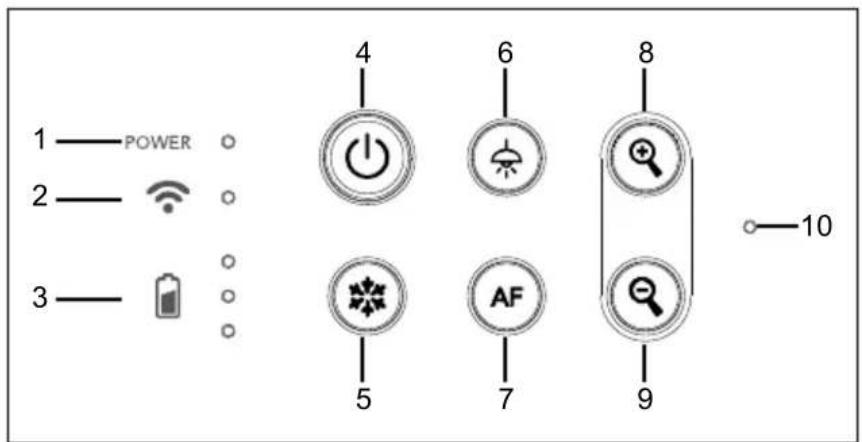

控制面板

1 POWER 2 WiFi 3 4 6 8 5 7 9 10

1. 電源燈號
2. 頂燈(開啟/關閉)
3. Wi-Fi 燈號
4. 自動對焦
5. 電池燈號
6. 畫面放大
7. 電源鈕(啟動/關閉/待機*) 9. 畫面縮小
8. 畫面暫停 10. 內建麥克風

*待機模式只在接上電源時支援。

LED 燈號

電源	綠燈恆亮:電源啟動熄滅:電源關閉紅燈恆亮:待機模式**待機模式只在接上電源時支援。
Wi-Fi	藍燈恆亮:無線分享器模式或STA連接藍燈閃爍:軟體連接機器(M15W(v2))中藍燈快閃:建立無線分享器模式或STA連接中綠燈恆亮:Miracast 模式綠燈閃爍:Miracast 傳輸中綠燈快閃:Miracast 設備掃瞄或連接中
	綠燈恆亮(x3):電力100%~60%綠燈恆亮(x2):電力60%~30%綠燈恆亮(x1):電力30%~5%紅燈恆亮(x2):電力5%~0%紅燈閃爍(x1):無電力橘燈恆亮(x3):電池異常

[註]

當電池使用很久後會衰竭，請勿自行更換電池。請與你的經銷商連絡。

複合功能鍵

長按 3 秒啟動複合鍵功能

MORE INFO / : 顯示系統資訊和電池電力狀態。 BATTERY

CAPTURE：可擷取目前畫面影像，透過軟體上傳到雲端或儲存到軟體。

按下複合鍵啟動功能。

FACTORY RESET

RESOLUTION

：回到出廠預設值。

：兩鍵一起按可切換下列解析度

- 自動偵測最佳解析度：4K、720P、1080P

- 1024x768 (如果連接的 HDMI 設備有支援)

- 4K 60Hz (如果連接的 HDMI 設備有支援)

：兩鍵一起按可切換下列模式

- 一般模式: 調整影像漸層

- 運動模式: 增加訊框率，使用此模式需要充足的光線。

- 高品質模式：更佳的影像品質

設備連接

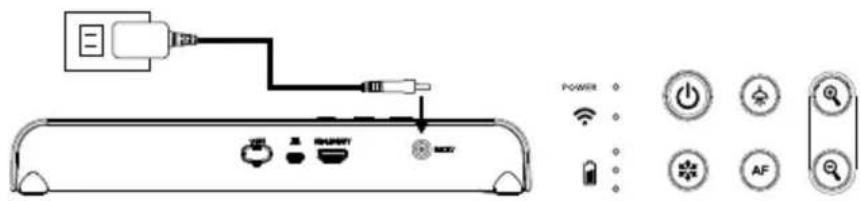

1 插入電源並啟動M15W(v2)。

■ 首次使用請完全充電後才使用。
■ 當電源啟動後，機器是位於「待機」狀態。在待機狀態，可透過 USB 線與其他可供電設備 (如：電腦)充電；但電源需為 5V2V 且充電時間較長。
■ 當機器在運作時(非待機狀態)，筆記電腦、投影機或螢幕無法透過USB線連接提供電力給機器
■ 當連接到牆上的插座充電時，電池燈號顯示為綠燈閃爍。
■ 當機器無法操作時，按 AF + 键可重啟機器。

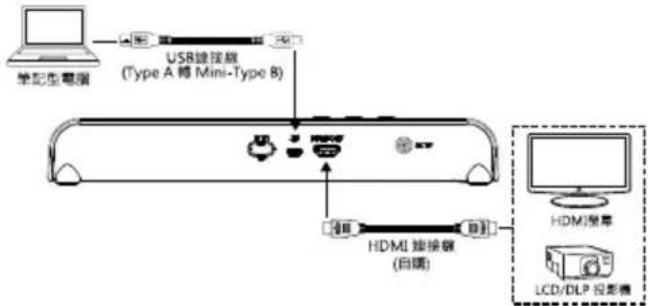

2 將 M15W(v2)與筆記型電腦和 HDMI 輸出顯示設備連接。

单配型電線 USB接觸器 (Type A 轉 Mini-Type B) HDMI接觸器 (自锁) HDMI傳播 LCD/DLP 投影機

[註]

■ 當機器啟動後，無線模式是啟動狀態。
■ 當機器透過 USB 線連接到筆記型電腦，無線模式會關閉，切換為 USB 模式，其連接模式會顯示於相連的 HDMI 螢幕上。

透過 Wi-Fi 接收器點對點(P2P)連接(選配)

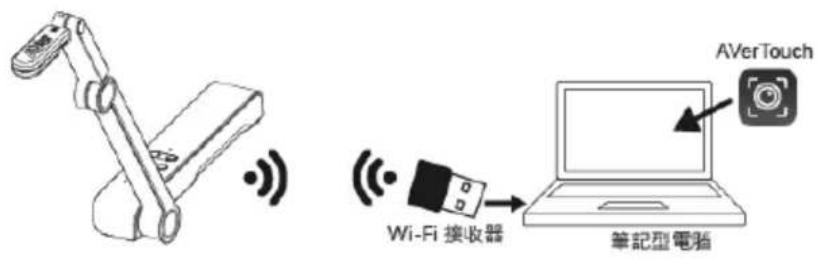

1 將 Wi-Fi 接收器安裝到筆記電腦或電腦到，並安裝 AVerTouch 軟體。

Wi-Fi 接收器 AVerTouch 筆記型電腦

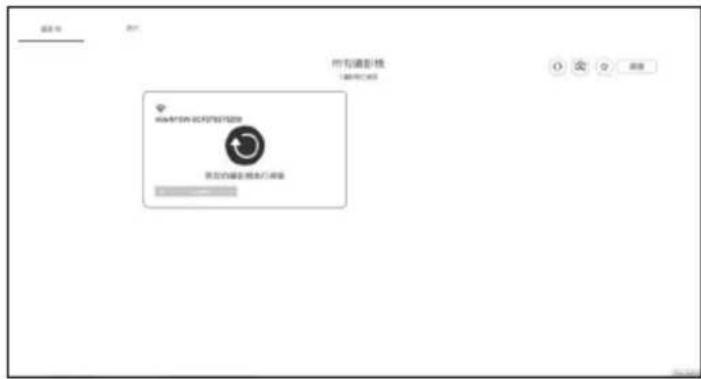

2 啟動 AVerTouch 軟體，點選連接實物攝影機。

所有摄影机 HUA TIN SCPTST 2020 我的摄影机未完成

[註] 可確認位於實物攝影機底部的序號來找尋你的實物攝影機。

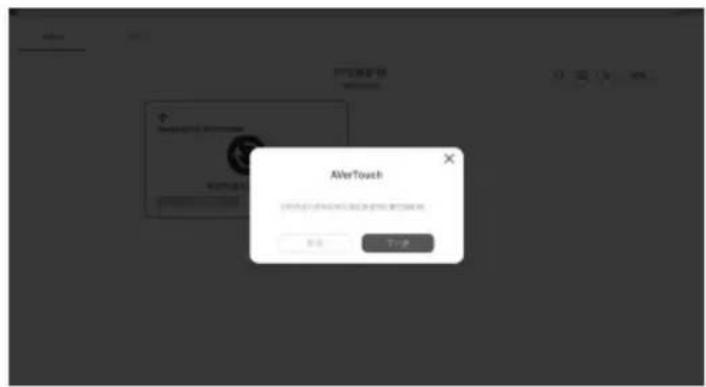

3 點選下一步繼續。

AlverTouch 欢迎光临 请勿在本机中输入此文件，以便您单击“OK”按钮。

4

於攝影機名稱和攝影機密碼(可略過)欄位輸入實物投影機名稱和密碼，然後點選完成繼續。

储存摄影器 请在输入框内输入到指定对象。选择要使用此选项的图形或标签。 输入框名称： 选择要使用此选项。 确定 取消

5

連接實物攝影機。

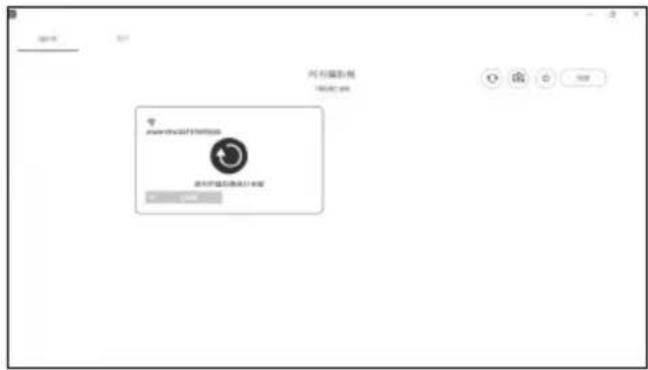

[註] 當連線成功，會看到實物攝影機的即時影像顯示畫面。

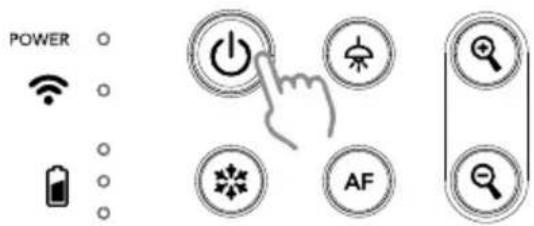

1 啟動電源。

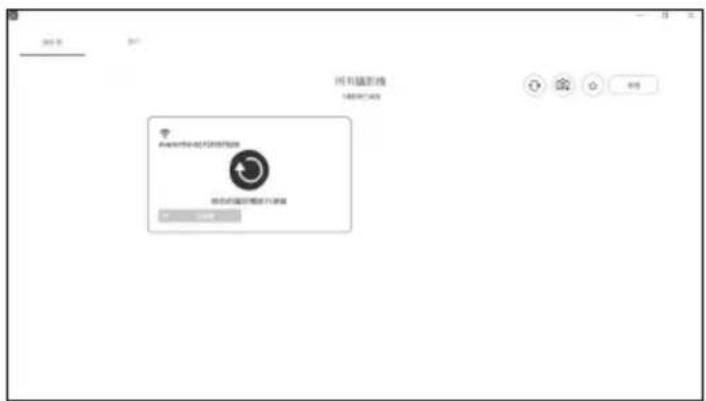

2 啟動 AVerTouch 軟體，並操照螢幕指示來啟動實物攝影機的無線功能。

所有磁形框 1. 请勿更改 Aeromina-AC/2007008 磁化的磁形框进行读取

[註]

■ 軟體會自動偵測位於你網路上的實物攝影機。
■ 請選擇想要連接的實物攝影機。
■ 實物攝影機的名稱顯示會是「AVer 型號名稱」-「無線接收器的 MAC 位址」，MAC 位址會隨不同台實物攝影機而變動。

3

選擇

置物攝影機連接。

新光摄影 可选配置 www.dualoft.com 新光摄影系统设计教程

4

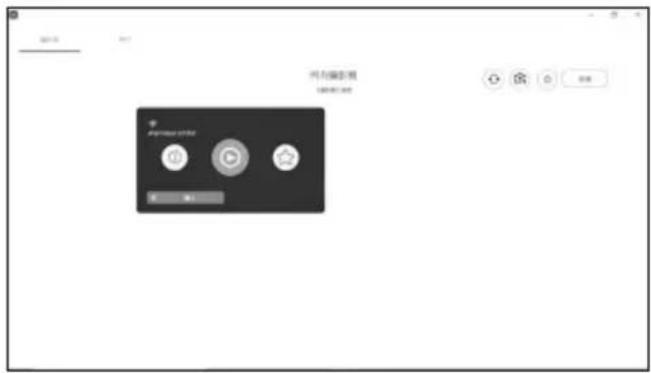

選擇 切換到實物攝影機即時影像畫面。

播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 播放器 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频 音乐视频

Miracast 的連接

1 按 錯進入選單。

■ 使用 ⚙ 和 ⚙ 鈕往上往下在選單中移動，按鈕可F
確認選擇的項目。
■ 顯示設備位需要安裝 Miracast 接收器，例如：微軟出的無線接收器。

影像 無源 系統 模式 Miracest設定 基地合 Wi-Fi Miracest

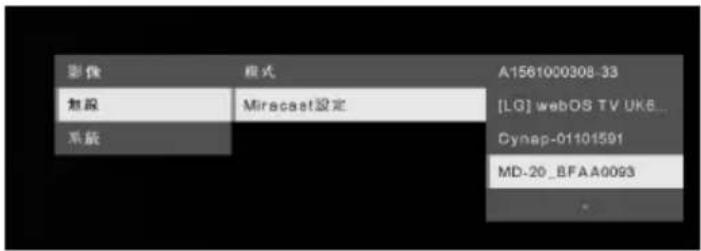

3 選擇「Miracast 設定」>顯示設備的名稱。

影像 模式 A1561000308-33 無段 Miracast設定 [LG] webOS TV UK6... 系統 Cynap-01101591 MD-20_BFAA0093

[註]

■ 所有可連接的顯示名稱會列於出。
■ 按 📄 回到選單。
■ 當連接完成後，機器的影像會顯示於選擇的顯示設備螢幕上。

使用 M15W(v2)

收納 M15W(v2)

1

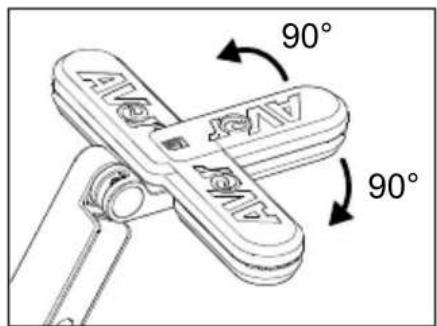

請照圖中所示旋轉鏡頭，往左90度或往右90度。

[注意] 未免損傷鏡頭，請將手抓在鏡頭的兩側來旋轉。

90° AVI AVI AVI 90°

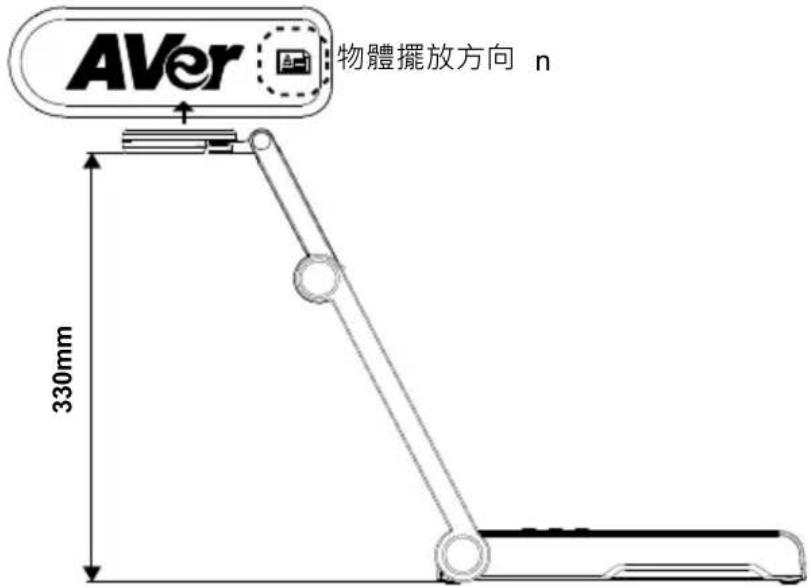

拍攝範圍

當鏡頭高度位於 330mm 時，此拍攝區域可拍攝最大範圍在 A3 尺寸內。照鏡頭上方圖示擺放物體，所投射的出來的影像是正方位。

AVer 物體擺放方向 n 330mm

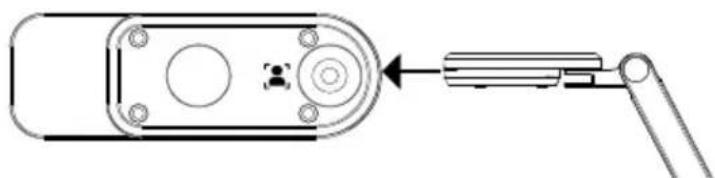

人像拍攝方向

當拍攝人物時，請將鏡頭向外轉面且鏡頭上的人物圖示為正的，人物站於鏡頭前，所拍攝的人物影像會是正方位。

感應器 1/3.06" CMOS
有效畫素 13 megapixels
畫格速率 60 fps (最高)
影像模式 一般/運動/高品質
效果 旋轉/靜止
HDMI輸出 4K; 1080p	60Hz; 720p 60Hz
對焦 自動/手動/區域(軟體)
拍攝範圍 426mm x31	3mm @ 330 mm
縮放倍數 共23X
Dual Mode AP / Station DHCP(伺服器端/使用者端)
WiFi 傳輸率 1080P@30fps, up to 4K@30fps
Dual Band 5GHz/2.4GHz
Miracast 有
相容性 802.11a/b/g/n/ac (45呎有效範圍)
無線安全協定	支援 WEP,WPA/WPA2-PSK,WPA/WPA2-Enterprise* *EAP-PEAP, EAP-TLS
電源 DC5V/ 2A, AC 100-240V
耗電量	4 Watts(開燈)3.5 Watts(不開燈)
頂燈 LED 燈
USB	USB2.0 Type-A(WiFi 接收器)USB Type mini-B x 1
DC 5V 輸入	電源插孔
麥克風 内建
使用時	518mm(L)*84 mm(W)*351mm(H) (+/-2mm包含像膠底座)
收起後	280mm(L)*84mm(W)*42mm(H)(+/-2mm 包含像膠底座)
淨重	0.68kg (約1.5lbs)
軟體支援	ePTZ影像/區域PBP(畫面並排)註記功能	計時功能雲端圖書館錄影

警告

■ 為降低火災或觸電風險，請勿將本產品暴露在雨中或潮濕環境中。如果對產品進行任何未經授權的修改，保固將無效。
■ 請勿使機器掉落或受到撞擊。
■ 請使用正確的電源電壓以避免損壞機器。
■ 請勿將機器放在容易被踩到電源線的地方，否則可能會導致電源線或插頭磨損或損壞。
■ 請用雙手握住機器底部以移動機器。請勿抓住鏡頭或機械臂來移動機器。
■ 請勿往左右相反方向拉扯機械臂和機器本體。

對於產品品質、效能、適銷性或特定用途之適用性，本文件內容皆不代表任何明示或暗示保固或陳述。本文資訊經過仔細詳查，內容可靠無誤；雖然如此，若有任何錯誤，恕不負責。本文所含資訊如有變更，恕不另行通知。

若因使用或不當使用本產品或本文，導致任何直接、間接、特殊、意外或後續損害，即使本公司已事先告知此類損害之可能性，亦不負任何賠償責任。

商標

AVer 為圓展科技股份有限公司之商標。因本內容之描述出現的商標分屬個別公司所有且均受智慧財產權相關法令保護。本文內所有提及之產品或企業名稱僅供識別與說明用途，且為各自擁有者之商標或註冊商標。

著作權

©2023 圓展科技 版權所有。

此文件的內容資訊若有更改，恕不另行通知。

警告使用者

警告：為避免電磁干擾，本產品不應安裝或使用於住宅環境。

連絡資訊

圓展科技股份有限公司

新北市 236 土城區大安路 157 號 8 樓

電話:[phone]

若產品上標有打叉記號的滾輪垃圾桶，表示不得將產品與其他家用垃圾一同丟棄。請將廢棄的設備交由指定之廢電機電子設備回收站處理。關於處理廢棄設備之詳細資訊，請洽當地的家庭垃圾處理服務處或您購買產品的商家。

限用物質含有情況標示資訊參考下列網址：https://tw.aver.com/page/RoHS

低功率電波輻射性電機管理辦法

取得審驗證明之低功率射頻器材，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

4.7.9.1 應避免影響附近雷達系統之操作。

支援服務

軟體和使用者手冊下載，請到下面網址：
