BEDIENUNGSANLEITUNG AVerVision M15W AVer

Inhalt Der Verpackung

Die folgenden Artikel sind Bestandteile dieses Produktes. Falls ein Teil fehlen sollte, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben.

*Nur für Japan, Taiwan und Europa

Optionales Zubehör

Tragetasche

Blendschutz

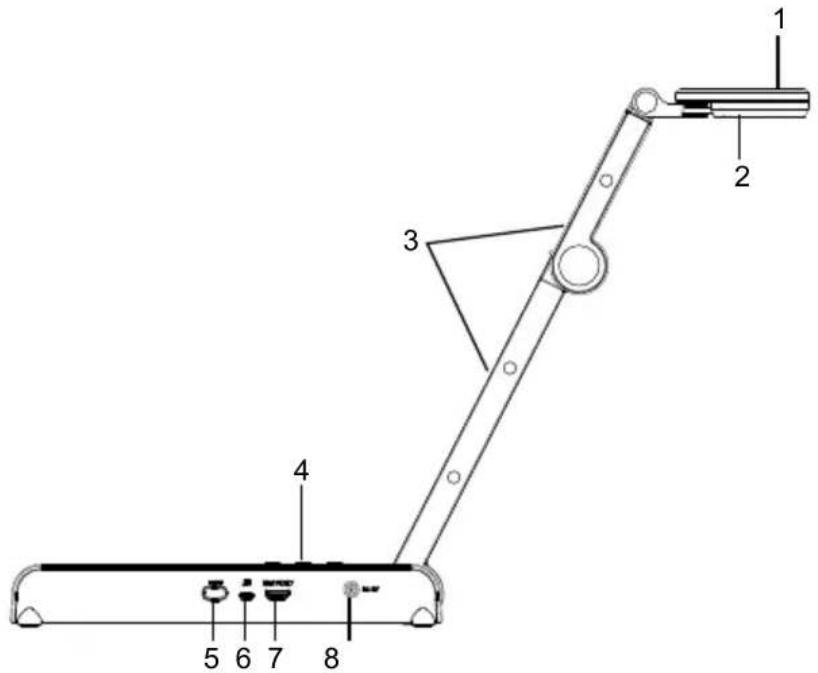

Hardware-Teile

1 2 3 4 5 6 7 8

1. Kamerakopf 2. LED-Leuchte

3. Arm 4. Bedienfeld

5. WLAN-Dongle 6. USB-Anschluss

7. HDMI-Ausgang 8. DC-Buchse

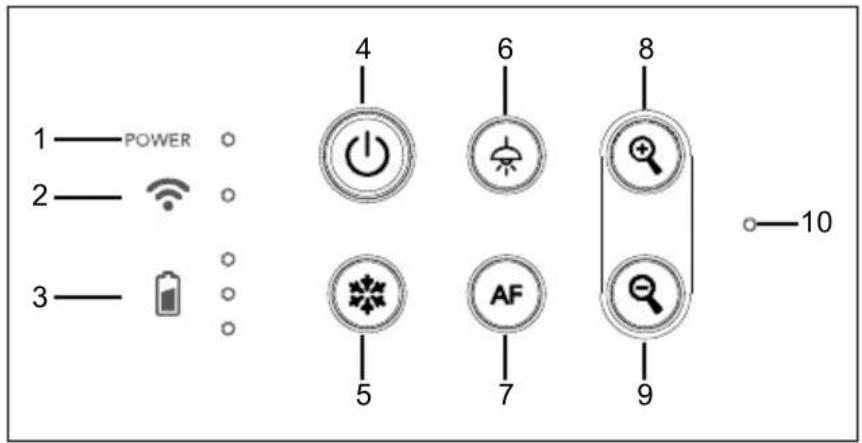

Bedienfeld

1 POWER 2 WiFi 3 4 6 8 5 7 9 10

1. Stromanzeige
2. WLAN-Anzeige
3. Akkuanzeige
4. Ein-/Ausschalter (Ein/Aus/Standby*)

5. Anhalten

6. Lampe (Ein/Aus)

7. Auto-Fokus
8. Zoom in
9. Zoom out
10. Eingebautes Mikrofon

LED-Leuchte

Leistung	Statisch Grün: Strom einKein Licht: AusgeschaltetStatisch Rot: Standby-Modus** Nach dem Einstecken wird der Standby-Modus unterstützt.
WLAN	Statisch Blau: AP Modus Bereit/STA verbundenLangsames blaues Blinken: Software-Verbindung mit KameraKurzes blaues Blinken: AP-Moduserzeugen/STA-VerbindungsherstellungStatisch Grün: Miracast-Modus bereitLangsames grünes Blinken: Start Miracast-StreamingSchnelles grünes Blinken: Miracast-GerätScannen/Verbindung
	Statisch Grün (x3): Akku voll (100% ~ 60%)Statisch Grün (x2): Akku 60% ~ 30%Statisch Grün (x1): Akku 30% ~ 5%Statisch Rot: (x1): Akku 5% ~ 0%Blinkt Rot: (x1): Akku leerStatisch Orange (x3): Akku Störung

[Hinweis]

Akku nach Langzeitnutzung erschöpft. Tauschen Sie den Akku nicht selbst aus. Wenden Sie sich an Ihren Händler.

Verbundtaste

Gedrückt halten(3 sekunden)

MORE INFO / BATTERY

: Display Systeminformationen udn Akkustatus.

CAPTURE

: Schnappschuss des aktuellen Bildschirms für die Software oder die Cloud.

Drücken Sie die Tasten, um die Funktion der Verbundtasten zu aktivieren.

FACTORY RESET

RESOLUTION

: Zurück zu Werkseinstellungen

Für die Umschaltung zwischen den folgenden Modi drücken:

- Autom. Erkennung der besten Auflösung (4k, 720P, 1080P)

- 1024x768 (bei HDMI-Geräteunterstützung)

- 4K 60 Hz (bei HDMI-Geräteunterstützung)

Verbundtaste (forts.)

Drücken Sie die Tasten, um die Funktion der Verbundtasten zu aktivieren.

MODE

Für die Umschaltung zwischen den folgenden Modi drücken:

• Normal: Bildgradient anpassen
• Bewegung: Framerate erhöhen. In diesem Modus muss die Beleuchtung ausreichend sein.
• Hohe Qualität, bessere Bildqualität

Geräteanschluss

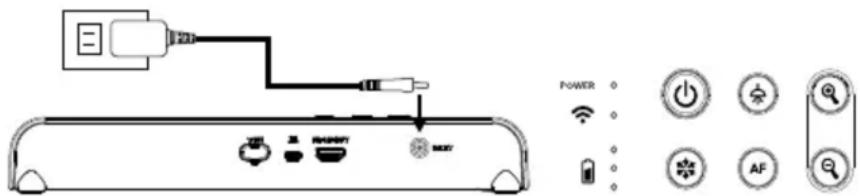

1 Netzadapter einstecken und M15W(v2) einschalten.

■ Bitte laden Sie die Kamera vor der ersten Verwendung vollständig auf.
Sobald die Kamera eingeschaltet ist, ist sie im „Standby“-Modus. Im Standby-Modus kann sie über die USB-Verbindung mit dem anderen Gerät aufgeladen werden, allerdings wird ein 5V-/2A-Netzteil benötigt und die Ladezeit verlängert sich.
■ Ein Laptop, Projektor oder Monitor kann die Stromversorgung der Kamera während des Kamerabetriebs nicht bereitstellen.
■ Wenn die Kamera über eine Steckdose 'aufgeladen wird, leuchtet die Akkuanzeige grün.
■ AF + Qdrücken, um die Kamera bei einer Störung neu zu starten.

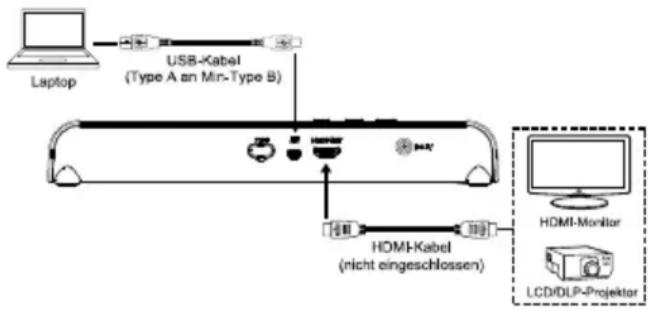

2 Verbinden von M15W(v2) mit einem Laptop und HDMI-Display

[Hinweis]

■ Sobald die Kamera eingeschaltet wird, wird der WLAN-Modus aktiviert.
■ Wenn die Kamera über den USB-Anschluss mit einem Laptop verbunden wird, wird der WLAN-Modus deaktiviert. Beachten Sie

P2P- Verbindung über WLAN-Dongle(Option)

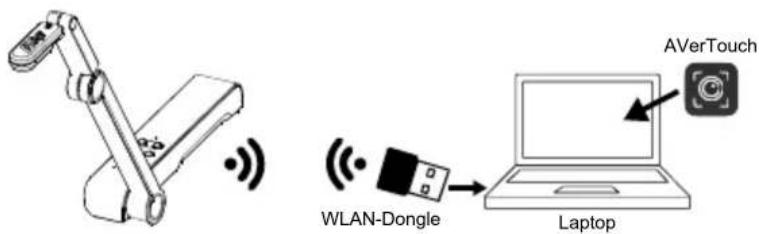

1 WLAN-Dongle am PC/Laptop einstecken und AVerTouch-App installieren.

AVerTouch WLAN-Dongle Laptop

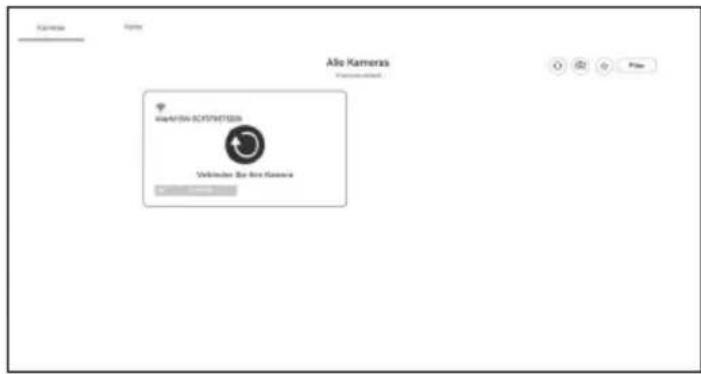

2 AVerTouch-App öffnen und zum Verbinden der Kamera anklicken

Ato Kamera File Path: 02/07/07/2023 Uncomputer For Area Kamera

[Hinweis] Prüfen Sie die Seriennummer unten an der Kamera, um die Kamera zu ermitteln.

3 Klicken Sie zum Fortfahren auf "Weiter".

Klicken Sie nach der Eingabe von Kameraname und Passcode auf "Done" (Fertig), um fortzufahren.

Klicken Sie auf die Schaltfläche "Done" (Fertig), um die Kamera zu verbinden.

[Hinweis] Es dauert ungefähr 60 Sekunden, um die Verbindung herzustellen.

6

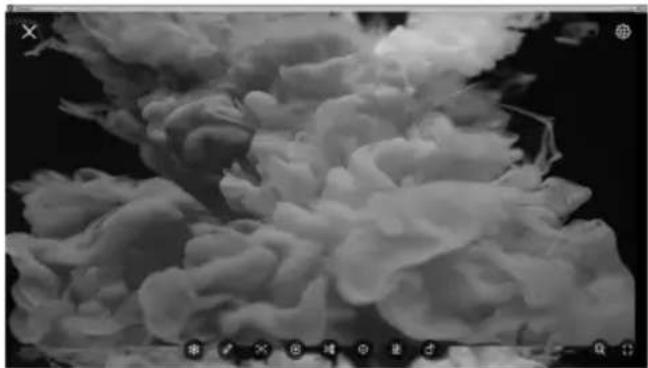

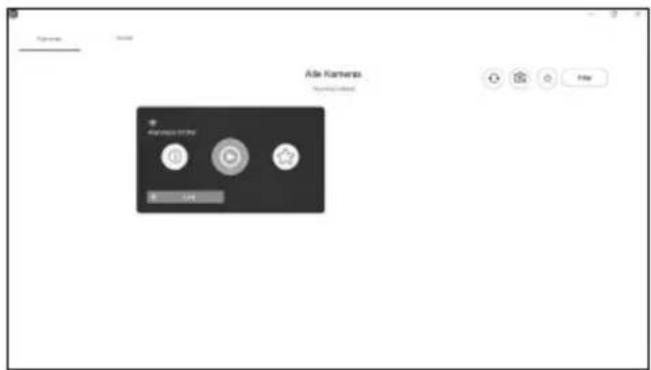

Über "X" verlassen Sie die Live-Ansicht-Seite.

[Hinweis] Bei erfolgreicher Verbindung sehen Sie die Live-Ansicht der Kamera.

WLAN-Einrichtung

1 Schalten Sie die Kamera ein.

Überprüfen Sie den WLAN-Status - Blaue Leuchte ein.

2 Öffnen Sie AVerTouch und befolgen Sie die Bildschirmanweisungen, um die WLAN-Funktion der Kamera zu aktivieren.

Ate Kamera Add to the best Kamera Includes the best Kamera

[Hinweis]

■ Die Software erkannt die Kamera in Ihrem Netzwerk automatisch.
■ Wählen Sie die Kamera aus, mit der Sie sich verbinden möchten.
Der Kameraname lautet „AVerCam WiFi dongle mac address“ Die Mac-Adresse weicht abhängig von der Kamera ab.

3

Wählen Sie

die Verbindung mit der Kamera

herzustellen.

Ade Kategorie Add to Home Remove to the Home

44

Wählen Sie, um zum Live-Bildschirm der Kamera umzuschalten.

Adobe Kamware Add Media Content OK Cancel

Miracast-Verbindung

1

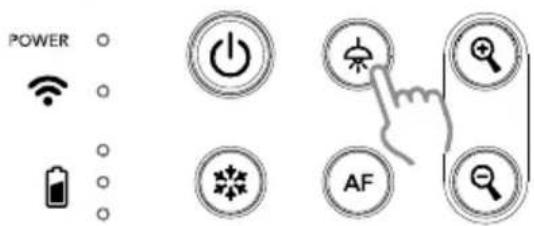

Drücken Sie, um auf das Auswahlmenü zuzugreifen.

POWER Power AF

[Hinweis]

■ Mit 📊 und der 🔒 -Taste gehen Sie zur Auswahl und drücken die AF -Taste, um Ihre Auswahl zu bestätigen.
■ A commercial Miracast Dongle (Wireless Adapter) is required for the display device.

2

Wählen Sie bitte Wireless" > "Modus" > "Miracast", um den Miracast-Modus zu aktivieren.

BILD Modus AP WIRELESS Miracast-Einstellung WiFi SYSTEM Miracast ✓

3

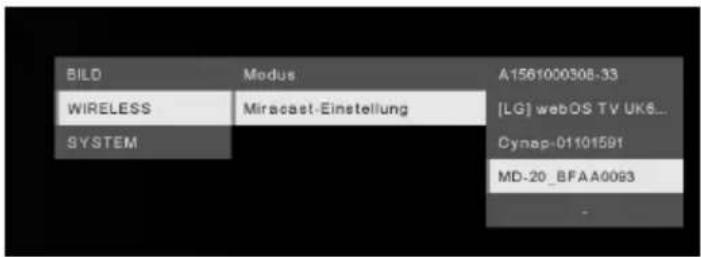

Wählen Sie „Miracast-Einstellung“ > Anzeigegerät

BILD WIRELESS SYSTEM Modus Miracast-Einstellung A1561000308-33 [LG] webOS TV UK6... Cynap-01101591 MD-20_BFAA0093 -

[Hinweis]

■ Die Anzeigeräte werden angezeigt.
■ Drücken Sie um zum Menü zurückzukehren.
■ Dann wird das Kameragerät auf dem Bildschirm des Anzeigegerätes angezeigt.

So Verwenden Sie Die Kamera

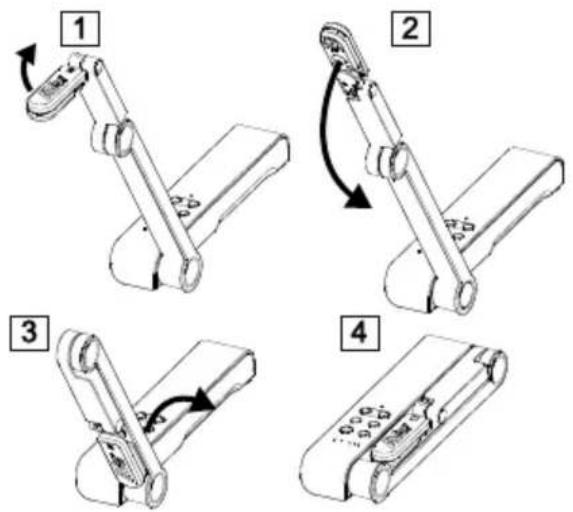

Aufbewahrung Der Kamera

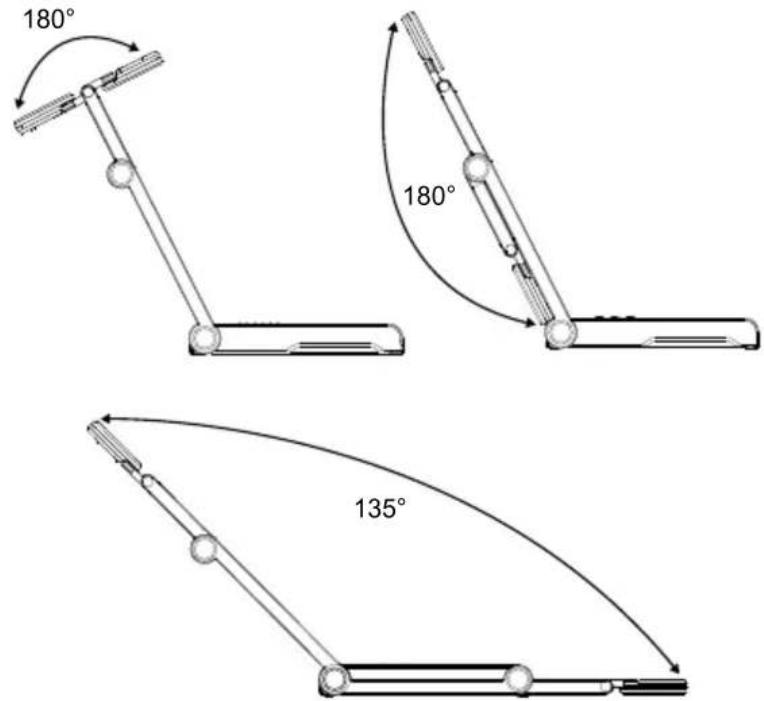

Verwendung des Kamerawinkels

Kameramontage auf einer flachen Oberfläche

75mm

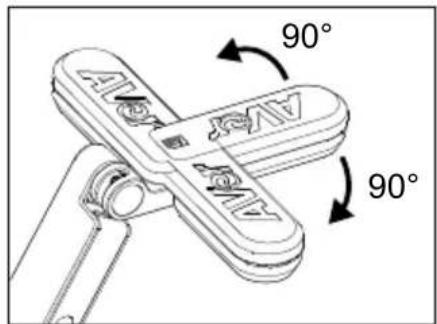

Kamerakopf wie in der Abbildung bewegen

[VORSICHT] Zur Vermeidung von Schäden am Kamerakopf halten Sie den Kamerakopf an der Kante fest, wenn Sie den Kamerakopf drehen möchten.

90° A15 A25 A35 A45 90°

Aufnahmebereich

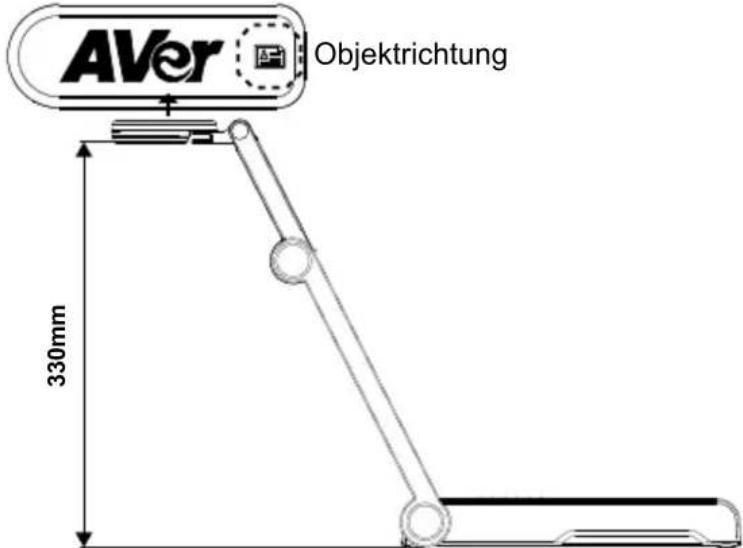

Wenn die Kameraposition eine Höhe von 330mm hat, ist der Aufnahmebereich A3-Größe. Platzieren Sie den Gegenstand wie in der Abbildung gezeigt. Das Objektbild ist in positiver Richtung.

AVer Objektrichtung 330mm

Bildaufnahmerichtung

Für die Aufnahme von Personen passen Sie das Kameraobjektiv wie abgebildet an. Das Bild der Personen ist in positiver Richtung.

Sensor 1/3.06" CMOS
Pixel 13 Megapixel
Bildrate	60 fps (max.)
Bildmodus Normal/High Frame/Hohe Qualität
Effekt Drehen/Anhalten
HDMI-Ausgang 4K; 1080p 60Hz; 720p 60Hz
Fokussierung Autom./Manuell/Bereich (SW)
Aufnahmebereich 426 mm x313 mm @ 330 mm
Zoom Gesamt 23-fach max.
Dual-Modus AP / Station DHCP (Server/Client)
WLAN-Streaming 1080P@30fps, bis zu 4K@30fps
Dualband 5 GHz/2,4 GHz
Miracast Ja
Kompatibilität	802.11a/b/g/n/ac (45 Fuß effektiver Bereich)
WLAN-Sicherheit	UNTERSTÜTZUNG VON: WEP,WPA/WPA2-PSK, WPA/WPA2-Enterprise**EAP-PEAP, EAP-TLS
Stromquelle	DC5V/ 2A, AC 100-240V
Stromverbrauch	4 Watt (Lampe ein)3,5 Watt (Lampe aus)
Lampentyp	LED-Leuchte
USB	USB2.0 Type-A (WLAN-Dongle)USB Type mini-B x 1
DC 5V Eingang Strombuchse
MIC	Eingebaut
Betrieb	518 mm (L)*84 mm (B)*351 mm (H) (+/-2 mm,einschließlich Gummifuß)
Gefaltet	280 mm(L)*84 mm(B)*42 mm (H)(+/-2 mm, einschließlich Gummifuß)
Gewicht	0.68 kg(1.5 lbs)
Software-Unterstützung	ePTZBild/BereichserfassungBild-für-BildTimerCloud-BibliothekAufnahmeKommentieren

HINWEIS

DIE TECHNISCHEN DATEN UNTERLIEGEN ÄNDERUNGEN OHNE VORANKÜNDIGUNG. DIE ANGABEN IN DIESER UNTERLAGE DIENEN NUR ZUR INFORMATION.

COPYRIGHT

© 2023 AVer Information Inc. Alle Rechte vorbehalten.

Die Informationen in diesem Dokument können sich, ohne dass darauf hingewiesen wird, ändern.

WARENZEICHEN

„AVer“ ist ein Warenzeichen von AVer Information Inc. Andere in diesem Dokument genannten Warenzeichen dienen lediglich der Information und sind Eigentum der entsprechenden Unternehmen.

VORSICHT

Explosionsgefahr, wenn nicht der richtige Batterietyp verwendet wird. Entsorgen Sie gebrauchte Batterien entsprechend den Vorschriften.

WARNUNG

■ Zur Vermeidung der Brandgefahr bzw. von Elektroschocks setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Die Gewährleistung verfällt, wenn am Produkt unautorisierte Änderungen vorgenommen werden.
■ Die Kamera keinen Schlägen oder starker Vibration aussetzen.
■ Die richtige Stromspannung wählen, um Schäden an der Kamera zu vermeiden.
■ Die Kamera muss so aufgestellt werden, dass niemand auf das Kabel treten kann, weil das Kabel eventuell ausfranst und die Drähte oder der Stecker beschädigt werden können.
■ Um die Kamera zu bewegen, halten Sie sie mit beiden Händen an der Unterseite fest. Die Kamera nicht mithilfe von Objektiv oder flexiblem Arm bewegen.
■ Den mechanischen Arm und das Kamerateil nicht in die entgegengesetzte Richtung ziehen.
