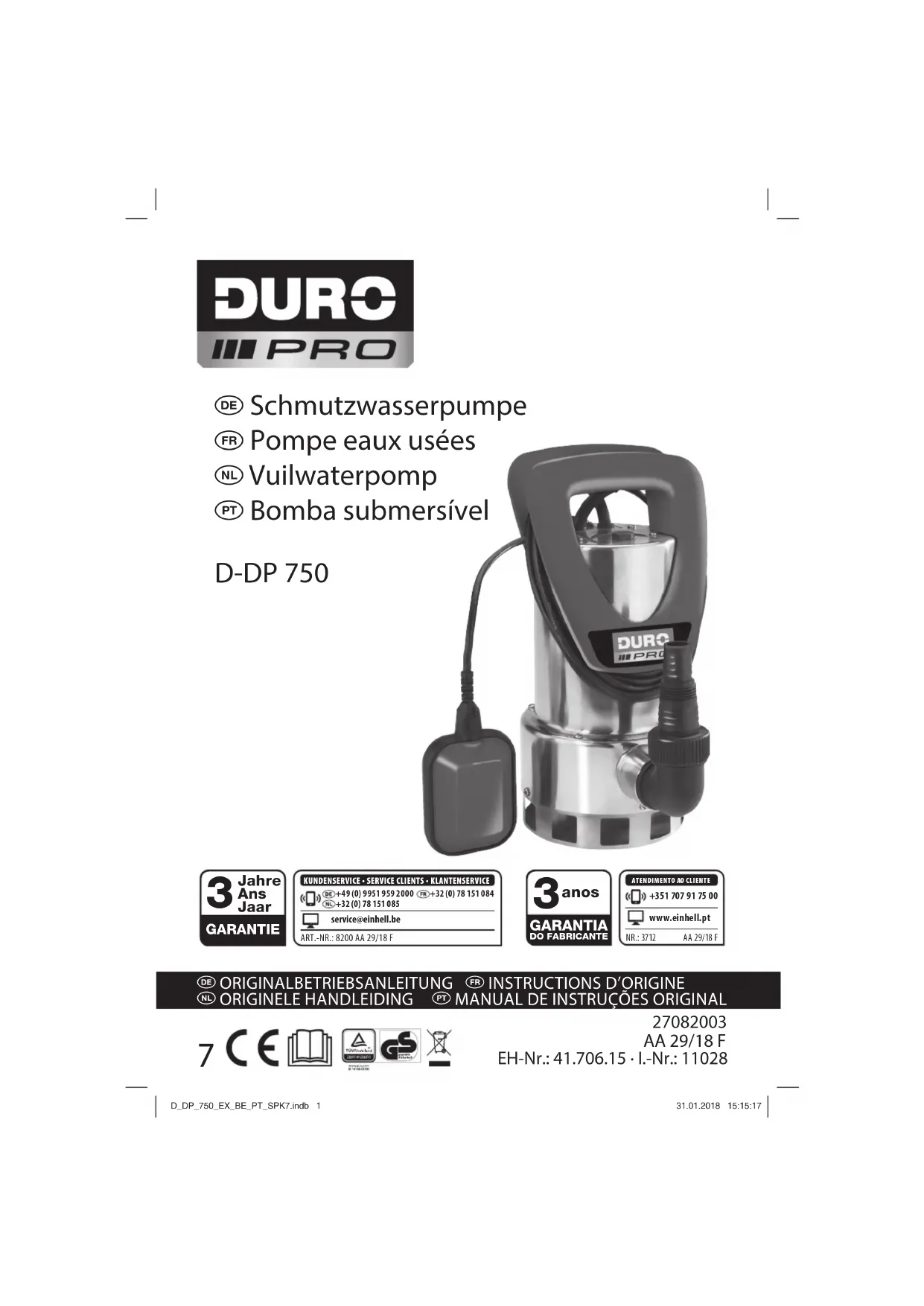

D-DP 750 - Pompe à eau DURO PRO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Pompe à eau
Débit maximal	750 litres par heure
Pression maximale	5 bars
Alimentation	230 V, 50 Hz
Puissance	750 W
Poids	10 kg
Dimensions	30 x 25 x 40 cm
Matériau du corps	Acier inoxydable
Utilisation recommandée	Transfert d'eau, irrigation, drainage
Maintenance	Vérifier régulièrement les joints et nettoyer le filtre
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - D-DP 750 DURO PRO

Comment puis-je démarrer la pompe DURO PRO D-DP 750 ?

Assurez-vous que la pompe est correctement connectée à une source d'alimentation électrique et que toutes les vannes sont ouvertes. Appuyez sur le bouton d'alimentation pour démarrer la pompe.

Que faire si la pompe ne s'allume pas ?

Vérifiez que la prise électrique fonctionne et que le câblage est en bon état. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment vérifier si la pompe fonctionne correctement ?

Écoutez le bruit de la pompe en fonctionnement. Si elle émet un bruit inhabituel ou ne génère pas de débit d'eau, il peut y avoir un problème à résoudre.

Comment purger l'air de la pompe ?

Localisez la vis de purge sur le dessus de la pompe. Ouvrez-la lentement pour laisser échapper l'air, puis refermez-la une fois que l'eau commence à s'écouler.

Quelle est la capacité maximale de la pompe DURO PRO D-DP 750 ?

La pompe DURO PRO D-DP 750 a une capacité maximale de 750 W, ce qui permet de pomper jusqu'à 15 000 litres par heure, selon les conditions de fonctionnement.

La pompe a-t-elle besoin d'entretien régulier ?

Oui, il est recommandé de vérifier régulièrement les filtres et les joints, et de nettoyer la pompe pour assurer un fonctionnement optimal.

Que faire si la pompe s'arrête pendant son utilisation ?

Vérifiez si la pompe a surchauffé ou si elle a été arrêtée par un disjoncteur. Laissez la pompe refroidir avant de la redémarrer. Si le problème persiste, il peut y avoir un souci technique.

Puis-je utiliser la pompe pour des liquides autres que l'eau ?

Non, la pompe DURO PRO D-DP 750 est conçue uniquement pour l'eau propre. L'utilisation d'autres liquides peut endommager la pompe.

Quelle est la durée de la garantie pour la pompe DURO PRO D-DP 750 ?

La pompe est généralement couverte par une garantie de 2 ans à partir de la date d'achat, sous réserve des conditions de garantie.

Comment stocker la pompe lorsqu'elle n'est pas utilisée ?

Démontez la pompe, videz l'eau résiduelle et rangez-la dans un endroit sec et frais, à l'abri du gel.

MODE D'EMPLOI D-DP 750 DURO PRO

1. Avertissements de sécurité généraux pour l’outil ............................ 17

2. Description de l’appareil et contenu de la livraison .......................... 19

3. Utilisation conforme à l’a ectation .................................................. 19

8. Nettoyage, maintenance et commande de pièces de rechange ........ 23

Danger ! Lors de l’utilisation d’appareils, il faut res- pecter certaines mesures de sécurité a n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ ces consignes de sécurité. Veillez à le conser- ver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité. Ce mode d’emploi peut être téléchargé également au format PDF sur internet à l’adresse www.isc-gmbh.info. Emballage : Votre appareil est emballé dans le but de le protéger de tous dommages dus au trans- port. Les emballages sont des matières pre- mières et de la sorte recyclables. Ils peuvent être réintroduits dans le circuit des matières premières.

1. Avertissements de sécurité généraux

pour l’outil AVERTISSEMENT ! Veuillez lire toutes les consignes de sécu- rité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un in- cendie et/ou des blessures graves. Conservez toutes les consignes de sécuri- té et instructions pour une consultation ultérieure. Danger ! L’appareil doit être alimenté par un dispositif de protection contre les cou- rants de défaut (RCD) avec un courant de défaut assigné ne dépassant pas 30 mA (selon VDE 0100 Partie 702 et 738). Si vous n’êtes pas sûr que l’installation comporte un RCD, nous recommandons d’utiliser un interrupteur intermédiaire PRCD-S (demandez à votre électricien). L’appareil ne convient pas à l’emploi dans les piscines, les pataugeoires et tout autre plan d’eau dans lesquelles des per- sonnes ou des animaux peuvent se trou- ver pendant son fonctionnement. Il est interdit de faire fonctionner l’appareil en D_DP_750_EX_BE_PT_SPK7.indb 17D_DP_750_EX_BE_PT_SPK7.indb 17 31.01.2018 15:15:2531.01.2018 15:15:25s

la présence de personnes ou d’animaux dans la zone dangereuse. Consultez votre spécialiste en électricité ! Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes avec des capacités physiques, sensorielles ou intellec- tuelles diminuées ou possédant un manque d’expérience et/ou de connaissances à condition qu’elles soient surveillées ou aient reçus les instructions relatives à l’utilisation de l’appareil et qu’elles comprennent les risques résultant de cette utilisation. Les enfants n’ont pas le droit de jouer avec l’ap- pareil. Le nettoyage et la maintenance de l’utili- sateur ne doivent pas être e ectués par les enfants, sauf s’ils sont surveillés. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

• Le liquide pourrait être sali par une fuite de lubrifiants.

• Veuillez respecter les autres consignes du chapitre « Nettoyage, maintenance et remplacement des pièces de re- change ».

• Avant de mettre en service l’appareil, faites vérifier par un spécialiste si la mise à la terre, la mise au neutre ou la protection contre les courants de court-circuit satisfont bien aux pres- criptions de sécurité des distributeurs d’énergie et fonctionnent bien irrépro- chablement.

• Les connecteurs électriques enfichables doivent être préservés de l’humidité.

• En cas de risques d’inondation, placez les connecteurs enfichables dans un endroit à l’abri des inondations.

• Il faut éviter à tout prix de refouler des liquides agressifs ainsi que des substances abrasives (à effet de gel lubrifiant).

• Protégez l’appareil du gel.

• Protégez l’appareil contre le fonctionne- ment à sec.

• Il faut interdire l’accès aux enfants par des mesures adéquates.

• L’eau peut être salie par des fuites d’huile de graissage/de lubrifiant.

• Danger ! Si le câble d’alimentation réseau de cet appareil est endommagé, il faut le faire remplacer par le fabricant ou son ser- vice après-vente ou par une personne qualifiée afin d’éviter tout danger. D_DP_750_EX_BE_PT_SPK7.indb 18D_DP_750_EX_BE_PT_SPK7.indb 18 31.01.2018 15:15:2531.01.2018 15:15:25s

2. Description de l’appareil et contenu

2. Enroulement de câble intégré

5. Interrupteur à otteur

6. Vis de réglage de la hauteur

2.2 Volume de livraison

• Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’em- ballage.

• Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

• Vérifiez si la livraison est bien complète.

• Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le trans- port.

• Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

• Mode d’emploi d’origine

3. Utilisation conforme à l’aff ectation

L’appareil que vous venez d’acheter est destiné au refoulement de l’eau à une tem- pérature maximale de 35°C. Cet appareil ne doit pas être utilisé pour d’autres liquides, en particulier pas pour des carburants pour moteurs, des produits nettoyants et autres produits chimiques ! L’appareil peut être employé partout où l’on a besoin de transporter de l’eau, par exemple à la maison, dans le jardin et bien d’autres applications encore. Il est interdit de l’utiliser pour exploiter des bassins de piscine ! Lorsque vous employez l’appareil dans des eaux comprenant naturellement un fond boueux, placez l’appareil en le relevant légè- rement, par exemple, sur des briques. L’appareil ne convient pas à une utilisation continue, par exemple comme pompe de circulation dans un étang. La durée de vie D_DP_750_EX_BE_PT_SPK7.indb 19D_DP_750_EX_BE_PT_SPK7.indb 19 31.01.2018 15:15:2631.01.2018 15:15:26s

de l’appareil prévue de l’appareil pourrait en être raccourcie car l’appareil n’est pas conçu pour une sollicitation permanente. La machine doit exclusivement être em- ployée conformément à son a ectation. Chaque utilisation allant au-delà de cette a ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opéra- teur/l’exploitant est responsable. Veillez au fait que nos appareils, confor- mément à leur a ectation, n’ont pas été construits, pour être utilisés dans un envi- ronnement professionnel, industriel ou ar- tisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés in- dustrielles, tout comme pour toute activité équivalente.

4. Caractéristiques techniques

Branchement réseau ...............230 V~50 Hz puissance absorbée ......................750 watts Refoulement max. ....................... 16 000 l/h Hauteur manométrique max. ................. 7 m Profondeur d’immersion max. ............... 7 m Température de l’eau max. ................... 35 °C Raccord exible ........ env. 47,8 mm (F 1½) FI Corps étranger max. ...................... Ø 25 mm Hauteur de point de commutation : ............. MARCHE ............................ max. env. 62 cm Hauteur de point de commutation : ............. ARRÊT ............................................env. 5 cm Type de protection .................................IPX8

5. Avant la mise en service

Assurez-vous, avant de brancher la machine, que les données se trouvant sur la plaque si- gnalétique correspondent bien aux données du réseau. Avertissement ! Débranchez systématiquement la fi che de contact avant de paramétrer l’appa- reil. D_DP_750_EX_BE_PT_SPK7.indb 20D_DP_750_EX_BE_PT_SPK7.indb 20 31.01.2018 15:15:2631.01.2018 15:15:26s

L’installation de l’appareil se fait soit :

• fixe avec une tuyauterie rigide

• fixe avec une conduite souple Remarque : Clari ez avant la mise en service de la pompe les conditions particulières éven- tuelles de son installation ! Si par ex. une coupure de courant, des impuretés ou un joint défectueux peuvent entraîner des dommages, il faut installer des mesures de protection supplémentaires. Ces mesures de protection sont par exemple: Des pompes installées en parallèle sur un circuit électrique sécurisé séparé, des cap- teurs d’humidité pour la mise hors service, et des dispositifs de sécurité similaires. Dans le doute, faites-vous conseiller par un spé- cialiste en installations sanitaires. La quantité de refoulement maximale peut uniquement être atteinte avec le plus grand diamètre de conduite possible, si l’on raccorde de petits tuyaux ou conduites, la quantité de refoulement diminue. Pour cette raison, lors de l’utilisation du raccord exible universel ( g. 1/pos. 5), celui-ci devrait être raccourci jusqu’au branchement utilisé a n de ne pas réduire inutilement la quantité de liquide refoulé, comme indiqué dans la gure 4. Fixez les conduites exibles avec un collier de serrage (non compris dans la livraison) au niveau du raccord exible universel. A respecter ! Lors de l’installation, veillez à ne jamais sus- pendre l’appareil librement à la conduite de pression ni à le monter à un câble électrique. L’appareil doit être suspendu à la poignée prévue à cet e et ou être placé dans le fond de la cuve. A n de garantir un fonctionne- ment irréprochable de l’appareil, le fond de la cuve doit toujours être exempt de boue ou d’autres impuretés. Lorsque le niveau d’eau est trop bas, la boue qui se trouve dans la cuve peut rapidement sécher, ce qui est un obstacle au bon démarrage de l’appareil. Raison pour laquelle il est nécessaire de contrôler l’appareil régulièrement (en e ec- tuant des essais de démarrage). Remarque : La cuve de la pompe doit avoir une taille su sante a n que l’interrupteur à otteur puisse se mouvoir librement. D_DP_750_EX_BE_PT_SPK7.indb 21D_DP_750_EX_BE_PT_SPK7.indb 21 31.01.2018 15:15:2631.01.2018 15:15:26s

5.2 Branchement secteur

Danger ! Votre appareil est déjà pourvu d’une che à contact de protection. L’appareil est destiné à être raccordé à une prise de courant de sécurité 230 V ~ 50 Hz. Assurez-vous que la prise est assez sécurisée (au moins 6 A) et en parfait état de fonctionnement. Branchez la che de contact à la prise de courant et l’appareil est prêt au fonctionnement.

Après avoir lu attentivement les présentes instructions d’installation et de service, vous pouvez mettre l’appareil en service en res- pectant les points suivants :

• Vérifiez que l’appareil est placé de ma- nière stable.

• Vérifiez que la conduite de pression a été montée dans les règles de l’art.

• Assurez-vous que l’alimentation élec- trique est de 230 V ~ 50 Hz.

• Vérifiez que la prise de courant élec- trique est en bon état.

• Assurez-vous que l’humidité ou l’eau n’entre jamais en contact avec le bran- chement secteur.

• Assurez-vous que l’appareil ne fonc- tionne pas à sec.

• Pour éteindre l’appareil, veuillez dé- brancher la fiche de contact de la prise électrique. Réglage du point de mise en/hors circuit : Le point de contact de mise en/hors circuit peut être réglé en continu en déplaçant le réglage de la hauteur sur l’appareil. Pour cela la vis ( g. 2, point 6) doit être d’abord desserrée. La di érence de commutation peut être réglée de façon universelle en allongeant ou en raccourcissant le câble du otteur ( g. 3).

• L’interrupteur à flotteur doit être fixé de telle sorte que les hauteurs de point de commutation: MARCHE et la hauteur de point de commutation: ARRÊT puissent être atteintes facilement et avec peu d’efforts. Vérifiez ce point en plaçant l’appareil dans un récipient, rempli d’eau, et levez l’interrupteur à flotteur précautionneusement avec la main puis abaissez-le à nouveau. Vous pouvez voir ainsi si l’appareil se met en ou hors circuit.

• Veillez également à ce que l’écart entre la tête de l’interrupteur à flotteur et le support de câble ne soit pas inférieur à 10 cm. En cas d’écart trop faible, un fonctionnement irréprochable n’est pas garanti. D_DP_750_EX_BE_PT_SPK7.indb 22D_DP_750_EX_BE_PT_SPK7.indb 22 31.01.2018 15:15:2631.01.2018 15:15:26s

• Veillez lors du réglage de l’interrupteur à flotteur que ce dernier ne touche pas le fond avant la mise hors service de l’appareil. Attention ! Risque de fonc- tionnement à sec. Mode manuel : L’interrupteur à otteur doit être monté comme indiqué en gure 3. De cette ma- nière, l’appareil fonctionnera en continu. Dans ce mode de fonctionnement, surveillez constamment l’appareil a n d’éviter la marche à sec. Mettez l’appareil hors circuit (débrancher la che réseau) dès qu’il n’y a plus d’eau qui sort de la conduite de pres- sion.

7. Câble d’alimentation

Danger ! Si le remplacement du câble d’alimentation est nécessaire, cela doit être réalisé par le fa- bricant ou son agent pour éviter un danger.

8. Nettoyage, maintenance et

commande de pièces de rechange Danger !

• Avant chaque travail de maintenance, débranchez la fiche de contact.

• Lorsque vous l’utilisez en le transpor- tant, nettoyez l’appareil après chaque emploi avec de l’eau claire.

• En cas d’installation fixe, il est recom- mandé de contrôler tous les 3 mois le fonctionnement de l’interrupteur à flotteur.

• Éliminez les particules de peluches et fibres éventuellement déposées dans le bâti à l’aide d’un jet d’eau.

• Tous les 3 mois, enlevez la boue du fond de la cuve et nettoyez également les parois.

• Éliminer les dépôts de l’interrupteur à flotteur avec de l’eau claire. D_DP_750_EX_BE_PT_SPK7.indb 23D_DP_750_EX_BE_PT_SPK7.indb 23 31.01.2018 15:15:2631.01.2018 15:15:26s

8.1 Nettoyage de la roue à aubes

En cas de dépôt trop important dans le boîtier, la partie inférieure de l’appareil doit être démontée comme suit :

1. Détachez le panier d’aspiration du boî-

2. Nettoyez la roue à aubes avec de l’eau

claire. Attention ! Ne pas poser ou étayer l’ap- pareil sur la roue à aubes !

3. Le montage s’e ectue dans l’ordre in-

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• No. d’article de l’appareil

• No. d’identification de l’appareil

• No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations ac- tuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ulté- rieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses ac- cessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la régle- mentation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La tempé- rature de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. D_DP_750_EX_BE_PT_SPK7.indb 24D_DP_750_EX_BE_PT_SPK7.indb 24 31.01.2018 15:15:2631.01.2018 15:15:26s

11. Plan de recherche des erreurs

Dérangements Origines Solution L’appareil ne dé- marre pas. - Pas de tension réseau. - L’interrupteur à otteur ne com- mute pas. - Véri er la tension réseau. - Placer l’interrupteur à otteur dans une position plus élevée. L’appareil ne re- foule pas. - Filtre d’entrée bouché. - Tuyau de refoulement plié . - Nettoyer le ltre d’entrée au jet d’eau. - Défaire le point de pliage. L’appareil ne se met pas hors circuit. - L’interrupteur à otteur ne peut pas descendre . - Placer l’appareil correctement dans le fond de la cuve. Quantité à refou- ler insu sante. - Filtre d’entrée bouché. - Puissance diminuée par des produits mélangés à l’eau très encrassés et graissants. - Nettoyer le ltre d’entrée. - Nettoyer l’appareil et rempla- cer les pièces d’usure. L’appareil se dé- connecte après une brève durée de fonctionne- ment. - La protection du moteur décon- necte l’appareil à cause d’un trop grand encrassement de l’eau. - Température de l’eau trop éle- vée, la protection du moteur déconnecte. - Débrancher la prise réseau et nettoyez l’appareil ainsi que la cuve. - Veillez à la température maxi- male de l’eau de 35 °C ! D_DP_750_EX_BE_PT_SPK7.indb 25D_DP_750_EX_BE_PT_SPK7.indb 25 31.01.2018 15:15:2631.01.2018 15:15:26s

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage e ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éli- miner dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux pro- duits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modi cations techniques D_DP_750_EX_BE_PT_SPK7.indb 26D_DP_750_EX_BE_PT_SPK7.indb 26 31.01.2018 15:15:2631.01.2018 15:15:26s

Nous fournissons une garantie de 3 ans pour l’appareil décrit dans le mode d’emploi, en cas de vice de notre produit. Le délai de 3 ans commence avec la transmission du risque ou la prise en charge de l’appareil par le client. La condition de base pour le faire valoir de la garantie est un entretien en bonne et due forme, conformément au mode d’emploi, tout comme une utilisation de notre appareil selon l’application prévue. Vous conservez bien entendu les droits de garantie légaux pendant ces 3 ans. La garantie est valable pour l’ensemble de la République Fédérale d’Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l’interlocuteur du service après-vente compétent pour votre région ou l’adresse mentionnée ci-dessous. ISC (International Service Center) Eschenstrasse 6 94405 Landau/Isar, Duitsland Tel. Deutschsprachig: [phone] Tel. Nederlandstalig: [phone] Tel. Francophone: [phone] MAIL: [e-mail] D_DP_750_EX_BE_PT_SPK7.indb 27D_DP_750_EX_BE_PT_SPK7.indb 27 31.01.2018 15:15:2631.01.2018 15:15:26N
