D-PS 851 - Scie DURO PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse pendulaire
Marque	DURO PRO
Modèle	D-PS 851
Tension réseau	230 V ~ 50 Hz
Puissance absorbée	800 W
Fréquence (vitesse)	0–3100 tr/min
Hauteur de course	20 mm
Profondeur de coupe dans le bois	80 mm
Profondeur de coupe dans le plastique	10 mm
Profondeur de coupe dans le fer/aluminium	8 mm
Coupe d'onglet	Jusqu'à 45° (gauche et droite)
Poids	2,5 kg
Catégorie de protection	II / ☐
Niveau de pression acoustique (LpA)	91 dB(A), incertitude K=3 dB
Niveau de puissance acoustique (LWA)	102 dB(A), incertitude K=3 dB
Classe laser	2 (puissance < 1 mW)
Mouvement pendulaire réglable	Oui, 4 positions (0, I, II, III)
Présélection électronique de vitesse	Oui, régulateur continu
Éclairage LED intégré	Oui, commutable séparément du laser
Laser de guidage	Oui, pour coupes de précision
Fonction soufflage de poussière	Oui, commutable
Adaptateur pour aspiration des copeaux	Oui, avec pièce de réduction
Patin coulissant pour surfaces sensibles	Oui, amovible
Butée parallèle	Oui, incluse
Changement de lame sans outil	Oui, système de verrouillage rapide
Capot de protection	Oui, amovible pour changement de lame
Garantie	3 ans

FOIRE AUX QUESTIONS - D-PS 851 DURO PRO

Comment changer la lame de scie sur la D-PS 851 ?

Débranchez l'appareil. Placez le commutateur de mouvement pendulaire sur la position III. Retirez le capot de protection. Appuyez sur le logement de lame de scie, insérez la lame à fond (dents vers l'avant) puis relâchez. Replacez le capot. Vérifiez que la lame est bien fixée dans le galet de guidage.

Comment régler la vitesse de rotation ?

Utilisez le régulateur de vitesse (réf. 2) : tournez vers + pour augmenter, vers – pour diminuer. La plage va de 0 à 3100 tr/min. Adaptez la vitesse au matériau : faible (0-2) pour l'acier, moyenne (3-4) pour métal tendre/plastique, élevée (5) pour le bois.

Comment utiliser le laser de guidage ?

Le laser (classe 2) s'active avec l'interrupteur combiné (réf. 1). Un appui allume laser + LED, deux appuis : LED seule, trois : laser seul, quatre : tout éteint. La ligne laser indique la ligne de coupe. Nettoyez la sortie après usage. Ne regardez jamais directement le rayon.

Comment réaliser une coupe d'onglet ?

Retirez la vis de butée parallèle. Desserrez le levier de fixation du patin, tirez le patin vers l'arrière, pivotez-le à 45° gauche ou droite. Repoussez-le et resserrez le levier. Le patin s'enclenche à 0°, 15°, 30° et 45°. Pour un angle intermédiaire, poussez le patin vers l'avant avant de régler.

Quel est le niveau sonore de cette scie ?

Le niveau de pression acoustique est de 91 dB(A) et le niveau de puissance de 102 dB(A), avec une incertitude de 3 dB. Portez toujours une protection auditive lors de l'utilisation.

Comment nettoyer et entretenir la scie sauteuse ?

Débranchez l'appareil avant tout nettoyage. Nettoyez avec un chiffon humide et un peu de savon doux. N'utilisez pas de produits agressifs. Soufflez la poussière des fentes d'aération avec de l'air comprimé basse pression. Faites vérifier les charbons moteur s'ils étincellent excessivement.

Quels types de lames utiliser ?

Utilisez des lames de scie sauteuse à queue en T (compatibles avec le système de verrouillage). Choisissez la lame en fonction du matériau : bois, métal, plastique. Veillez à ce que la lame soit tranchante et non endommagée. Remplacez immédiatement les lames tordues ou fissurées.

Comment activer la fonction de soufflage de poussière ?

L'interrupteur de la fonction soufflage (réf. 6) se pousse vers l'arrière pour allumer (souffle sur la ligne de coupe) et vers l'avant pour éteindre. Cela maintient la zone de coupe dégagée.

Que faire si la scie ne démarre pas ?

Vérifiez que la fiche est bien branchée et que la prise fonctionne. Assurez-vous que l'interrupteur marche/arrêt (réf. 5) est en position avant. Si le problème persiste, le câble d'alimentation doit être remplacé par un professionnel. Ne tentez pas de réparer vous-même.

Comment stocker la scie sauteuse ?

Stockez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel, hors de portée des enfants. La température idéale est entre 5°C et 30°C. Conservez-le dans son emballage d'origine si possible.

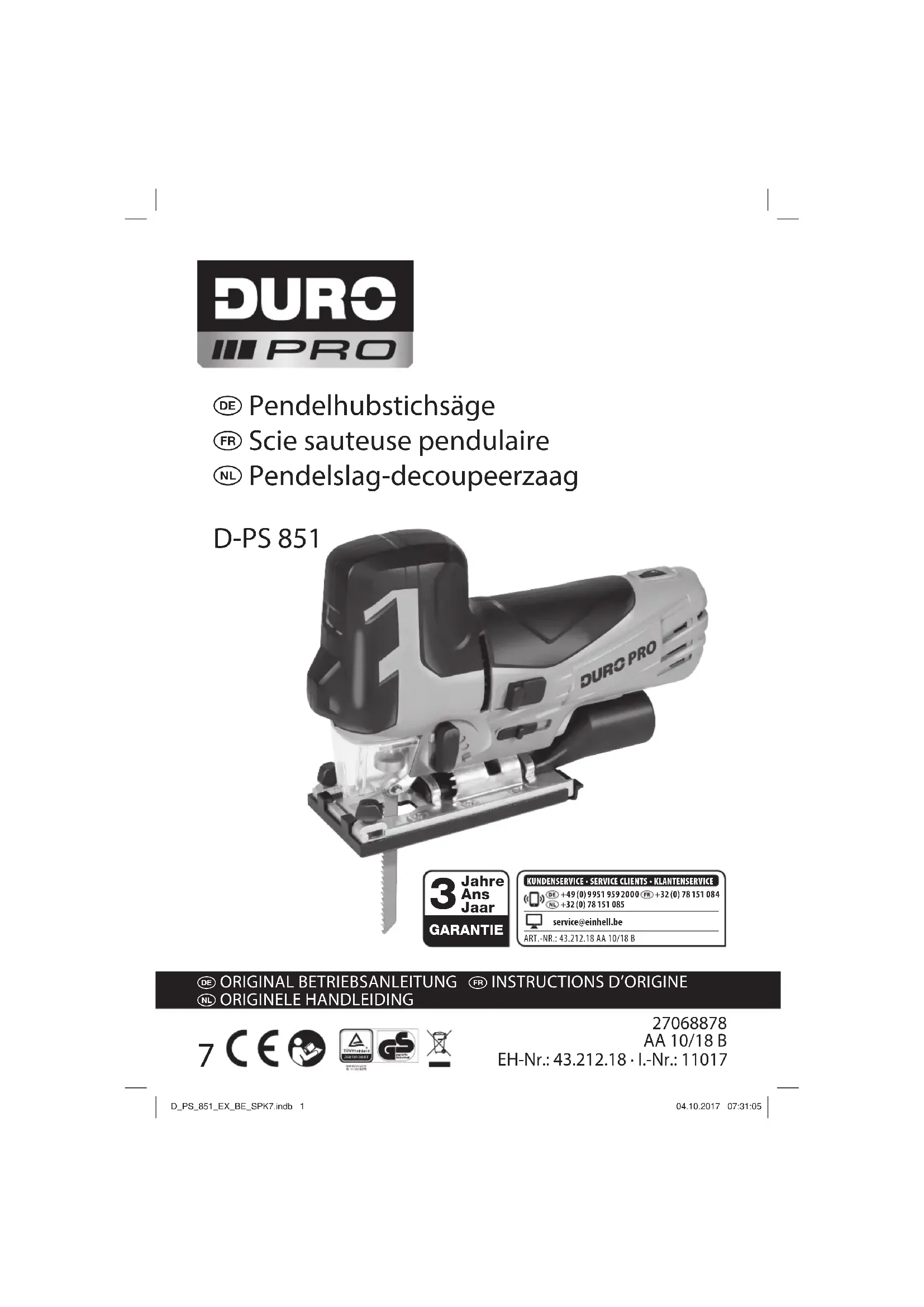

MODE D'EMPLOI D-PS 851 DURO PRO

DE Pendelhubstichsäge
FR Scie sauteuse pendulaire
NL Pendelslag-decoupeerzaag

D-PS 851

λ : 650 nm; P₀ : ≤ 1 mW

1. Avertissements de sécurité généraux pour l'outil .....27
2. Description de l'appareil et volume de livraison ....32
3. Utilisation conforme à l'aff ectation ....33
4. Données techniques ....34
5. Avant la mise en service ....35
6. Commande 38
7. Câble d'alimentation ....41
8. Nettoyage, maintenance et commande de pièces de rechange ...41
9. Mise au rebut et recyclage ....42
10. Stockage 42
11. Garantie ....44

MISE EN GARDE – Pour réduire le risque de blessures, l'utilisateur doit lire le manuel.

Prudence! Portez une protection de l'ouïe. L'exposition au bruit peut entraîner une perte de l'ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l'amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

Ce mode d'emploi peut être téléchargé également au format PDF sur internet à l'adresse www.isc-gmbh.info.

1. Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1. Sécurité de la zone de travail
   a. Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
   b. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées.
   c. Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2. Sécurité électrique

a. Il faut que les fi ches de l'outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront

FR

le risque de choc électrique.

b. Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant diff érentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

1. Sécurité des personnes
   a. Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
   b. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
   c. Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
   d. Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé

FR

laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.

e. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

f. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

1. Utilisation et maniement de l'outil électrique

a. Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour le-

quel il a été construit.

b. Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.

c. Débrancher la fi che de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d. Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.

e. Observer la maintenance de l'outil. Vérifi er qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant aff ecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

FR

f. Garder aff ûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g. Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations diff érentes de celles prévues pourrait donner lieu à des situations dangereuses.

5. Maintenance et entretien

a. Faire entretenir l'outil par un réparateur qualifié é utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Consignes spéciales de sécurité

- Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien spécialiste.

- Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.

- Afin d'éviter des dégâts au câble secteur, poussez toujours le câble secteur vers l'arrière de l'appareil.

- Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une sec-tion transversale minimale de 1,5 mm ² . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.

- Gardez les outils dans un endroit sûr, hors deportée des enfants.

- Portez toujours des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant de la poussière.

- Ne laissez pas de clés à outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l'appareil.

- Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas

30

FR

glisser.

• Il est interdit d'usiner des matériaux contenant de l'amiante! Respectez la consigne de prévention d'accidents correspondante de l'association professionnelle oncernée!
• Utilisez seulement des pièces de rechange originales.
• Seul un électricien confirmé est autorisé à effec-tuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe.
• Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aiguës. Ne saisissez pas l'appareil électrique par le câble.
  • Gardez votre lieu de travail en ordre.

• Vérifiez que l'interrupteur est bien en position hors circuit lorsque vous connectez l'appareil au secteur.

• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.

• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
• Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.
• Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!
• Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie.
• Nettoyez votre outil uniquement avec un chiffon humide. N'utilisez aucun produit de nettoyage agressif.
• Contrôler le fonctionnement de votre outil. Si le fonctionnement est anormal, faites vérifier votre outil. Tous les travaux de maintenance et d'ins-pection ne doivent être effectués que par un électricien spécialiste ou par l'entreprise ISC GmbH.
• Contrôlez les vis de fixation Contrôlez régulièrement les vis de fixa-

31

FR

tion et assurez-vous qu'elles sont bien toutes serrées à fond. Resserrez immédiatement les vis lâches, sinon, risque de blessures graves.

- Maintenez l'appareil au niveau des poignées isolées lorsque vous réalisez des travaux pour lesquels l'outil employé est susceptible de toucher des câbles électriques cachés ou le propre câble de l'appareil. Le contact avec une conduite conductrice de tension peut également mettre sous tension des pièces en métal de l'appareil et entraîner une décharge électrique.

Indications particulières relatives au laser

Danger! Rayon laser

Ne pas regarder en direction du rayon Classe de laser 2

• Ne fixez pas le rayon laser des yeux sans protection.

• Ne regardez jamais directement dans le faisceau des rayons.

• Le rayon laser ne doit jamais être dirigé sur des surfaces réverbérantes, ni sur des animaux ou personnes. Même un rayon laser de faible puissance peut occasionner des dommages aux yeux.

• Attention - si vous procédez d'autre manière que celle indiquée ici, cela peut entraîner une exposition dangereuse au rayon.

• Ne jamais ouvrir le module du laser.

• Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gures 1/2/3)

1. Voyant LED de l'interrupteur marche/arrêt
2. Régulateur de vitesse de rotation
3. Câble réseau
4. Adaptateur pour aspiration de la poussière
5. Interrupteur marche/arrêt
6. Interrupteur pour la fonction poussière-souffl age
7. Patin réglable
8. Graduation pour patin
9. Patin coulissant
10. Commutateur mouvement pendulaire
11. Galet de guidage
12. Vis de fixation pour la butée parallèle

32

FR

1. Recouvrement de protection
2. Butée parallèle
3. Levier de fixation pour patin
4. Logement de lame de scie
5. Voyant LED/laser
6. Lame de scie (non comprise dans la livraison)
7. Pièce de réduction

2.2 Volume de livraison

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Scie sauteuse pendulaire
- Butée parallèle
- Adaptateur pour aspiration des copeaux
- Mode d'emploi d'origine

3. Utilisation conforme à l'aff ectation

La scie sauteuse pendulaire est destinée au sciage du bois, des métaux, des métaux non ferreux et des plastiques sous réserve d'utiliser la lame de scie correspondante.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

33

4. Données techniques

Tension du réseau : ...... 230 V\~ 50 Hz

Puissance absorbée : 800 W

Fréquence : 0-3100 tr/min

Hauteur de course : ....20 mm

Profondeur de coupe : ....80 mm

Profondeur de coupe plastique : .....10 mm

Profondeur de coupe fer/aluminium : . 8 mm

Coupe d'onglet : ....

jusqu'à 45° (gauche et droite)

Catégorie de protection : ......II / ☐

Poids : 2,5 kg

Danger!

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.

Niveau de pression

acoustique L_pA ..... 91 dB(A)

Incertitude K_dA .....3 dB

Niveau de puissance

acoustique L _WA ...... 102 dB(A)

Incertitude K_WA .....3 dB

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de l'ouïe.

Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745.

Coupe de bois

Valeur d'émission de vibration

a _ h = 1 5, 5 m / s ^ 2

Insécurité K = 2,2 m/s²

Coupe de tôle

Valeur d'émission de vibration

a _ h = 1 3, 2 m / s ^ 2

Insécurité K = 2,0 m/s²

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée (EN60745) et peut être utilisée pour comparer un outil à un autre.

La valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.

Advertisement:

— l'émission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, se-

lon les méthodes d'utilisation de l'outil; et.

— les mesures de sécurité visant à protéger l'opérateur, qui sont basées sur une estimation de l'exposition dans les conditions d'utilisation réelles (compte tenu de toutes les parties constituantes du cycle de fonctionnement, telles que les temps d'arrêt de l'outil et de fonctionnement au repos, en plus du temps de déclenchement).

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

Prudence!

Risques résiduels

Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les

dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-poussière adéquat n'est porté.
2. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement!

Débranchez systématiquement la prise de courant avant d'eff ectuer tout réglage, entretient, nettoyage et après utilisation.

5.1 Recouvrement de protection (fi gure 1/pos. 13)

• Le recouvrement de protection (13) protège des contacts involontaires avec la lame de scie (18), tout en permettant d'observer quand même la zone de coupe.
• Le recouvrement de protection (13) doit toujours être monté lorsqu'on effectue les coupes.

FR

- Le capot de protection (13) peut être retiré vers l'avant comme illustré sur la figure 2. Pour ce faire, pressez légèrement le capot sur sa face supérieure.

5.2 Changement de lame de scie (fi gure 3/pos. 18)

Attention!

• Vous pouvez insérer ou remplacer les lames de scie sans utiliser d'outils supplémentaires.
• Débranchez la fiche réseau avant d'insérer ou de remplacer une lame de scie.
• Positionnez le commutateur pour le mouvement pendulaire (10) sur la position III (figure 8).
• Les dents de la lame de scie sont très aiguisées.
• Retirez le recouvrement de protection (13).
• Appuyez sur le logement pour lame de scie (16) et insérez la lame de scie (18) dans le logement de lame de scie (16) jusqu'à la butée (figure 3). Les dents de la lame de scie doivent être orientées vers l'avant.

• Laissez glisser le logement pour lame de scie (16) à nouveau vers l'arrière. La lame de scie (18) doit être placée dans le galet de guidage (11).

• Vérifiez si la lame de scie (18) est solide- ment fixée dans le logement.

• Repoussez le recouvrement de protection (13) à partir de l'avant sur la scie sauteuse pendulaire.
• Pour retirer la lame de scie, procédez dans le sens inverse des étapes.

5.3 Montage de la butée parallèle (fi g. 4/pos. 14)

• La butée parallèle (14) permet d'effectuer des coupes parallèles.
• Desserrez les deux vis de fixation (12) situées sur le patin (7).
• Poussez ensuite la butée parallèle (14) dans les guides du patin (7). Vous pouvez insérer la butée parallèle (14) sur le côté gauche ou droit de l'appareil.
• Orientez la barre de guidage toujours vers le bas. Réglez l'écart nécessaire à l'aide de la graduation de mesure de la butée parallèle (14) et resserrez les vis de fixation (12).

5.4 Réglage du patin pour les coupes d'onglet (fi gure 1, 5)

• Retirez la vis d'arrêt de la butée parallèle pour les coupes d'onglet (figure 1/pos. 12).
• Desserrez le levier de fixation (15) du patin.
• Tirez le patin (7) légèrement vers l'arrière. Le patin peut être désormais pivoté de 45° vers la gauche ou vers la droite.
• Si le patin (7) est de nouveau poussé vers l'avant, cela fonctionnera uniquement dans les positions d'enclenchements se trouvant à 0°, 15°, 30° et 45° qui figurent sur la graduation du patin (8). Placez le patin dans la position correspondante et serrez le levier de fixation (15).
• Le patin (7) peut cependant être réglé sans problème sur un degré d'angle différent. Pour ce faire, poussez le patin (7) vers l'avant, réglez sur l'angle souhaité et serrez à nouveau le levier de fixation (15).

Attention!

Pour réaliser des coupes d'onglet, les vis de fi xation pour la butée parallèle (12) doivent être retirées.

5.5 Adaptateur pour aspiration des copeaux (fi gure 6a/ pos. 4)

• Branchez votre scie sauteuse pendulaire à l'aide de l'adaptateur pour aspiration des copeaux (4) sur un aspirateur. De cette manière, vous aurez une aspiration optimale de la pièce à usiner. Les avantages : vous ménagez l'appareil ainsi que votre propre santé. En outre, votre espace de travail reste propre et sûr.
• La poussière dégagée pendant le travail peut être dangereuse. Veuillez respecter les consignes de sécurité à ce sujet.
• Insérez l'adaptateur (4) comme représenté sur l'illustration 6. L'adaptateur (4) doit s'enclencher de façon audible afin d'être fixé dans le patin (7).
• Branchez le tuyau d'aspiration de votre aspirateur sur l'ouverture de l'adaptateur (4). Veillez à ce que le branchement entre les appareils soit étanche.
• Pour pouvoir utiliser différents aspirateurs, une pièce de réduction est comprise dans la livraison (figure 6 b/ pos. 19). Branchez la pièce de réduction (19) sur l'adaptateur (4) comme indiqué sur la figure 6b.

FR

6.Commande

6.1 Interrupteur marche/arrêt (fi g. 1/pos. 5)

Mise en circuit :

Poussez l'interrupteur marche/arrêt (5) vers l'avant.

Mise hors circuit :

Poussez l'interrupteur marche/arrêt (5) vers l'arrière.

6.2 Présélection électronique de la vitesse de rotation (fi gure 7/pos. 2)

A l'aide du régulateur de vitesse de rotation, on peut programmer au préalable la vitesse de rotation souhaitée. Tournez le régulateur de vitesse de rotation dans le sens PLUS afi n d'augmenter la vitesse de rotation, tournez le régulateur de vitesse de rotation dans le sens MOINS afi n de diminuer la vitesse de rotation. La fréquence appropriée dépend du matériau utilisé et des conditions de travail.

Les règles générales en matière de vitesse de coupe pour des travaux générant des copeaux sont également valables dans ce cas de fi gure. Avec des lames de scie fi nes, vous pouvez en général travailler avec une fréquence plus élevée ; des lames de scie plus épaisses nécessitent des vitesses plus faibles.

Position 0-2 = fréquence faible (pour acier)

Position 3-4 = fréquence moyenne (pour acier, métal tendre, plastique)

Position 5 = fréquence élevée (pour bois tendre, bois dur, métal tendre, plastique)

6.3 Réglage mouvement pendulaire (fi - gure 8/pos. 10)

• Sur le commutateur pour mouvement pendulaire (10), on peut régler l'amplitude du mouvement pendulaire de la lame de scie (18) lors de la course.
• Vous pouvez adapter la vitesse de coupe, la performance de coupe et le type de coupe à la pièce à usiner.

Placez le commutateur pour mouvement pendulaire (10) sur l'une des positions suivantes :

Position 0 = pas d'oscillation

Matériau : caoutchouc, céramique, aluminium, acier

Remarque : pour des arrêtes de coupe fi nes et nettes, les matériaux fi ns (par ex. tôles) et les matériaux durs.

Matériau : plastique, bois, aluminium

Remarque : pour les matériaux durs

Position II = oscillation moyenne

Matériau : bois

Remarque : pour matériaux tendres et le sciage dans le sens des fi bres

La meilleure combinaison de réglage de vitesse de rotation et de mouvement pendulaire dépend du matériau à usiner. Nous recommandons de déterminer le réglage idéal toujours en faisant une coupe d'essai sur une pièce de rebut.

6.4 Fonction souffl age poussière (fi gure 8/pos. 6)

Grâce à un jet d'air que l'on peut brancher en plus, la ligne de coupe reste exempte de poussière et de copeaux.

• Pour allumer, l'interrupteur de la fonction de soufflerie de la poussière (8) doit être poussé vers l'arrière.
• Pour éteindre, l'interrupteur de la fonction de soufflerie de la poussière (8) doit être à nouveau poussé vers l'avant.

6.5 Exécution de coupes

• Assurez-vous que l'interrupteur marche/arrêt (5) se trouve sur la position 0 (Arrêt). A ce moment-là, seulement branchez la fiche de contact sur une prise de courant appropriée.
• Allumez la scie sauteuse pendulaire uniquement après avoir inséré une lame de scie.
• N'utilisez que des lames de scie en bon état. Remplacez immédiatement les lames de scie usées, tordues ou fissurées.
• Placez le pied de la scie à plat sur la pièce à usiner. Allumez la scie sauteuse pendulaire.
• Laissez tourner la lame de scie jusqu'à ce qu'elle ait atteint sa pleine vitesse. Guidez ensuite lentement la lame de scie le long de la ligne de coupe. Appuyez ce-faisant seulement légèrement sur la lame de scie.
• Lorsque l'on scie du métal, il faut appliquer un réfrigérant approprié sur la ligne de coupe.
• Veillez ce-faisant à l'épaisseur de matériau maximale pouvant être usinée.

Bois 80 mm
Plastique 10 mm
Métal 8 mm

FR

6.6 Exécution de coupes ciblées (fi gure 9)

Percez un trou de 10 mm à l'aide de la per- ceuse dans la zone à découper. Insérez la lame de scie dans ce trou et commencez à découper la zone souhaitée.

6.7 Exécution de coupes parallèles (fi - gure 10)

• Montez la butée parallèle et ajustez en fonction (cf. point 5.3).
• Tenir compte des remarques du point 6.5.
• Exécutez la coupe comme indiqué sur la figure 10.

6.8 Coupe d'onglet (fi gure 11)

• Réglez l'angle correspondant sur le patin (cf. point 5.4).
  • Tenez compte des remarques du point 6.5.
• Exécutez la coupe comme indiqué sur la figure 11.

6.9 Utilisation du laser et de l'éclairage LED

• Le laser (17) vous permet d'exécuter des coupes de précision à l'aide de votre scie sauteuse pendulaire.
• La lumière laser est générée par une diode laser. La lumière laser s'étire en une ligne et sort par l'orifice de sortie

du laser. Vous pouvez alors utiliser cette ligne comme repère optique de la ligne de coupe pour une coupe de précision. Respectez les consignes de sécurité laser.

• La lampe LED (17) permet en plus d'éclairer la zone de coupe
• La mise en/hors circuit du laser et de la lampe LED se fait par le biais de l'interrupteur combiné lampe/laser à LED (1). Après avoir enfi ché la fi che de contact dans la prise de courant, vous pouvez choisir avec l'interrupteur combiné lampe/laser à LED parmi les possibilités suivantes :

Actionnement 1 fois : laser allumé - LED allumé Actionnement 2 fois : laser éteint - LED allumé Actionnement 3 fois : laser allumé - LED éteint Actionnement 4 fois : laser éteint - LED éteint

• Le rayon laser et l'éclairage à LED peuvent être influencés par des dépôts de poussière et de copeaux. Par conséquent, nettoyez l'ouverture de sortie du rayon laser et de la lampe LED après chaque emploi.
• Mettez le laser toujours hors circuit, lorsque vous ne l'utilisez pas.

40

FR

• Mettez toujours la lampe LED hors circuit lorsque vous ne l'employez pas.
• L'alimentation en courant du laser et de l'éclairage à LED se fait par le biais de la tension de secteur. Ainsi, aucune batterie n'est nécessaire.

6.10 Utilisation du patin coulissant (fi gure 12/pos. 9)

• Lors du traitement de surfaces sensibles, vous pouvez utiliser le patin coulissant (9) afin de protéger la surface des rayures.
• Accrochez le patin coulissant (9) à l'avant de la semelle (7) et appuyez sur l'arrière en le soulevant jusqu'à ce qu'il s'enclenche sur la semelle (7).
• Pour retirer le patin coulissant (9), détachez-le à l'arrière de la semelle et retirez-le par l'avant.

7. Câble d'alimentation

Danger!

Si le remplacement du câble d'alimentation est nécessaire, cela doit être réalisé par le fabricant ou son agent pour éviter un danger.

8. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 charbons moteur

Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité.

Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
  • No. d'article de l'appareil
  • No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

11. Garantie

Nous fournissons une garantie de 3 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice de notre produit. Le délai de 3 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valoir de la garantie est un entretien en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 3 ans.

La garantie est valable pour l'ensemble de la République Fédérale d'Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l'interlocuteur du service après-vente compétent pour votre région ou l'adresse mentionnée ci-dessous.
