D-PS 850 - Scie DURO PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie
Puissance	850 W
Vitesse à vide	0-3000 tr/min
Longueur de la lame	250 mm
Profondeur de coupe	80 mm
Poids	3,5 kg
Utilisation recommandée	Coupe de bois, plastique et matériaux similaires
Système de sécurité	Protection contre les surcharges
Maintenance	Vérifier régulièrement l'état de la lame et nettoyer le filtre à poussière
Accessoires inclus	Lame de scie, clé de service
Garantie	2 ans

FOIRE AUX QUESTIONS - D-PS 850 DURO PRO

Comment changer la lame de la scie DURO PRO D-PS 850 ?

Pour changer la lame, débranchez d'abord la scie. Utilisez la clé fournie pour desserrer les vis de fixation de la lame. Retirez la lame usée et remplacez-la par une nouvelle, en veillant à bien l'aligner. Serrez les vis et rebranchez la scie.

Quel type de lame dois-je utiliser avec la scie DURO PRO D-PS 850 ?

La scie DURO PRO D-PS 850 est compatible avec des lames de 850 mm de longueur. Assurez-vous de choisir une lame adaptée au matériau que vous souhaitez couper.

La scie ne démarre pas, que faire ?

Vérifiez que la scie est correctement branchée et que le cordon d'alimentation n'est pas endommagé. Assurez-vous également que le bouton de sécurité est désactivé et que le moteur n'est pas en surchauffe.

Comment nettoyer ma scie DURO PRO D-PS 850 ?

Après chaque utilisation, débranchez la scie et utilisez un chiffon humide pour nettoyer les surfaces. Évitez d'utiliser des produits chimiques agressifs. Assurez-vous également que les orifices de ventilation ne sont pas obstrués.

Quels sont les accessoires recommandés pour la scie DURO PRO D-PS 850 ?

Il est recommandé d'utiliser des lames de qualité adaptées à votre projet, ainsi que des lunettes de protection et des gants pour assurer votre sécurité lors de l'utilisation de la scie.

Comment régler la profondeur de coupe de la scie ?

Pour régler la profondeur de coupe, localisez le levier de réglage sur le côté de la scie. Déverrouillez le levier, ajustez la base de la scie à la profondeur souhaitée, puis verrouillez le levier en place.

Y a-t-il une garantie pour la scie DURO PRO D-PS 850 ?

Oui, la scie DURO PRO D-PS 850 est généralement couverte par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour les détails spécifiques de la garantie.

Comment résoudre un problème de surchauffe du moteur ?

Si le moteur surchauffe, arrêtez immédiatement la scie et débranchez-la. Laissez le moteur refroidir pendant au moins 30 minutes. Vérifiez également que les orifices de ventilation ne sont pas obstrués et nettoyez-les si nécessaire.

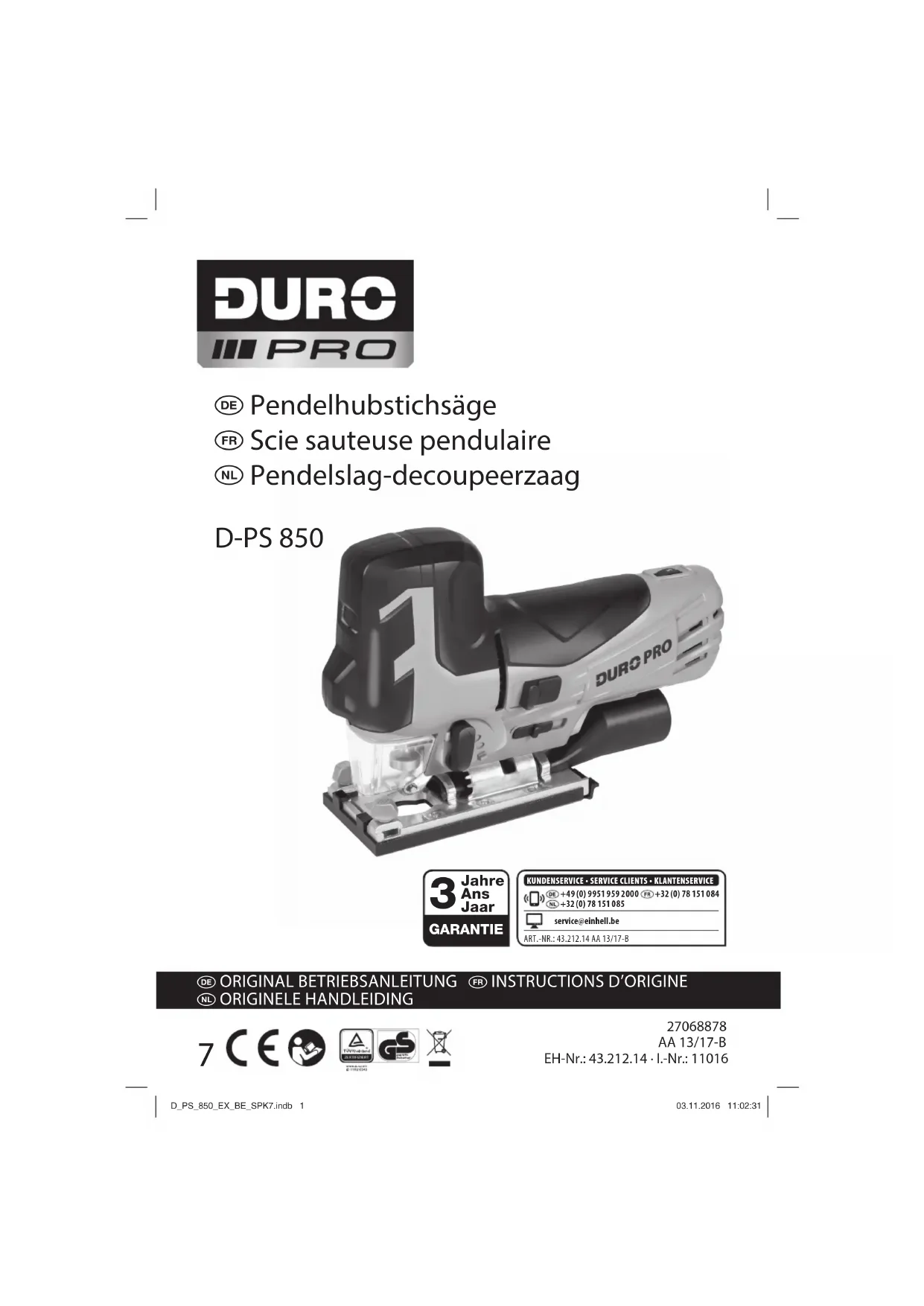

MODE D'EMPLOI D-PS 850 DURO PRO

Scie sauteuse pendulaire

1. Avertissements de sécurité généraux pour l’outil ....................................22

2. Description de l’appareil et volume de livraison .......................................26

8. Nettoyage, maintenance et commande de pièces de rechange ...............32

MISE EN GARDE – Pour réduire le risque de blessures, l’utilisateur doit lire le manuel. Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nui- sible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! D_PS_850_EX_BE_SPK7.indb 21D_PS_850_EX_BE_SPK7.indb 21 03.11.2016 11:02:4103.11.2016 11:02:41s

Danger ! Lors de l’utilisation d’appareils, il faut respecter cer- taines mesures de sécurité a n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conser- ver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’em- ploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité. Ce mode d’emploi peut être téléchargé également au format PDF sur internet à l’adresse www.isc-gmbh.info.

1. Avertissements de sécurité généraux

pour l’outil AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et ins- tructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et ins- tructions pour une consultation ultérieure. Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1. Sécurité de la zone de travail

a. Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en pre- sence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent en ammer les poussières ou les fumées. c. Maintenir les enfants et les personnes pré- sentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2. Sécurité électrique

a. Il faut que les fi ches de l’outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des ches non modi ées et des socles adaptés réduiront le risque de choc électrique. b. Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil augmentera le risque de choc électrique. d. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la cha- leur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou em- mêlés augmentent le risque de choc électrique. e. Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation exté- rieure. L’utilisation d’un cordon adapté à l’utilisa- tion extérieure réduit le risque de choc électrique. D_PS_850_EX_BE_SPK7.indb 22D_PS_850_EX_BE_SPK7.indb 22 03.11.2016 11:02:4103.11.2016 11:02:41s

f. Si l’usage d’un outil dans un emplacement hu- mide est inévitable, utiliser une alimentation protégée par un dispositif à courant diff éren- tiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique.

3. Sécurité des personnes

a. Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’em- prise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appro- priées réduiront les blessures de personnes. c. Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en posi- tion marche est source d’accidents. d. Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée xée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. e. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f. S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g. Si des dispositifs sont fournis pour le raccorde- ment d’équipements pour l’extraction et la ré- cupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4. Utilisation et maniement de l’outil électrique

a. Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b. Ne pas utiliser l’outil si l’interrupteur ne per- met pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer. c. Débrancher la fi che de la source d’alimen- tation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. d. Conserver les outils à l’arrêt hors de la por- tée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utili- sateurs novices. e. Observer la maintenance de l’outil. Vérifi er qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cas- sées ou toute autre condition pouvant aff ecter le fonctionnement de l’outil. En cas de dom- mages, faire réparer l’outil avant de l’utiliser. D_PS_850_EX_BE_SPK7.indb 23D_PS_850_EX_BE_SPK7.indb 23 03.11.2016 11:02:4103.11.2016 11:02:41s

De nombreux accidents sont dus à des outils mal entretenus. f. Garder aff ûtés et propres les outils permettant de couper. Des outils destinés à couper correc- tement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g. Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations di érentes de celles prévues pourrait donner lieu à des situations dangereuses.

5. Maintenance et entretien

a. Faire entretenir l’outil par un réparateur qualifi é utilisant uniquement des pièces de re- change identiques. Cela assurera que la sécurité de l’outil est maintenue. Consignes spéciales de sécurité

Contrôlez, avant chaque utilisation, l’appareil, le câble de raccordement et la fiche. Utilisez l’appareil seulement si son état est parfait et s’il n’est pas endommagé. En cas de dégâts, les pièces endom- magées doivent être remplacées immédiatement par un électricien spécialiste.

Retirez la fiche secteur de la prise de courant avant tout travail sur l’appareil, avant le remplacement d’un outil et pendant que l’appareil n’est pas utili- sé.

Afin d’éviter des dégâts au câble secteur, poussez toujours le câble secteur vers l’arrière de l’appareil.

Si vous travaillez en plein air, n’utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une sec-tion transversale minimale de 1,5 mm

. Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d’eau.

Gardez les outils dans un endroit sûr, hors deportée des enfants.

Portez toujours des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu’un masque respiratoire pendant tous les travaux produisant de la poussière.

Ne laissez pas de clés à outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l’appareil.

Veillez à ce que la pièce à usiner soit bien arrêtée afin qu’elle ne puisse pas glisser.

Il est interdit d’usiner des matériaux contenant de l’amiante! Respectez la consigne de prévention d’accidents correspondante de l’association profes- sionnelle oncernée!

Utilisez seulement des pièces de rechange origi- nales.

Seul un électricien confirmé est autorisé à ef- fec-tuer des réparations.

Le bruit développé à la place de travail peut dé- passer 85 dB(A). L’opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l’ouïe.

Gardez votre position de sécurité. Evitez des positions anormales du corps.

N’exposez pas votre appareil électrique à la pluie. N`utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.

Ne portez pas l’appareil électrique par le câble secteur. Protégez le câble secteur contre l’endom- magement par de l’huile, des solvants et des arêtes aiguës. Ne saisissez pas l’appareil électrique par le câble.

Vérifiez que l’interrupteur est bien en position hors circuit lorsque vous connectez l’appareil au secteur.

Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.

Pour votre propre sécurité, n’utilisez que les ac- cessoires et les appareils auxiliaires produits par le fabricant de cet appareil.

Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.

Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!

Veillez à une avance régulière, afin de réduire le risque d’accidents et de prolonger la durée de vie de la lame de sciage et de la scie.

Nettoyez votre outil uniquement avec un chiffon humide. N’utilisez aucun produit de nettoyage agressif.

Contrôler le fonctionnement de votre outil. Si le fonctionnement est anormal, faites vérifier votre outil. Tous les travaux de maintenance et d’ins-pection ne doivent être effectués que par un électricien spécialiste ou par l’entreprise ISC GmbH.

Contrôlez les vis de fixation Contrôlez régulièrement les vis de fixation et assu- rez-vous qu’elles sont bien toutes serrées à fond. Resserrez immédiatement les vis lâches, sinon, risque de blessures graves.

Maintenez l’appareil au niveau des poignées isolées lorsque vous réalisez des travaux pour lesquels l’outil employé est susceptible de tou- cher des câbles électriques cachés ou le propre câble de l’appareil. Le contact avec une conduite conductrice de tension peut également mettre sous tension des pièces en métal de l’appareil et entraîner une décharge électrique. Indications particulières relatives au laser Danger ! Rayon laser Ne pas regarder en direction du rayon Classe de laser 2 VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 Ǹ: 650 nm; P

Ne fixez pas le rayon laser des yeux sans protection.

Ne regardez jamais directement dans le faisceau des rayons.

Le rayon laser ne doit jamais être dirigé sur des surfaces réverbérantes, ni sur des animaux ou per- sonnes. Même un rayon laser de faible puissance peut occasionner des dommages aux yeux.

Attention - si vous procédez d’autre manière que celle indiquée ici, cela peut entraîner une exposi- tion dangereuse au rayon.

2. Description de l’appareil et volume de

1. Voyant LED de l’interrupteur marche/arrêt

2. Régulateur de vitesse de rotation

4. Adaptateur pour aspiration de la poussière

5. Interrupteur marche/arrêt

6. Interrupteur pour la fonction poussière-sou age

8. Graduation pour patin

10. Commutateur mouvement pendulaire

11. Galet de guidage

12. Vis de xation pour la butée parallèle

15. Levier de xation pour patin

16. Logement de lame de scie

17. Voyant LED/laser

18. Lame de scie (non comprise dans la livraison)

19. Pièce de réduction

2.2 Volume de livraison

Ouvrez l’emballage et prenez l’appareil en le sor- tant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Scie sauteuse pendulaire

Adaptateur pour aspiration des copeaux

Mode d’emploi d’origine

3. Utilisation conforme à l’aff ectation

La scie sauteuse pendulaire est destinée au sciage du bois, des métaux, des métaux non ferreux et des plastiques sous réserve d’utiliser la lame de scie corres- pondante. La machine doit exclusivement être employée confor- mément à son a ectation. Chaque utilisation allant au-delà de cette a ectation est considérée comme non conforme. Pour les dommages en résultant ou les bles- sures de tout genre, le producteur décline toute respon- sabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur a ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appa- reil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. D_PS_850_EX_BE_SPK7.indb 26D_PS_850_EX_BE_SPK7.indb 26 03.11.2016 11:02:4103.11.2016 11:02:41s

4. Données techniques

Tension du réseau : ................................... 230 V~50 Hz Puissance absorbée : ........................................... 800 W Fréquence : ............................................. 0-3100 tr/min Hauteur de course : ............................................20 mm Profondeur de coupe : ........................................80 mm Profondeur de coupe plastique : .........................10 mm Profondeur de coupe fer/aluminium : ..................8 mm Coupe d’onglet : ..............jusqu’à 45° (gauche et droite) Catégorie de protection : .....................................II /

Poids : .................................................................. 2,5 kg Danger ! Bruit et vibration Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745. Niveau de pression acoustique L

........................................................ 3 dB Niveau de puissance acoustique L

....................................................... 3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Coupe de bois Valeur d’émission de vibration a

Insécurité K = 2,2 m/s

Coupe de tôle Valeur d’émission de vibration a

Insécurité K = 2,0 m/s

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d’essai normalisée (EN60745) et peut être utilisée pour comparer un outil à un autre. La valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l’ex- position. La valeur d’émission de vibration indiquée peut égale- ment être utilisée pour estimer l’altération au début. Advertisement: − l’émission de vibration au cours de l’utilisation réelle de l’outil électrique peut di érer de la valeur totale déclarée, selon les méthodes d’utilisation de l’outil; et − les mesures de sécurité visant à protéger l’opé- rateur, qui sont basées sur une estimation de l’exposition dans les conditions d‘utilisation réelles (compte tenu de toutes les parties constituantes du cycle de fonctionnement, telles que les temps d’arrêt de l’outil et de fonctionnement au repos, en plus du temps de déclenchement). Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en excellent état.

Entretenez et nettoyez l’appareil régulièrement.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utili- sez pas.

Prudence ! Risques résiduels Même en utilisant cet outil électrique conformé- ment aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-pous-

sière adéquat n’est porté.

2. Dé cience auditive si aucun casque anti-bruit ap-

proprié n’est porté.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation cor- respondent bien aux données du réseau. Avertissement ! Débranchez systématiquement la prise de courant avant d’eff ectuer tout réglage, entretient, net- toyage et après utilisation.

Le recouvrement de protection (13) protège des contacts involontaires avec la lame de scie (18), tout en permettant d’observer quand même la zone de coupe.

Le recouvrement de protection (13) doit toujours être monté lorsqu’on effectue les coupes.

Le capot de protection (13) peut être retiré vers l’avant comme illustré sur la figure 2. Pour ce faire, pressez légèrement le capot sur sa face supérieure.

Vous pouvez insérer ou remplacer les lames de scie sans utiliser d’outils supplémentaires.

Débranchez la fiche réseau avant d’insérer ou de remplacer une lame de scie.

Positionnez le commutateur pour le mouvement pendulaire (10) sur la position III (figure 8).

Les dents de la lame de scie sont très aiguisées.

Appuyez sur le logement pour lame de scie (16) et insérez la lame de scie (18) dans le logement de lame de scie (16) jusqu’à la butée (figure 3). Les dents de la lame de scie doivent être orientées vers l’avant.

Laissez glisser le logement pour lame de scie (16) à nouveau vers l’arrière. La lame de scie (18) doit être placée dans le galet de guidage (11).

Vérifiez si la lame de scie (18) est solidement fixée dans le logement.

Repoussez le recouvrement de protection (13) à partir de l’avant sur la scie sauteuse pendulaire.

Pour retirer la lame de scie, procédez dans le sens inverse des étapes.

5.3 Montage de la butée parallèle (fi g. 4/pos. 14)

La butée parallèle (14) permet d’effectuer des coupes parallèles.

Desserrez les deux vis de fixation (12) situées sur le patin (7).

Poussez ensuite la butée parallèle (14) dans les guides du patin (7). Vous pouvez insérer la butée parallèle (14) sur le côté gauche ou droit de l’ap- pareil.

Orientez la barre de guidage toujours vers le bas. Réglez l’écart nécessaire à l’aide de la graduation de mesure de la butée parallèle (14) et resserrez les vis de fixation (12). D_PS_850_EX_BE_SPK7.indb 28D_PS_850_EX_BE_SPK7.indb 28 03.11.2016 11:02:4203.11.2016 11:02:42s

5.4 Réglage du patin pour les coupes d’onglet

Desserrez le levier de fixation (15) du patin.

Tirez le patin (7) légèrement vers l’arrière. Le patin peut être désormais pivoté de 45° vers la gauche ou vers la droite.

Si le patin (7) est de nouveau poussé vers l’avant, cela fonctionnera uniquement dans les positions d’enclenchements se trouvant à 0°, 15°, 30° et 45° qui figurent sur la graduation du patin (8). Placez le patin dans la position correspondante et serrez le levier de fixation (15).

Le patin (7) peut cependant être réglé sans pro- blème sur un degré d’angle différent. Pour ce faire, poussez le patin (7) vers l’avant, réglez sur l’angle souhaité et serrez à nouveau le levier de fixation (15). Attention ! Pour réaliser des coupes d’onglet, les vis de xation pour la butée parallèle (12) doivent être retirées.

5.5 Adaptateur pour aspiration des copeaux (fi -

Branchez votre scie sauteuse pendulaire à l’aide de l’adaptateur pour aspiration des copeaux (4) sur un aspirateur. De cette manière, vous aurez une aspiration optimale de la pièce à usiner. Les avan- tages: vous ménagez l’appareil ainsi que votre propre santé. En outre, votre espace de travail reste propre et sûr.

La poussière dégagée pendant le travail peut être dangereuse. Veuillez respecter les consignes de sécurité à ce sujet.

Insérez l’adaptateur (4) comme représenté sur l’illustration 6. L’adaptateur (4) doit s’enclencher de façon audible afin d’être fixé dans le patin (7).

Branchez le tuyau d’aspiration de votre aspirateur sur l’ouverture de l’adaptateur (4). Veillez à ce que le branchement entre les appareils soit étanche.

Pour pouvoir utiliser différents aspirateurs, une pièce de réduction est comprise dans la livraison (figure 6 b/pos. 19). Branchez la pièce de réduction (19) sur l’adaptateur (4) comme indiqué sur la figure 6b.

6.1 I nterrupteur marche/arrêt (fi g. 1/pos. 5)

Mise en circuit : Poussez l’interrupteur marche/arrêt (5) vers l’avant. Mise hors circuit : Poussez l’interrupteur marche/arrêt (5) vers l’arrière.

6.2 Présélection électronique de la vitesse de rota-

tion (fi gure 7/pos. 2) A l’aide du régulateur de vitesse de rotation, on peut programmer au préalable la vitesse de rotation souhai- tée. Tournez le régulateur de vitesse de rotation dans le sens PLUS a n d’augmenter la vitesse de rotation, tournez le régulateur de vitesse de rotation dans le sens MOINS a n de diminuer la vitesse de rotation. La fréquence appropriée dépend du matériau utilisé et des conditions de travail. Les règles générales en matière de vitesse de coupe pour des travaux générant des copeaux sont également valables dans ce cas de gure. Avec des lames de scie nes, vous pouvez en général travailler avec une fréquence plus élevée ; des lames de scie plus épaisses nécessitent des vitesses plus faibles. D_PS_850_EX_BE_SPK7.indb 29D_PS_850_EX_BE_SPK7.indb 29 03.11.2016 11:02:4203.11.2016 11:02:42s

Position 0-2 = fréquence faible (pour acier) Position 3-4 = fréquence moyenne (pour acier, métal tendre, plastique) Position 5 = fréquence élevée (pour bois tendre, bois dur, métal tendre, plastique)

6.3 Réglage mouvement pendulaire (fi gure 8/

Sur le commutateur pour mouvement pendulaire (10), on peut régler l’amplitude du mouvement pendulaire de la lame de scie (18) lors de la course.

Vous pouvez adapter la vitesse de coupe, la per- formance de coupe et le type de coupe à la pièce à usiner. Placez le commutateur pour mouvement pendulaire (10) sur l’une des positions suivantes : Position 0 = pas d’oscillation Matériau : caoutchouc, céramique, aluminium, acier Remarque : pour des arrêtes de coupe nes et nettes, les matériaux ns (par ex. tôles) et les matériaux durs. Position I = petite oscillation Matériau : plastique, bois, aluminium Remarque : pour les matériaux durs Position II = oscillation moyenne Matériau : bois Position III = grande oscillation Matériau : bois Remarque : pour matériaux tendres et le sciage dans le sens des bres La meilleure combinaison de réglage de vitesse de rota- tion et de mouvement pendulaire dépend du matériau à usiner. Nous recommandons de déterminer le réglage idéal toujours en faisant une coupe d’essai sur une pièce de rebut.

6.4 Fonction souffl age poussière (fi gure 8/pos. 6)

Grâce à un jet d’air que l’on peut brancher en plus, la ligne de coupe reste exempte de poussière et de copeaux.

Pour allumer, l’interrupteur de la fonction de soufflerie de la poussière (8) doit être poussé vers l’arrière.

Pour éteindre, l’interrupteur de la fonction de soufflerie de la poussière (8) doit être à nouveau poussé vers l’avant.

6.5 Exécution de coupes

Assurez-vous que l’interrupteur marche/arrêt (5) se trouve sur la position 0 (Arrêt). A ce moment-là, seulement branchez la fiche de contact sur une prise de courant appropriée.

Allumez la scie sauteuse pendulaire uniquement après avoir inséré une lame de scie.

N’utilisez que des lames de scie en bon état. Rem- placez immédiatement les lames de scie usées, tordues ou fissurées.

Placez le pied de la scie à plat sur la pièce à usiner. Allumez la scie sauteuse pendulaire.

Laissez tourner la lame de scie jusqu’à ce qu’elle ait atteint sa pleine vitesse. Guidez ensuite lente- ment la lame de scie le long de la ligne de coupe. Appuyez ce-faisant seulement légèrement sur la lame de scie.

Lorsque l’on scie du métal, il faut appliquer un réfrigérant approprié sur la ligne de coupe. D_PS_850_EX_BE_SPK7.indb 30D_PS_850_EX_BE_SPK7.indb 30 03.11.2016 11:02:4203.11.2016 11:02:42s

Veillez ce-faisant à l’épaisseur de matériau maxi- male pouvant être usinée. Bois 80 mm Plastique 10 mm Métal 8 mm

6.6 Exécution de coupes ciblées (fi gure 9)

Percez un trou de 10 mm à l’aide de la perceuse dans la zone à découper. Insérez la lame de scie dans ce trou et commencez à découper la zone souhaitée.

6.7 Exécution de coupes parallèles (fi gure 10)

Montez la butée parallèle et ajustez en fonction (cf. point 5.3).

Tenir compte des remarques du point 6.5.

Exécutez la coupe comme indiqué sur la figure 10.

6.8 Coupe d’onglet (fi gure 11)

Réglez l’angle correspondant sur le patin (cf. point 5.4).

Tenez compte des remarques du point 6.5.

Exécutez la coupe comme indiqué sur la figure 11.

6.9 Utilisation du laser et de l’éclairage LED

Le laser (17) vous permet d’exécuter des coupes de précision à l’aide de votre scie sauteuse pendulaire.

La lumière laser est générée par une diode laser. La lumière laser s’étire en une ligne et sort par l’orifice de sortie du laser. Vous pouvez alors utiliser cette ligne comme repère optique de la ligne de coupe pour une coupe de précision. Respectez les consignes de sécurité laser.

La lampe LED (17) permet en plus d’éclairer la zone de coupe

La mise en/hors circuit du laser et de la lampe LED se fait par le biais de l’interrupteur combiné lampe/laser à LED (1). Après avoir en ché la che de contact dans la prise de courant, vous pouvez choisir avec l’interrupteur combiné lampe/laser à LED parmi les possibilités suivantes : Actionnement 1 fois : laser allumé - LED allumé Actionnement 2 fois : laser éteint - LED allumé Actionnement 3 fois : laser allumé - LED éteint Actionnement 4 fois : laser éteint - LED éteint

Le rayon laser et l’éclairage à LED peuvent être influencés par des dépôts de poussière et de copeaux. Par conséquent, nettoyez l’ouverture de sortie du rayon laser et de la lampe LED après chaque emploi.

Mettez le laser toujours hors circuit, lorsque vous ne l’utilisez pas.

Mettez toujours la lampe LED hors circuit lorsque vous ne l’employez pas.

L’alimentation en courant du laser et de l’éclairage à LED se fait par le biais de la tension de secteur. Ainsi, aucune batterie n’est nécessaire.

6.10 Utilisation du patin coulissant (fi gure 12/

Lors du traitement de surfaces sensibles, vous pou- vez utiliser le patin coulissant (9) afin de protéger la surface des rayures.

Accrochez le patin coulissant (9) à l’avant de la semelle (7) et appuyez sur l’arrière en le soulevant jusqu’à ce qu’il s’enclenche sur la semelle (7).

Pour retirer le patin coulissant (9), détachez-le à l’arrière de la semelle et retirez-le par l’avant.

7. Câble d’alimentation

Danger ! Si le remplacement du câble d’alimentation est néces- saire, cela doit être réalisé par le fabricant ou son agent pour éviter un danger. D_PS_850_EX_BE_SPK7.indb 31D_PS_850_EX_BE_SPK7.indb 31 03.11.2016 11:02:4203.11.2016 11:02:42s

8. Nettoyage, maintenance et commande

de pièces de rechange Danger ! Retirez la che de contact avant tous travaux de net- toyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air com- primé à basse pression.

Nous recommandons de nettoyer l’appareil direc- tement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et ma- tières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. D_PS_850_EX_BE_SPK7.indb 32D_PS_850_EX_BE_SPK7.indb 32 03.11.2016 11:02:4203.11.2016 11:02:42s

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recy- clage e ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modi cations techniques D_PS_850_EX_BE_SPK7.indb 33D_PS_850_EX_BE_SPK7.indb 33 03.11.2016 11:02:4203.11.2016 11:02:42s

Nous fournissons une garantie de 3 ans pour l’appareil décrit dans le mode d’emploi, en cas de vice de notre produit. Le délai de 3 ans commence avec la transmission du risque ou la prise en charge de l’appareil par le client. La condition de base pour le faire valoir de la garantie est un entretien en bonne et due forme, conformément au mode d’emploi, tout comme une utilisation de notre appareil selon l’application prévue. Vous conservez bien entendu les droits de garantie légaux pendant ces 3 ans. La garantie est valable pour l’ensemble de la République Fédérale d’Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l’interlocuteur du service après- vente compétent pour votre région ou l’adresse mentionnée ci-dessous. ISC (International Service Center) Eschenstrasse 6 94405 Landau/Isar, Duitsland Tel. Deutschsprachig: [phone] Tel. Nederlandstalig: [phone] Tel. Francophone: [phone] MAIL: [e-mail] e D_PS_850_EX_BE_SPK7.indb 34D_PS_850_EX_BE_SPK7.indb 34 03.11.2016 11:02:4203.11.2016 11:02:42N
