Type de produit	Module de batteries de remplacement
Marque	V7
Modèle	APCRBC152
Poids	15,3 kg (33,7 lb)
Compatibilité	Onduleurs Smart-UPS SRT2200XLx, SRT2200RMXLx, SRT3000XLx, SRT3000RMXLx et blocs-batteries externes SRT72BP, SRT72RMBP, SRT96BP, SRT96RMBP
Consignes de sécurité	Retirer les bijoux avant manipulation ; ne pas brûler ni ouvrir ; électrolyte dangereux pour la peau et les yeux.
Installation	Utiliser les poignées du module pour l'insérer ou le retirer ; ne pas utiliser la poignée pour soulever le module.
Charge initiale	Recharge à 90 % de la capacité en 3 heures de fonctionnement sur secteur.
Réinitialisation de la date d'installation	Via le menu Config > Batterie après installation ; si la date n'apparaît pas dans les deux minutes.
Autotest et étalonnage	Effectuer un autotest et un test d'étalonnage d'autonomie une fois la batterie complètement chargée.
Recyclage	Recycler les batteries usagées conformément aux réglementations locales ; suivre la fiche d'élimination fournie.
Techniques de levage	Utiliser des techniques de levage sécuritaires adaptées au poids (15,3 kg).

FOIRE AUX QUESTIONS - APCRBC152- Smart-UPS On-Line V7

Comment installer le module de batteries APCRBC152 ?

Utilisez les poignées du module pour l'insérer dans l'onduleur ou le bloc-batterie externe. Ne soulevez pas le module par la poignée. Respectez les consignes de sécurité : retirez bijoux et respectez les codes électriques.

Quel est le poids du module APCRBC152 ?

Le module pèse 15,3 kg (33,7 lb). Utilisez des techniques de levage appropriées pour éviter les blessures.

Avec quels onduleurs ce module est-il compatible ?

Il est compatible avec les onduleurs SRT2200XLx, SRT2200RMXLx, SRT3000XLx, SRT3000RMXLx et les blocs-batteries externes SRT72BP, SRT72RMBP, SRT96BP, SRT96RMBP.

Comment réinitialiser la date d'installation de la batterie ?

Après installation, la date apparaît automatiquement dans les deux minutes. Si ce n'est pas le cas, utilisez les boutons fléchés pour accéder au menu Config > Batterie et saisissez la date correcte.

Que faire si la date d'installation n'apparaît pas sur l'écran ?

Si la date ne s'affiche pas dans les deux minutes, naviguez dans le menu via les boutons fléchés jusqu'à Config > Batterie et entrez la date d'installation manuellement.

Est-il sécuritaire de manipuler la batterie ?

Respectez les consignes : retirez bijoux (montres, bagues), ne brûlez pas la batterie, ne l'ouvrez pas. L'électrolyte est dangereux pour la peau et les yeux. Portez des gants si nécessaire.

Comment recycler la batterie usagée ?

Recyclez-la conformément aux réglementations locales. Consultez la fiche d'information sur l'élimination fournie avec le module de batteries de rechange.

Combien de temps faut-il pour recharger la batterie ?

La batterie se recharge à 90 % de sa capacité dans les trois premières heures de fonctionnement sur le réseau électrique. Attendez la charge complète pour une autonomie maximale.

Peut-on remplacer la batterie par un modèle différent ?

Non, remplacez toujours par un module du même type (APCRBC152). L'utilisation d'un modèle différent peut endommager l'équipement ou présenter un risque de sécurité.

Comment effectuer un test d'étalonnage après le remplacement ?

Une fois la batterie complètement chargée, lancez un Autotest puis un Test d'étalonnage d'autonomie via l'interface de l'onduleur pour vérifier le bon fonctionnement.

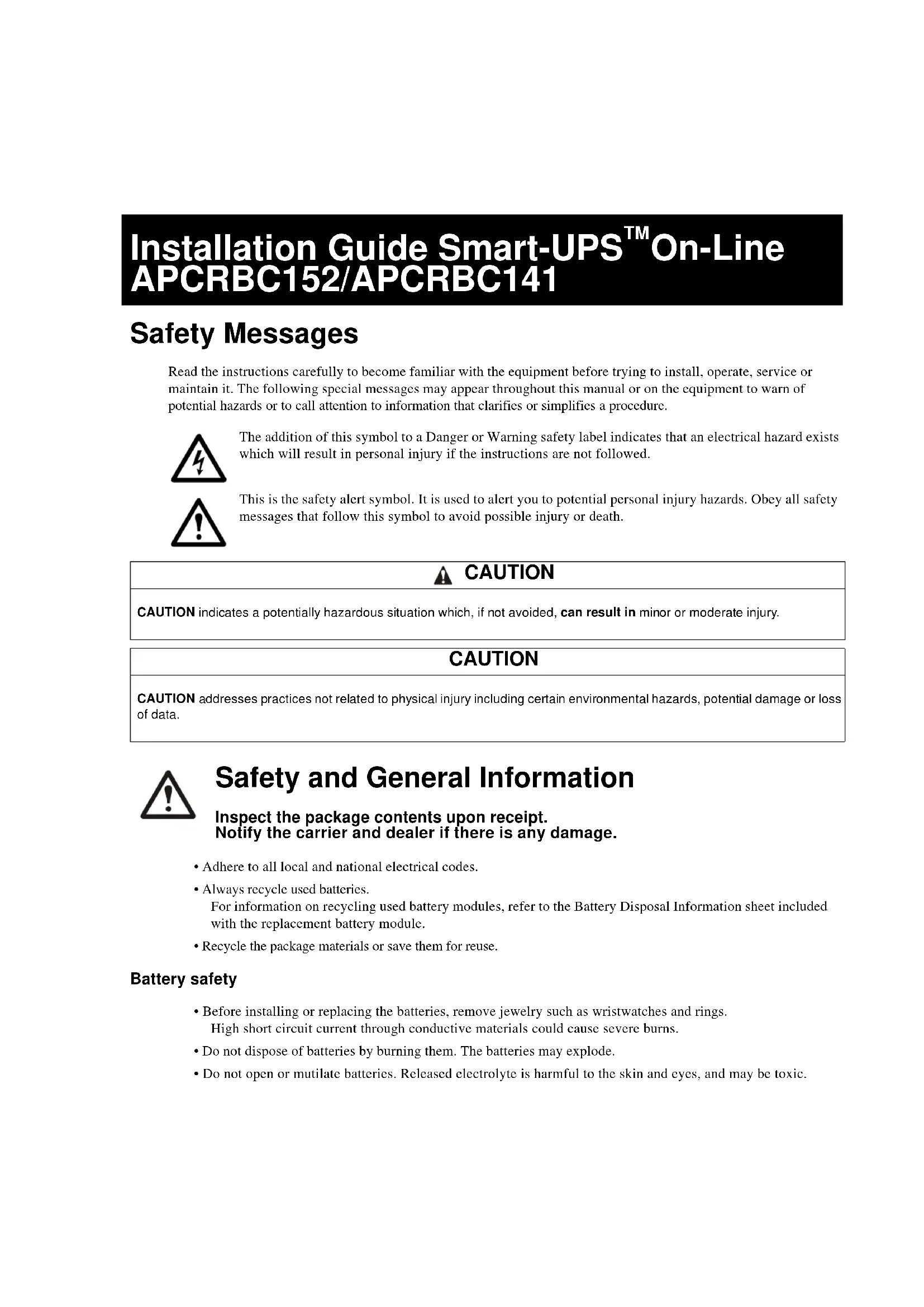

MODE D'EMPLOI APCRBC152- Smart-UPS On-Line V7

Messages de sécurité

Liscz attentivement les instructions pour vous familiariser avec l'équipement avant de procéder à son installation, son utilisation, sa réparation ou son entretien. Ce manuel ou l'équipement peuvent comporter les messages spéciaux suivants pour signaler des risques potentiels ou attirer l'attention sur des informations qui clarifient ou simplifient une procédure.

L'ajout de ce symbole à une étiquette de sécurité de type Danger ou Avertissement indique qu'il existe un risque électrique qui peut entraîner des blessures corporelles si les instructions ne sont pas suivies.

C'est le symbole d'alerte de sécurité. Il est utilisé pour vous avertir des risques potentiels de blessures corporelles. Respectez tous les messages de sécurité qui suivent ce symbole pour éviter tout risque de blessure ou de décès.

ATTENTION

ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures mineures ou modérées.

ATTENTION

ATTENTION concerne des pratiques qui ne présentent pas de risque de blessure physique, mais plutôt certains risques de pollution de l'environnement, de dommages potentiels ou de perte de données.

Informations générales et de sécurité

Inspectez le contenu du paquet dès sa réception. Informez le transporteur et le revendeur de tout dommage.

• Respectez tous les codes locaux et nationaux en matière d'électricité.
• Recyclez toujours les batteries usagées.
  Pour plus d'informations sur le recyclage des modules de batteries usagés, reportez-vous à la fiche d'information sur l'élimination des batteries accompagnant le module de batteries de rechange.
• Recyclez les matériaux d'emballage ou conservez-les pour les réutiliser.

Sécurité des batteries

• Avant d'installer ou de remplacer les batteries, retirez les bijoux tels que les montres-bracelets et les bagues. Le passage d'un fort courant de court-circuit à travers des matériaux conducteurs peut provoquer de graves brûlures.
• N'éliminez pas les batteries en les brûlant. Elles risquent d'exploser.
• N'ouvrez ni n'abîmez les batteries. L'électrolyte libéré est dangereux pour la peau et les yeux, et peut être toxique.

Remplacement des modules de batteries

ATTENTION

RISQUE DE DOMMAGES À L'ÉQUIPEMENT OU DE BLESSURES AU PERSONNEL

• L'équipement est lourd. Chaque module de batteries APCRBC152 pèse 15,3 kg (33,7 lb) et chaque module de batteries APCRBC141 pèse 11,7 kg (25,8 lb).
• Utilisez toujours des techniques de levage sécuritaires et adaptées au poids de l'équipement.
• Respectez tous les codes locaux et nationaux en matière d'électricité.
• Pour introduire les modules de batteries dans l'onduleur et le bloc-batterie externe (XLBP) et les en retirer, utilisez les poignées desdits modules.
• N'utilisez pas la poignée pour soulever ou transporter le module de batteries.
• Lorsque vous remplacez les modules de batteries, remplacez-les par des modules de batteries du même type.

Le non-respect de ces instructions peut entraîner des dommages matériels et des blessures mineures ou modérées.

Remarque : Les batteries se chargeront jusqu'à 90 % de leur capacité dans les trois premières heures de fonctionnement sur le réseau d'alimentation électrique. Ne vous attendez pas à une capacité de fonctionnement complète pendant cette période de charge initiale.

Module de batteries	Onduleur XLBP
APCRBC152 SRT3000XLx/SRT3000RMXLx SRT96BP/SRT96RMBP
APCRBC141 SRT2200XLx/SRT2200RMXLx SRT72BP/SRT72RMBP

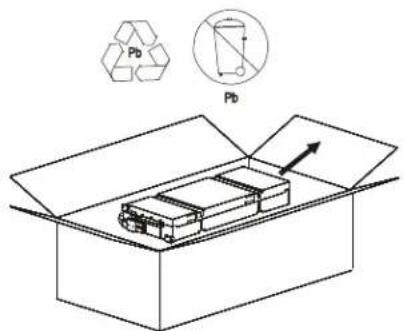

Modèles d'onduleur SRT2200XLx/SRT2200RMXLx/SRT3000XLx/SRT3000RMXLx

1

Réinitialisation de la date d'installation de la batterie

1	Bouton MARCHE/ARRÊT
2	Icône de chargeIcône de désactivation/miseen sourdine de l’alarme sonore
3	Informations sur l’étatde l’onduleur
4	Icônes de modede fonctionnement
5	Bouton ÉCHAPPEMENT
6	Bouton OK
7	Boutons fléchés HAUT/BAS
8	Icônes d’état du groupe de prisescontrôlables
9	Icônes d’état de la batterie

La date d'installation de la batterie apparaît sur l'interface d'affichage dans les deux minutes suivant l'installation de la batterie. Si la date d'installation n'apparaît pas sur l'interface d'affichage, utilisez les boutons fléchés HAUT/BAS pour accéder au menu Config > Batterie et saisissez la Date d'installation correcte.

Lorsque la cartouche de batterie de rechange (RBC) est chargée à pleine capacité, effectuez un Autotest et un Test d'étalonnage d'autonomic.
